MERYDOM 32-40 4500/2-07510
Level 3 verifiziertVon MERYDOM werkseitig für den Austausch verifiziert mit IMO 32-40 4500/2-07510. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
32-40 4500/2-07510

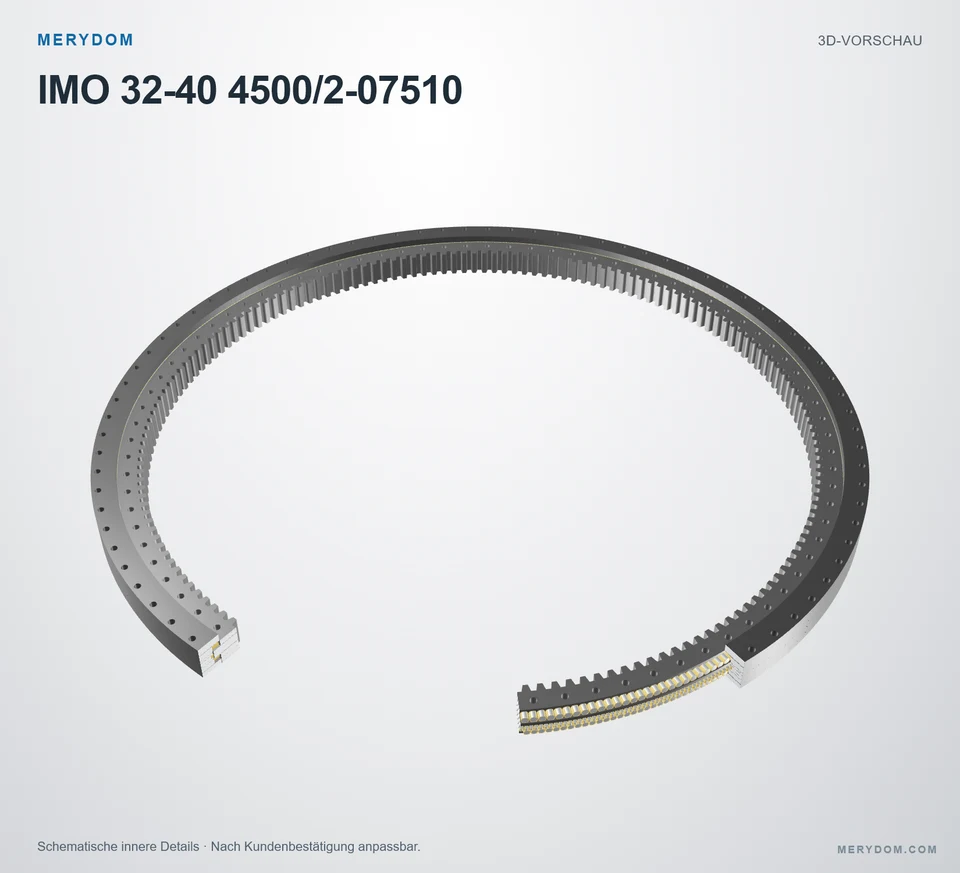

MERYDOM verifiziertTechnische Verifizierung · Rev Rev 1.0Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 32-40 4500/2-07510.
- Overall OD (Do)
- 4738 mm
- Overall ID (di)
- 4128 mm
- Gesamthöhe
- Nicht veröffentlicht
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 84 / außen / innen
- Lagerbauart
- Dreireihiges Rollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

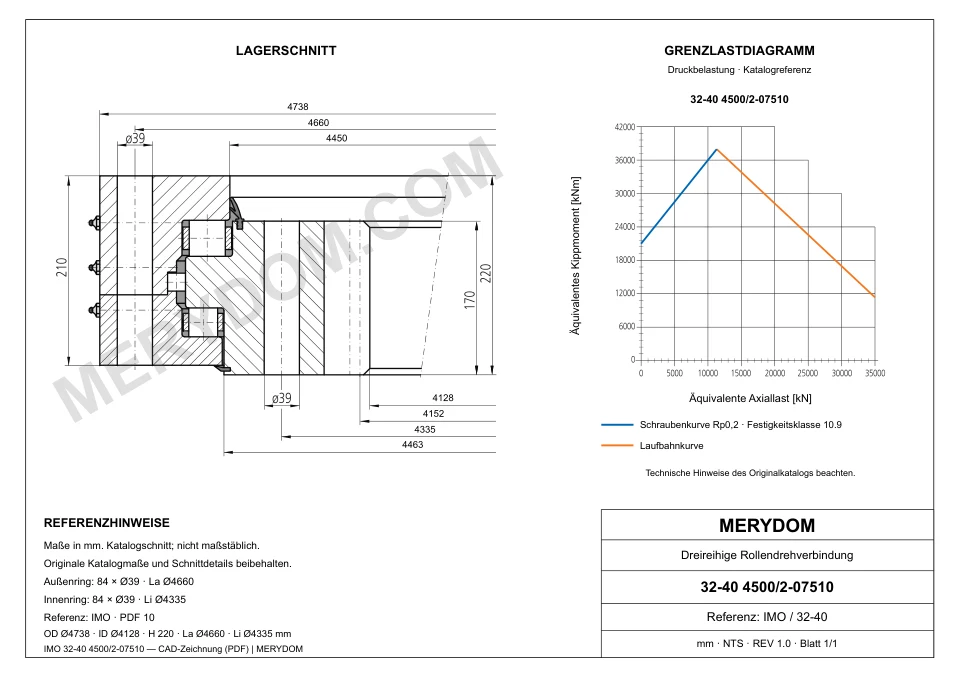

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 4738 mm4,738 mm
- Gesamt-Innendurchmesser (di)
- 4128 mm4,128 mm
- Gesamtgewicht (G)
- 5367 kg5,367 kg
Befestigung
- Lochkreis Außenring (La)
- 4660 mm4,660 mm
- Lochkreis Innenring (Li)
- 4335 mm4,335 mm
- Montagebohrungen am Außenring (na)
- 84
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 4152 mm4,152 mm
- Verzahnungsmodul (m)
- 24 mm
- Zähnezahl (z)
- 173
- Addendum modification coefficient (x)
- -0.50-0.5
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. Rev 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 32-40 4500/2-07510 |
| Zertifiziert austauschbar mit | IMO 32-40 4500/2-07510 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | Rev 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-16 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 340 Serie |
| Referenzmodell | 32-40 4500/2-07510 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Dreireihiges Rollenlager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 4738 mm4,738 mm |
| Gesamt-Innendurchmesser (di) | 4128 mm4,128 mm |
| Gesamtgewicht (G) | 5367 kg5,367 kg |
| Befestigung | |
| Lochkreis Außenring (La) | 4660 mm4,660 mm |
| Lochkreis Innenring (Li) | 4335 mm4,335 mm |
| Montagebohrungen am Außenring (na) | 84 |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 4152 mm4,152 mm |
| Verzahnungsmodul (m) | 24 mm |
| Zähnezahl (z) | 173 |
| Addendum modification coefficient (x) | -0.50-0.5 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 398 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 740 kN |
| Static radial load rating (Co_rad) | 3905 kN3,905 kN |
| Static axial load rating, tension (Co_ax_T) | 44956 kN44,956 kN |
| Static axial load rating, compression (Co_ax_H) | 24501 kN24,501 kN |
| Dynamic radial load rating (C_rad) | 1461 kN1,461 kN |
| Dynamic axial load rating, tension (C_ax_T) | 7122 kN7,122 kN |
| Dynamic axial load rating, compression (C_ax_H) | 5270 kN5,270 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-16 durch MERYDOM Technikabteilung verifiziert.
SERIEN-TRAGFÄHIGKEIT

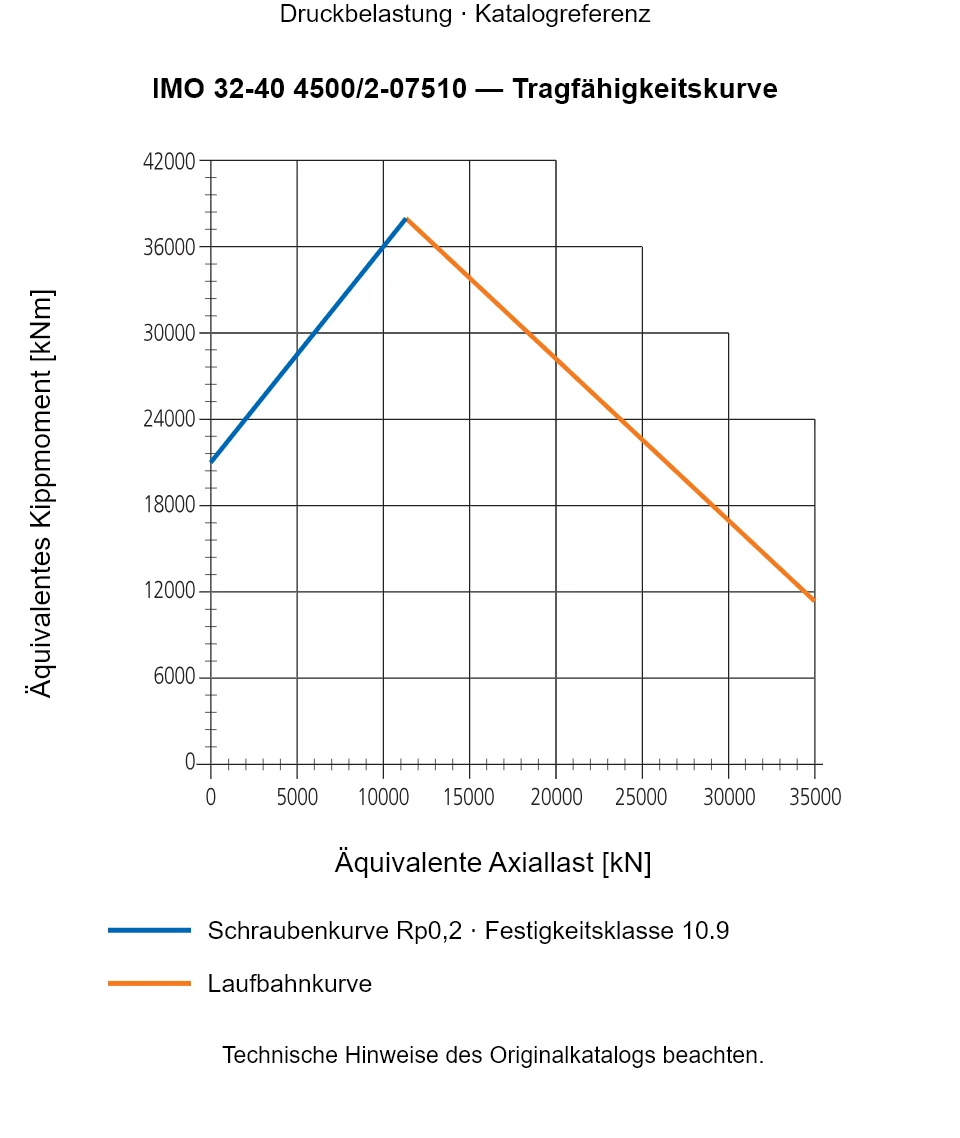

Traglastdiagramm der Serie 340
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM ENGINEERING
Werkseitig verifizierte Ersatzkonstruktion
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Standardmäßig freigegebene Zeichnungsrevision 1.0
- Verifizierungsdatum mit dem Datenimport verknüpft
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
MERYDOM ERSATZPRODUKT-SUPPORT
Preis und Lieferzeit anfragenBereit für Preis-, Liefer- und Anwendungsbestätigung?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 32-40 4500/2-07510.
