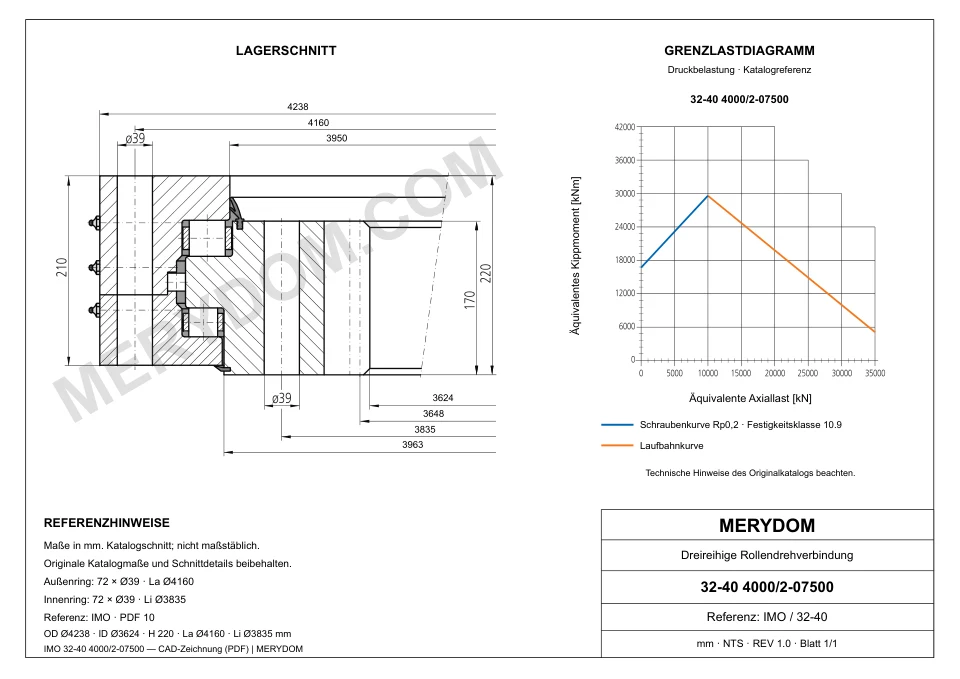

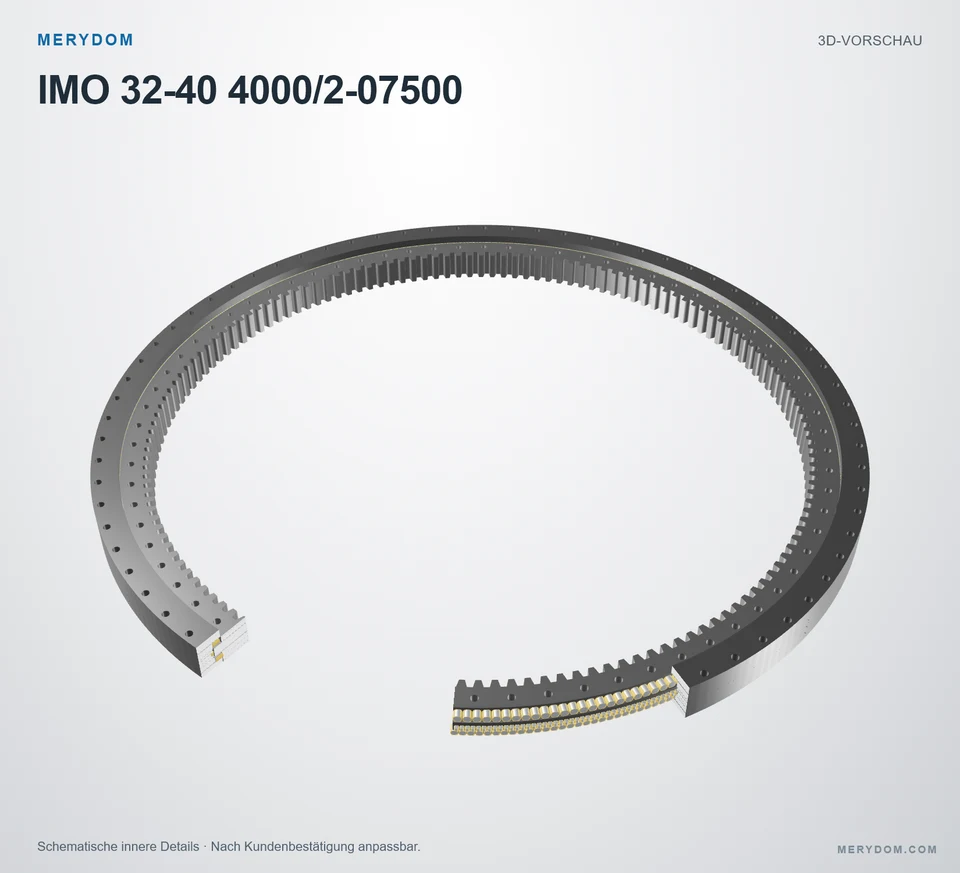

Drehverbindung als Ersatz für IMO 32-40 4000/2-07500
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 32-40 4000/2-07500. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: IMO 32-40 4000/2-07500. Serie: 340. Lagerkonstruktion: Dreireihiges Rollenlager. Verzahnungsart: Innenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
32-40 4000/2-07500
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 32-40 4000/2-07500.
- Overall OD (Do)
- 4238 mm
- Overall ID (di)
- 3624 mm
- Gesamthöhe
- 220 mm
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 72 / 72 außen / innen
- Lagerbauart
- Dreireihiges Rollenlager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 4.238 mm
- Gesamt-Innendurchmesser (di)
- 3.624 mm
- Gesamtgewicht (G)
- 4.810 kg
- Gesamthöhe (H)
- 220 mm
- Innendurchmesser des Außenrings (Di)
- 3.950 mm
- Außendurchmesser des Innenrings (da)
- 3.963 mm
Befestigung
- Lochkreis Außenring (La)
- 4.160 mm
- Lochkreis Innenring (Li)
- 3.835 mm
- Montagebohrungen am Außenring (na)
- 72
- Montagebohrungen am Innenring (n)
- 72
- Montagebohrungsdurchmesser am Außenring (Øa)
- 39 mm
- Montagebohrungsdurchmesser am Innenring (Øi)
- 39 mm
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 3.648 mm
- Verzahnungsmodul (m)
- 24 mm
- Zähnezahl (z)
- 152
- Profilverschiebungsfaktor (x)
- -0,5
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung IMO 32-40 4000/2-07500
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 32-40 4000/2-07500 |
| Zertifiziert austauschbar mit | IMO 32-40 4000/2-07500 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 340 Serie |
| Referenzmodell | 32-40 4000/2-07500 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Dreireihiges Rollenlager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 4.238 mm |
| Gesamt-Innendurchmesser (di) | 3.624 mm |
| Gesamtgewicht (G) | 4.810 kg |
| Gesamthöhe (H) | 220 mm |
| Innendurchmesser des Außenrings (Di) | 3.950 mm |
| Außendurchmesser des Innenrings (da) | 3.963 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 4.160 mm |
| Lochkreis Innenring (Li) | 3.835 mm |
| Montagebohrungen am Außenring (na) | 72 |
| Montagebohrungen am Innenring (n) | 72 |
| Montagebohrungsdurchmesser am Außenring (Øa) | 39 mm |
| Montagebohrungsdurchmesser am Innenring (Øi) | 39 mm |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 3.648 mm |
| Verzahnungsmodul (m) | 24 mm |
| Zähnezahl (z) | 152 |
| Profilverschiebungsfaktor (x) | -0,5 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 398 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 740 kN |
| Statische radiale Tragzahl (Co_rad) | 3.478 kN |
| Statische axiale Tragzahl, Zug (Co_ax_T) | 39.961 kN |
| Statische axiale Tragzahl, Druck (Co_ax_H) | 21.783 kN |
| Dynamische radiale Tragzahl (C_rad) | 1.373 kN |
| Dynamische axiale Tragzahl, Zug (C_ax_T) | 6.658 kN |
| Dynamische axiale Tragzahl, Druck (C_ax_H) | 4.976 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

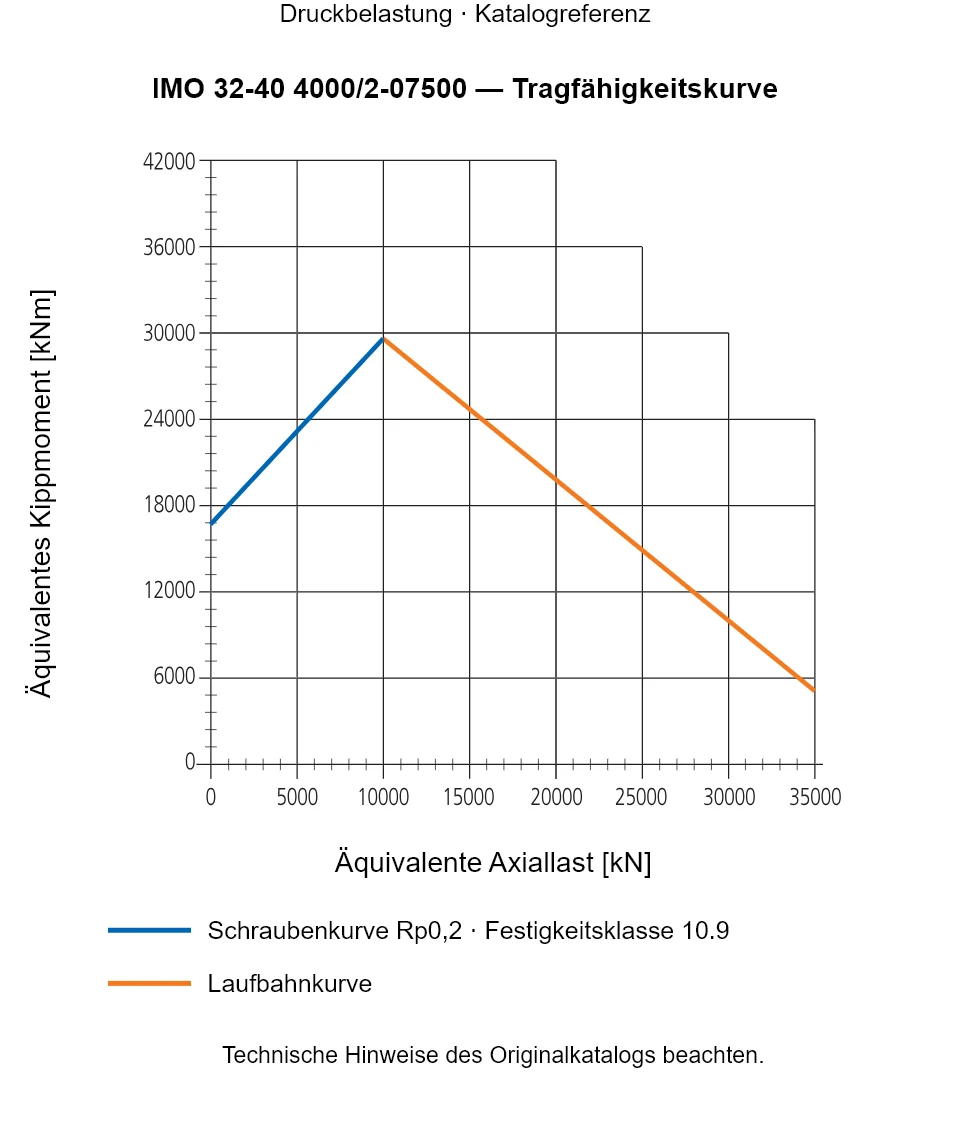

IMO 32-40 4000/2-07500 — Tragfähigkeitskurve
IMO 32-40 4000/2-07500 — Tragfähigkeitskurve
IMO 32-40 4000/2-07500 — Tragfähigkeitskurve · Druckbelastung · Katalogreferenz. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für IMO 32-40 4000/2-07500
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
MERYDOM ERSATZPRODUKT-SUPPORT
Preis und Lieferzeit anfragenBereit für Preis-, Liefer- und Anwendungsbestätigung?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 32-40 4000/2-07500.
