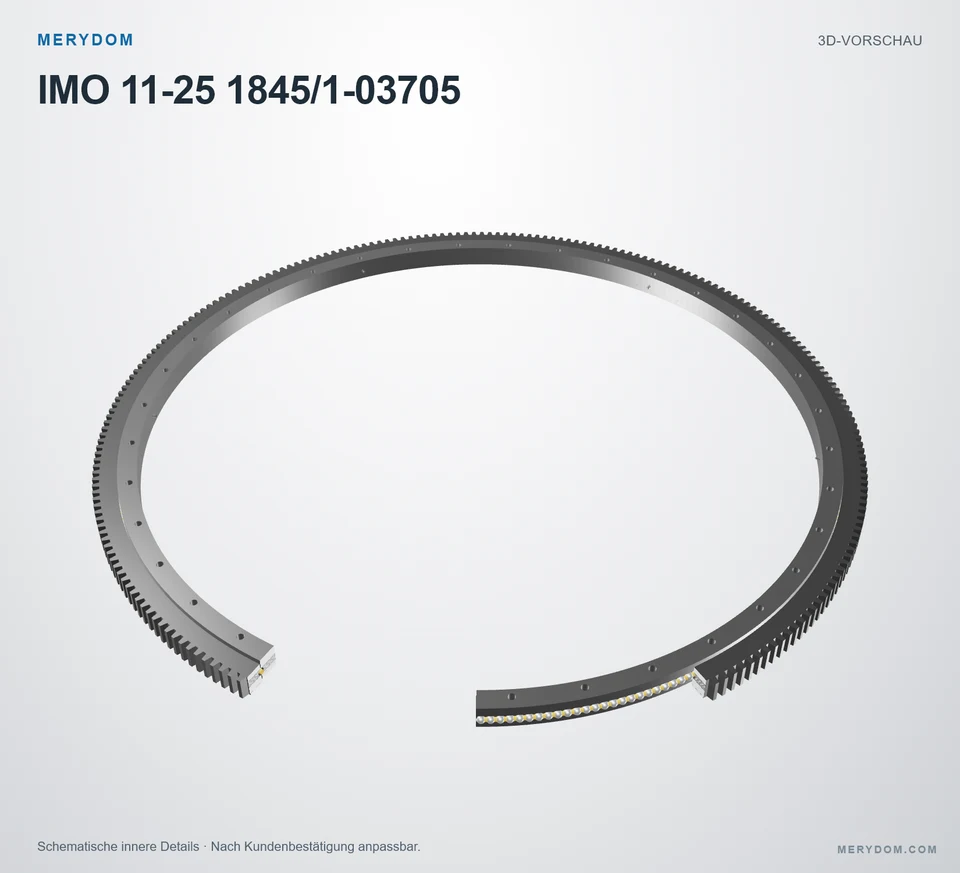

Drehverbindung als Ersatz für IMO 11-25 1845/1-03705
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 11-25 1845/1-03705. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: IMO 11-25 1845/1-03705. Serie: Other Standard Ball. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
11-25 1845/1-03705
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 11-25 1845/1-03705.
- Overall OD (Do)
- 1966.4 mm
- Overall ID (di)
- 1745 mm
- Gesamthöhe
- 68 mm
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 36 / 36 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

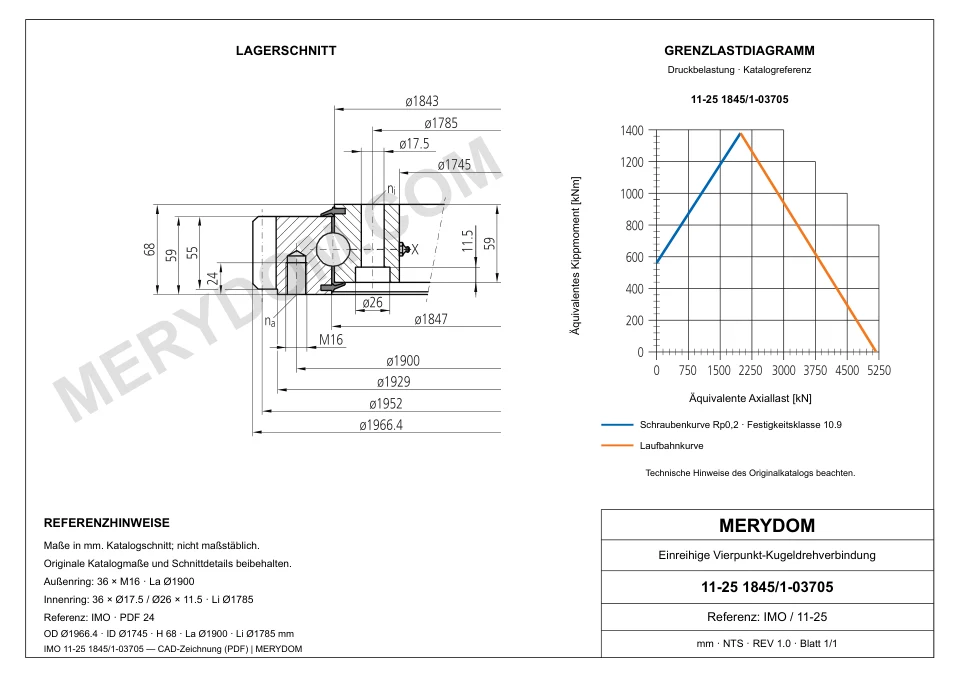

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamtgewicht (G)
- 261 kg
- Gesamthöhe (H)
- 68 mm
- Gesamt-Außendurchmesser (Da)
- 1.966,4 mm
- Gesamt-Innendurchmesser (di)
- 1.745 mm
- Catalogue outer ring height
- 59 mm
- Catalogue inner ring height
- 59 mm
Befestigung
- Montagebohrungen am Außenring (na)
- 36
- Montagebohrungen am Innenring (ni)
- 36
- Lochkreis Außenring (La)
- 1.900 mm
- Lochkreis Innenring (Li)
- 1.785 mm
Verzahnung
- Verzahnungsmodul (m)
- 8 mm
- Zähnezahl (z)
- 244
- Profilverschiebungsfaktor (x)
- 0
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung IMO 11-25 1845/1-03705
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 11-25 1845/1-03705 |
| Zertifiziert austauschbar mit | IMO 11-25 1845/1-03705 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | Other Standard Ball Serie |
| Referenzmodell | 11-25 1845/1-03705 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Gesamtgewicht (G) | 261 kg |
| Gesamthöhe (H) | 68 mm |
| Gesamt-Außendurchmesser (Da) | 1.966,4 mm |
| Gesamt-Innendurchmesser (di) | 1.745 mm |
| Catalogue outer ring height | 59 mm |
| Catalogue inner ring height | 59 mm |
| Befestigung | |
| Montagebohrungen am Außenring (na) | 36 |
| Montagebohrungen am Innenring (ni) | 36 |
| Lochkreis Außenring (La) | 1.900 mm |
| Lochkreis Innenring (Li) | 1.785 mm |
| Verzahnung | |
| Verzahnungsmodul (m) | 8 mm |
| Zähnezahl (z) | 244 |
| Profilverschiebungsfaktor (x) | 0 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 27 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 48 kN |
| Statische radiale Tragzahl (Co_rad) | 1.951 kN |
| Statische axiale Tragzahl (Co_ax) | 5.220 kN |
| Dynamische radiale Tragzahl (C_rad) | 543 kN |
| Dynamische axiale Tragzahl (C_ax) | 633 kN |
| Radialspiel (SRad) | 0 - 0.10 mm |
| Axiales Kippspiel (Skipp) | 0.10 - 0.20 mm |
| Weitere Angaben | |
| Ringwerkstoff laut Referenzkatalog (innen / außen) (Material) | C45N |
| Transportbohrungen laut Referenzkatalog (T) | Nicht zutreffend |
| Schmiernippelausführung laut Referenzkatalog (X) | 6 x AM10x1 |
| Catalogue grease point count | 6 |
| Catalogue grease point ring | inner |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

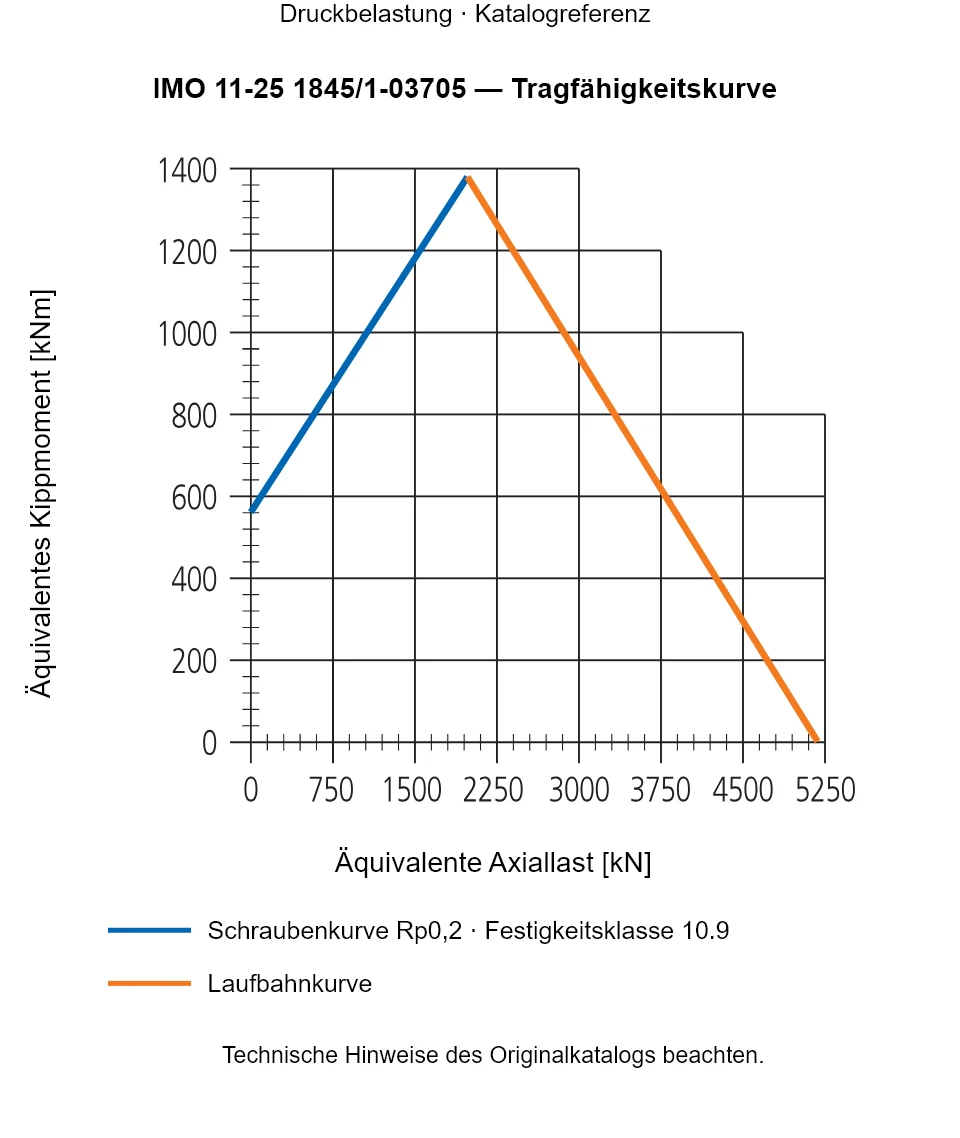

IMO 11-25 1845/1-03705 — Tragfähigkeitskurve
