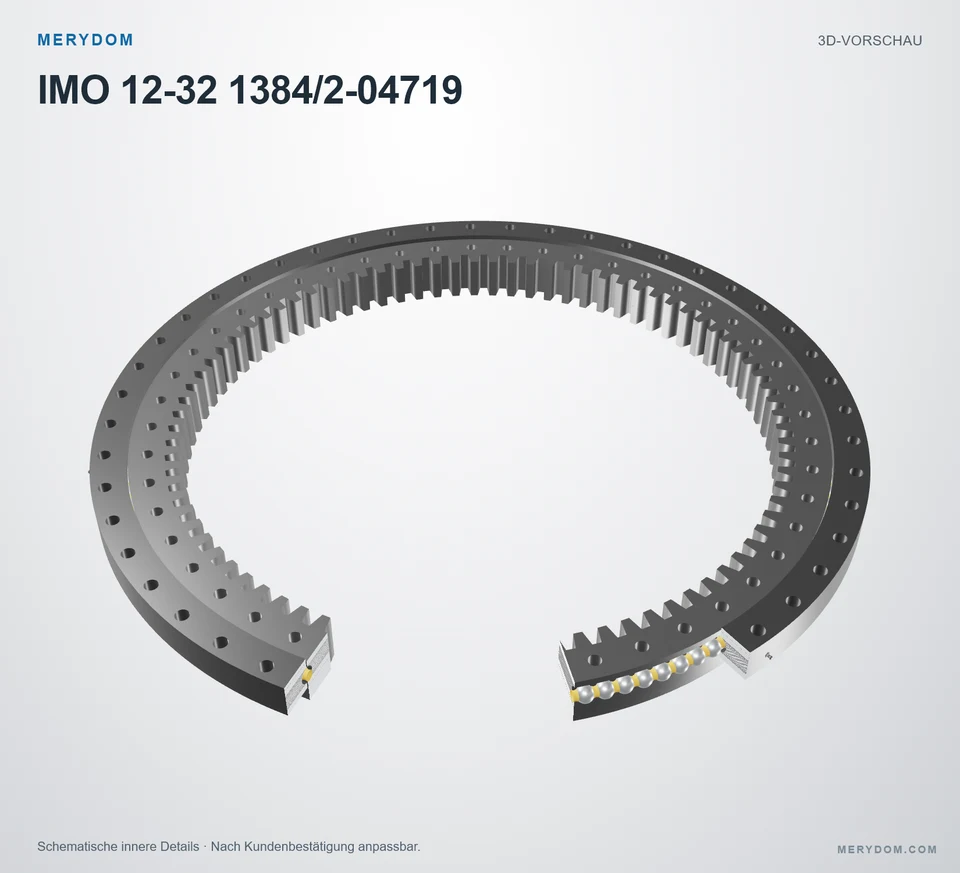

Drehverbindung als Ersatz für IMO 12-32 1384/2-04719
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 12-32 1384/2-04719. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: IMO 12-32 1384/2-04719. Serie: Other Standard Ball. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Innenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
12-32 1384/2-04719
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 12-32 1384/2-04719.
- Overall OD (Do)
- 1517 mm
- Overall ID (di)
- 1176 mm
- Gesamthöhe
- 102 mm
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 48 / 48 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamtgewicht (G)
- 432 kg
- Gesamthöhe (H)
- 102 mm
- Gesamt-Außendurchmesser (Da)
- 1.517 mm
- Gesamt-Innendurchmesser (di)
- 1.176 mm
Befestigung
- Montagebohrungen am Außenring (na)
- 48
- Montagebohrungen am Innenring (ni)
- 48
- Lochkreis Außenring (La)
- 1.465 mm
- Lochkreis Innenring (Li)
- 1.305 mm
Verzahnung
- Verzahnungsmodul (m)
- 14 mm
- Zähnezahl (z)
- 85
- Profilverschiebungsfaktor (x)
- -0,5
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung IMO 12-32 1384/2-04719
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 12-32 1384/2-04719 |
| Zertifiziert austauschbar mit | IMO 12-32 1384/2-04719 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | Other Standard Ball Serie |
| Referenzmodell | 12-32 1384/2-04719 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamtgewicht (G) | 432 kg |
| Gesamthöhe (H) | 102 mm |
| Gesamt-Außendurchmesser (Da) | 1.517 mm |
| Gesamt-Innendurchmesser (di) | 1.176 mm |
| Befestigung | |
| Montagebohrungen am Außenring (na) | 48 |
| Montagebohrungen am Innenring (ni) | 48 |
| Lochkreis Außenring (La) | 1.465 mm |
| Lochkreis Innenring (Li) | 1.305 mm |
| Verzahnung | |
| Verzahnungsmodul (m) | 14 mm |
| Zähnezahl (z) | 85 |
| Profilverschiebungsfaktor (x) | -0,5 |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (fz_norm) | 109 kN |
| Zulässige Umfangskraft, maximal (fz_max) | 183 kN |
| Statische radiale Tragzahl (Co_rad) | 1.295 kN |
| Statische axiale Tragzahl (Co_ax) | 3.464 kN |
| Dynamische radiale Tragzahl (C_rad) | 477 kN |
| Dynamische axiale Tragzahl (C_ax) | 556 kN |
| Radialspiel (SRad) | 0.08 - 0.32 mm |
| Axiales Kippspiel (Skipp) | 0.13 - 0.52 mm |
| Weitere Angaben | |
| Ringwerkstoff laut Referenzkatalog (innen / außen) (Material) | 42CrMo4V |
| Transportbohrungen laut Referenzkatalog (T) | 3 x M16 |
| Schmiernippelausführung laut Referenzkatalog (X) | 6x AM10x1 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

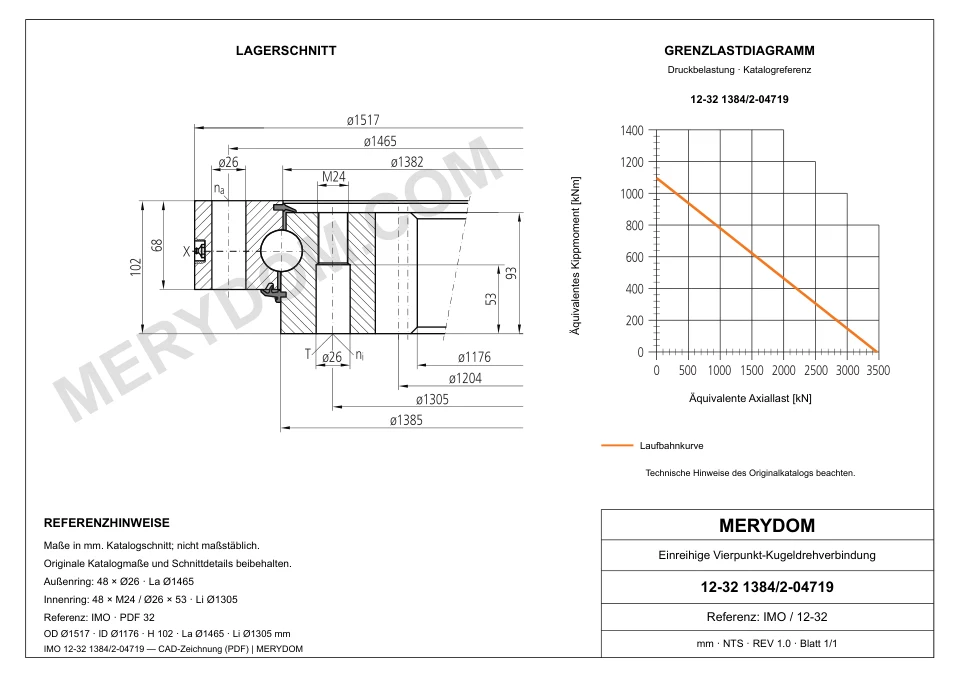

IMO 12-32 1384/2-04719 — Tragfähigkeitskurve
