Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung

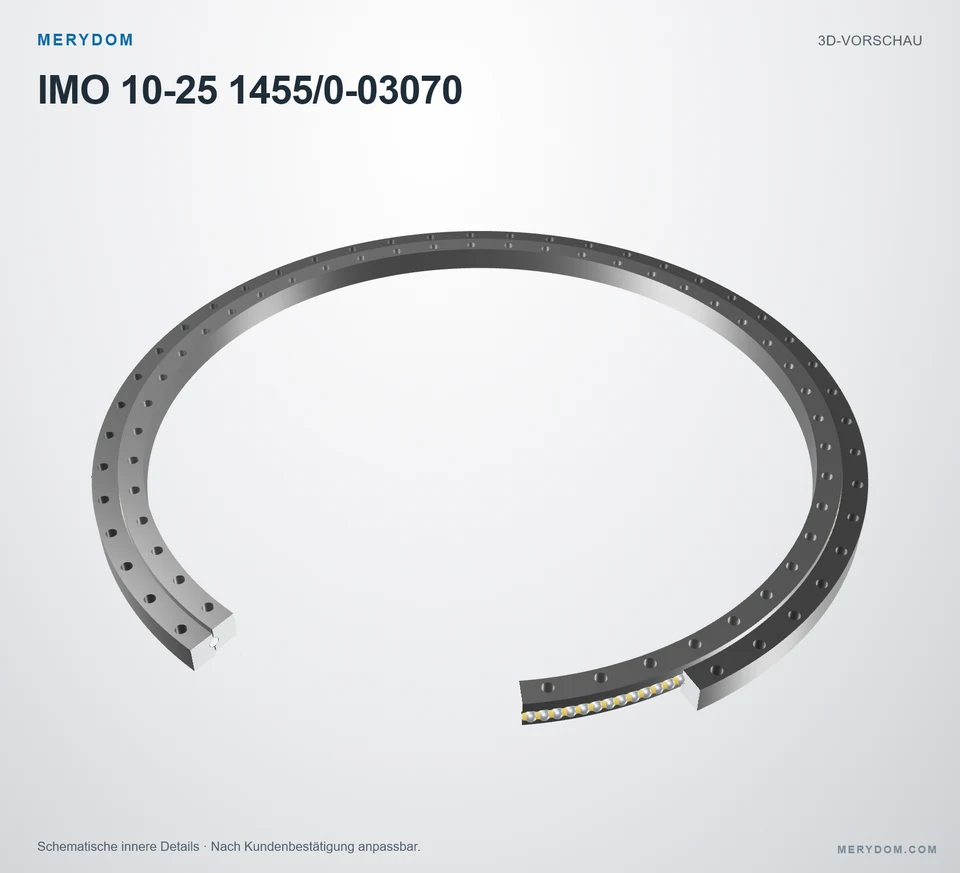

Drehverbindung als Ersatz für IMO 10-25 1455/0-03070
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 10-25 1455/0-03070. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: IMO 10-25 1455/0-03070. Serie: 125. Lagerkonstruktion: Vierpunkt-Kugellager. Verzahnungsart: Unverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
10-25 1455/0-03070
Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit IMO 10-25 1455/0-03070.
- Overall OD (Do)
- 1555 mm
- Overall ID (di)
- 1355 mm
- Gesamthöhe
- 63 mm
- Verzahnungsart
- Unverzahnt
- Befestigungsbohrungen
- 48 / 48 außen / innen
- Lagerbauart
- Vierpunkt-Kugellager
MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

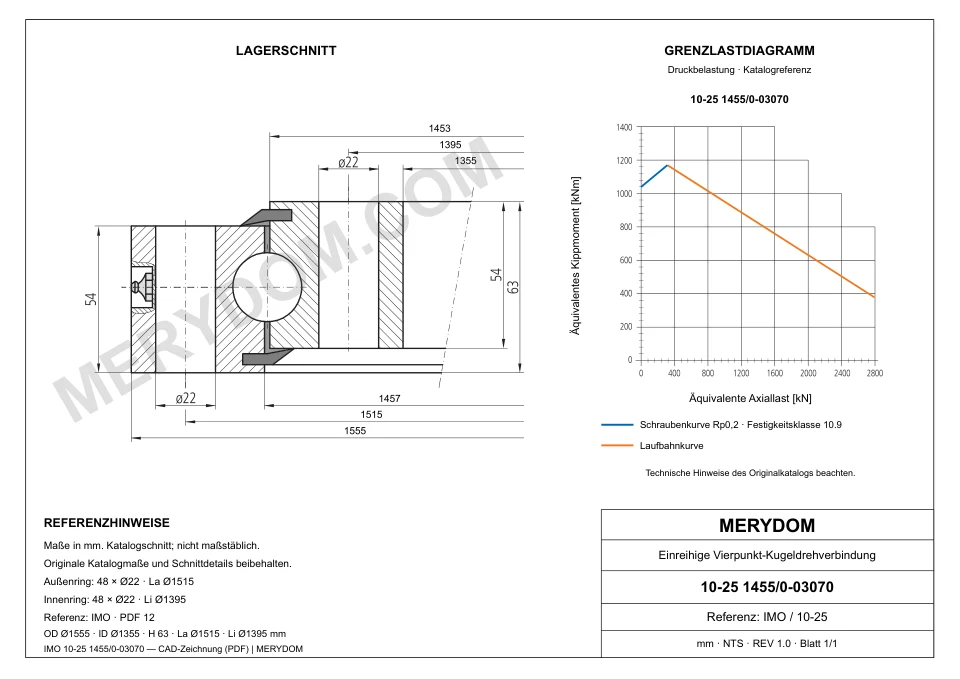

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamt-Außendurchmesser (Da)
- 1.555 mm
- Gesamt-Innendurchmesser (di)
- 1.355 mm
- Gesamtgewicht (G)
- 174 kg
- Gesamthöhe (H)
- 63 mm
- Innendurchmesser des Außenrings (Di)
- 1.457 mm
- Außendurchmesser des Innenrings (da)
- 1.453 mm
Befestigung
- Lochkreis Außenring (La)
- 1.515 mm
- Montagebohrungen am Außenring (na)
- 48
- Lochkreis Innenring (Li)
- 1.395 mm
- Montagebohrungen am Innenring (ni)
- 48
- Montagebohrungsdurchmesser am Außenring (Øa)
- 22 mm
- Montagebohrungsdurchmesser am Innenring (Øi)
- 22 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung IMO 10-25 1455/0-03070
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 10-25 1455/0-03070 |
| Zertifiziert austauschbar mit | IMO 10-25 1455/0-03070 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | IMO |
| Serie | 125 Serie |
| Referenzmodell | 10-25 1455/0-03070 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Vierpunkt-Kugellager |
| Verzahnungsart | Unverzahnt |
| Abmessungen | |
| Gesamt-Außendurchmesser (Da) | 1.555 mm |
| Gesamt-Innendurchmesser (di) | 1.355 mm |
| Gesamtgewicht (G) | 174 kg |
| Gesamthöhe (H) | 63 mm |
| Innendurchmesser des Außenrings (Di) | 1.457 mm |
| Außendurchmesser des Innenrings (da) | 1.453 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 1.515 mm |
| Montagebohrungen am Außenring (na) | 48 |
| Lochkreis Innenring (Li) | 1.395 mm |
| Montagebohrungen am Innenring (ni) | 48 |
| Montagebohrungsdurchmesser am Außenring (Øa) | 22 mm |
| Montagebohrungsdurchmesser am Innenring (Øi) | 22 mm |
| Tragzahlen | |
| Statische radiale Tragzahl (Co_rad) | 1.450 kN |
| Statische axiale Tragzahl (Co_ax) | 3.879 kN |
| Dynamische radiale Tragzahl (C_rad) | 383 kN |
| Dynamische axiale Tragzahl (C_ax) | 447 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

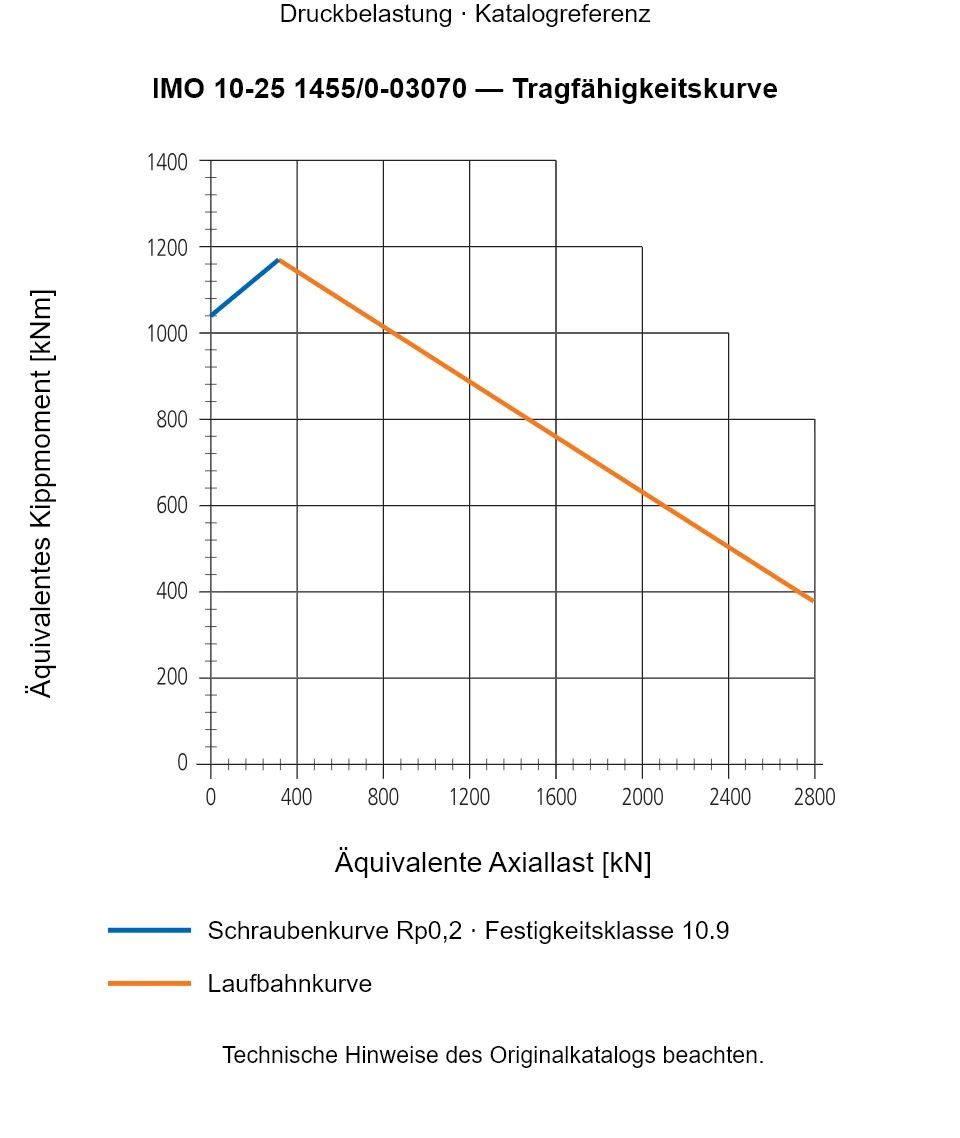

IMO 10-25 1455/0-03070 — Tragfähigkeitskurve
IMO 10-25 1455/0-03070 — Tragfähigkeitskurve
IMO 10-25 1455/0-03070 — Tragfähigkeitskurve · Druckbelastung · Katalogreferenz. Technische Hinweise des Originalkatalogs beachten.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für IMO 10-25 1455/0-03070
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
