MERYDOM 232.20.0400.503
Seviye 3 doğrulandıMERYDOM tarafından fabrikada şu ürünle değiştirilebilirliği doğrulandı: Rothe Erde 232.20.0400.503. MERYDOM ürünü doğrudan çapraz referans için aynı model tanımını kullanır.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi

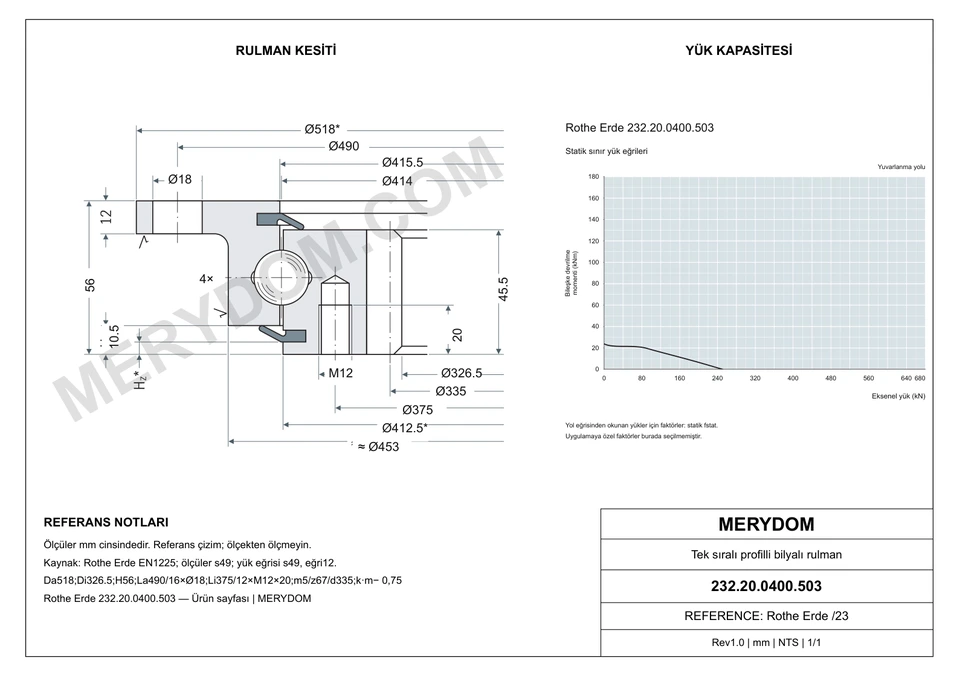

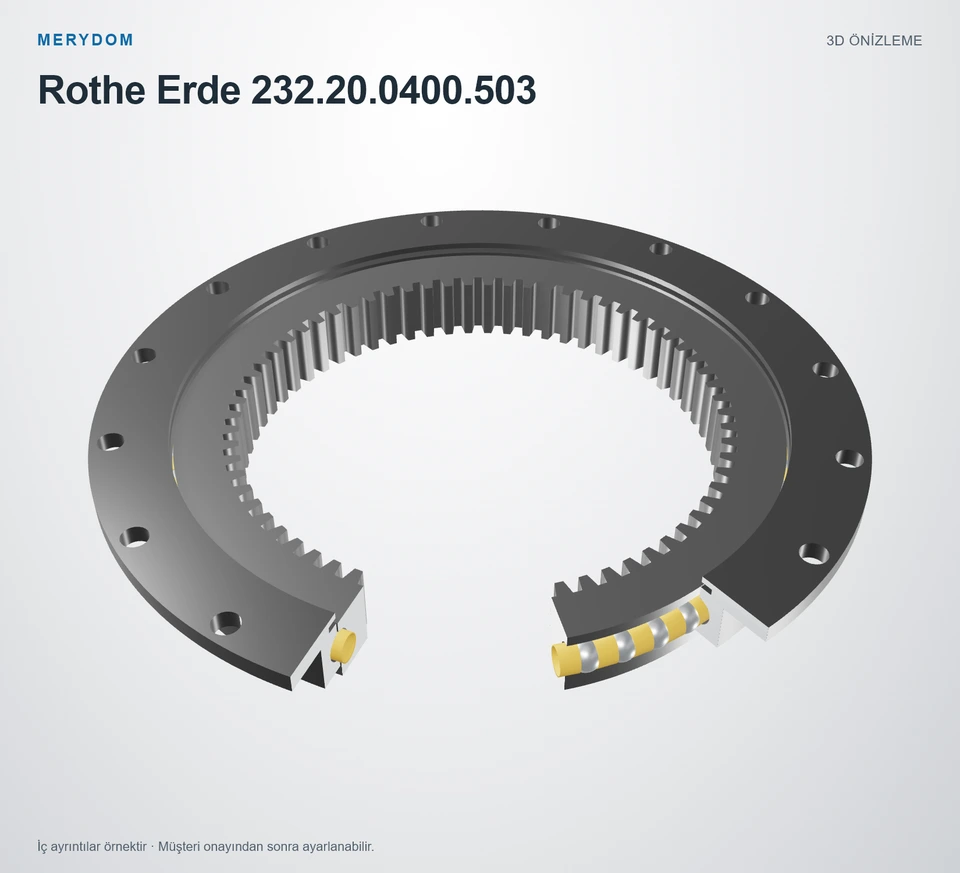

232.20.0400.503
MERYDOM doğrulamalıMühendislik doğrulaması · Rev. Rev 1.0MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Rothe Erde 232.20.0400.503.
- Overall OD (Do)
- 518 mm
- Overall ID (di)
- 326,5 mm
- Toplam yükseklik
- 56 mm
- Dişli düzeni
- İçten dişli
- Montaj delikleri
- 16 / 12 dış / iç
- Rulman tasarımı
- Profile Bearing
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Rev. Rev 1.0Ürün teknik özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 232.20.0400.503 |
| Şununla değiştirilebilirliği sertifikalı | Rothe Erde 232.20.0400.503 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| Onaylı çizim revizyonu | Rev 1.0 |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Sertifika tarihi | 2026-08-16 |
| Malzemeler | |
| Bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Rothe Erde |
| Seri | 23 Seri |
| Referans model | 232.20.0400.503 |
| Ölçü sistemi | Metric |
| Rulman yapısı | Profile Bearing |
| Dişli düzeni | İçten dişli |
| Boyutlar | |
| Toplam dış çap (Da) | 518 mm |
| Toplam iç çap (Di) | 326,5 mm326.5 mm |
| Toplam yükseklik (H) | 56 mm |
| Dış bilezik cıvata dairesi (La) | 490 mm |
| İç bilezik cıvata dairesi (Li) | 375 mm |
| Dişli hatve çapı (d) | 335 mm |
| Assembly weight (Weight) | 26,9 kg26.9 kg |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 16 delik · B_outer 18 |
| İç bilezik cıvata delikleri (ni) | 12 delik · M 12 |
| Dişli | |
| Hatve sistemi | module |
| Diametral adım (Pd) | DP |
| Eşdeğer modül (m) | 5 mm |
| Diş sayısı (z2) | 67 |
Seviye 3 · MERYDOM mühendislik doğrulamalı2026-08-16 tarihinde MERYDOM Mühendislik Bölümü tarafından sertifikalandırıldı.
SERİ YÜK KAPASİTESİ

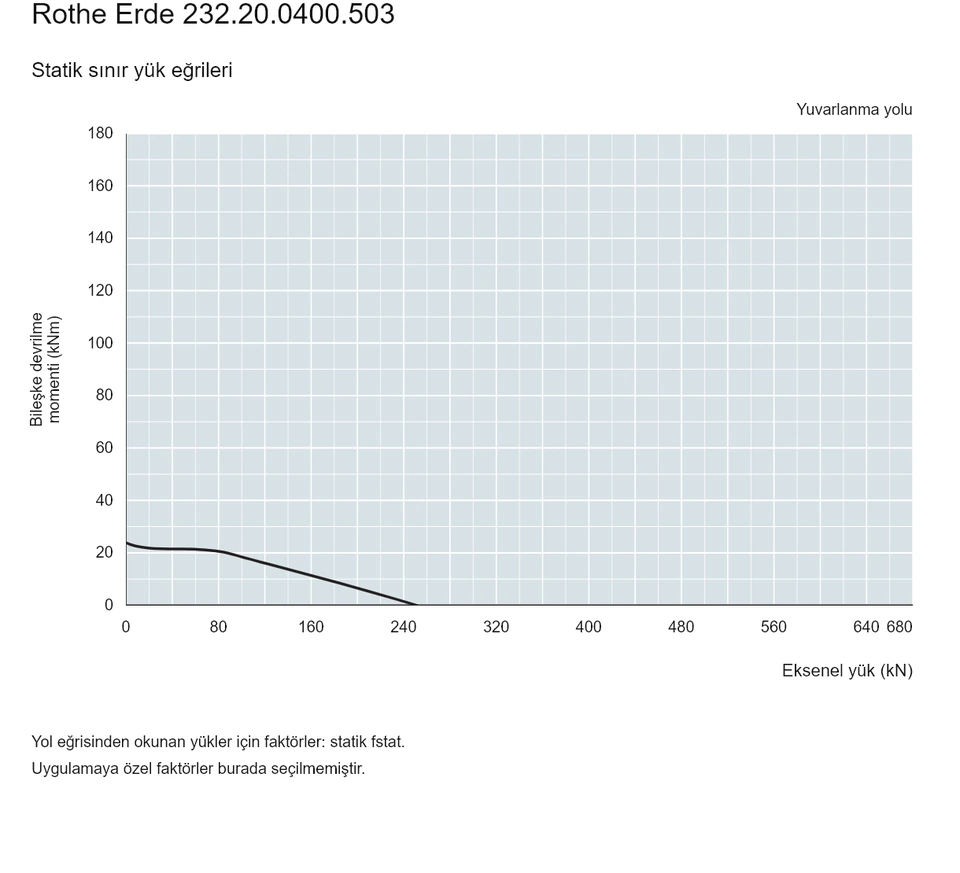

23 Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Fabrikada doğrulanmış muadil tasarım
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
