Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni

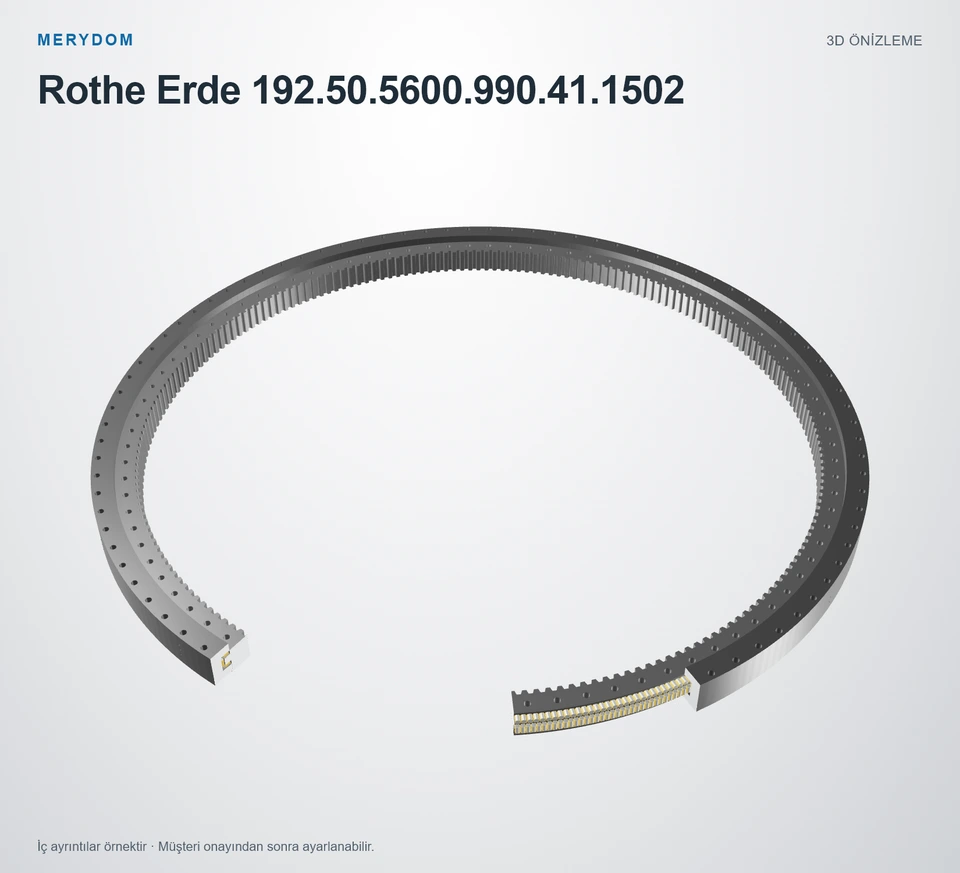

MERYDOM 192.50.5600.990.41.1502
Seviye 3 doğrulandıMERYDOM tarafından fabrikada şu ürünle değiştirilebilirliği doğrulandı: Rothe Erde 192.50.5600.990.41.1502. MERYDOM ürünü doğrudan çapraz referans için aynı model tanımını kullanır.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
192.50.5600.990.41.1502
MERYDOM doğrulamalıMühendislik doğrulaması · Rev. Rev 1.0MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Rothe Erde 192.50.5600.990.41.1502.
- Overall OD (Do)
- 5865 mm
- Overall ID (di)
- 5184 mm
- Toplam yükseklik
- 268 mm
- Dişli düzeni
- İçten dişli
- Montaj delikleri
- 90 / 90 dış / iç
- Rulman tasarımı
- Üç sıralı makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Rev. Rev 1.0Ürün teknik özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 192.50.5600.990.41.1502 |
| Şununla değiştirilebilirliği sertifikalı | Rothe Erde 192.50.5600.990.41.1502 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| Onaylı çizim revizyonu | Rev 1.0 |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Sertifika tarihi | 2026-08-16 |
| Malzemeler | |
| Bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Rothe Erde |
| Seri | 19 Seri |
| Referans model | 192.50.5600.990.41.1502 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Üç sıralı makaralı |
| Dişli düzeni | İçten dişli |
| Boyutlar | |
| Yuvarlanma yolu çapı (DL) | 5600 mm5,600 mm |
| Toplam dış çap (Da) | 5865 mm5,865 mm |
| Toplam iç çap (Di) | 5184 mm5,184 mm |
| Toplam yükseklik (H) | 268 mm |
| Katalog çapı O (O) | 5540 mm5,540 mm |
| Katalog çapı U (U) | 5554 mm5,554 mm |
| Bilezik yüksekliği H1 (H1) | 203 mm |
| Bilezik yüksekliği H2 (H2) | 258 mm |
| Alt bilezik ofseti Hu (Hu) | 10 mm |
| Üst bilezik ofseti Ho (Ho) | 65 mm |
| Montaj ağırlığı (Weight) | 9317 kg9,317 kg |
| Montaj | |
| Dış bilezik cıvata dairesi (La) | 5775 mm5,775 mm |
| İç bilezik cıvata dairesi (Li) | 5400 mm5,400 mm |
| Ortak montaj deliği sayısı (n) | 90 |
| Ortak montaj deliği çapı (B) | 45 mm |
| Metrik cıvata nominal ölçüsü (M) | 42 mm |
| Dişli | |
| Dişli hatve çapı (d) | 5208 mm5,208 mm |
| Dişli modülü (m) | 24 mm |
| Diş sayısı (z) | 217 |
| Profil kaydırma çarpımı x·m (x*m) | -12,0 mm-12 mm |
| Minimum dişli yüz genişliği (bmin) | 202 mm |
| Yük değerleri | |
| İzin verilen çevresel kuvvet, normal (X1) | 421,57 kN421.57 kN |
| İzin verilen çevresel kuvvet, maksimum (X2) | 843,13 kN843.13 kN |
| Diğer bilgiler | |
| Gresörlük sayısı (n1) | 15 |
Seviye 3 · MERYDOM mühendislik doğrulamalı2026-08-16 tarihinde MERYDOM Mühendislik Bölümü tarafından sertifikalandırıldı.

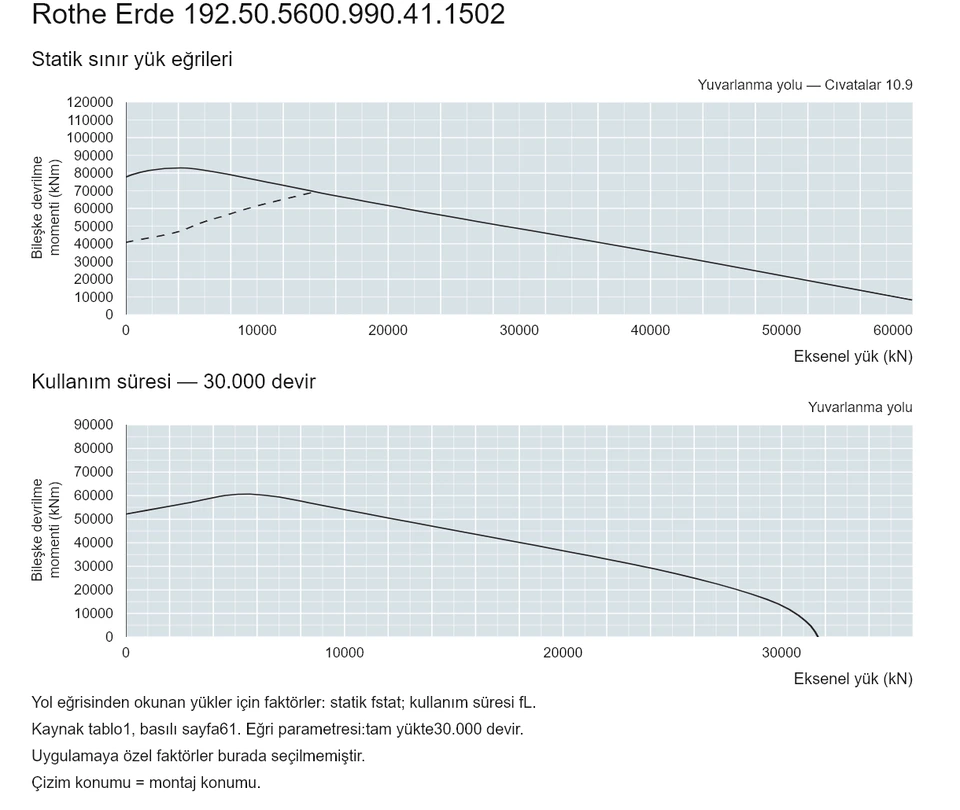

SERİ YÜK KAPASİTESİ
19 Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Fabrikada doğrulanmış muadil tasarım
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Varsayılan onaylı çizim revizyonu 1.0
- Sertifika tarihi veri içe aktarma kaydına bağlıdır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
