Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni

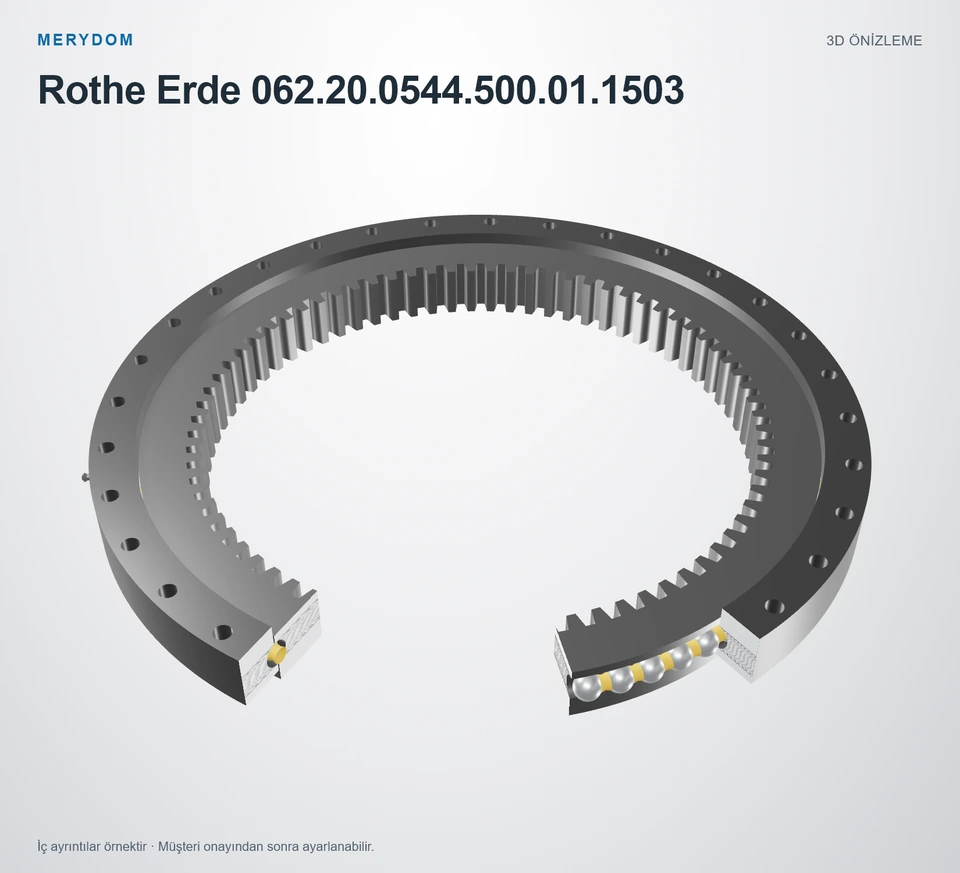

MERYDOM 062.20.0544.500.01.1503
Seviye 3 doğrulandıMERYDOM tarafından fabrikada şu ürünle değiştirilebilirliği doğrulandı: Rothe Erde 062.20.0544.500.01.1503. MERYDOM ürünü doğrudan çapraz referans için aynı model tanımını kullanır.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
062.20.0544.500.01.1503
MERYDOM doğrulamalıMühendislik doğrulaması · Rev. Rev 1.0MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Rothe Erde 062.20.0544.500.01.1503.
- Overall OD (Do)
- 616 mm
- Overall ID (di)
- 445,2 mm
- Toplam yükseklik
- 56 mm
- Dişli düzeni
- İçten dişli
- Montaj delikleri
- 32 / 32 dış / iç
- Rulman tasarımı
- Four Point Ball Single Row
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

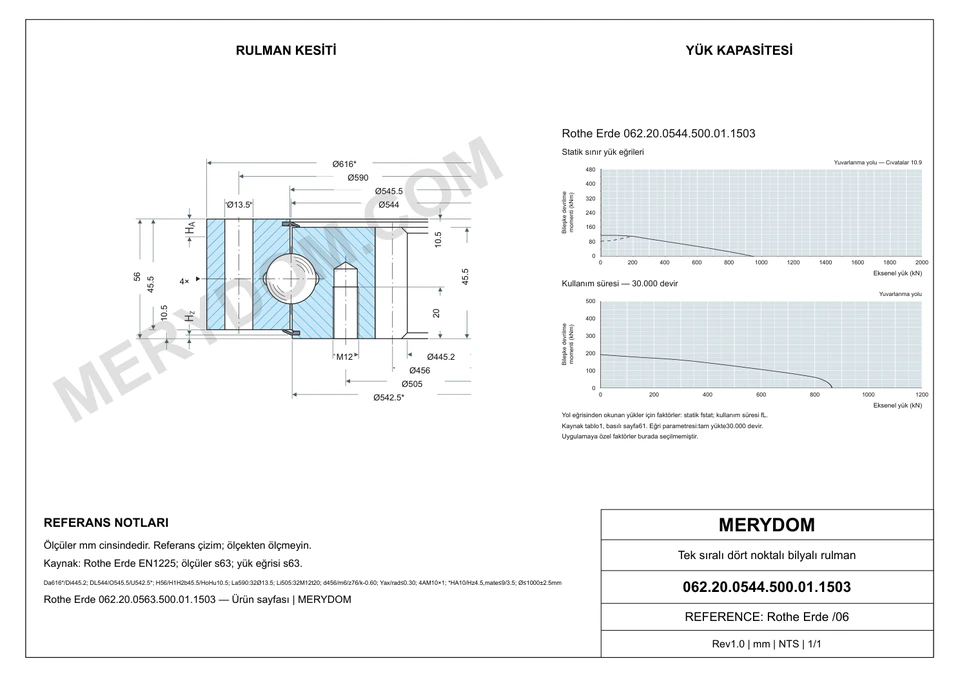

MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Rev. Rev 1.0Ürün teknik özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 062.20.0544.500.01.1503 |
| Şununla değiştirilebilirliği sertifikalı | Rothe Erde 062.20.0544.500.01.1503 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| Onaylı çizim revizyonu | Rev 1.0 |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Sertifika tarihi | 2026-08-16 |
| Malzemeler | |
| Bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Rothe Erde |
| Seri | 06 Seri |
| Referans model | 062.20.0544.500.01.1503 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Four Point Ball Single Row |
| Dişli düzeni | İçten dişli |
| Boyutlar | |
| Yuvarlanma yolu çapı (DL) | 544 mm |
| Toplam dış çap (Da) | 616 mm |
| Toplam iç çap (Di) | 445,2 mm445.2 mm |
| Toplam yükseklik (H) | 56 mm |
| Katalog çapı O (O) | 545,5 mm545.5 mm |
| Katalog çapı U (U) | 542,5 mm542.5 mm |
| Bilezik yüksekliği H1 (H1) | 45,5 mm45.5 mm |
| Bilezik yüksekliği H2 (H2) | 45,5 mm45.5 mm |
| Alt bilezik ofseti Hu (Hu) | 10,5 mm10.5 mm |
| Üst bilezik ofseti Ho (Ho) | 10,5 mm10.5 mm |
| Montaj ağırlığı (Weight) | 42 kg |
| Eksenel rulman boşluğu (Y_axial) | ≤ 0,30 mm0.3 mm |
| Radyal rulman boşluğu (Y_radial) | ≤ 0,30 mm0.3 mm |
| Montaj | |
| Dış bilezik cıvata dairesi (La) | 590 mm |
| İç bilezik cıvata dairesi (Li) | 505 mm |
| La/Li montaj deliği sayısı (n_La_Li) | 32 |
| Ortak montaj deliği çapı (B) | 13,5 mm13.5 mm |
| Metrik cıvata nominal ölçüsü (M) | 12 mm |
| Diş derinliği (t) | 20 mm |
| Dişli | |
| Dişli hatve çapı (d) | 456 mm |
| Dişli modülü (m) | 6 mm |
| Diş sayısı (z) | 76 |
| Diş ucu yüksekliği düzeltme çarpımı k·m (k*m) | -0,60 mm-0.6 mm |
| Minimum dişli yüz genişliği (bmin) | 45,5 mm45.5 mm |
| Yük değerleri | |
| İzin verilen çevresel kuvvet, normal (X1) | 16,00 kN16 kN |
| İzin verilen çevresel kuvvet, maksimum (X2) | 32,00 kN32 kN |
Seviye 3 · MERYDOM mühendislik doğrulamalı2026-08-16 tarihinde MERYDOM Mühendislik Bölümü tarafından sertifikalandırıldı.
SERİ YÜK KAPASİTESİ

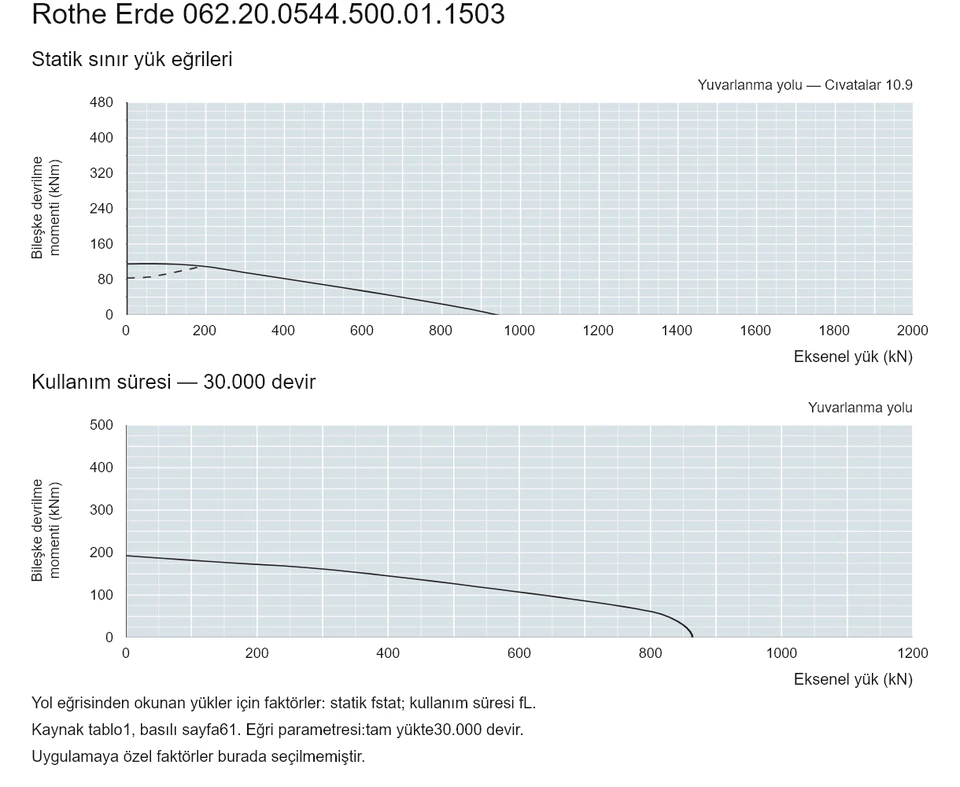

06 Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Fabrikada doğrulanmış muadil tasarım
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Varsayılan onaylı çizim revizyonu 1.0
- Sertifika tarihi veri içe aktarma kaydına bağlıdır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
