Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni

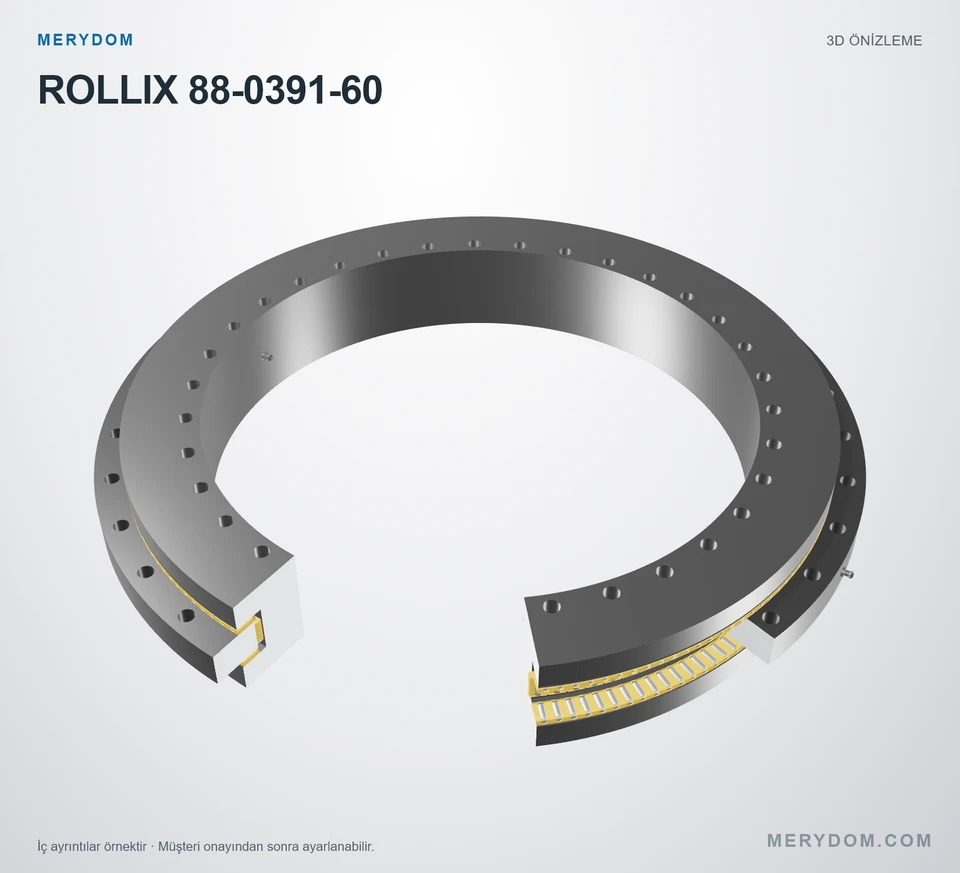

MERYDOM 88-0391-60
Seviye 3 doğrulandıMERYDOM tarafından fabrikada şu ürünle değiştirilebilirliği doğrulandı: ROLLIX 88-0391-60. MERYDOM ürünü doğrudan çapraz referans için aynı model tanımını kullanır.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
88-0391-60
MERYDOM doğrulamalıMühendislik doğrulaması · Rev. Rev 1.0MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: ROLLIX 88-0391-60.
- Overall OD (Do)
- Yayınlanmamış
- Overall ID (di)
- Yayınlanmamış
- Toplam yükseklik
- 60 mm
- Dişli düzeni
- Dişlisiz
- Montaj delikleri
- 33 / 34 dış / iç
- Rulman tasarımı
- Precision Roller
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

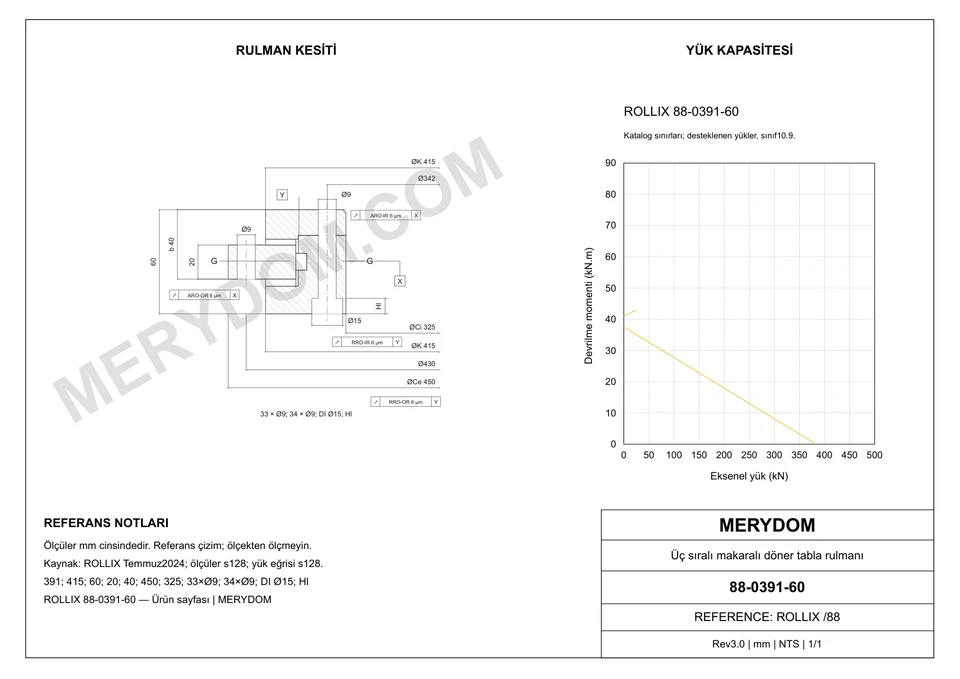

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Yuvarlanma yolu çapı (ØDm)
- 391 mm
- Catalog dimension K (K)
- 415 mm
- Toplam yükseklik (HT)
- 60 mm
- Outer ring height (He)
- 20 mm
- Catalog width b (b)
- 40 mm
- Montaj ağırlığı (Weight)
- 25 kg
Montaj
- Outer ring pilot diameter (ØCe)
- 450 mm
- Inner ring pilot diameter (ØCi)
- 325 mm
- Dış bilezik cıvata dairesi (Fe)
- 430 mm
- Outer mounting diameter de (de)
- 9 mm
- Dış bilezik montaj deliği sayısı (Ne*)
- 33
- İç bilezik cıvata dairesi (Fi)
- 342 mm
- Catalog mounting diameter Di (Di)
- 15 mm
- Inner mounting diameter di (di)
- 9 mm
- İç bilezik montaj deliği sayısı (Ni*)
- 34
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Rev. Rev 1.0Ürün teknik özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 88-0391-60 |
| Şununla değiştirilebilirliği sertifikalı | ROLLIX 88-0391-60 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| Onaylı çizim revizyonu | Rev 1.0 |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Sertifika tarihi | 2026-08-17 |
| Malzemeler | |
| Bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | ROLLIX |
| Seri | 88 Seri |
| Referans model | 88-0391-60 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Precision Roller |
| Dişli düzeni | Dişlisiz |
| Boyutlar | |
| Yuvarlanma yolu çapı (ØDm) | 391 mm |
| Catalog dimension K (K) | 415 mm |
| Toplam yükseklik (HT) | 60 mm |
| Outer ring height (He) | 20 mm |
| Catalog width b (b) | 40 mm |
| Montaj ağırlığı (Weight) | 25 kg |
| Montaj | |
| Outer ring pilot diameter (ØCe) | 450 mm |
| Inner ring pilot diameter (ØCi) | 325 mm |
| Dış bilezik cıvata dairesi (Fe) | 430 mm |
| Outer mounting diameter de (de) | 9 mm |
| Dış bilezik montaj deliği sayısı (Ne*) | 33 |
| İç bilezik cıvata dairesi (Fi) | 342 mm |
| Catalog mounting diameter Di (Di) | 15 mm |
| Inner mounting diameter di (di) | 9 mm |
| İç bilezik montaj deliği sayısı (Ni*) | 34 |
| Yük değerleri | |
| Outer ring axial run-out (BE (ARO)) | 6 um |
| Inner ring axial run-out (BI (ARO)) | 6 um |
| Outer ring radial run-out (BE (RRO)) | 6 um |
| Inner ring radial run-out (BI (RRO)) | 6 um |
| Maximum unloaded starting torque (Maximum starting torque) | 48 Nm |
| Maximum allowable rotation speed (Maximum allowable speed) | 128 rpm |
Seviye 3 · MERYDOM mühendislik doğrulamalı2026-08-17 tarihinde MERYDOM Mühendislik Bölümü tarafından sertifikalandırıldı.

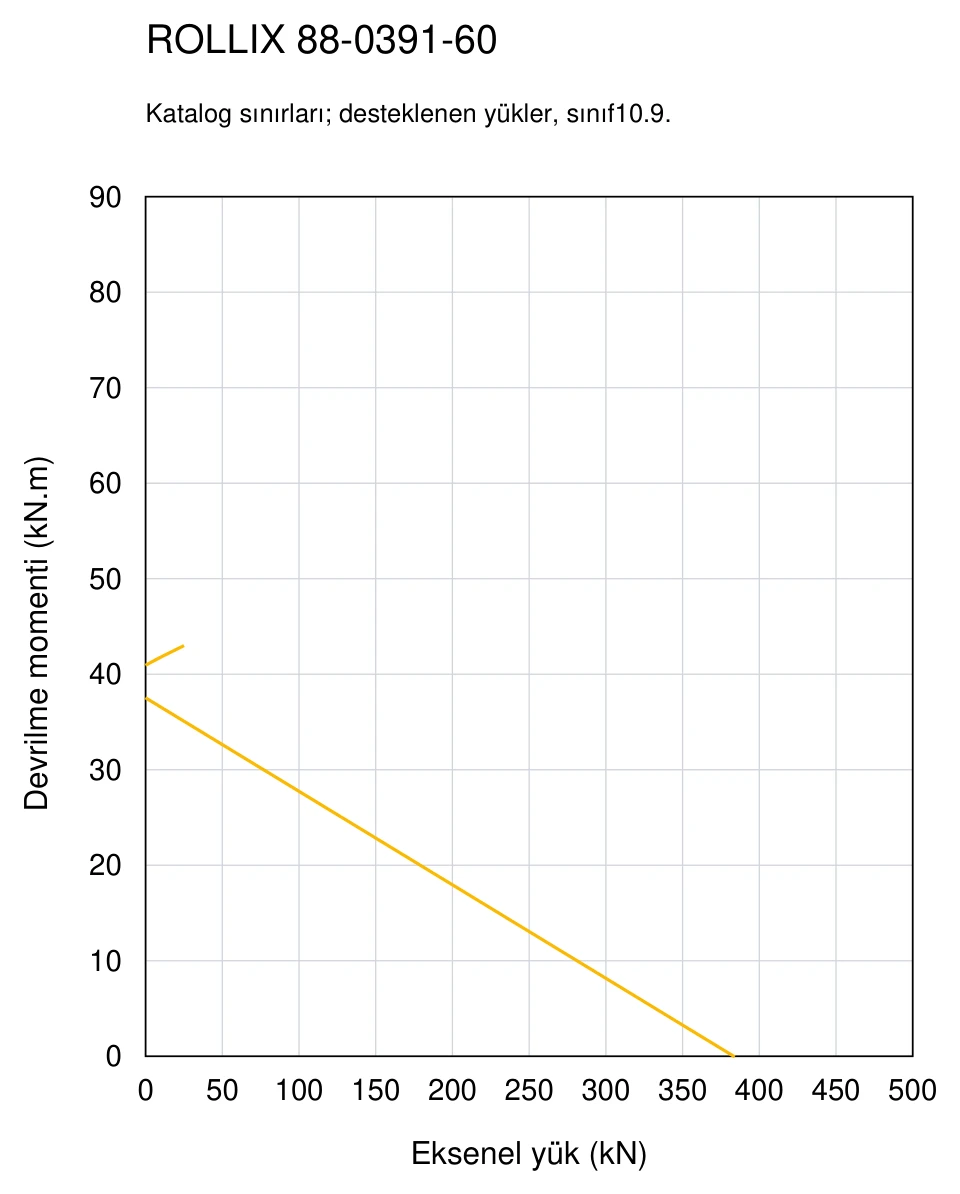

SERİ YÜK KAPASİTESİ
88 Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Fabrikada doğrulanmış muadil tasarım
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Varsayılan onaylı çizim revizyonu 1.0
- Sertifika tarihi veri içe aktarma kaydına bağlıdır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
