Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni

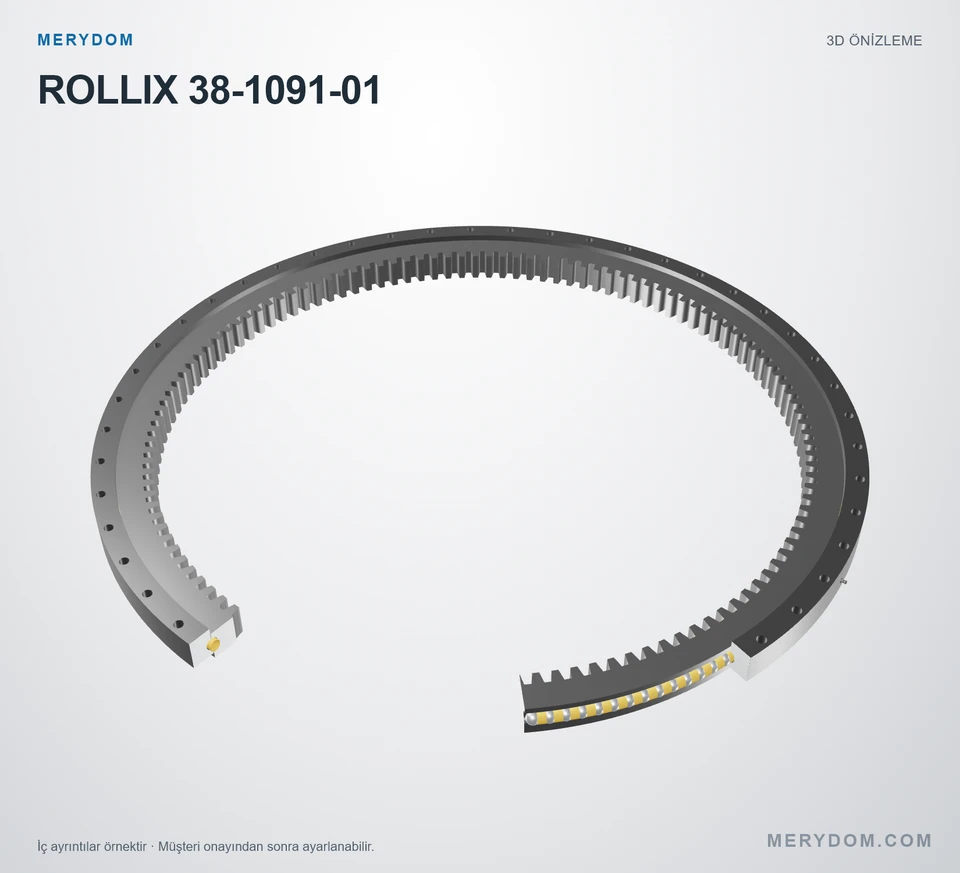

MERYDOM 38-1091-01
Seviye 3 doğrulandıMERYDOM tarafından fabrikada şu ürünle değiştirilebilirliği doğrulandı: ROLLIX 38-1091-01. MERYDOM ürünü doğrudan çapraz referans için aynı model tanımını kullanır.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
38-1091-01
MERYDOM doğrulamalıMühendislik doğrulaması · Rev. Rev 1.0MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: ROLLIX 38-1091-01.
- Overall OD (Do)
- 1,166 mm
- Overall ID (di)
- 986 mm
- Toplam yükseklik
- 56 mm
- Dişli düzeni
- İçten dişli
- Montaj delikleri
- 48 / 48 dış / iç
- Rulman tasarımı
- Light Seri Ball
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

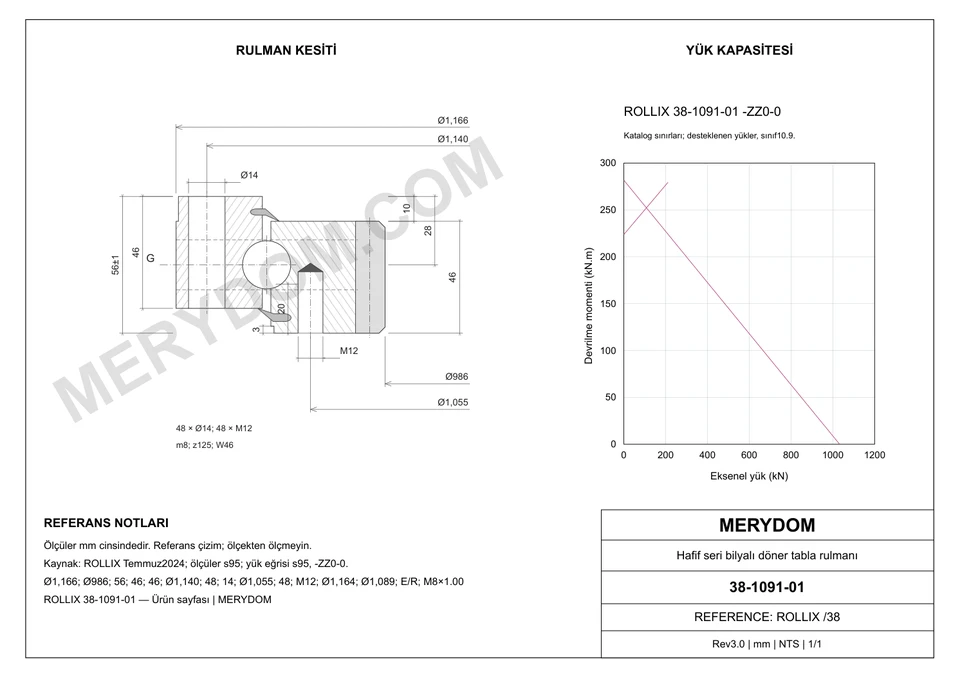

Boyutlar
- Toplam yükseklik (HT)
- 56 mm
- Toplam dış çap (ØDe)
- 1,166 mm
- Outer ring height (He)
- 46 mm
- Toplam iç çap (ØDi)
- 986 mm
- Inner ring height (Hi)
- 46 mm
- Montaj ağırlığı (Weight)
- 91 kg
Montaj
- Outer ring pilot diameter (ØCe)
- 1,164 mm
- Inner ring pilot diameter (ØCi)
- 1,089 mm
- Outer ring hole type (External ring hole type)
- Th
- Dış bilezik cıvata dairesi (ØFe)
- 1,140 mm
- Dış bilezik montaj deliği sayısı (Ne)
- 48
- Outer ring mounting-hole specification (Dhe)
- 14 mm
- Inner ring hole type (Inner ring hole type)
- Bd
- İç bilezik cıvata dairesi (ØFi)
- 1,055 mm
- İç bilezik montaj deliği sayısı (Ni)
- 48
- Inner ring mounting-hole specification (Dhi)
- M12 mm
Dişli
- Dişli modülü (Module)
- 8 mm
- Diş sayısı (Z)
- 125
- Dişli face width (W)
- 46 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Rev. Rev 1.0Ürün teknik özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 38-1091-01 |
| Şununla değiştirilebilirliği sertifikalı | ROLLIX 38-1091-01 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| Onaylı çizim revizyonu | Rev 1.0 |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Sertifika tarihi | 2026-08-17 |
| Malzemeler | |
| Bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | ROLLIX |
| Seri | 38 Seri |
| Referans model | 38-1091-01 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Light Seri Ball |
| Dişli düzeni | İçten dişli |
| Boyutlar | |
| Toplam yükseklik (HT) | 56 mm |
| Toplam dış çap (ØDe) | 1,166 mm |
| Outer ring height (He) | 46 mm |
| Toplam iç çap (ØDi) | 986 mm |
| Inner ring height (Hi) | 46 mm |
| Montaj ağırlığı (Weight) | 91 kg |
| Montaj | |
| Outer ring pilot diameter (ØCe) | 1,164 mm |
| Inner ring pilot diameter (ØCi) | 1,089 mm |
| Outer ring hole type (External ring hole type) | Th |
| Dış bilezik cıvata dairesi (ØFe) | 1,140 mm |
| Dış bilezik montaj deliği sayısı (Ne) | 48 |
| Outer ring mounting-hole specification (Dhe) | 14 mm |
| Inner ring hole type (Inner ring hole type) | Bd |
| İç bilezik cıvata dairesi (ØFi) | 1,055 mm |
| İç bilezik montaj deliği sayısı (Ni) | 48 |
| Inner ring mounting-hole specification (Dhi) | M12 mm |
| Dişli | |
| Dişli modülü (Module) | 8 mm |
| Diş sayısı (Z) | 125 |
| Dişli face width (W) | 46 mm |
| Yük değerleri | |
| Dişli capacity, unhardened (Dişli capacity unhardened) | 54 kN |
| Diğer bilgiler | |
| Ring with greasing delik (Ring with greasing delik) | E |
| Greasing hole type (Greasing hole type) | R |
Seviye 3 · MERYDOM mühendislik doğrulamalı2026-08-17 tarihinde MERYDOM Mühendislik Bölümü tarafından sertifikalandırıldı.

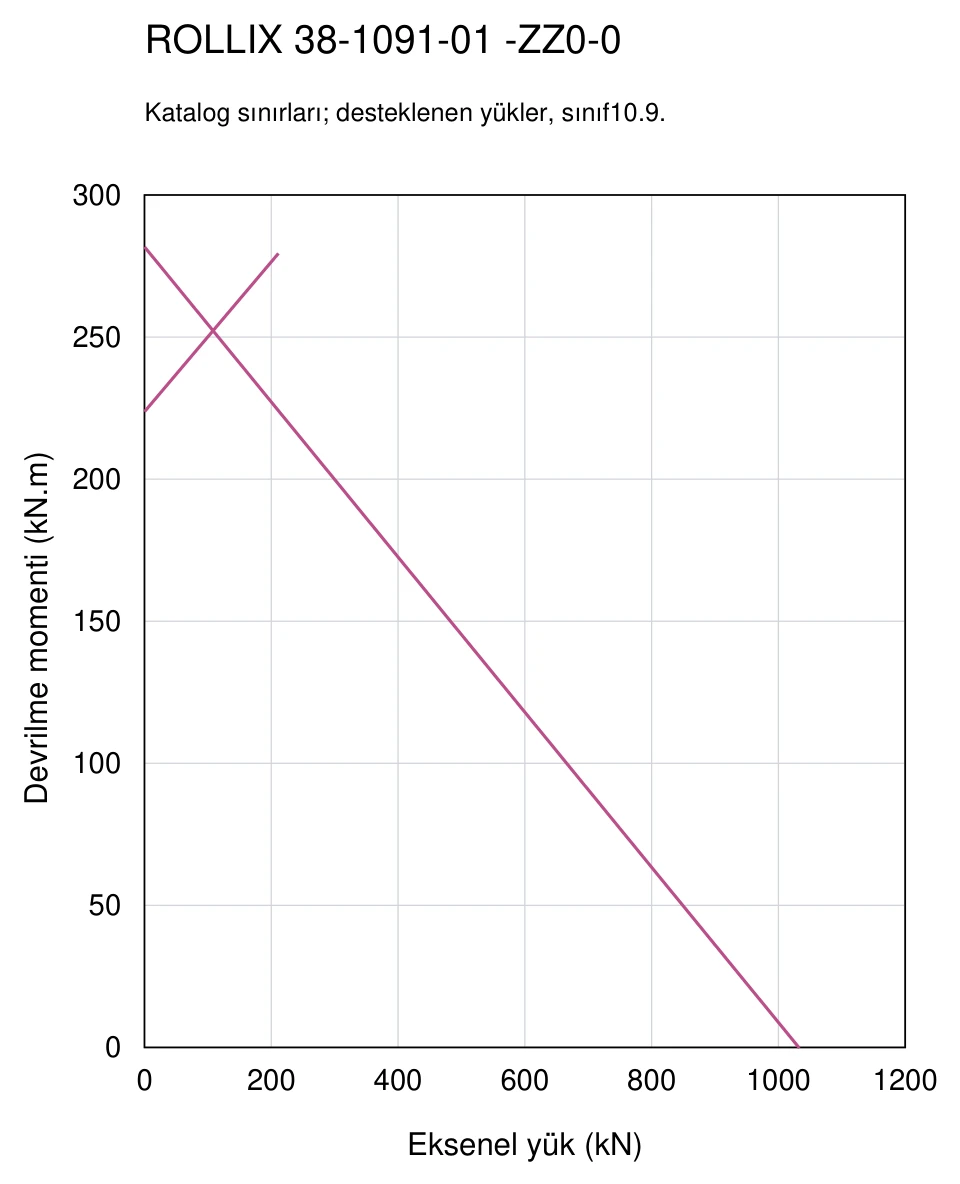

SERİ YÜK KAPASİTESİ
38 Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Fabrikada doğrulanmış muadil tasarım
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Varsayılan onaylı çizim revizyonu 1.0
- Sertifika tarihi veri içe aktarma kaydına bağlıdır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
MERYDOM MUADİL DESTEĞİ
Fiyat ve teslimat isteFiyat, teslimat ve uygulama onayına hazır mısınız?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 38-1091-01.
