Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni
Liebherr KUD01355-025VJ15-900-000 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Liebherr KUD01355-025VJ15-900-000. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Liebherr KUD01355-025VJ15-900-000. Seri: Kud 25 Vj. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: İçten dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
KUD01355-025VJ15-900-000
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Liebherr KUD01355-025VJ15-900-000.
- Overall OD (Do)
- 1,455 mm
- Overall ID (di)
- 1,210 mm
- Toplam yükseklik
- 80 mm
- Dişli düzeni
- İçten dişli
- Montaj delikleri
- 42 / 42 dış / iç
- Rulman tasarımı
- Dört nokta temaslı bilyalı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Kütle (Ağırlık)
- 215 kg
- Toplam dış çap (Da)
- 1 455 mm
- Toplam iç çap (Di)
- 1 210 mm
- Toplam yükseklik (H)
- 80 mm
- Liebherr katalog ölçüsü O (O)
- 1 355 mm
- Liebherr katalog ölçüsü U (U)
- 1 355 mm
- Liebherr katalog ölçüsü H1 (H1)
- 71 mm
- Liebherr katalog ölçüsü H2 (H2)
- 54 mm
Montaj
- Dış bilezik cıvata dairesi (La)
- 1 415 mm
- İç bilezik cıvata dairesi (Li)
- 1 294 mm
- La/Li montaj deliği sayısı (n)
- 42
- Montaj bağlantı elemanı özelliği (M)
- 20
- Liebherr katalog adedi n1 (n1)
- 6
Dişli
- Dişli hatve çapı (d)
- 1 230 mm
- Dişli modülü (m)
- 10 mm
- Diş sayısı (z)
- 123
- Dişli yüz genişliği (b)
- 71 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtLiebherr KUD01355-025VJ15-900-000 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | KUD01355-025VJ15-900-000 |
| Şununla değiştirilebilirliği sertifikalı | Liebherr KUD01355-025VJ15-900-000 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Liebherr |
| Seri | Kud 25 Vj Seri |
| Referans model | KUD01355-025VJ15-900-000 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Dört nokta temaslı bilyalı |
| Dişli düzeni | İçten dişli |
| Boyutlar | |
| Kütle (Ağırlık) | 215 kg |
| Toplam dış çap (Da) | 1 455 mm |
| Toplam iç çap (Di) | 1 210 mm |
| Toplam yükseklik (H) | 80 mm |
| Liebherr katalog ölçüsü O (O) | 1 355 mm |
| Liebherr katalog ölçüsü U (U) | 1 355 mm |
| Liebherr katalog ölçüsü H1 (H1) | 71 mm |
| Liebherr katalog ölçüsü H2 (H2) | 54 mm |
| Montaj | |
| Dış bilezik cıvata dairesi (La) | 1 415 mm |
| İç bilezik cıvata dairesi (Li) | 1 294 mm |
| La/Li montaj deliği sayısı (n) | 42 |
| Montaj bağlantı elemanı özelliği (M) | 20 |
| Liebherr katalog adedi n1 (n1) | 6 |
| Dişli | |
| Dişli hatve çapı (d) | 1 230 mm |
| Dişli modülü (m) | 10 mm |
| Diş sayısı (z) | 123 |
| Dişli yüz genişliği (b) | 71 mm |
| Yük değerleri | |
| Standart diş kuvveti (Fz standart) | 38,46 kN |
| Azami diş kuvveti (Fz azami) | 76,92 kN |
| Statik yük kapasitesi (Cstat) | 4 806 kN |
| Dinamik yük kapasitesi (Cdyn) | 505 kN |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.
SERİ YÜK KAPASİTESİ

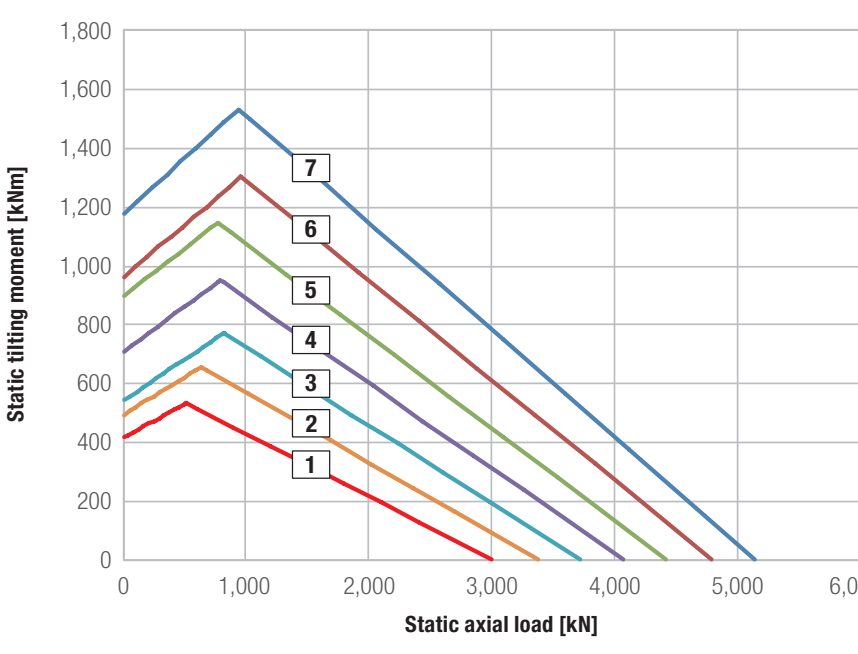

Kud 25 Vj Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Liebherr KUD01355-025VJ15-900-000 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
MERYDOM MUADİL DESTEĞİ
Fiyat ve teslimat isteFiyat, teslimat ve uygulama onayına hazır mısınız?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model KUD01355-025VJ15-900-000.
