Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni
La Leonessa VR301I00 Döner Tabla Rulmanı Muadili

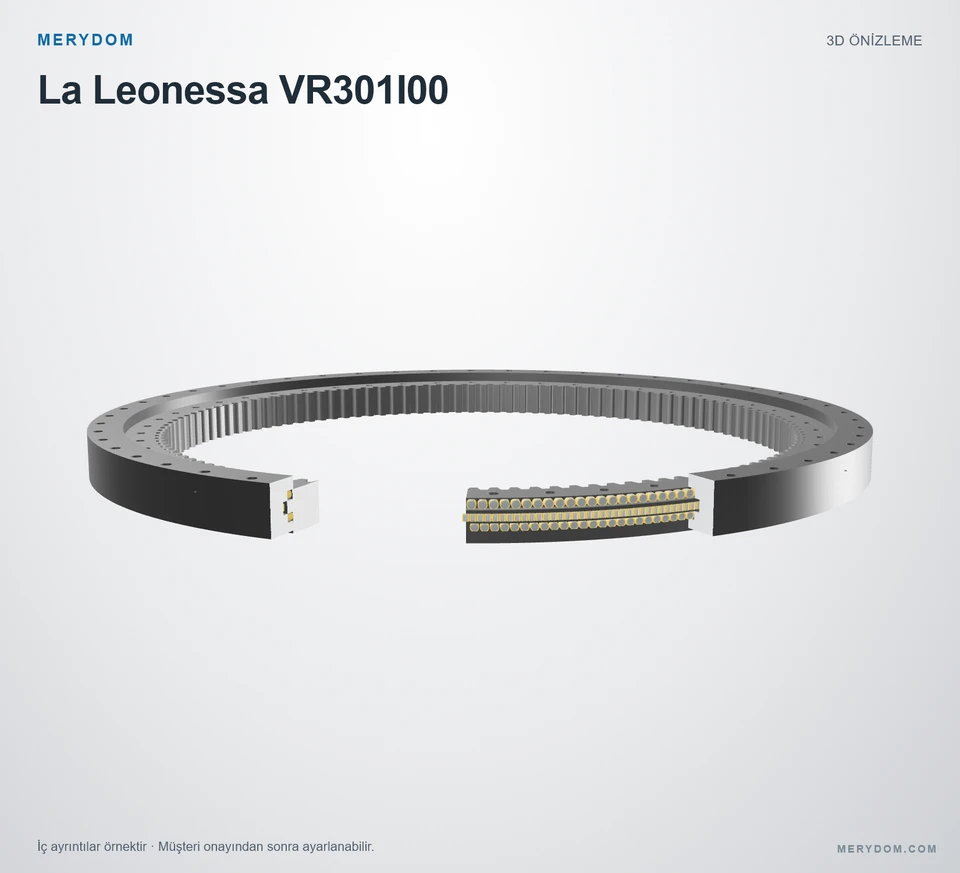

Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: La Leonessa VR301I00. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: La Leonessa VR301I00. Seri: VRI-32. Rulman yapısı: Üç sıralı makaralı. Dişli düzeni: İçten dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
VR301I00
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: La Leonessa VR301I00.
- Overall OD (Do)
- 3018 mm
- Overall ID (di)
- 2464.0 mm
- Toplam yükseklik
- 181 mm
- Dişli düzeni
- İçten dişli
- Montaj delikleri
- 48 / 48 dış / iç
- Rulman tasarımı
- Üç sıralı makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

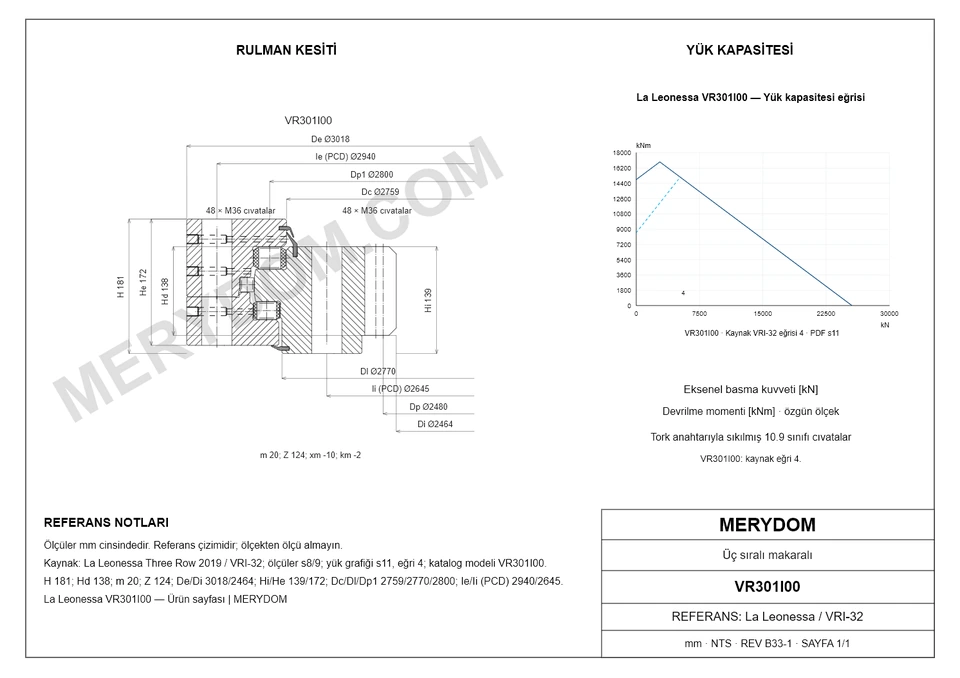

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Kütle (P)
- 2 542 kg
- Toplam dış çap (De)
- 3 018 mm
- Toplam iç çap (Di)
- 2 464 mm
- Toplam yükseklik (H)
- 181 mm
- Dim Dc (DC)
- 2 759 mm
- Dim Dl (Dl)
- 2 770 mm
- Dim Hi (Hi)
- 139 mm
- Dim He (He)
- 172 mm
Montaj
- Dış bilezik cıvata dairesi (Ie)
- 2 940 mm
- Dış bilezik montaj deliği sayısı (ne)
- 48
- Dış bilezik montaj deliği özelliği (Me)
- M36
- İç bilezik cıvata dairesi (Ii)
- 2 645 mm
- İç bilezik montaj deliği sayısı (ni)
- 48
- İç bilezik montaj deliği özelliği (Mi)
- M36
Dişli
- Dişli hatve çapı (Dp)
- 2 480 mm
- Dişli modülü (m)
- 20 mm
- Diş sayısı (Z)
- 124
- Profil kaydırma çarpımı x*m (xm)
- -10 mm
- Liebherr katalog dişli ölçüsü k*m (km)
- -2 mm
- Dişli Tooth Height (Hd)
- 138 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtLa Leonessa VR301I00 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | VR301I00 |
| Şununla değiştirilebilirliği sertifikalı | La Leonessa VR301I00 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | La Leonessa |
| Seri | VRI-32 Seri |
| Referans model | VR301I00 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Üç sıralı makaralı |
| Dişli düzeni | İçten dişli |
| Boyutlar | |
| Kütle (P) | 2 542 kg |
| Toplam dış çap (De) | 3 018 mm |
| Toplam iç çap (Di) | 2 464 mm |
| Toplam yükseklik (H) | 181 mm |
| Dim Dc (DC) | 2 759 mm |
| Dim Dl (Dl) | 2 770 mm |
| Dim Hi (Hi) | 139 mm |
| Dim He (He) | 172 mm |
| Montaj | |
| Dış bilezik cıvata dairesi (Ie) | 2 940 mm |
| Dış bilezik montaj deliği sayısı (ne) | 48 |
| Dış bilezik montaj deliği özelliği (Me) | M36 |
| İç bilezik cıvata dairesi (Ii) | 2 645 mm |
| İç bilezik montaj deliği sayısı (ni) | 48 |
| İç bilezik montaj deliği özelliği (Mi) | M36 |
| Dişli | |
| Dişli hatve çapı (Dp) | 2 480 mm |
| Dişli modülü (m) | 20 mm |
| Diş sayısı (Z) | 124 |
| Profil kaydırma çarpımı x*m (xm) | -10 mm |
| Liebherr katalog dişli ölçüsü k*m (km) | -2 mm |
| Dişli Tooth Height (Hd) | 138 mm |
| Yük değerleri | |
| Normal diş kuvveti (Fnom) | 240 kN |
| Azami diş kuvveti (Fmax) | 480 kN |
| Diğer bilgiler | |
| Raceway Pitch Diameter (Dp1) | 2 800 mm |
| Lubrication Zerk Count (N) | 8 |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

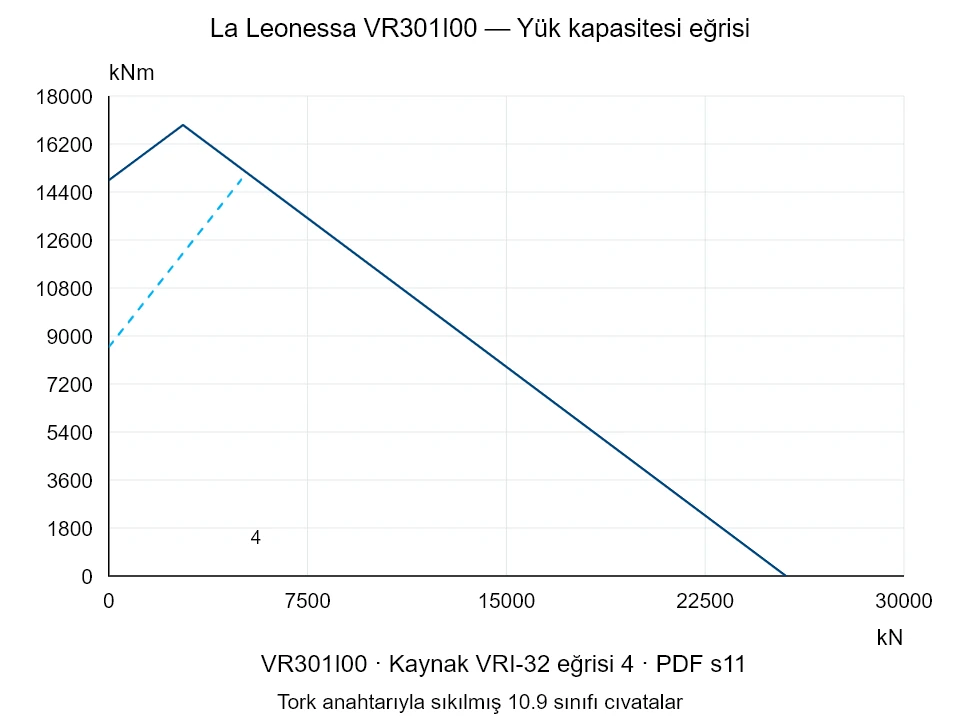

SERİ YÜK KAPASİTESİ
VRI-32 Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
La Leonessa VR301I00 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
