Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni

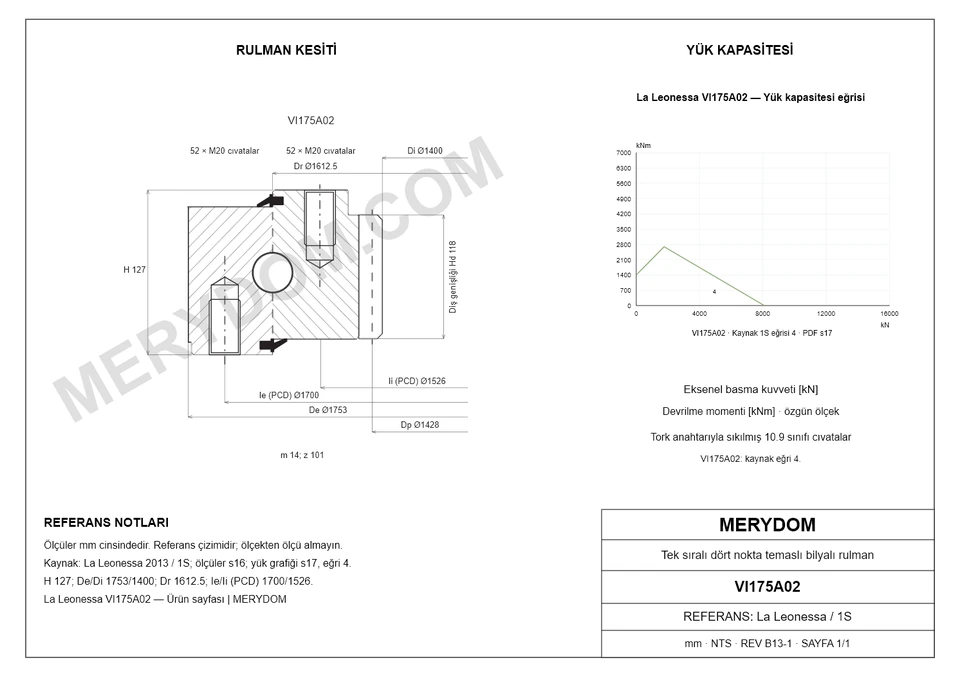

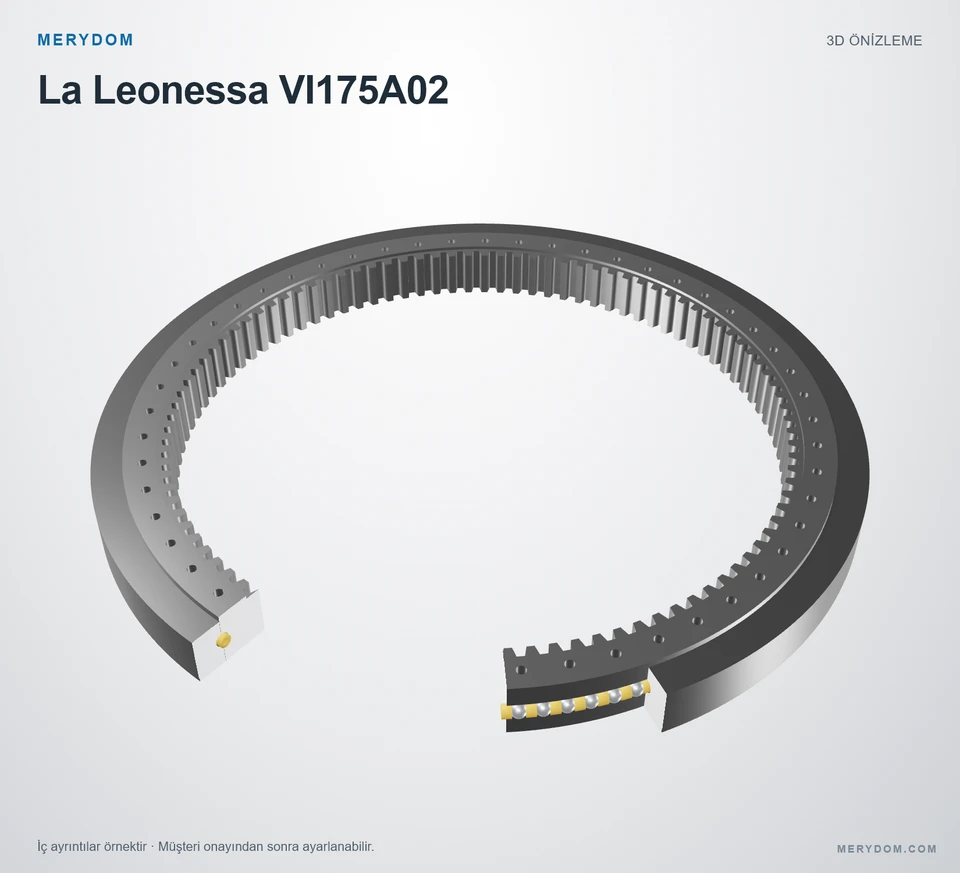

La Leonessa VI175A02 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: La Leonessa VI175A02. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: La Leonessa VI175A02. Seri: 1si. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: İçten dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
VI175A02
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: La Leonessa VI175A02.
- Overall OD (Do)
- 1.753,0 mm
- Overall ID (di)
- 1.400,0 mm
- Toplam yükseklik
- 127,0 mm
- Dişli düzeni
- İçten dişli
- Montaj delikleri
- 52 / 52 dış / iç
- Rulman tasarımı
- Dört nokta temaslı bilyalı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Kütle (P)
- 625 kg
- Toplam dış çap (De)
- 1 753 mm
- Toplam iç çap (Di)
- 1 400 mm
- Toplam yükseklik (H)
- 127 mm
- Dim Dr (Dr)
- 1 612,5 mm
- Dim Centering External (Ce)
- 1.750 0/-0,44 mm
Montaj
- Dış bilezik cıvata dairesi (Ie)
- 1 700 mm
- Dış bilezik montaj deliği sayısı (ne)
- 52
- Dış bilezik montaj deliği özelliği (Me)
- M20
- İç bilezik cıvata dairesi (Ii)
- 1 526 mm
- İç bilezik montaj deliği sayısı (ni)
- 52
- İç bilezik montaj deliği özelliği (Mi)
- M20
Dişli
- Dişli modülü (m)
- 14 mm
- Diş sayısı (z)
- 101
- Profil kaydırma çarpımı x*m (xm)
- 7 mm
- Dişli hatve çapı (Dp)
- 1 428 mm
- Dişli Tooth Height (Hd)
- 118 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtLa Leonessa VI175A02 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | VI175A02 |
| Şununla değiştirilebilirliği sertifikalı | La Leonessa VI175A02 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | La Leonessa |
| Seri | 1si Seri |
| Referans model | VI175A02 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Dört nokta temaslı bilyalı |
| Dişli düzeni | İçten dişli |
| Boyutlar | |
| Kütle (P) | 625 kg |
| Toplam dış çap (De) | 1 753 mm |
| Toplam iç çap (Di) | 1 400 mm |
| Toplam yükseklik (H) | 127 mm |
| Dim Dr (Dr) | 1 612,5 mm |
| Dim Centering External (Ce) | 1.750 0/-0,44 mm |
| Montaj | |
| Dış bilezik cıvata dairesi (Ie) | 1 700 mm |
| Dış bilezik montaj deliği sayısı (ne) | 52 |
| Dış bilezik montaj deliği özelliği (Me) | M20 |
| İç bilezik cıvata dairesi (Ii) | 1 526 mm |
| İç bilezik montaj deliği sayısı (ni) | 52 |
| İç bilezik montaj deliği özelliği (Mi) | M20 |
| Dişli | |
| Dişli modülü (m) | 14 mm |
| Diş sayısı (z) | 101 |
| Profil kaydırma çarpımı x*m (xm) | 7 mm |
| Dişli hatve çapı (Dp) | 1 428 mm |
| Dişli Tooth Height (Hd) | 118 mm |
| Yük değerleri | |
| Temel statik eksenel yük kapasitesi (C0a) | 8 060 kN |
| Static tilting moment rating (M0r) | 3 415 kNm |
| Normal diş kuvveti (Fnom) | 180 kN |
| Azami diş kuvveti (Fmax) | 360 kN |
| Diğer bilgiler | |
| Pattern (Schema) | C |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

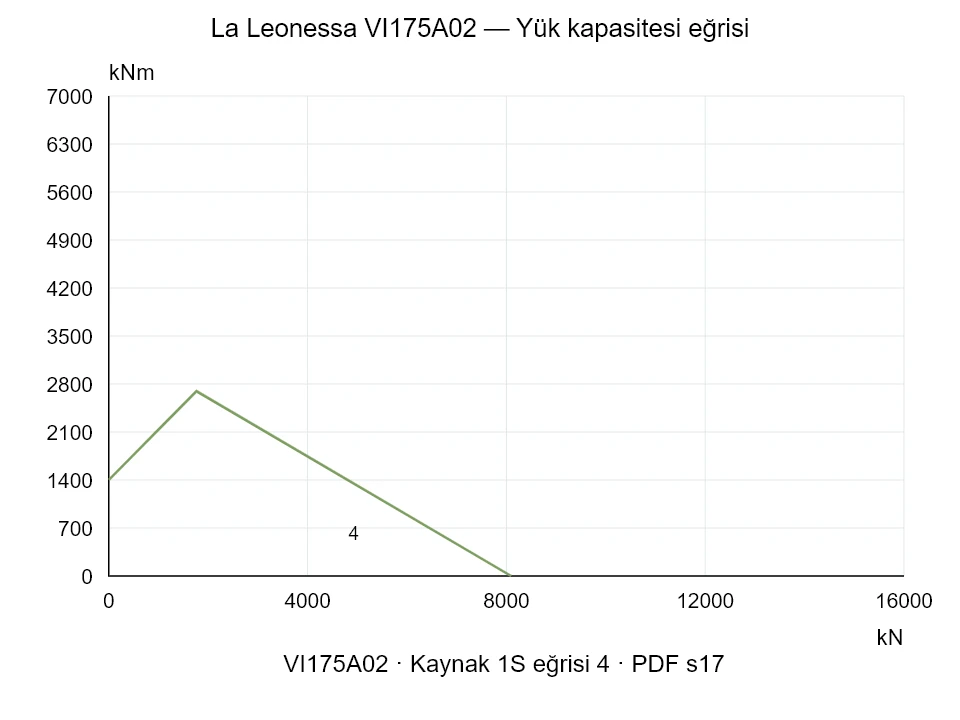

SERİ YÜK KAPASİTESİ
1si Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
La Leonessa VI175A02 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
