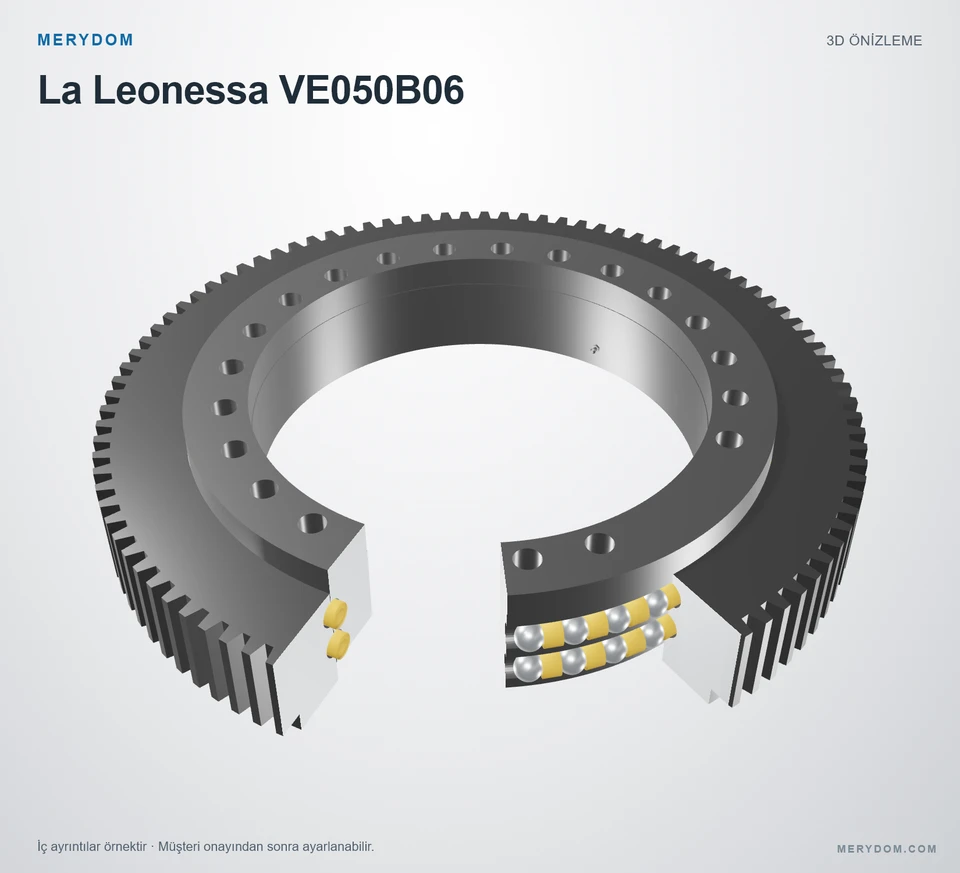

La Leonessa VE050B06 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: La Leonessa VE050B06. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: La Leonessa VE050B06. Seri: 2se. Rulman yapısı: Çift sıralı bilyalı rulman. Dişli düzeni: Dıştan dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
VE050B06
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: La Leonessa VE050B06.
- Overall OD (Do)
- 500,0 mm
- Overall ID (di)
- 299,0 mm
- Toplam yükseklik
- 92,0 mm
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 24 / 24 dış / iç
- Rulman tasarımı
- Çift sıralı bilyalı rulman
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Kütle (P)
- 64 kg
- Toplam dış çap (De)
- 500 mm
- Toplam iç çap (Di)
- 299 mm
- Toplam yükseklik (H)
- 92 mm
- Dim Dr (Dr)
- 383 mm
- Dim Centering External (Ce)
- 466 0/-0,3 mm
- Dim Centering Internal (Ci)
- 300 +0,3/0 mm
Montaj
- Dış bilezik cıvata dairesi (Ie)
- 436 mm
- Dış bilezik montaj deliği sayısı (ne)
- 24
- Dış bilezik montaj deliği özelliği (Me)
- M16
- İç bilezik cıvata dairesi (Ii)
- 330 mm
- İç bilezik montaj deliği sayısı (ni)
- 24-2
- İç bilezik montaj deliği özelliği (Mi)
- M16
Dişli
- Dişli modülü (m)
- 5 mm
- Diş sayısı (z)
- 98
- Dişli hatve çapı (Dp)
- 490 mm
- Dişli Tooth Height (Hd)
- 60 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtLa Leonessa VE050B06 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | VE050B06 |
| Şununla değiştirilebilirliği sertifikalı | La Leonessa VE050B06 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | La Leonessa |
| Seri | 2se Seri |
| Referans model | VE050B06 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Çift sıralı bilyalı rulman |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Kütle (P) | 64 kg |
| Toplam dış çap (De) | 500 mm |
| Toplam iç çap (Di) | 299 mm |
| Toplam yükseklik (H) | 92 mm |
| Dim Dr (Dr) | 383 mm |
| Dim Centering External (Ce) | 466 0/-0,3 mm |
| Dim Centering Internal (Ci) | 300 +0,3/0 mm |
| Montaj | |
| Dış bilezik cıvata dairesi (Ie) | 436 mm |
| Dış bilezik montaj deliği sayısı (ne) | 24 |
| Dış bilezik montaj deliği özelliği (Me) | M16 |
| İç bilezik cıvata dairesi (Ii) | 330 mm |
| İç bilezik montaj deliği sayısı (ni) | 24-2 |
| İç bilezik montaj deliği özelliği (Mi) | M16 |
| Dişli | |
| Dişli modülü (m) | 5 mm |
| Diş sayısı (z) | 98 |
| Dişli hatve çapı (Dp) | 490 mm |
| Dişli Tooth Height (Hd) | 60 mm |
| Yük değerleri | |
| Temel statik eksenel yük kapasitesi (C0a) | 1 500 kN |
| Static tilting moment rating (M0r) | 165 kNm |
| Normal diş kuvveti (Fnom) | 25 kN |
| Azami diş kuvveti (Fmax) | 50 kN |
| Diğer bilgiler | |
| Pattern (Schema) | D |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

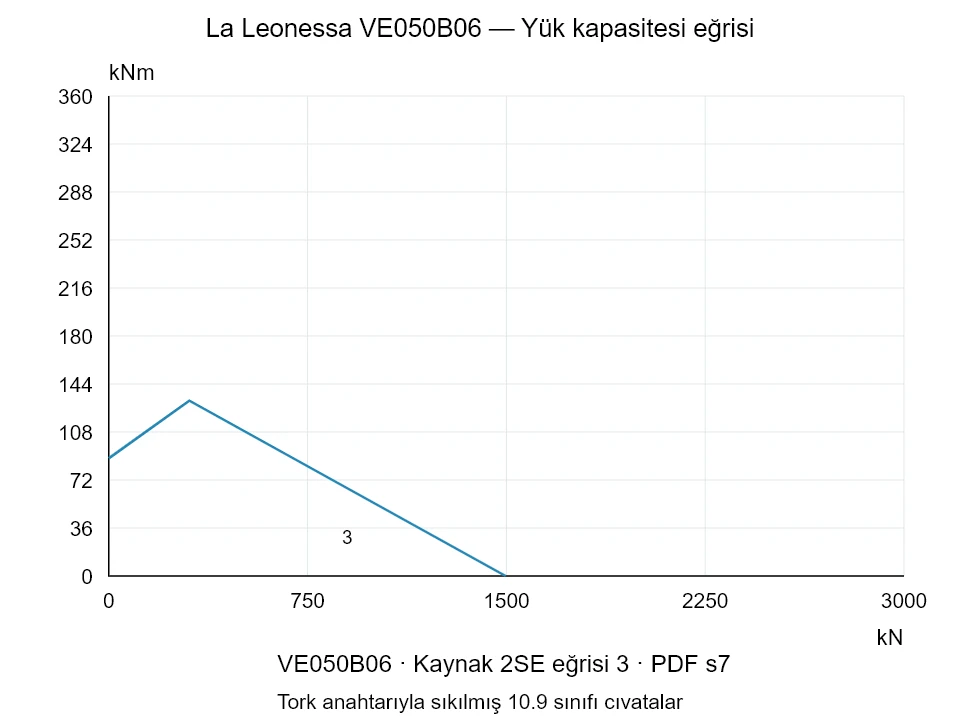

SERİ YÜK KAPASİTESİ
2se Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
La Leonessa VE050B06 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
