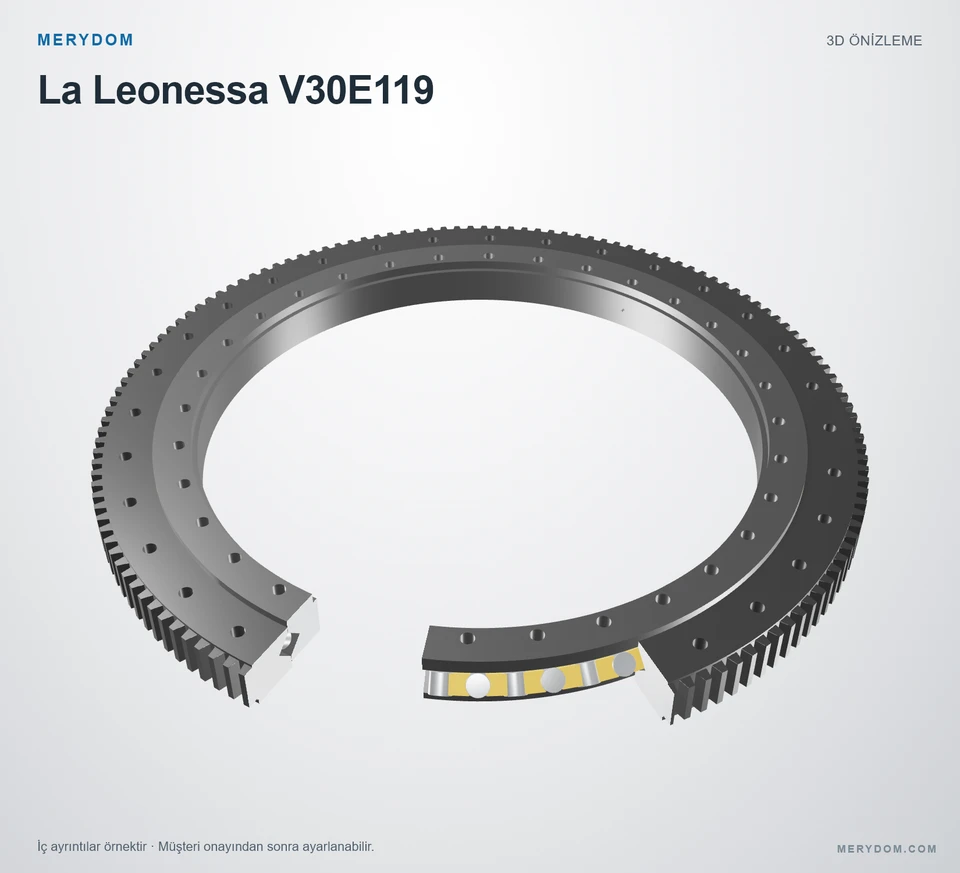

La Leonessa V30E119 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: La Leonessa V30E119. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: La Leonessa V30E119. Seri: 1RE. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: Dıştan dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
V30E119
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: La Leonessa V30E119.
- Overall OD (Do)
- 1.476,0 mm
- Overall ID (di)
- 1.085,0 mm
- Toplam yükseklik
- 110,0 mm
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 24 / 28 dış / iç
- Rulman tasarımı
- Dört nokta temaslı bilyalı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

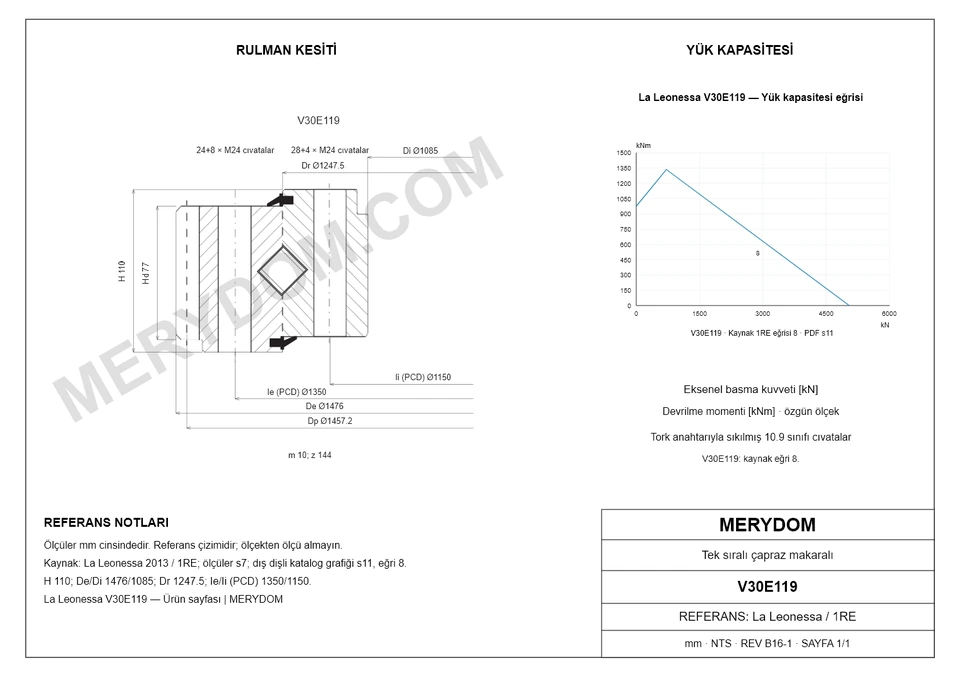

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Kütle (P)
- 520 kg
- Toplam dış çap (De)
- 1 476 mm
- Toplam iç çap (Di)
- 1 085 mm
- Toplam yükseklik (H)
- 110 mm
- Dim Dr (Dr)
- 1 247,5 mm
Montaj
- Dış bilezik cıvata dairesi (Ie)
- 1 350 mm
- Dış bilezik montaj deliği sayısı (ne)
- 24+8
- Dış bilezik montaj deliği özelliği (Me)
- M24
- İç bilezik cıvata dairesi (Ii)
- 1 150 mm
- İç bilezik montaj deliği sayısı (ni)
- 28+4
- İç bilezik montaj deliği özelliği (Mi)
- M24
Dişli
- Dişli modülü (m)
- 10 mm
- Diş sayısı (z)
- 144
- Profil kaydırma çarpımı x*m (xm)
- 8,6 mm
- Liebherr katalog dişli ölçüsü k*m (km)
- 0,6 mm
- Dişli hatve çapı (Dp)
- 1 457,2 mm
- Dişli Tooth Height (Hd)
- 77 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtLa Leonessa V30E119 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | V30E119 |
| Şununla değiştirilebilirliği sertifikalı | La Leonessa V30E119 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | La Leonessa |
| Seri | 1RE Seri |
| Referans model | V30E119 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Dört nokta temaslı bilyalı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Kütle (P) | 520 kg |
| Toplam dış çap (De) | 1 476 mm |
| Toplam iç çap (Di) | 1 085 mm |
| Toplam yükseklik (H) | 110 mm |
| Dim Dr (Dr) | 1 247,5 mm |
| Montaj | |
| Dış bilezik cıvata dairesi (Ie) | 1 350 mm |
| Dış bilezik montaj deliği sayısı (ne) | 24+8 |
| Dış bilezik montaj deliği özelliği (Me) | M24 |
| İç bilezik cıvata dairesi (Ii) | 1 150 mm |
| İç bilezik montaj deliği sayısı (ni) | 28+4 |
| İç bilezik montaj deliği özelliği (Mi) | M24 |
| Dişli | |
| Dişli modülü (m) | 10 mm |
| Diş sayısı (z) | 144 |
| Profil kaydırma çarpımı x*m (xm) | 8,6 mm |
| Liebherr katalog dişli ölçüsü k*m (km) | 0,6 mm |
| Dişli hatve çapı (Dp) | 1 457,2 mm |
| Dişli Tooth Height (Hd) | 77 mm |
| Yük değerleri | |
| Temel statik eksenel yük kapasitesi (C0a) | 5 030 kN |
| Static tilting moment rating (M0r) | 1 554 kNm |
| Normal diş kuvveti (Fnom) | 80 kN |
| Azami diş kuvveti (Fmax) | 160 kN |
| Diğer bilgiler | |
| Pattern (Schema) | B |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.
SERİ YÜK KAPASİTESİ

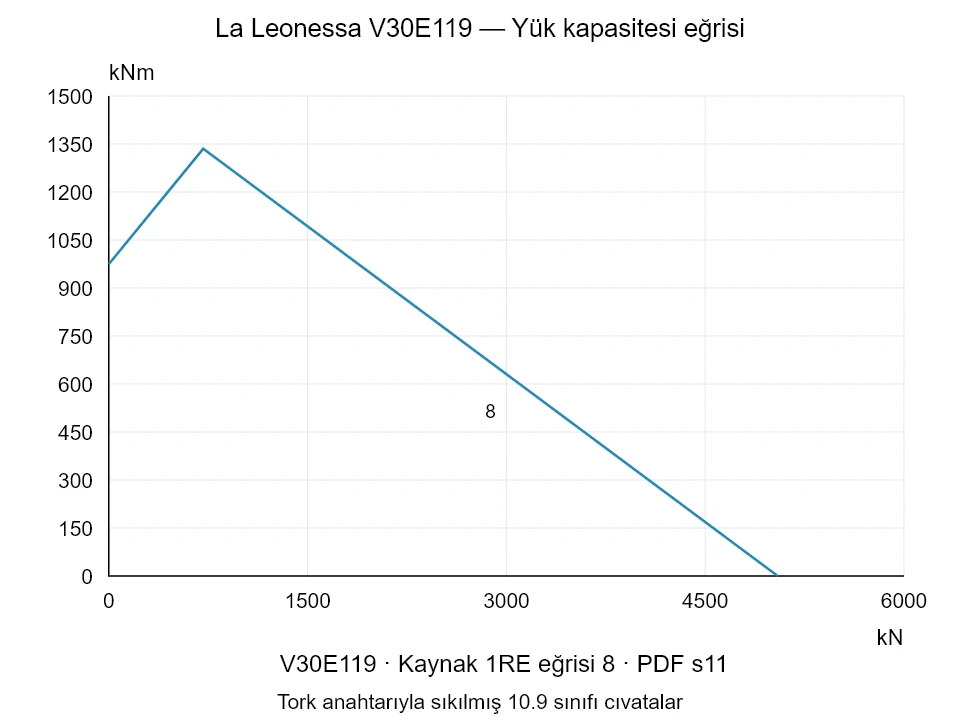

1RE Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
La Leonessa V30E119 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
