MERYDOM · Fabrikada sertifikalı muadil

Kaydon MTE-145T Döner Tabla Rulmanı Muadili

Seviye 3 doğrulandı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon MTE-145T. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Referans model: Kaydon MTE-145T. Seri: Mt. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: Dıştan dişli.

Fiyat ve teslimat isteMuadil kataloğuna dön
Muadil kataloğuna dön

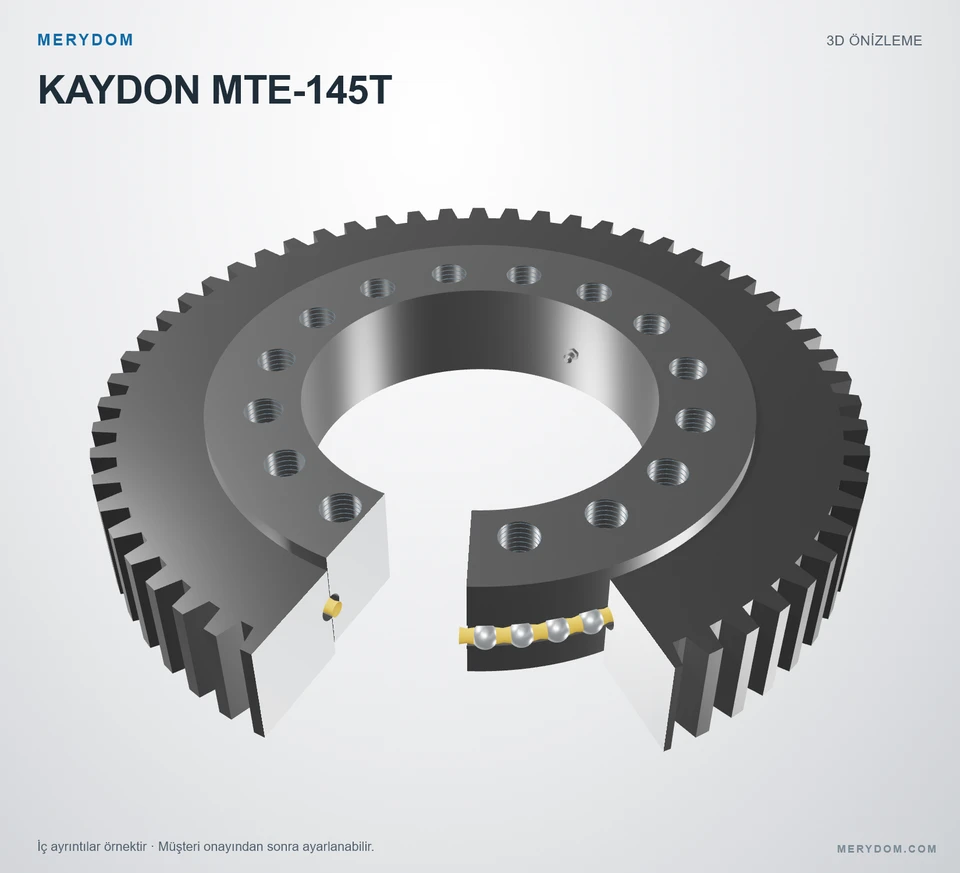

KAYDON MTE-145T · 3D Model Önizlemesi
MERYDOM MARKASI · SERTİFİKALI MUADİL

MTE-145T

MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon MTE-145T.

Sertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓
Overall OD (Do)
12.286 in
Overall ID (di)
5.709 in
Toplam yükseklik
1.968 in
Dişli düzeni
Dıştan dişli
Montaj delikleri
16 / 16 dış / iç
Rulman tasarımı
Dört nokta temaslı bilyalı
Fabrika güvencesi
  • Doğrulanmış boyutsal değiştirilebilirlik
  • MERYDOM kontrollü malzemeler
  • Fabrika dokümantasyonu mevcut

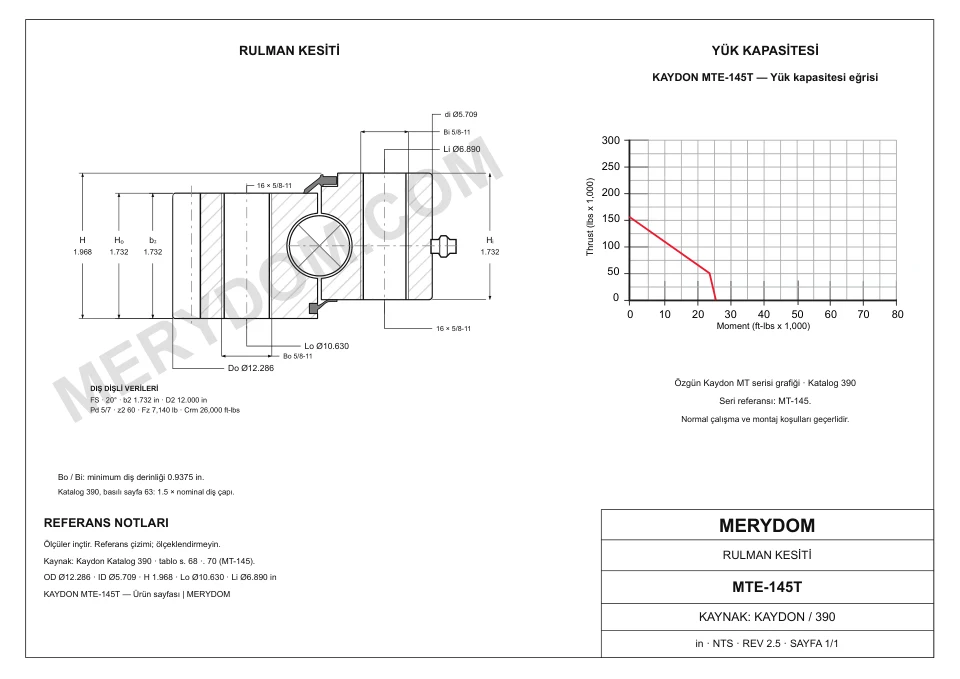

ÜRÜN ÖLÇÜLERİ

Yayımlanmış ölçüler ve bağlantı arayüzleri

Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

Tüm teknik özellikleri görüntüle ↓

Boyutlar

Toplam dış çap (Do)
12.286 inyaklaşık 312,06 mm
Toplam iç çap (di)
5.709 inyaklaşık 145,01 mm
Toplam yükseklik (H)
1.968 inyaklaşık 49,99 mm
Montaj ağırlığı (G)
38 lbyaklaşık 17,237 kg
İç bilezik yüksekliği (Hi)
1.732 inyaklaşık 43,99 mm
Dış bilezik yüksekliği (Ho)
1.732 inyaklaşık 43,99 mm

Montaj

Dış bilezik cıvata dairesi (Lo)
10.630 inyaklaşık 270 mm
İç bilezik cıvata dairesi (Li)
6.890 inyaklaşık 175 mm

Dişli

Dişli hatve çapı (D2)
12.000 inyaklaşık 305 mm
Diş sayısı (z2)
60
Catalogue gear face width (b2)
1.732 inyaklaşık 43,99 mm
MERYDOM SERTİFİKALI ŞARTNAME

Kaydon MTE-145T Döner Tabla Rulmanı Teknik Özellikleri

Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.

MERYDOM fabrikada doğrulandı · Kontrollü kayıt
Teknik parametreMERYDOM sertifikalı ürün değeri
MERYDOM sertifikalı ürün
Ürün markasıMERYDOM
MERYDOM modeliiMTE-145T
Şununla değiştirilebilirliği sertifikalıKaydon MTE-145T
Fabrika doğrulamasıSeviye 3 · Mühendislik doğrulamalı
İnceleyenMERYDOM Mühendislik Bölümü
Doğrulama meta verileriKontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz.
Malzemeler
Yapılandırılabilir bilezik malzemesi seçenekleri42CrMo / 50Mn
Keçe malzemesiNBR · Nitril kauçuk
Yapılandırılabilir ara parça malzemesi seçenekleriMühendislik naylonu / Pirinç
Tanımlama
Referans markaKaydon
SeriMt Seri
Referans modelMTE-145T
Ölçü sistemiİnçMetrik referans yanında gösterilir
Rulman yapısıDört nokta temaslı bilyalı
Dişli düzeniDıştan dişli
Boyutlar
Toplam dış çap (Do)12.286 inyaklaşık 312,06 mm
Toplam iç çap (di)5.709 inyaklaşık 145,01 mm
Toplam yükseklik (H)1.968 inyaklaşık 49,99 mm
İç bilezik yüksekliği (Hi)1.732 inyaklaşık 43,99 mm
Dış bilezik yüksekliği (Ho)1.732 inyaklaşık 43,99 mm
Dış bilezik cıvata dairesi (Lo)10.630 inyaklaşık 270 mm
İç bilezik cıvata dairesi (Li)6.890 inyaklaşık 175 mm
Dişli hatve çapı (D2)12.000 inyaklaşık 305 mm
Montaj ağırlığı (G)38 lbyaklaşık 17,237 kg
Yük değerleri
Maksimum diş yükü (Fz)7140 lbfyaklaşık 31,76 kN
Moment yük kapasitesi (Crm)26000 ft·lbfyaklaşık 35,25 kN·m
Montaj
Dış bilezik cıvata delikleri (no)16 delik · 5/8-11
İç bilezik cıvata delikleri (ni)16 delik · 5/8-11
Dişli
Hatve sistemiSPECIAL_DP
Source-defined gear pitch (Pd)kaynakta tanımlı 5/7 adımı
Diş sayısı (z2)60
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

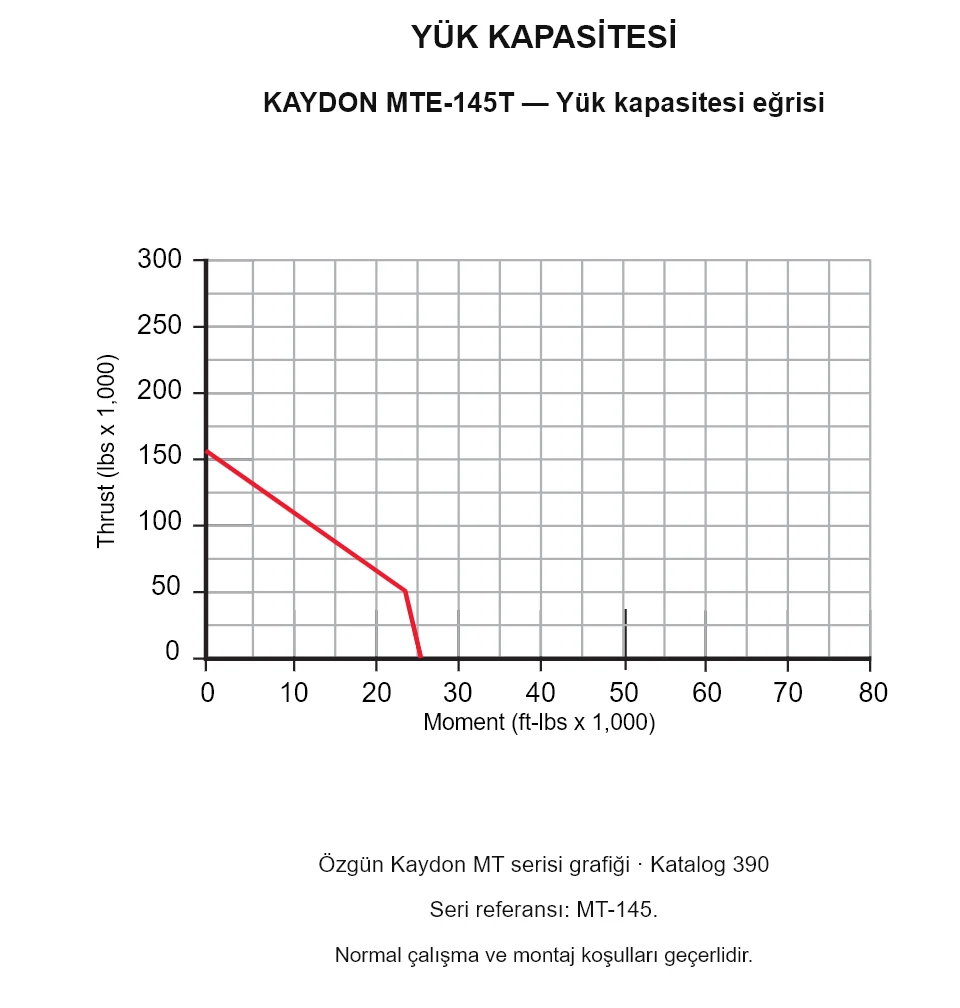

KAYDON MTE-145T — Yük kapasitesi eğrisi

KAYDON MTE-145T — Yük kapasitesi eğrisi

KAYDON MTE-145T — Yük kapasitesi eğrisi. Seri referansı: MT-145. Normal çalışma ve montaj koşulları geçerlidir.

KAYDON MTE-145T — Yük kapasitesi eğrisi. Seri referansı: MT-145. Normal çalışma ve montaj koşulları geçerlidir.
Mühendislik seçim notu

Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.

MERYDOM MÜHENDİSLİK

Kaydon MTE-145T için MERYDOM muadili

Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Sertifikalı değiştirilebilirlik

  • Eşleşen model tanımı ve montaj zarfı
  • İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
  • Referans yapılandırmayla eşleşen dişli düzeni

MERYDOM yapısı

  • Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
  • NBR nitril kauçuk sızdırmazlık sistemi
  • Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri

Fabrika dokümantasyonu

  • MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
  • Doğrulama kanıtı kontrollü dahili kayıtta tutulur
  • Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır

Uygulama onayı

  • Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
  • Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
  • Sıcaklık, ortam ve montaj koşullarını doğrulayın
MERYDOM MUADİL DESTEĞİ

Fiyat, teslimat ve uygulama onayına hazır mısınız?

Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model MTE-145T.
