MERYDOM KH-125E
MERYDOM tarafından fabrikada şu ürünle değiştirilebilirliği doğrulandı: Kaydon KH-125E. MERYDOM ürünü doğrudan çapraz referans için aynı model tanımını kullanır.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
KH-125E
MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon KH-125E.
MERYDOM doğrulamalıMühendislik doğrulaması · Rev. 1.0- Overall OD (Do)
- 16.500 in
- Overall ID (di)
- 8.625 in
- Toplam yükseklik
- 2.500 in
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 16 / 16 dış / iç
- Rulman tasarımı
- Ön yüklü dört nokta temaslı bilyalı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Rev. 1.0Ürün teknik özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | KH-125E |
| Şununla değiştirilebilirliği sertifikalı | Kaydon KH-125E |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| Onaylı çizim revizyonu | 1.0 |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Sertifika tarihi | 2026-08-15 |
| Malzemeler | |
| Bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | KH Seri |
| Referans model | KH-125E |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Ön yüklü dört nokta temaslı bilyalı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |

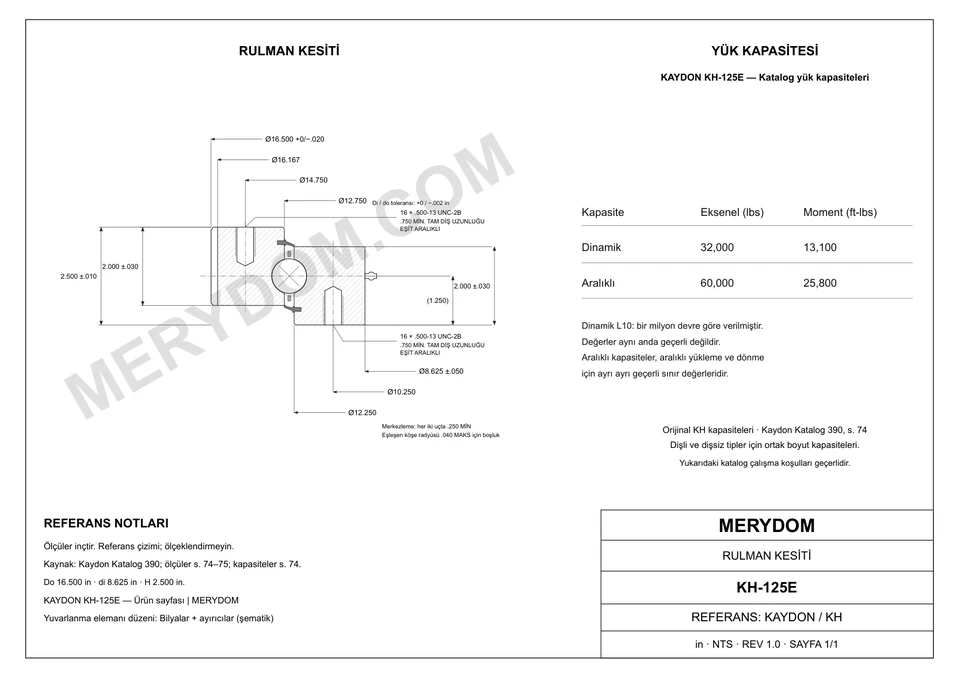

| Toplam dış çap (Do) | 16.500 in419.1 mm |
| Toplam iç çap (di) | 8.625 in219.075 mm |
| Toplam yükseklik (H) | 2.500 in63.5 mm |
| Dış bilezik iç çapı (Di) | 12.750 in323.85 mm |
| İç bilezik dış çapı (do) | 12.250 in311.15 mm |
| Dış bilezik cıvata dairesi (Lo) | 14.750 in374.65 mm |
| İç bilezik cıvata dairesi (Li) | 10.250 in260.35 mm |
| Dişli hatve çapı (D2) | 16.167 in410.642 mm |
| Assembly weight (G) | 75 lb34.019 kg |
| Yük değerleri | |
| Maksimum diş yükü (Fz) | 5480 lbf24,376.254 N |
| Moment yük kapasitesi (Crm) | 13100 in13,100 |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 16 delik · 0.500-13 UNC-2B; 0.750 min full thread |
| İç bilezik cıvata delikleri (ni) | 16 delik · 0.500-13 UNC-2B; 0.750 min full thread |
| Dişli | |
| Hatve sistemi | DP |
| Diametral adım (Pd) | 6.00000000 DP |
| Eşdeğer modül (m) | 4.233 mm |
| Diş sayısı (z2) | 97 |
Seviye 3 · MERYDOM mühendislik doğrulamalı2026-08-15 tarihinde MERYDOM Mühendislik Bölümü tarafından sertifikalandırıldı.
