MERYDOM HT10-48E1Z
MERYDOM tarafından fabrikada şu ürünle değiştirilebilirliği doğrulandı: Kaydon HT10-48E1Z. MERYDOM ürünü doğrudan çapraz referans için aynı model tanımını kullanır.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
HT10-48E1Z
MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon HT10-48E1Z.
MERYDOM doğrulamalıMühendislik doğrulaması · Rev. 1.0- Overall OD (Do)
- 53.840 in
- Overall ID (di)
- 42.000 in
- Toplam yükseklik
- 3.500 in
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 36 / 40 dış / iç
- Rulman tasarımı
- Dört nokta temaslı bilyalı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

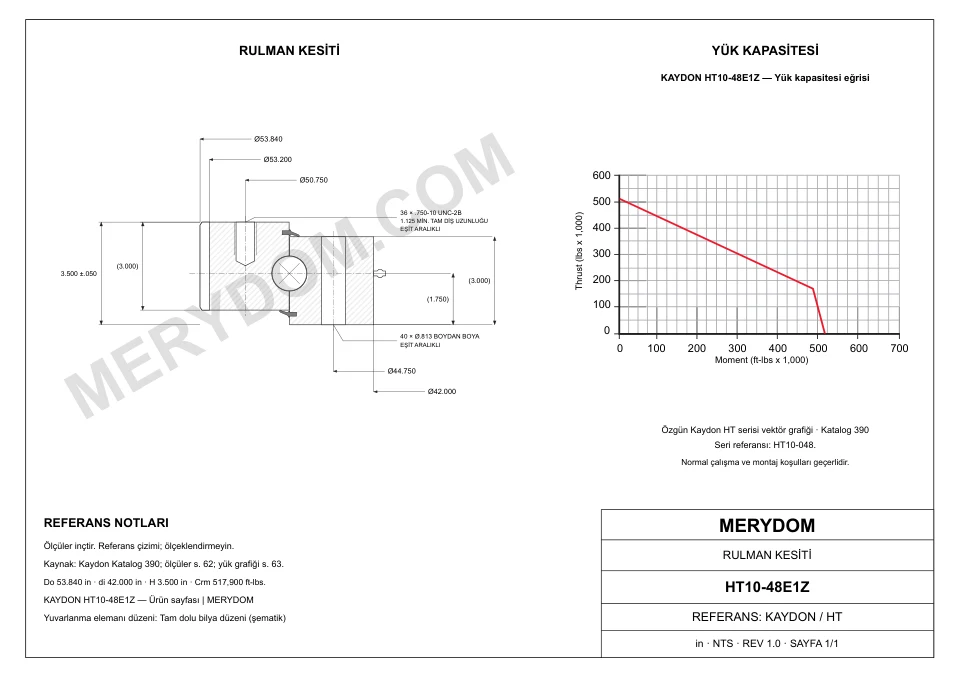

MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Rev. 1.0Ürün teknik özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | HT10-48E1Z |
| Şununla değiştirilebilirliği sertifikalı | Kaydon HT10-48E1Z |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| Onaylı çizim revizyonu | 1.0 |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Sertifika tarihi | 2026-08-15 |
| Malzemeler | |
| Bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | HT Seri |
| Referans model | HT10-48E1Z |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Dört nokta temaslı bilyalı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Toplam dış çap (Do) | 53.840 in1,367.536 mm |
| Toplam iç çap (di) | 42.000 in1,066.8 mm |
| Toplam yükseklik (H) | 3.500 in88.9 mm |
| Dış bilezik cıvata dairesi (Lo) | 50.750 in1,289.05 mm |
| İç bilezik cıvata dairesi (Li) | 44.750 in1,136.65 mm |
| Dişli hatve çapı (D2) | 53.200 in1,351.28 mm |
| Assembly weight (G) | 660 lb299.371 kg |
| Yük değerleri | |
| Maksimum diş yükü (Fz) | 18901 lbf84,075.837 N |
| Moment yük kapasitesi (Crm) | 517900 in517,900 |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 36 delik · 0.750-10 UNC-2B; 1.125 min full thread |
| İç bilezik cıvata delikleri (ni) | 40 delik · 0.813 through, equally spaced |
| Dişli | |
| Hatve sistemi | DP |
| Diametral adım (Pd) | 2.50000000 DP |
| Eşdeğer modül (m) | 10.16 mm |
| Diş sayısı (z2) | 133 |
Seviye 3 · MERYDOM mühendislik doğrulamalı2026-08-15 tarihinde MERYDOM Mühendislik Bölümü tarafından sertifikalandırıldı.
SERİ YÜK KAPASİTESİ

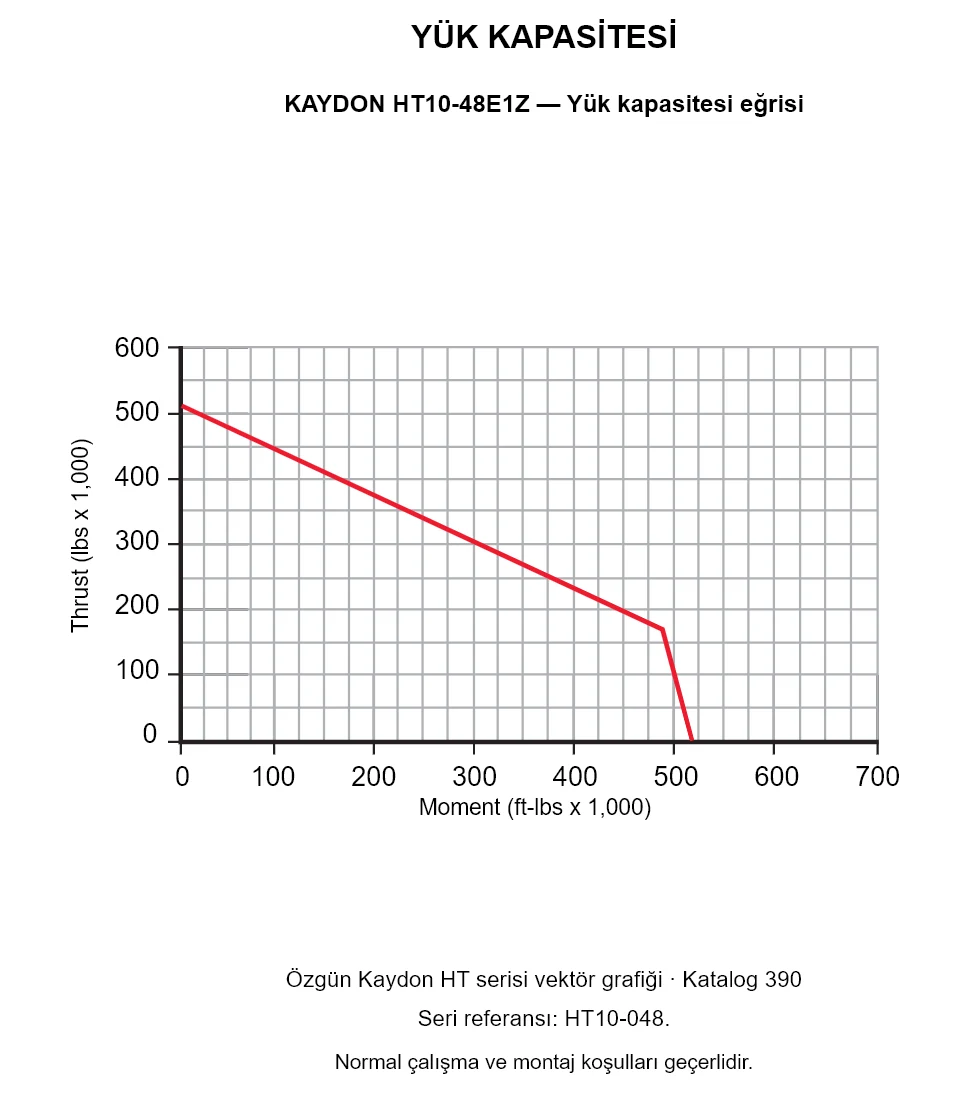

HT Serisi yük grafiği
