Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni
MERYDOM HS6-33E1Z
MERYDOM tarafından fabrikada şu ürünle değiştirilebilirliği doğrulandı: Kaydon HS6-33E1Z. MERYDOM ürünü doğrudan çapraz referans için aynı model tanımını kullanır.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
HS6-33E1Z

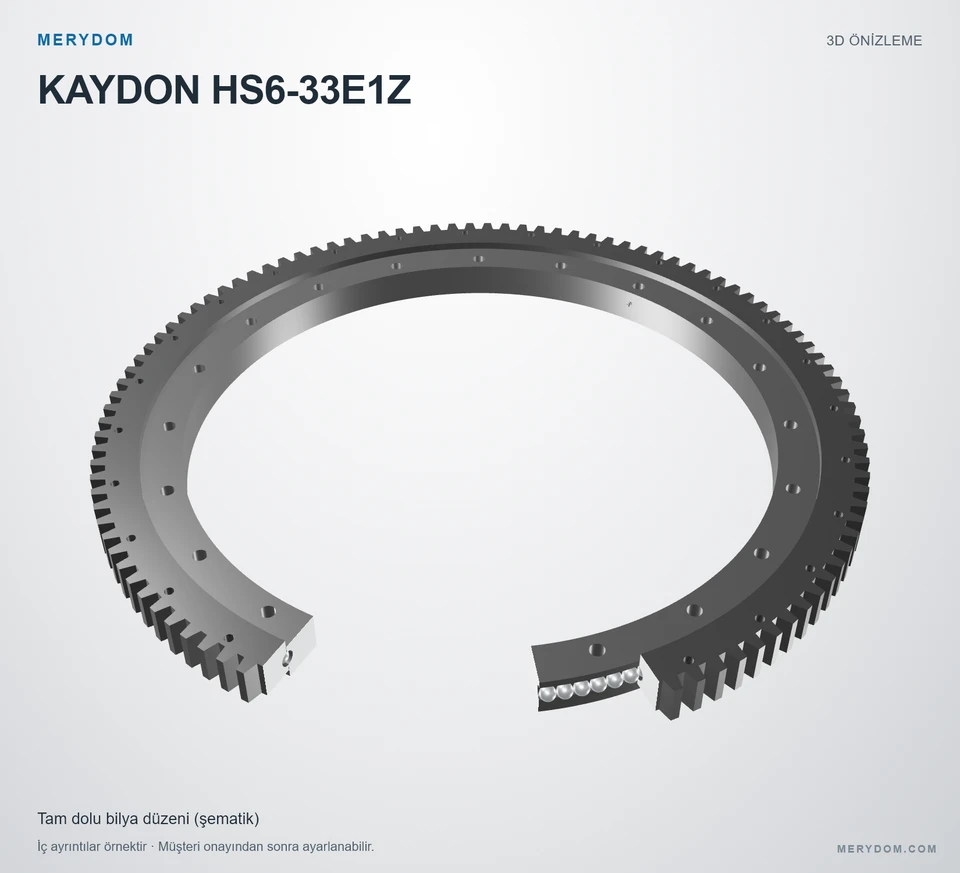

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon HS6-33E1Z.
MERYDOM doğrulamalıMühendislik doğrulaması · Rev. 1.0- Overall OD (Do)
- 37.200 in
- Overall ID (di)
- 28.830 in
- Toplam yükseklik
- 2.200 in
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 28 / 20 dış / iç
- Rulman tasarımı
- Dört nokta temaslı bilyalı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Rev. 1.0Ürün teknik özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | HS6-33E1Z |
| Şununla değiştirilebilirliği sertifikalı | Kaydon HS6-33E1Z |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| Onaylı çizim revizyonu | 1.0 |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Sertifika tarihi | 2026-08-15 |
| Malzemeler | |
| Bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | HS Seri |
| Referans model | HS6-33E1Z |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Dört nokta temaslı bilyalı |
| Dişli düzeni | Dıştan dişli |

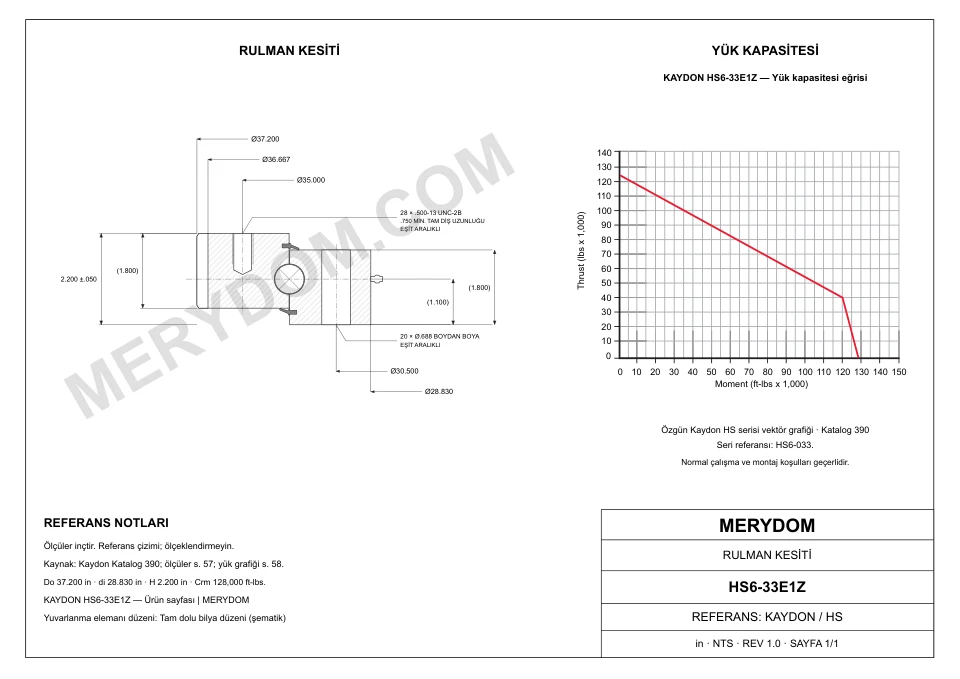

| Boyutlar | |
| Toplam dış çap (Do) | 37.200 in944.88 mm |
| Toplam iç çap (di) | 28.830 in732.282 mm |
| Toplam yükseklik (H) | 2.200 in55.88 mm |
| Dış bilezik cıvata dairesi (Lo) | 35.000 in889 mm |
| İç bilezik cıvata dairesi (Li) | 30.500 in774.7 mm |
| Dişli hatve çapı (D2) | 36.667 in931.342 mm |
| Assembly weight (G) | 188 lb85.275 kg |
| Yük değerleri | |
| Maksimum diş yükü (Fz) | 6817 lbf30,323.527 N |
| Moment yük kapasitesi (Crm) | 128000 in128,000 |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 28 delik · 0.500-13 UNC-2B; 0.750 min full thread |
| İç bilezik cıvata delikleri (ni) | 20 delik · 0.688 through, equally spaced |
| Dişli | |
| Hatve sistemi | DP |
| Diametral adım (Pd) | 3.00000000 DP |
| Eşdeğer modül (m) | 8.467 mm |
| Diş sayısı (z2) | 110 |
Seviye 3 · MERYDOM mühendislik doğrulamalı2026-08-15 tarihinde MERYDOM Mühendislik Bölümü tarafından sertifikalandırıldı.

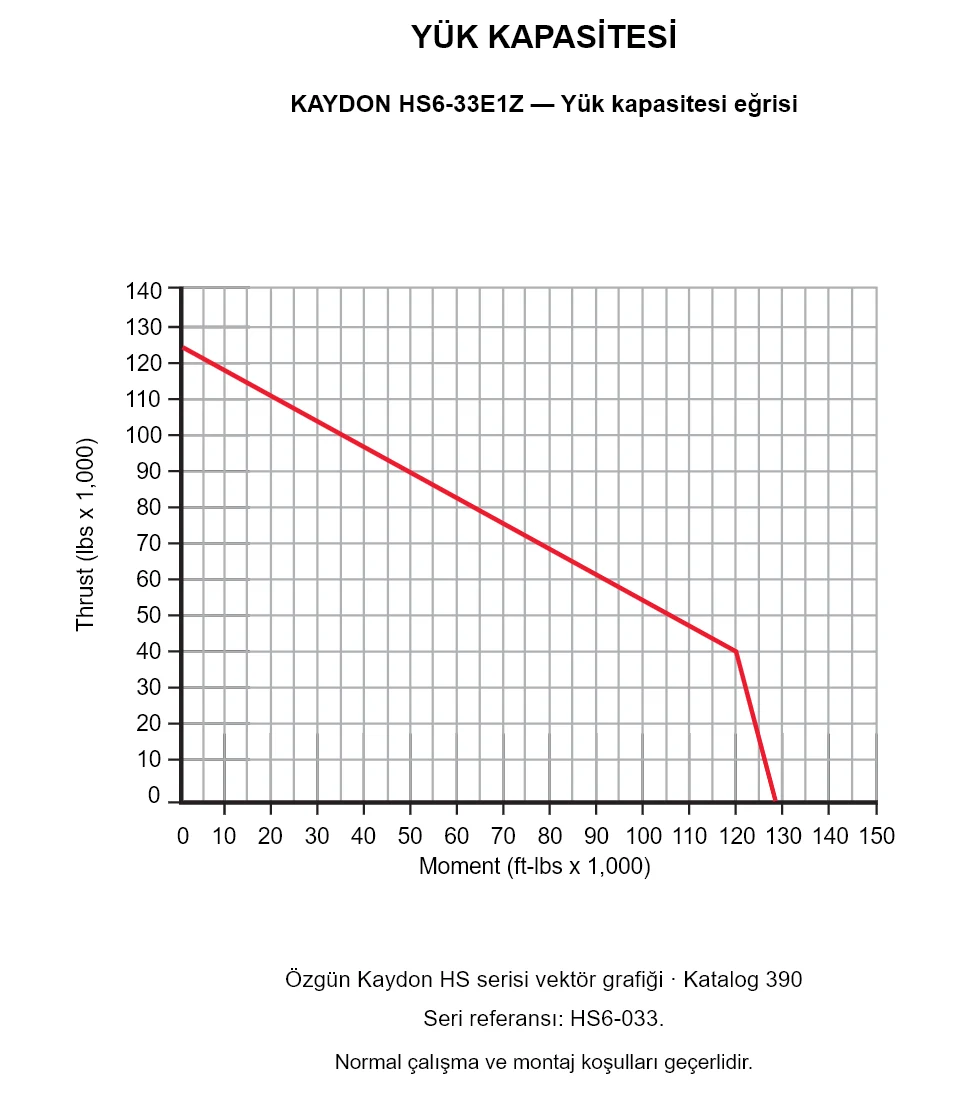

SERİ YÜK KAPASİTESİ
HS Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Fabrikada doğrulanmış muadil tasarım
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Varsayılan onaylı çizim revizyonu 1.0
- Sertifika tarihi veri içe aktarma kaydına bağlıdır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
