Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni
Kaydon HS6-21P1Z Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon HS6-21P1Z. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Kaydon HS6-21P1Z. Seri: Hs. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: Dişlisiz.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
HS6-21P1Z
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon HS6-21P1Z.
- Overall OD (Do)
- 25.500 in
- Overall ID (di)
- 17.000 in
- Toplam yükseklik
- 2.200 in
- Dişli düzeni
- Dişlisiz
- Montaj delikleri
- 12 / 15 dış / iç
- Rulman tasarımı
- Dört nokta temaslı bilyalı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

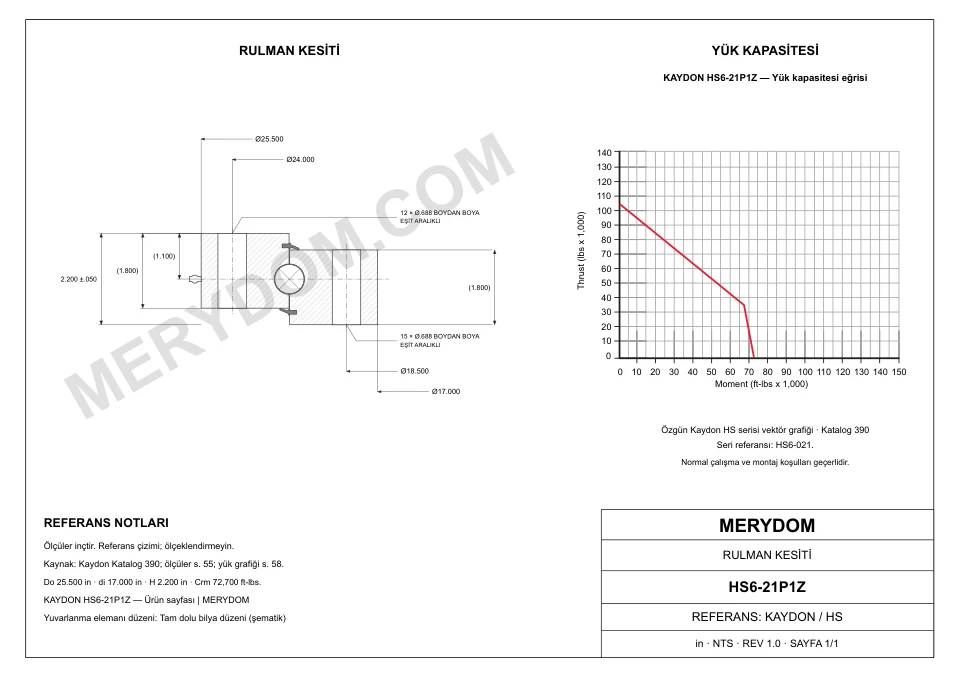

Boyutlar
- Toplam dış çap (Do)
- 25.500 inyaklaşık 648 mm
- Toplam iç çap (di)
- 17.000 inyaklaşık 432 mm
- Toplam yükseklik (H)
- 2.200 inyaklaşık 56 mm
- Montaj ağırlığı (G)
- 137 lbyaklaşık 62,142 kg
- İç bilezik yüksekliği (Hi)
- 1.800 inyaklaşık 46 mm
- Dış bilezik yüksekliği (Ho)
- 1.800 inyaklaşık 46 mm
Montaj
- Dış bilezik cıvata dairesi (Lo)
- 24.000 inyaklaşık 610 mm
- İç bilezik cıvata dairesi (Li)
- 18.500 inyaklaşık 470 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtKaydon HS6-21P1Z Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | HS6-21P1Z |
| Şununla değiştirilebilirliği sertifikalı | Kaydon HS6-21P1Z |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | Hs Seri |
| Referans model | HS6-21P1Z |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Dört nokta temaslı bilyalı |
| Dişli düzeni | Dişlisiz |
| Boyutlar | |
| Toplam dış çap (Do) | 25.500 inyaklaşık 648 mm |
| Toplam iç çap (di) | 17.000 inyaklaşık 432 mm |
| Toplam yükseklik (H) | 2.200 inyaklaşık 56 mm |
| İç bilezik yüksekliği (Hi) | 1.800 inyaklaşık 46 mm |
| Dış bilezik yüksekliği (Ho) | 1.800 inyaklaşık 46 mm |
| Dış bilezik cıvata dairesi (Lo) | 24.000 inyaklaşık 610 mm |
| İç bilezik cıvata dairesi (Li) | 18.500 inyaklaşık 470 mm |
| Montaj ağırlığı (G) | 137 lbyaklaşık 62,142 kg |
| Yük değerleri | |
| Moment yük kapasitesi (Crm) | 72700 ft·lbfyaklaşık 98,57 kN·m |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 12 delik · 0.688 through, equally spaced |
| İç bilezik cıvata delikleri (ni) | 15 delik · 0.688 through, equally spaced |
| Dişli | |
| Entegre dişli | Uygulanamaz |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

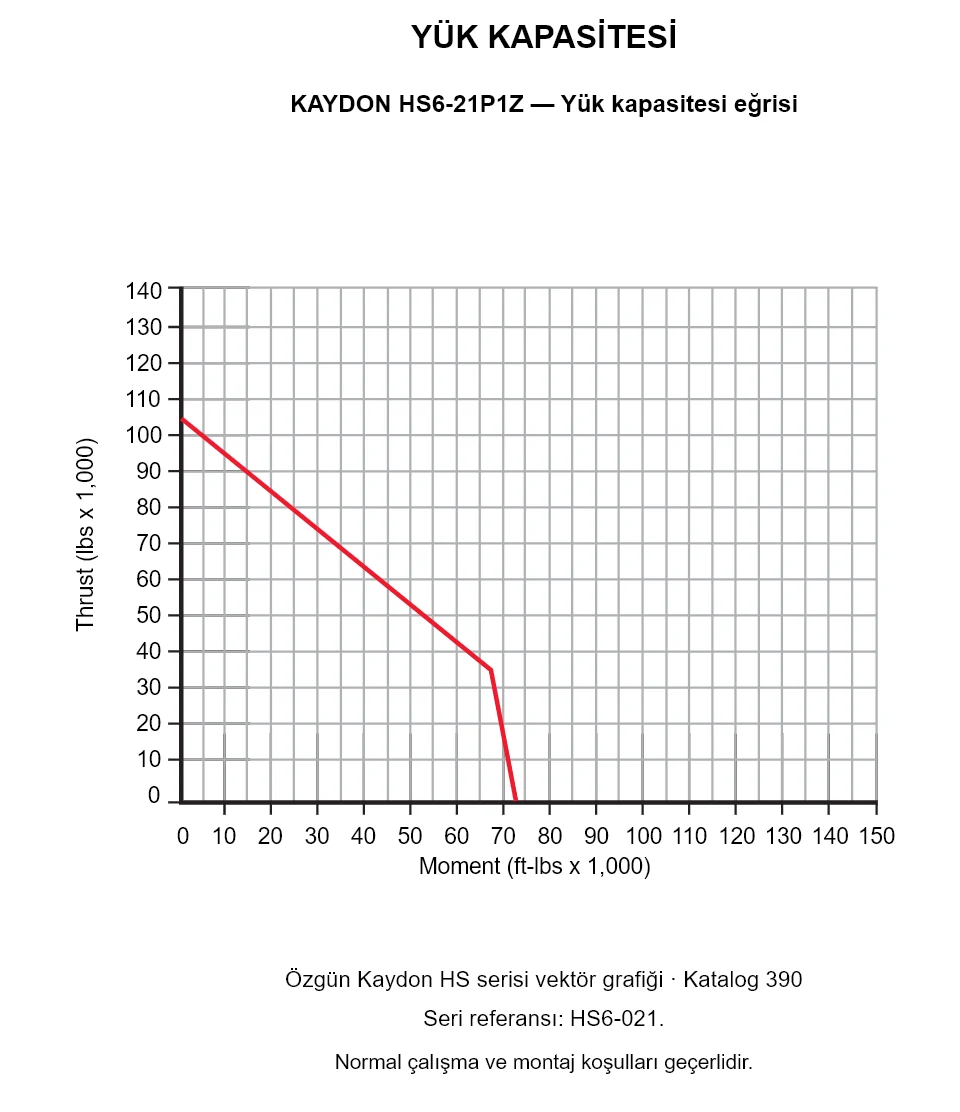

KAYDON HS6-21P1Z — Yük kapasitesi eğrisi
KAYDON HS6-21P1Z — Yük kapasitesi eğrisi
KAYDON HS6-21P1Z — Yük kapasitesi eğrisi. Seri referansı: HS6-021. Normal çalışma ve montaj koşulları geçerlidir.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK

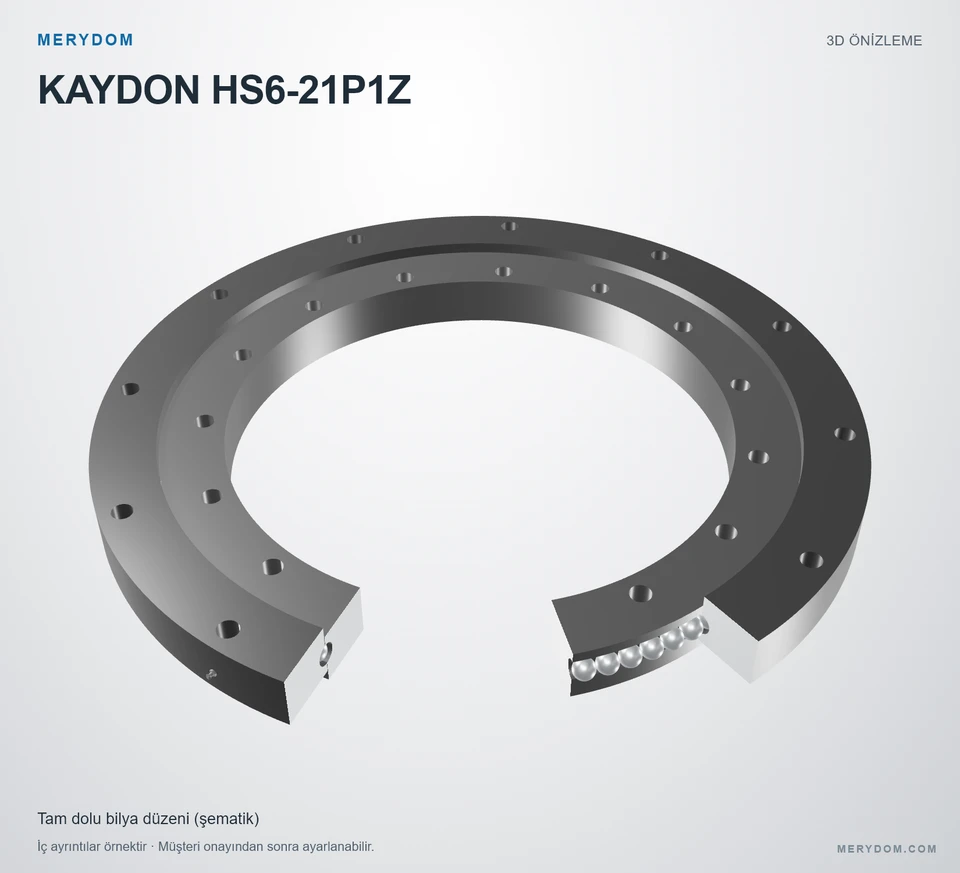

Kaydon HS6-21P1Z için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
MERYDOM MUADİL DESTEĞİ
Fiyat ve teslimat isteFiyat, teslimat ve uygulama onayına hazır mısınız?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model HS6-21P1Z.
