Kaydon 16385001 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16385001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Kaydon 16385001. Seri: Tr. Rulman yapısı: Üç sıralı makaralı. Dişli düzeni: İçten dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
16385001
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16385001.
- Overall OD (Do)
- 228.000 in
- Overall ID (di)
- 198.000 in
- Toplam yükseklik
- 11.750 in
- Dişli düzeni
- İçten dişli
- Montaj delikleri
- 150 / 150 dış / iç
- Rulman tasarımı
- Üç sıralı makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam dış çap (Do)
- 228.000 inyaklaşık 5 791 mm
- Toplam iç çap (di)
- 198.000 inyaklaşık 5 029 mm
- Dış bilezik iç çapı (Di)
- 213.630 inyaklaşık 5 426,2 mm
- İç bilezik dış çapı (do)
- 214.130 inyaklaşık 5 438,9 mm
- İç bilezik gövde iç çapı (dr)
- 203.000 inyaklaşık 5 156 mm
- Toplam yükseklik (H)
- 11.750 inyaklaşık 298,5 mm
- Montaj ağırlığı (G)
- 24950 lbyaklaşık 11 317,13 kg
- İç bilezik yüksekliği (Hi)
- 9.250 inyaklaşık 235 mm
- Dış bilezik yüksekliği (Ho)
- 11.250 inyaklaşık 285,8 mm
Montaj
- Dış bilezik cıvata dairesi (Lo)
- 224.000 inyaklaşık 5 690 mm
- İç bilezik cıvata dairesi (Li)
- 207.000 inyaklaşık 5 258 mm
Dişli
- Dişli hatve çapı (D2)
- 200.000 inyaklaşık 5 080 mm
- Diametral adım (Pd)
- 1
- Diş sayısı (z2)
- 200
- Catalogue gear face width (b2)
- 6.000 inyaklaşık 152 mm

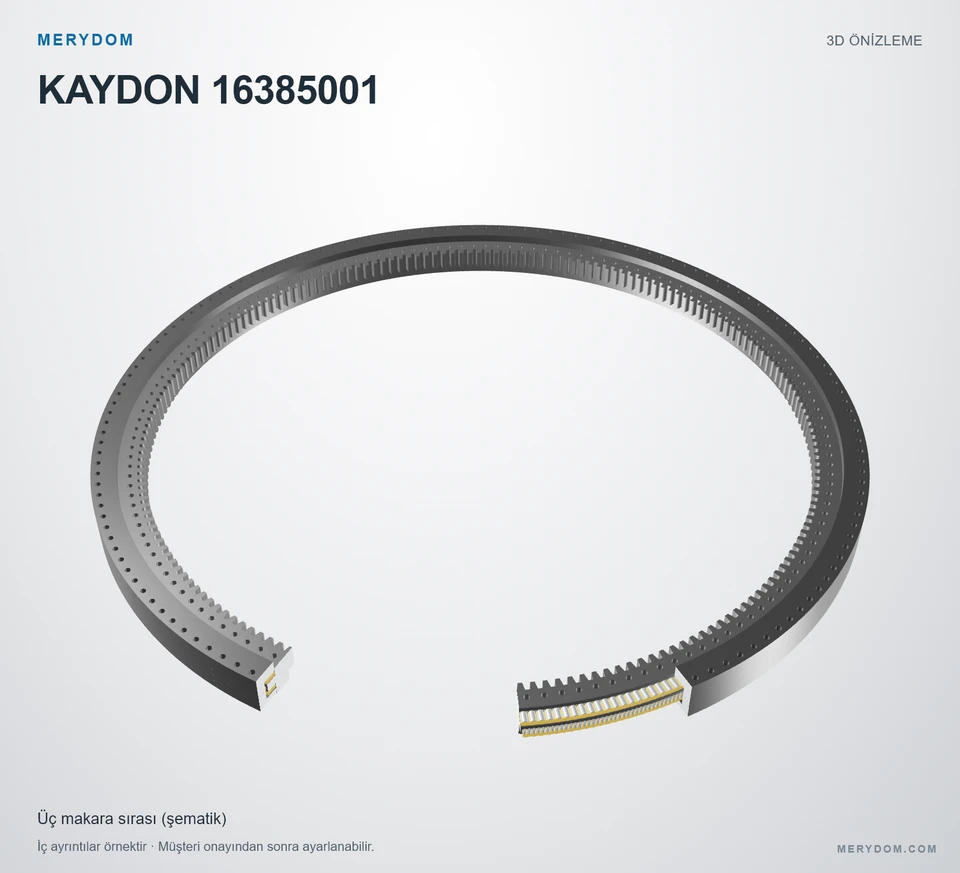

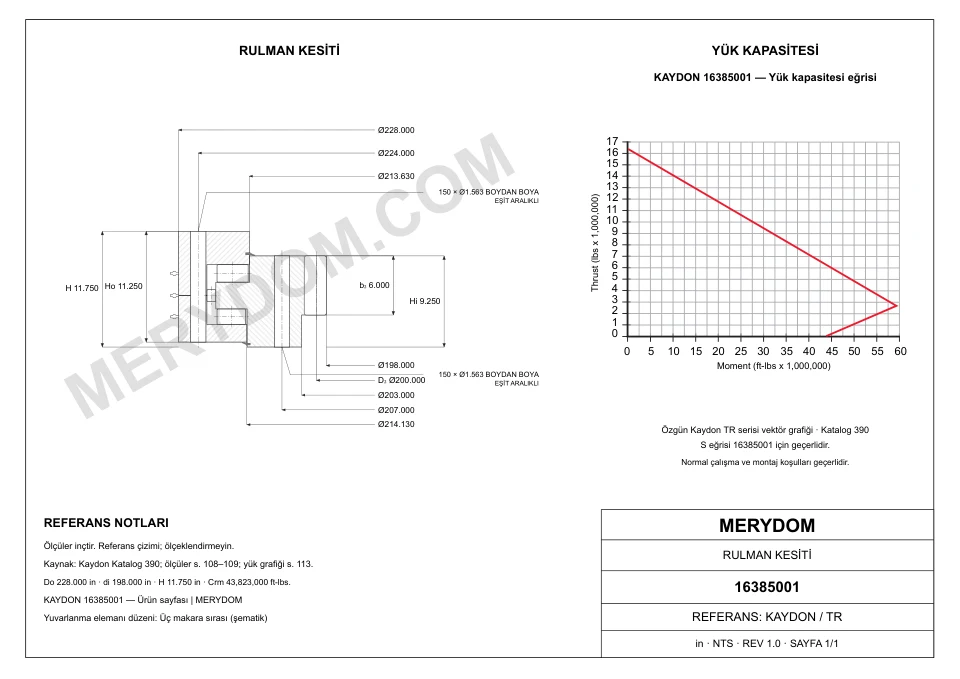

MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtKaydon 16385001 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 16385001 |
| Şununla değiştirilebilirliği sertifikalı | Kaydon 16385001 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | Tr Seri |
| Referans model | 16385001 |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Üç sıralı makaralı |
| Dişli düzeni | İçten dişli |
| Boyutlar | |
| Toplam dış çap (Do) | 228.000 inyaklaşık 5 791 mm |
| Toplam iç çap (di) | 198.000 inyaklaşık 5 029 mm |
| Toplam yükseklik (H) | 11.750 inyaklaşık 298,5 mm |
| İç bilezik yüksekliği (Hi) | 9.250 inyaklaşık 235 mm |
| Dış bilezik yüksekliği (Ho) | 11.250 inyaklaşık 285,8 mm |
| Dış bilezik iç çapı (Di) | 213.630 inyaklaşık 5 426,2 mm |
| İç bilezik dış çapı (do) | 214.130 inyaklaşık 5 438,9 mm |
| İç bilezik gövde iç çapı (dr) | 203.000 inyaklaşık 5 156 mm |
| Dış bilezik cıvata dairesi (Lo) | 224.000 inyaklaşık 5 690 mm |
| İç bilezik cıvata dairesi (Li) | 207.000 inyaklaşık 5 258 mm |
| Dişli hatve çapı (D2) | 200.000 inyaklaşık 5 080 mm |
| Montaj ağırlığı (G) | 24950 lbyaklaşık 11 317,13 kg |
| Yük değerleri | |
| Maksimum diş yükü (Fz) | 130700 lbfyaklaşık 581,38 kN |
| Moment yük kapasitesi (Crm) | 43823000 ft·lbfyaklaşık 59 416,01 kN·m |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 150 delik · 1.563 |
| İç bilezik cıvata delikleri (ni) | 150 delik · 1.563 |
| Dişli | |
| Hatve sistemi | DP |
| Kaynak diametral adımı (Pd) | 1 DP |
| Eşdeğer modül (derived reference only) (m) | 25.4 mm |
| Diş sayısı (z2) | 200 |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

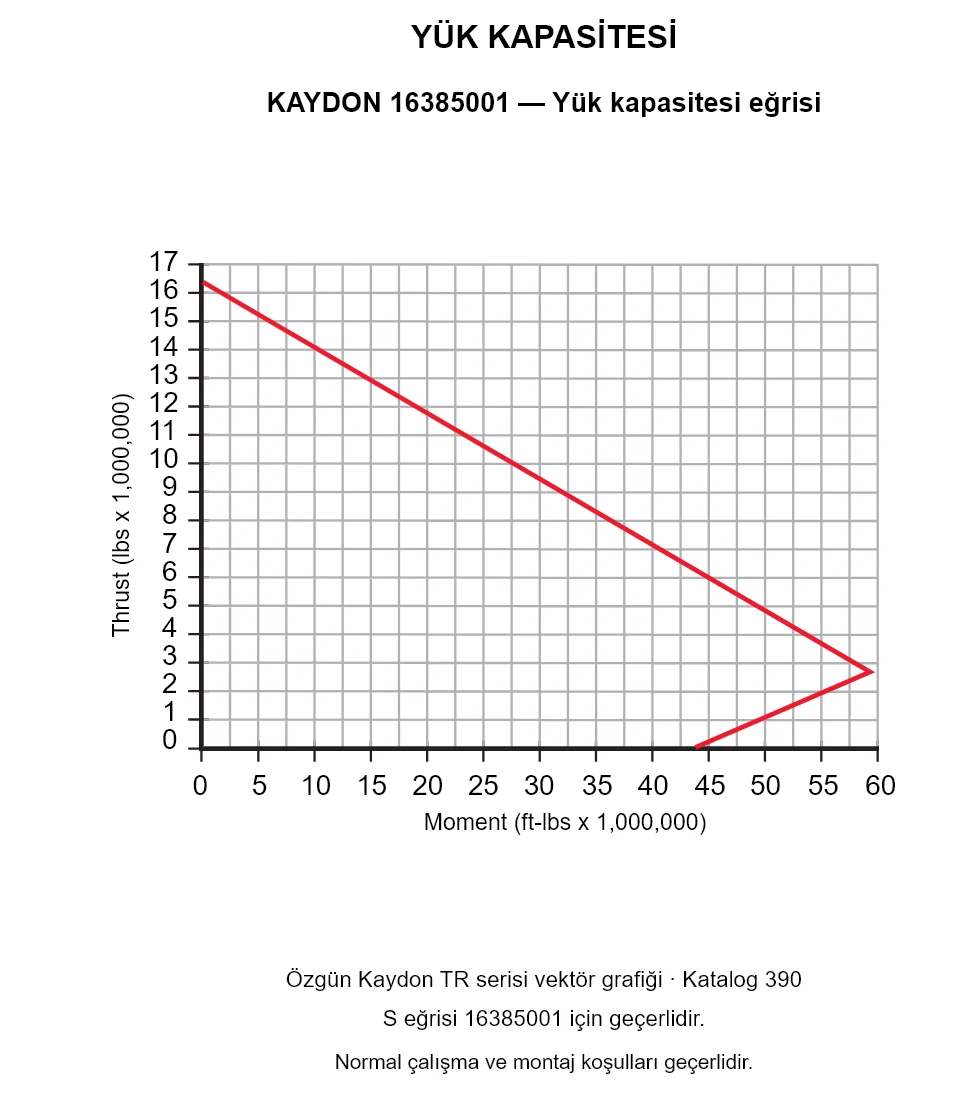

KAYDON 16385001 — Yük kapasitesi eğrisi
KAYDON 16385001 — Yük kapasitesi eğrisi
KAYDON 16385001 — Yük kapasitesi eğrisi. Normal çalışma ve montaj koşulları geçerlidir.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Kaydon 16385001 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
