Kaydon 16322001 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16322001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: Kaydon 16322001. Seri: Xr. Rulman yapısı: Çapraz makaralı. Dişli düzeni: Dişlisiz.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
16322001
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16322001.
- Overall OD (Do)
- 46.250 in
- Overall ID (di)
- 34.250 in
- Toplam yükseklik
- 4.250 in
- Dişli düzeni
- Dişlisiz
- Montaj delikleri
- 28 / 28 dış / iç
- Rulman tasarımı
- Çapraz makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

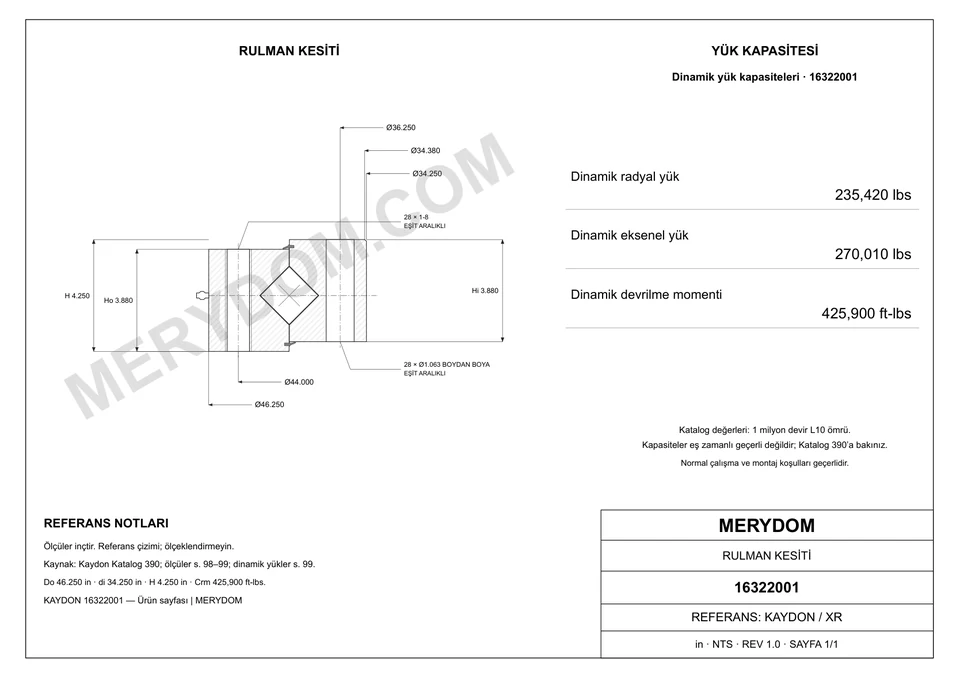

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam dış çap (Do)
- 46.250 inyaklaşık 1 174,8 mm
- Toplam iç çap (di)
- 34.250 inyaklaşık 870 mm
- İç bilezik gövde iç çapı (dr)
- 34.380 inyaklaşık 873,3 mm
- Toplam yükseklik (H)
- 4.250 inyaklaşık 108 mm
- Montaj ağırlığı (G)
- 765 lbyaklaşık 346,998 kg
- İç bilezik yüksekliği (Hi)
- 3.880 inyaklaşık 98,6 mm
- Dış bilezik yüksekliği (Ho)
- 3.880 inyaklaşık 98,6 mm
Montaj
- Dış bilezik cıvata dairesi (Lo)
- 44.000 inyaklaşık 1 118 mm
- İç bilezik cıvata dairesi (Li)
- 36.250 inyaklaşık 920,8 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtKaydon 16322001 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 16322001 |
| Şununla değiştirilebilirliği sertifikalı | Kaydon 16322001 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | Xr Seri |
| Referans model | 16322001 |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Çapraz makaralı |
| Dişli düzeni | Dişlisiz |
| Boyutlar | |
| Toplam dış çap (Do) | 46.250 inyaklaşık 1 174,8 mm |
| Toplam iç çap (di) | 34.250 inyaklaşık 870 mm |
| Toplam yükseklik (H) | 4.250 inyaklaşık 108 mm |
| İç bilezik yüksekliği (Hi) | 3.880 inyaklaşık 98,6 mm |
| Dış bilezik yüksekliği (Ho) | 3.880 inyaklaşık 98,6 mm |
| İç bilezik gövde iç çapı (dr) | 34.380 inyaklaşık 873,3 mm |
| Dış bilezik cıvata dairesi (Lo) | 44.000 inyaklaşık 1 118 mm |
| İç bilezik cıvata dairesi (Li) | 36.250 inyaklaşık 920,8 mm |
| Montaj ağırlığı (G) | 765 lbyaklaşık 346,998 kg |
| Yük değerleri | |
| Dinamik radyal yük kapasitesi · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 235420.0000000000 lbfyaklaşık 1 047,2 kN |
| Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 270010.0000000000 lbfyaklaşık 1 201,06 kN |
| Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 425900.0000000000 ft·lbfyaklaşık 577,44 kN·m |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 28 delik · 1-8 |
| İç bilezik cıvata delikleri (ni) | 28 delik · 1.063 |
| Dişli | |
| Entegre dişli | Uygulanamaz |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.
MERYDOM MÜHENDİSLİK
Kaydon 16322001 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
