MERYDOM · Fabrikada sertifikalı muadil

Kaydon 16280001 Döner Tabla Rulmanı Muadili

Seviye 3 doğrulandı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16280001. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Referans model: Kaydon 16280001. Seri: Dt. Rulman yapısı: Sekiz nokta temaslı bilyalı. Dişli düzeni: İçten dişli.

Fiyat ve teslimat isteMuadil kataloğuna dön
Muadil kataloğuna dön

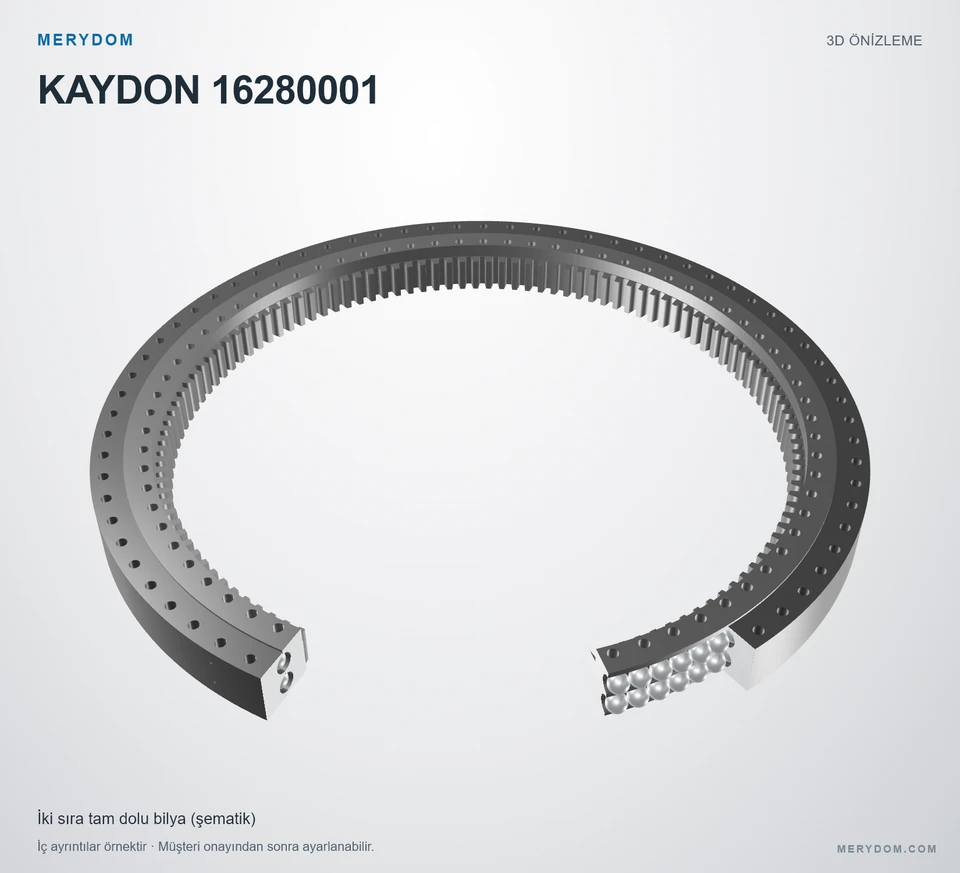

KAYDON 16280001 — 3D model önizlemesi
MERYDOM MARKASI · SERTİFİKALI MUADİL

16280001

MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı

MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16280001.

Sertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓
Overall OD (Do)
121.000 in
Overall ID (di)
98.400 in
Toplam yükseklik
8.750 in
Dişli düzeni
İçten dişli
Montaj delikleri
72 / 72 dış / iç
Rulman tasarımı
Sekiz nokta temaslı bilyalı
Fabrika güvencesi
  • Doğrulanmış boyutsal değiştirilebilirlik
  • MERYDOM kontrollü malzemeler
  • Fabrika dokümantasyonu mevcut

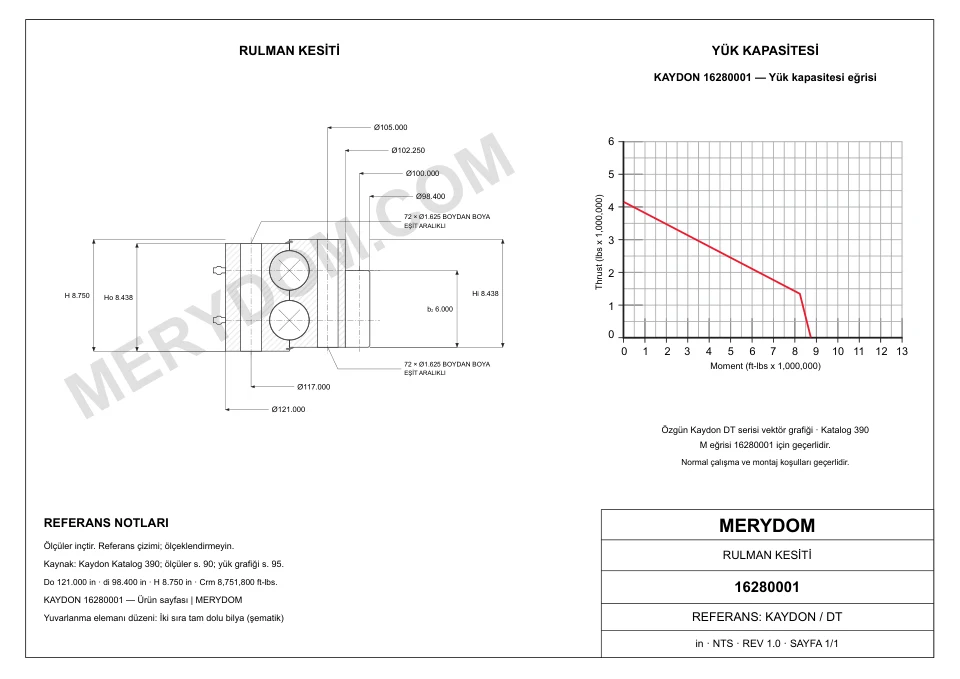

ÜRÜN ÖLÇÜLERİ

Yayımlanmış ölçüler ve bağlantı arayüzleri

Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.

Tüm teknik özellikleri görüntüle ↓

Boyutlar

Toplam dış çap (Do)
121.000 inyaklaşık 3 073 mm
Toplam iç çap (di)
98.400 inyaklaşık 2 499 mm
İç bilezik gövde iç çapı (dr)
102.250 inyaklaşık 2 597,2 mm
Toplam yükseklik (H)
8.750 inyaklaşık 222,3 mm
Montaj ağırlığı (G)
7440 lbyaklaşık 3 374,727 kg
İç bilezik yüksekliği (Hi)
8.438 inyaklaşık 214,33 mm
Dış bilezik yüksekliği (Ho)
8.438 inyaklaşık 214,33 mm

Montaj

Dış bilezik cıvata dairesi (Lo)
117.000 inyaklaşık 2 972 mm
İç bilezik cıvata dairesi (Li)
105.000 inyaklaşık 2 667 mm

Dişli

Dişli hatve çapı (D2)
100.000 inyaklaşık 2 540 mm
Diametral adım (Pd)
1,25
Diş sayısı (z2)
125
Catalogue gear face width (b2)
6.000 inyaklaşık 152 mm
MERYDOM SERTİFİKALI ŞARTNAME

Kaydon 16280001 Döner Tabla Rulmanı Teknik Özellikleri

Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.

MERYDOM fabrikada doğrulandı · Kontrollü kayıt
Teknik parametreMERYDOM sertifikalı ürün değeri
MERYDOM sertifikalı ürün
Ürün markasıMERYDOM
MERYDOM modelii16280001
Şununla değiştirilebilirliği sertifikalıKaydon 16280001
Fabrika doğrulamasıSeviye 3 · Mühendislik doğrulamalı
İnceleyenMERYDOM Mühendislik Bölümü
Doğrulama meta verileriKontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz.
Malzemeler
Yapılandırılabilir bilezik malzemesi seçenekleri42CrMo / 50Mn
Keçe malzemesiNBR · Nitril kauçuk
Yapılandırılabilir ara parça malzemesi seçenekleriMühendislik naylonu / Pirinç
Tanımlama
Referans markaKaydon
SeriDt Seri
Referans model16280001
Ölçü sistemiİnçMetrik referans yanında gösterilir
Rulman yapısıSekiz nokta temaslı bilyalı
Dişli düzeniİçten dişli
Boyutlar
Toplam dış çap (Do)121.000 inyaklaşık 3 073 mm
Toplam iç çap (di)98.400 inyaklaşık 2 499 mm
Toplam yükseklik (H)8.750 inyaklaşık 222,3 mm
İç bilezik yüksekliği (Hi)8.438 inyaklaşık 214,33 mm
Dış bilezik yüksekliği (Ho)8.438 inyaklaşık 214,33 mm
İç bilezik gövde iç çapı (dr)102.250 inyaklaşık 2 597,2 mm
Dış bilezik cıvata dairesi (Lo)117.000 inyaklaşık 2 972 mm
İç bilezik cıvata dairesi (Li)105.000 inyaklaşık 2 667 mm
Dişli hatve çapı (D2)100.000 inyaklaşık 2 540 mm
Montaj ağırlığı (G)7440 lbyaklaşık 3 374,727 kg
Yük değerleri
Maksimum diş yükü (Fz)106940 lbfyaklaşık 475,69 kN
Moment yük kapasitesi (Crm)8751800 ft·lbfyaklaşık 11 865,85 kN·m
Montaj
Dış bilezik cıvata delikleri (no)72 delik · 1.625
İç bilezik cıvata delikleri (ni)72 delik · 1.625
Dişli
Hatve sistemiDP
Kaynak diametral adımı (Pd)1.25 DP
Eşdeğer modül (derived reference only) (m)20.32 mm
Diş sayısı (z2)125
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

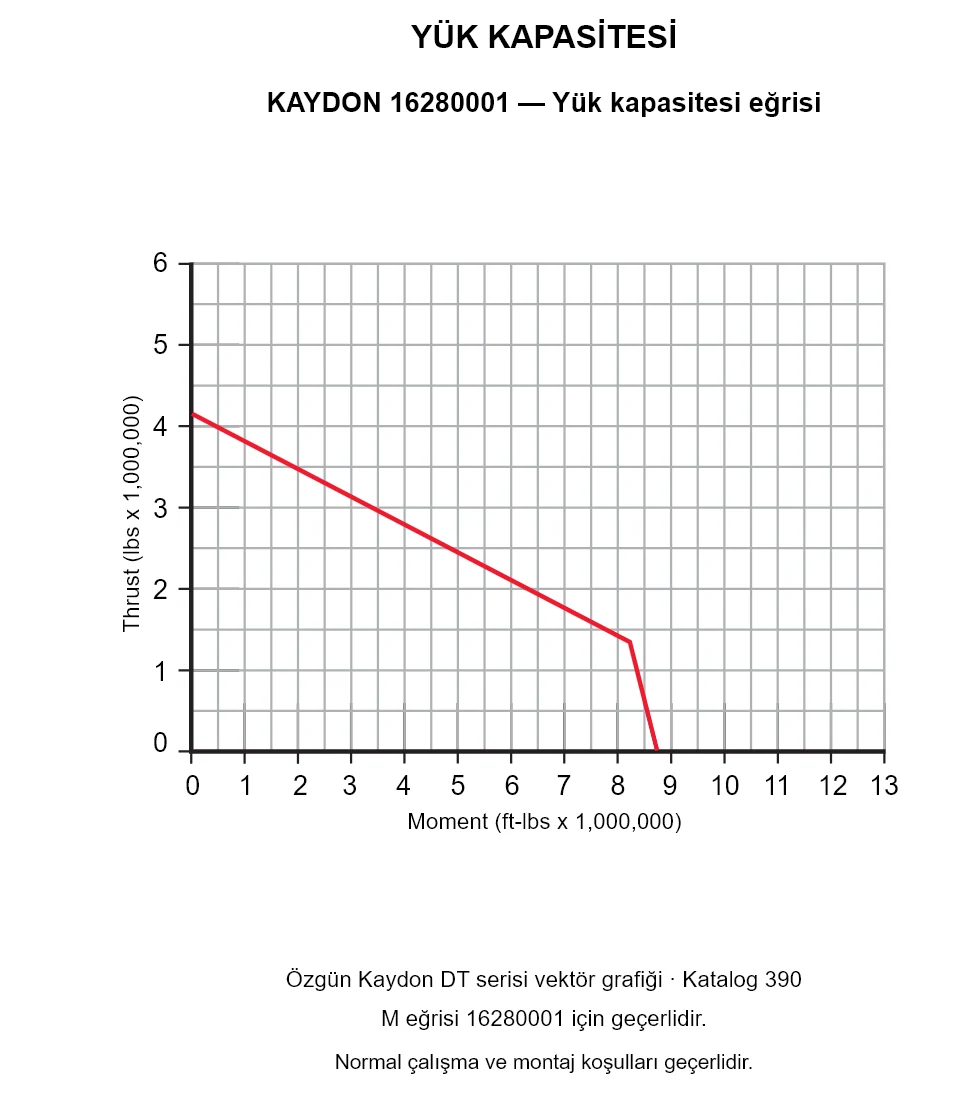

KAYDON 16280001 — Yük kapasitesi eğrisi

KAYDON 16280001 — Yük kapasitesi eğrisi

KAYDON 16280001 — Yük kapasitesi eğrisi. Normal çalışma ve montaj koşulları geçerlidir.

KAYDON 16280001 — Yük kapasitesi eğrisi. Normal çalışma ve montaj koşulları geçerlidir.
Mühendislik seçim notu

Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.

MERYDOM MÜHENDİSLİK

Kaydon 16280001 için MERYDOM muadili

Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.

Sertifikalı değiştirilebilirlik

  • Eşleşen model tanımı ve montaj zarfı
  • İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
  • Referans yapılandırmayla eşleşen dişli düzeni

MERYDOM yapısı

  • Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
  • NBR nitril kauçuk sızdırmazlık sistemi
  • Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri

Fabrika dokümantasyonu

  • MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
  • Doğrulama kanıtı kontrollü dahili kayıtta tutulur
  • Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır

Uygulama onayı

  • Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
  • Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
  • Sıcaklık, ortam ve montaj koşullarını doğrulayın
