MERYDOM 16276001
MERYDOM tarafından fabrikada şu ürünle değiştirilebilirliği doğrulandı: Kaydon 16276001. MERYDOM ürünü doğrudan çapraz referans için aynı model tanımını kullanır.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi

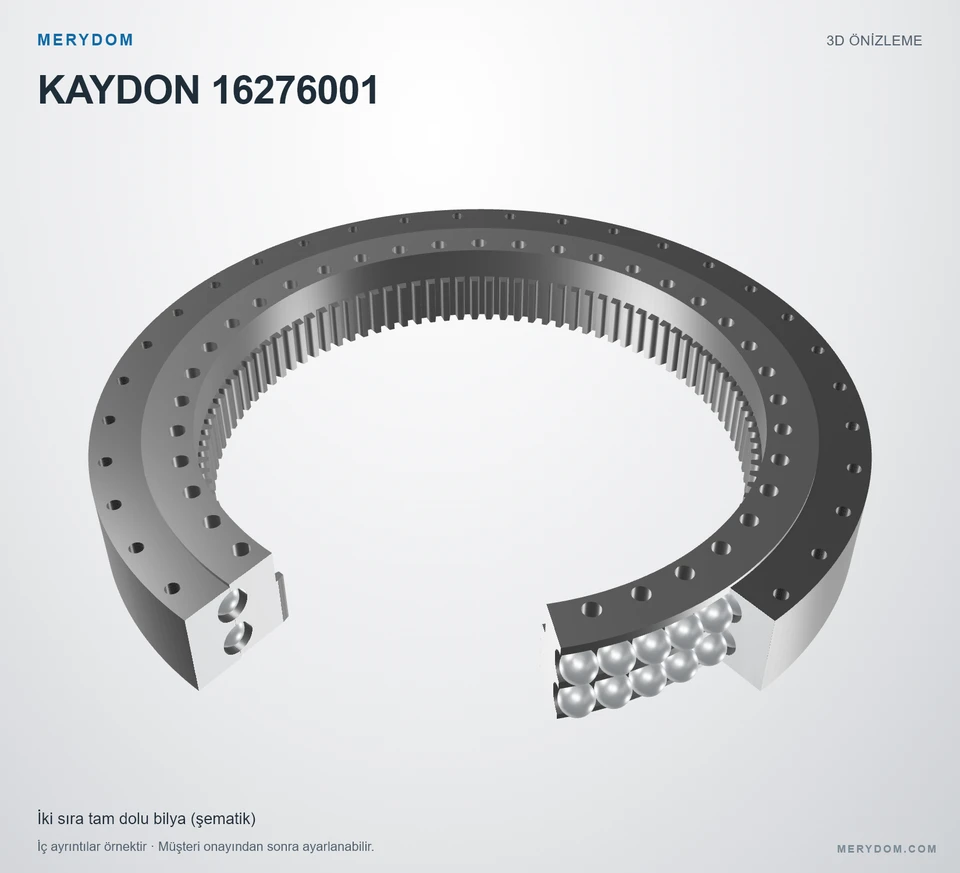

16276001
MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: Kaydon 16276001.
MERYDOM doğrulamalıMühendislik doğrulaması · Rev. 1.0- Overall OD (Do)
- 70.500 in
- Overall ID (di)
- 50.200 in
- Toplam yükseklik
- 8.625 in
- Dişli düzeni
- İçten dişli
- Montaj delikleri
- 36 / 40 dış / iç
- Rulman tasarımı
- Sekiz nokta temaslı bilyalı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Rev. 1.0Ürün teknik özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 16276001 |
| Şununla değiştirilebilirliği sertifikalı | Kaydon 16276001 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| Onaylı çizim revizyonu | 1.0 |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Sertifika tarihi | 2026-08-15 |
| Malzemeler | |
| Bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | Kaydon |
| Seri | DT Seri |
| Referans model | 16276001 |
| Ölçü sistemi | İnçMetrik referans yanında gösterilir |
| Rulman yapısı | Sekiz nokta temaslı bilyalı |
| Dişli düzeni | İçten dişli |
| Boyutlar | |

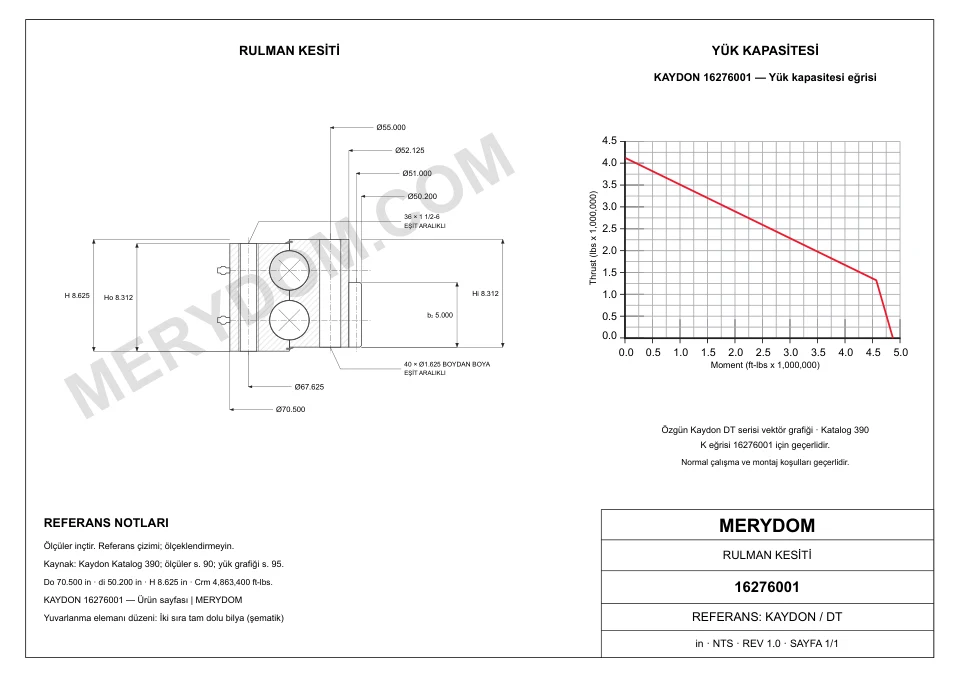

| Toplam dış çap (Do) | 70.500 in1,790.7 mm |
| Toplam iç çap (di) | 50.200 in1,275.08 mm |
| Toplam yükseklik (H) | 8.625 in219.075 mm |
| İç bilezik gövde iç çapı (dr) | 52.125 in1,323.975 mm |
| Dış bilezik cıvata dairesi (Lo) | 67.625 in1,717.675 mm |
| İç bilezik cıvata dairesi (Li) | 55.000 in1,397 mm |
| Dişli hatve çapı (D2) | 51.000 in1,295.4 mm |
| Assembly weight (G) | 3700 lb1,678.292 kg |
| Yük değerleri | |
| Maksimum diş yükü (Fz) | 56400 lbf250,879.699 N |
| Moment yük kapasitesi (Crm) | 4863400 in4,863,400 |
| Montaj | |
| Dış bilezik cıvata delikleri (no) | 36 delik · 1 1/2-6 |
| İç bilezik cıvata delikleri (ni) | 40 delik · 1.625 |
| Dişli | |
| Hatve sistemi | DP |
| Diametral adım (Pd) | 2.00000000 DP |
| Eşdeğer modül (m) | 12.7 mm |
| Diş sayısı (z2) | 102 |
Seviye 3 · MERYDOM mühendislik doğrulamalı2026-08-15 tarihinde MERYDOM Mühendislik Bölümü tarafından sertifikalandırıldı.
SERİ YÜK KAPASİTESİ

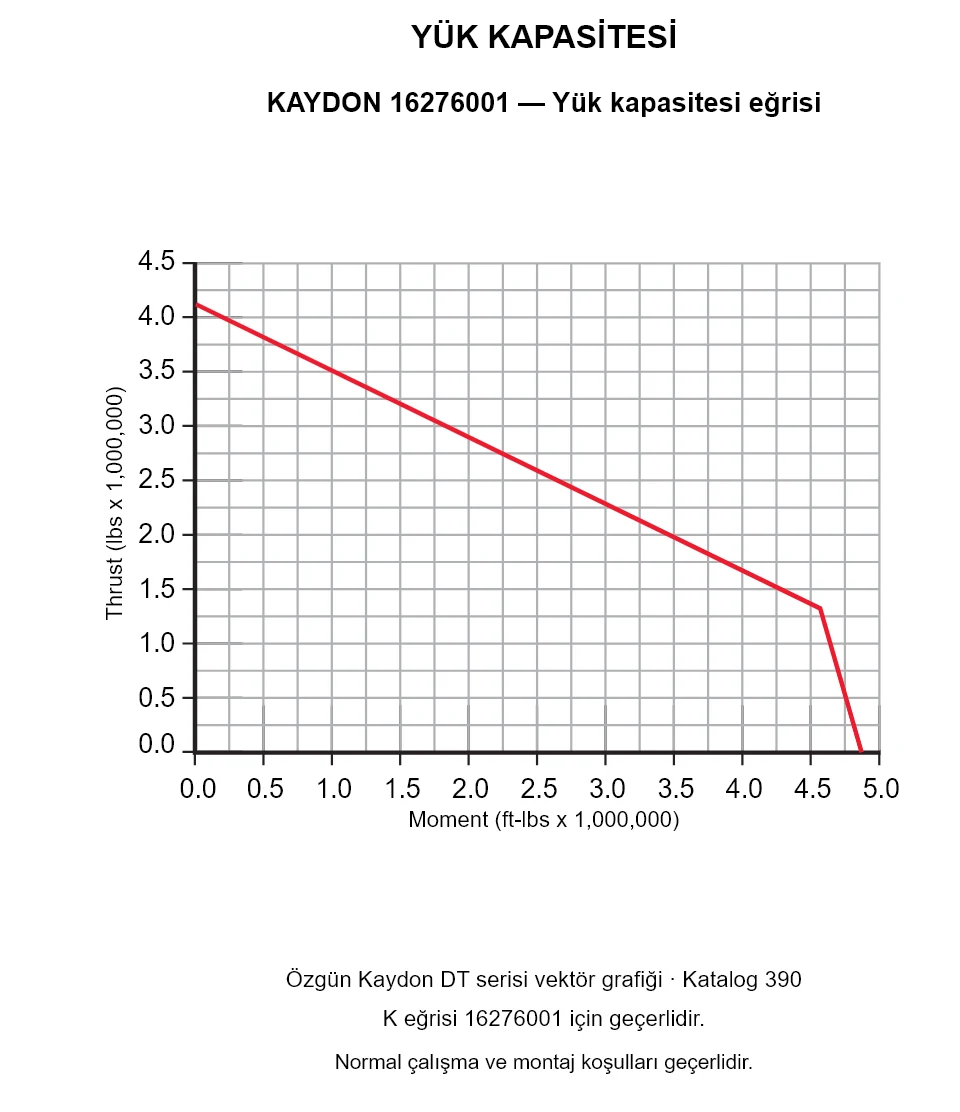

DT Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Fabrikada doğrulanmış muadil tasarım
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
