INA XA 120235 N Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA XA 120235 N. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: INA XA 120235 N. Seri: Xa. Rulman yapısı: Çapraz makaralı. Dişli düzeni: Dıştan dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi

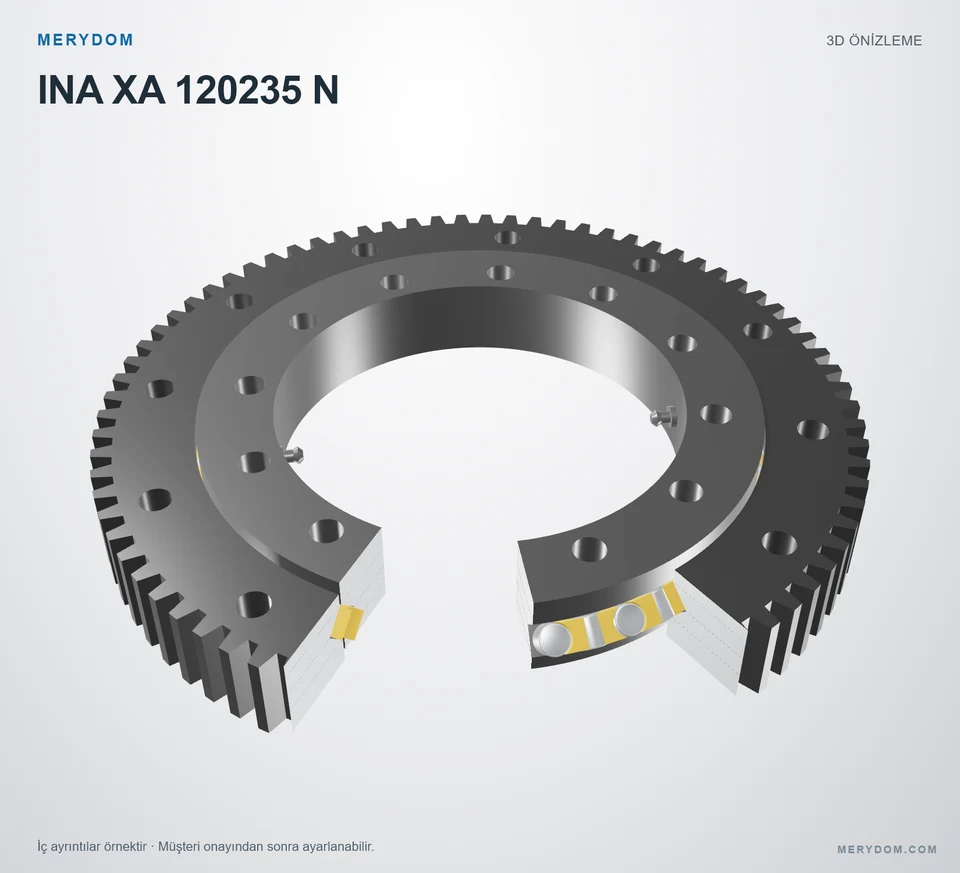

XA 120235 N
MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA XA 120235 N.
- Overall OD (Do)
- 318,8 mm
- Overall ID (di)
- 171 mm
- Toplam yükseklik
- 40 mm
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 12 / 12 dış / iç
- Rulman tasarımı
- Çapraz makaralı
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

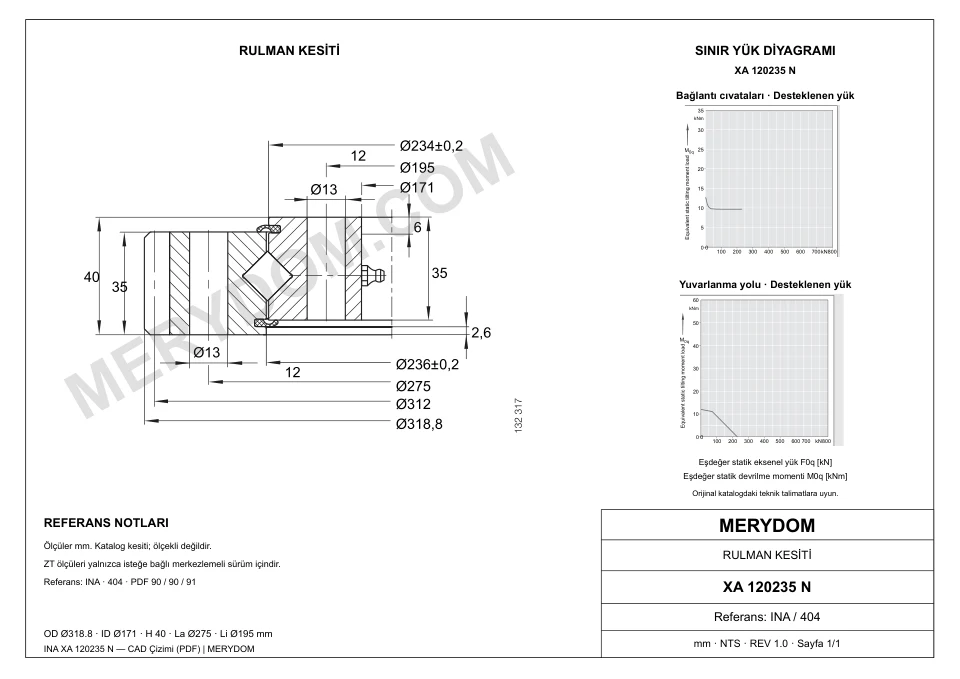

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Kütle (Kütle)
- 13,3 kg
- Toplam dış çap (Da)
- 318,8 mm
- Toplam iç çap (di)
- 171 mm
- İç merkezleme çapı (diZT)
- 173 mm
- Katalog çapı Di (Di)
- 236±0,2 mm
- Katalog merkezleme çapı DiZT (DiZT)
- 238 mm
- Katalog çapı da (da)
- 234±0,2 mm
- Dış merkezleme uzunluğu (T)
- 2,6 mm
- İç merkezleme uzunluğu (t)
- 6 mm
- Toplam yükseklik (H)
- 40 mm
- İç yükseklik (h)
- 35 mm
- Catalogue outer ring height
- 35 mm
Montaj
- Dış bilezik cıvata dairesi (La)
- 275 mm
- İç bilezik cıvata dairesi (Li)
- 195 mm
- Dış bilezik montaj deliği sayısı (na)
- 12
- İç bilezik montaj deliği sayısı (ni)
- 12
- Ortak montaj deliği çapı (dB)
- 13 mm
- Dış bilezik montaj deliği çapı (dB)
- 13 mm
- İç bilezik montaj deliği çapı (dB)
- 13 mm
Dişli
- Dişli hatve çapı (d0)
- 312 mm
- Dişli modülü (m)
- 4 mm
- Diş sayısı (z)
- 78
- Dişli yüz genişliği (b)
- 35 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtINA XA 120235 N Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | XA 120235 N |
| Şununla değiştirilebilirliği sertifikalı | INA XA 120235 N |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | INA |
| Seri | Xa Seri |
| Referans model | XA 120235 N |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Çapraz makaralı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Kütle (Kütle) | 13,3 kg |
| Toplam dış çap (Da) | 318,8 mm |
| Toplam iç çap (di) | 171 mm |
| İç merkezleme çapı (diZT) | 173 mm |
| Katalog çapı Di (Di) | 236±0,2 mm |
| Katalog merkezleme çapı DiZT (DiZT) | 238 mm |
| Katalog çapı da (da) | 234±0,2 mm |
| Dış merkezleme uzunluğu (T) | 2,6 mm |
| İç merkezleme uzunluğu (t) | 6 mm |
| Toplam yükseklik (H) | 40 mm |
| İç yükseklik (h) | 35 mm |
| Catalogue outer ring height | 35 mm |
| Montaj | |
| Dış bilezik cıvata dairesi (La) | 275 mm |
| İç bilezik cıvata dairesi (Li) | 195 mm |
| Dış bilezik montaj deliği sayısı (na) | 12 |
| İç bilezik montaj deliği sayısı (ni) | 12 |
| Ortak montaj deliği çapı (dB) | 13 mm |
| Dış bilezik montaj deliği çapı (dB) | 13 mm |
| İç bilezik montaj deliği çapı (dB) | 13 mm |
| Dişli | |
| Dişli hatve çapı (d0) | 312 mm |
| Dişli modülü (m) | 4 mm |
| Diş sayısı (z) | 78 |
| Dişli yüz genişliği (b) | 35 mm |
| Yük değerleri | |
| İzin verilen azami radyal yük (Fr perm) | 49,6 kN |
| Normal diş kuvveti (Fznorm) | 11 kN |
| Azami diş kuvveti (Fzmax) | 16,1 kN |
| Temel dinamik eksenel yük kapasitesi (Ca) | 135 kN |
| Temel statik eksenel yük kapasitesi (C0a) | 235 kN |
| Temel dinamik radyal yük kapasitesi (Cr) | 86 kN |
| Temel statik radyal yük kapasitesi (C0r) | 115 kN |
| Ön yük (Ön yük) | 0 incl. 0,02 mm |
| Diğer bilgiler | |
| Catalogue grease point count | 2 |
| Catalogue grease interface specification | DIN 71412-A M10×1 |
| Catalogue grease point ring | inner |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

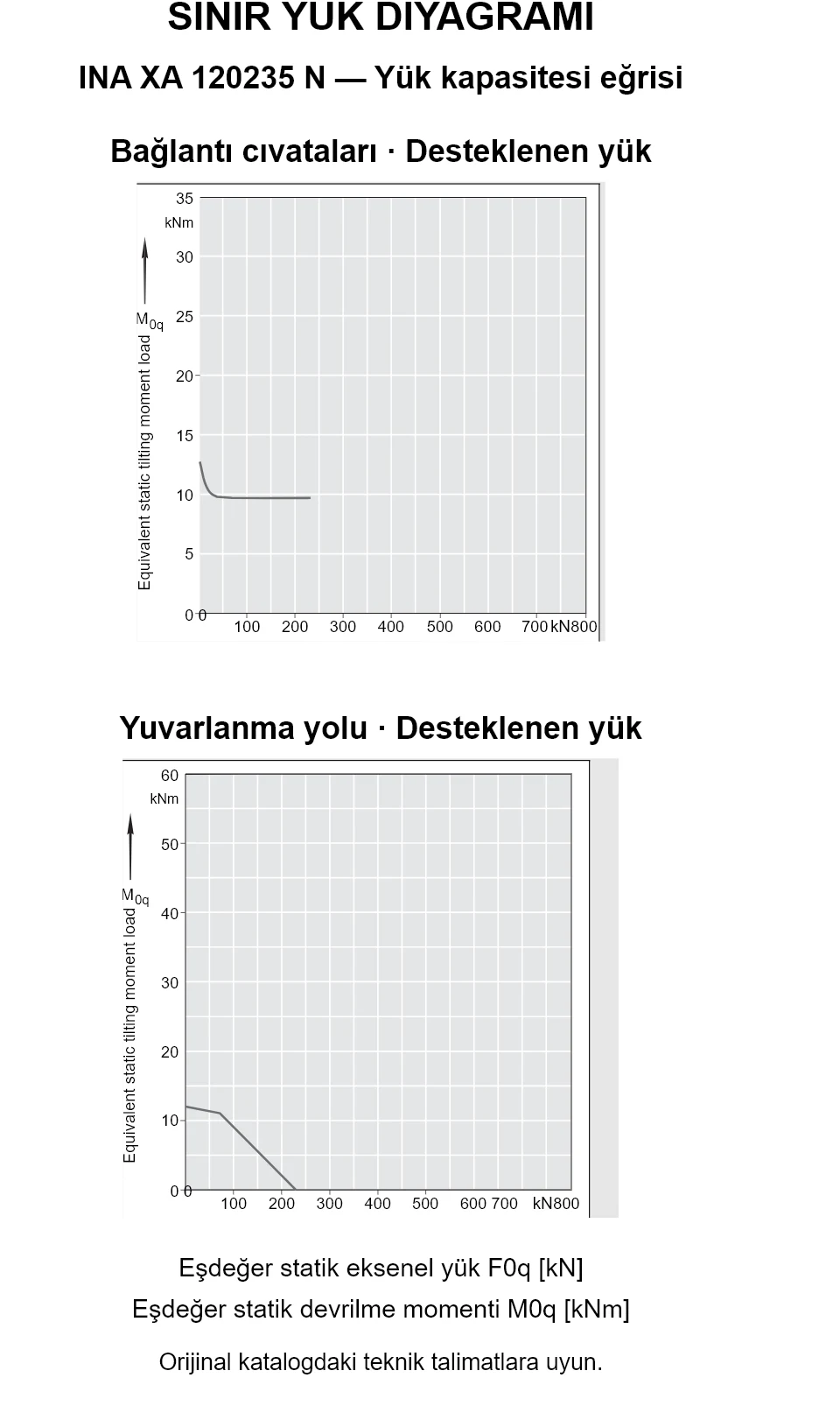

INA XA 120235 N — Yük kapasitesi eğrisi
INA XA 120235 N — Yük kapasitesi eğrisi
INA XA 120235 N — Yük kapasitesi eğrisi. Orijinal katalogdaki teknik talimatlara uyun.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
INA XA 120235 N için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
