Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni

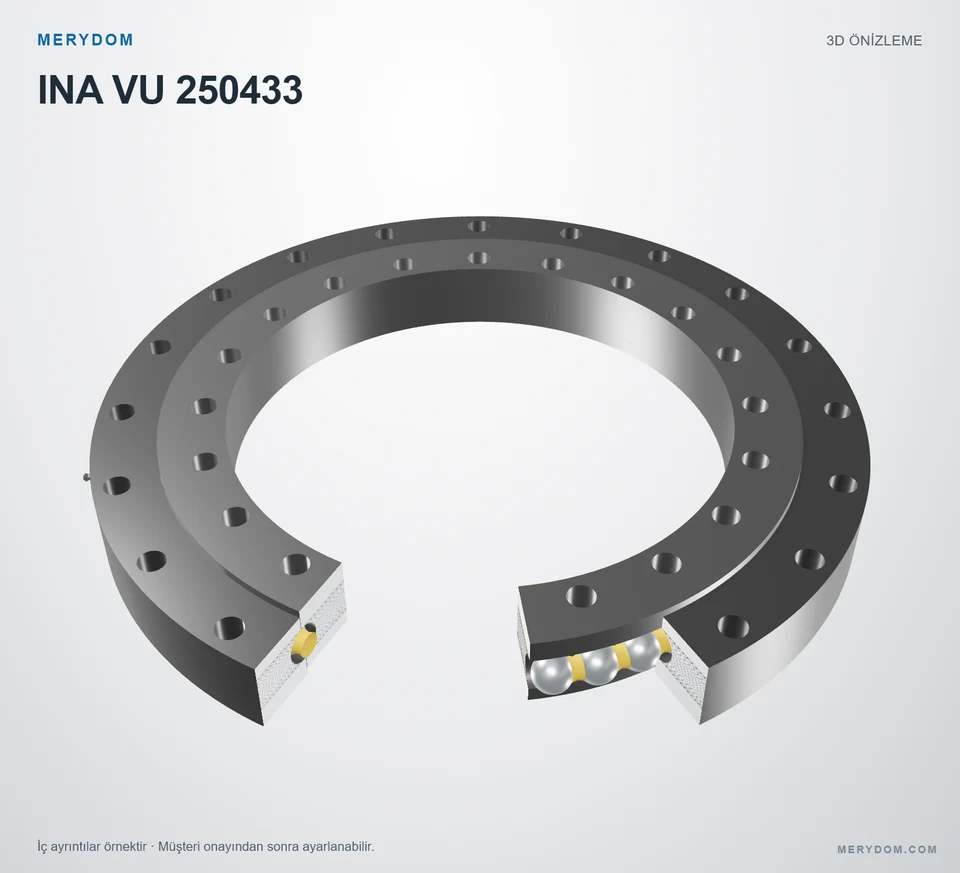

INA VU 250433 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA VU 250433. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: INA VU 250433. Seri: Vu. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: Dişlisiz.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
VU 250433
MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA VU 250433.
- Overall OD (Do)
- 522 mm
- Overall ID (di)
- 344 mm
- Toplam yükseklik
- 55 mm
- Dişli düzeni
- Dişlisiz
- Montaj delikleri
- 20 / 20 dış / iç
- Rulman tasarımı
- Dört nokta temaslı bilyalı
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

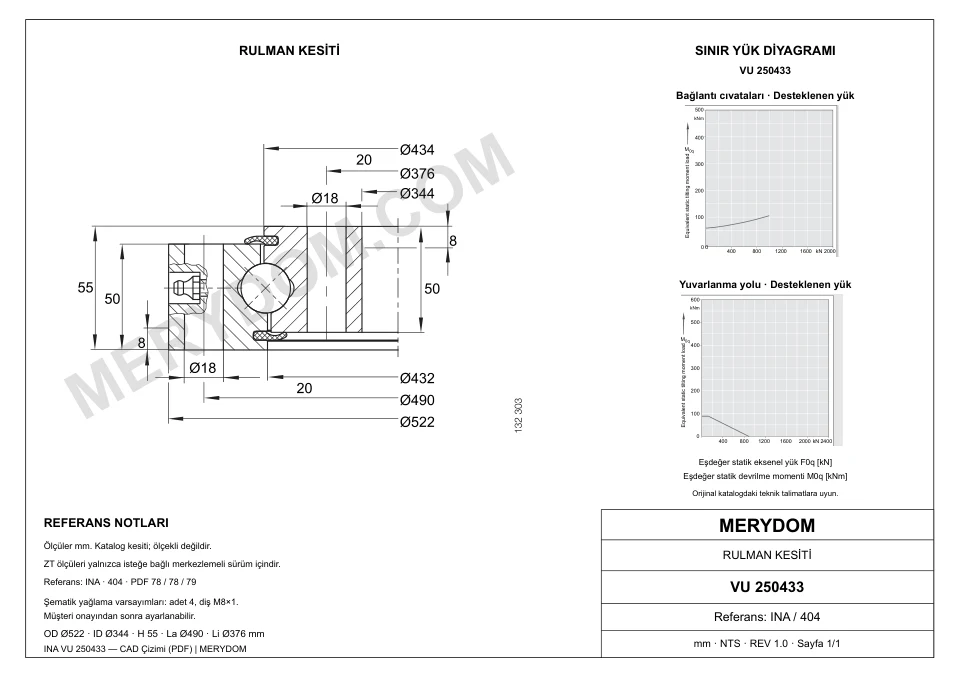

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Kütle (Kütle)
- 41 kg
- Toplam dış çap (Da)
- 522 mm
- Dış merkezleme çapı (DaZT)
- 520 mm
- Toplam iç çap (di)
- 344 mm
- İç merkezleme çapı (diZT)
- 346 mm
- Katalog çapı Di (Di)
- 432 mm
- Katalog çapı da (da)
- 434 mm
- Toplam yükseklik (H)
- 55 mm
- İç yükseklik (h)
- 50 mm
- Dış merkezleme uzunluğu (T)
- 8 mm
- İç merkezleme uzunluğu (t)
- 8 mm
Montaj
- Dış bilezik cıvata dairesi (La)
- 490 mm
- İç bilezik cıvata dairesi (Li)
- 376 mm
- Dış bilezik montaj deliği sayısı (na)
- 20
- İç bilezik montaj deliği sayısı (ni)
- 20
- Ortak montaj deliği çapı (dB)
- 18 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtINA VU 250433 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | VU 250433 |
| Şununla değiştirilebilirliği sertifikalı | INA VU 250433 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | INA |
| Seri | Vu Seri |
| Referans model | VU 250433 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Dört nokta temaslı bilyalı |
| Dişli düzeni | Dişlisiz |
| Boyutlar | |
| Kütle (Kütle) | 41 kg |
| Toplam dış çap (Da) | 522 mm |
| Dış merkezleme çapı (DaZT) | 520 mm |
| Toplam iç çap (di) | 344 mm |
| İç merkezleme çapı (diZT) | 346 mm |
| Katalog çapı Di (Di) | 432 mm |
| Katalog çapı da (da) | 434 mm |
| Toplam yükseklik (H) | 55 mm |
| İç yükseklik (h) | 50 mm |
| Dış merkezleme uzunluğu (T) | 8 mm |
| İç merkezleme uzunluğu (t) | 8 mm |
| Montaj | |
| Dış bilezik cıvata dairesi (La) | 490 mm |
| İç bilezik cıvata dairesi (Li) | 376 mm |
| Dış bilezik montaj deliği sayısı (na) | 20 |
| İç bilezik montaj deliği sayısı (ni) | 20 |
| Ortak montaj deliği çapı (dB) | 18 mm |
| Yük değerleri | |
| İzin verilen azami radyal yük (Fr perm) | 156 kN |
| Temel dinamik eksenel yük kapasitesi (Ca) | 370 kN |
| Temel statik eksenel yük kapasitesi (C0a) | 910 kN |
| Temel dinamik radyal yük kapasitesi (Cr) | 243 kN |
| Temel statik radyal yük kapasitesi (C0r) | 410 kN |
| Radyal boşluk (Radyal boşluk) | 0,06 incl. 0,25 mm |
| Eksenel devrilme boşluğu (Eksenel devrilme boşluğu) | 0,11 incl. 0,41 mm |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

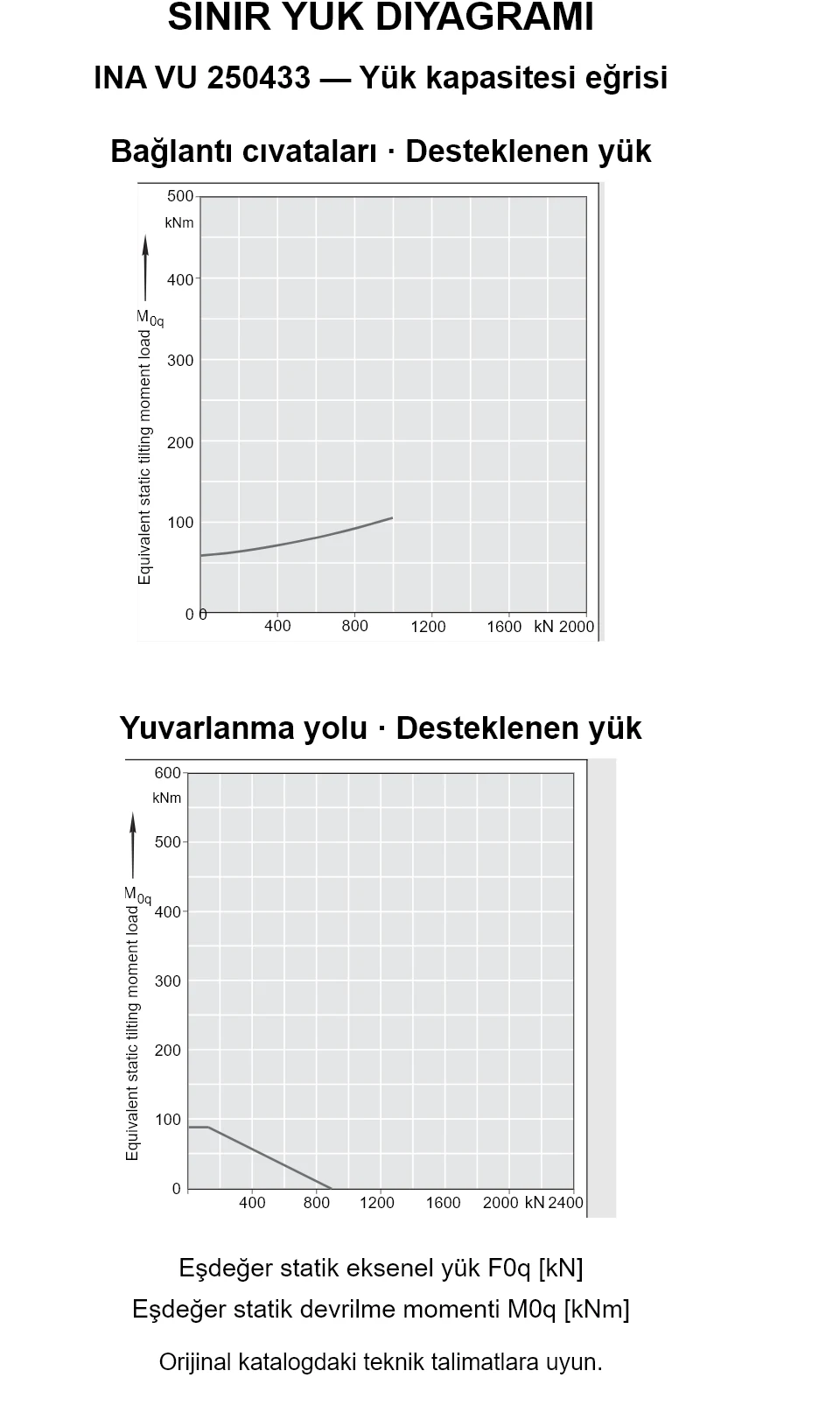

INA VU 250433 — Yük kapasitesi eğrisi
INA VU 250433 — Yük kapasitesi eğrisi
INA VU 250433 — Yük kapasitesi eğrisi. Orijinal katalogdaki teknik talimatlara uyun.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
INA VU 250433 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
