INA VSA 250755 N Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA VSA 250755 N. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: INA VSA 250755 N. Seri: Vsa 25. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: Dıştan dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi

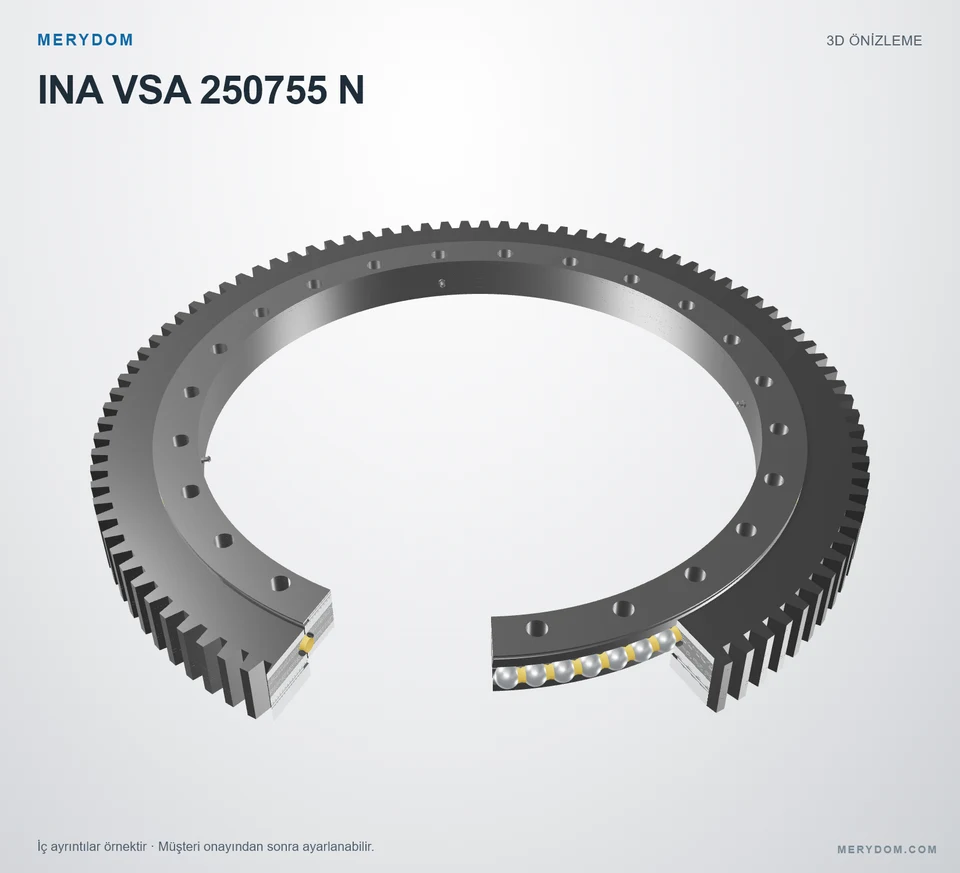

VSA 250755 N
MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA VSA 250755 N.
- Overall OD (Do)
- 898 mm
- Overall ID (di)
- 655 mm
- Toplam yükseklik
- 80 mm
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 24 / 24 dış / iç
- Rulman tasarımı
- Dört nokta temaslı bilyalı
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

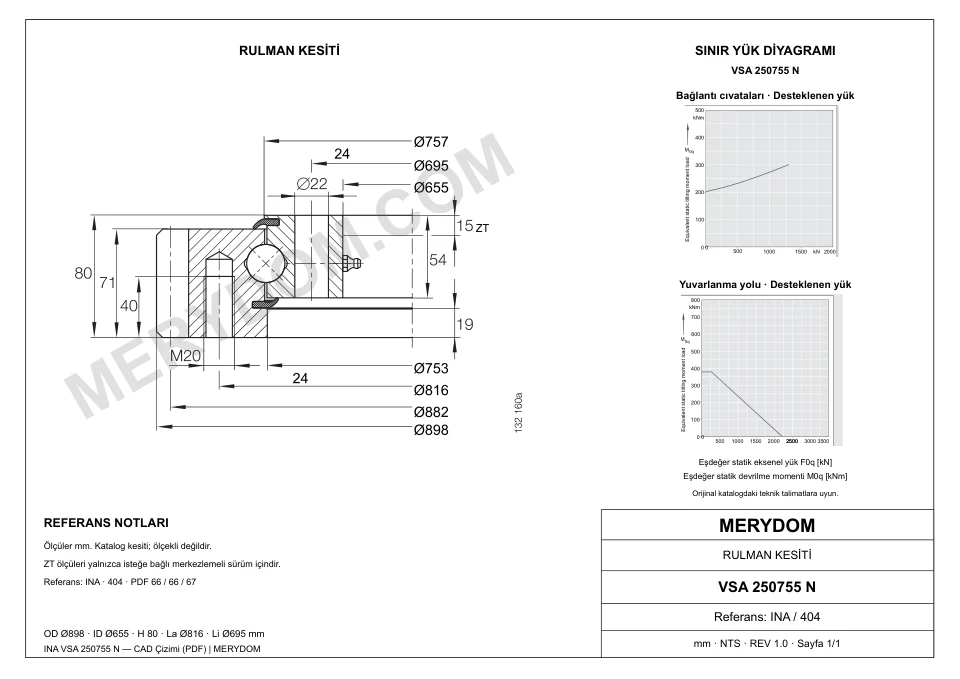

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Kütle (Kütle)
- 128 kg
- Toplam dış çap (Da)
- 898 mm
- Toplam iç çap (di)
- 655 mm
- İç merkezleme çapı (diZT)
- 657 mm
- Katalog çapı Di (Di)
- 753 mm
- Katalog merkezleme çapı DiZT (DiZT)
- 755 mm
- Katalog çapı da (da)
- 757 mm
- Toplam yükseklik (H)
- 80 mm
Montaj
- Dış bilezik cıvata dairesi (La)
- 816 mm
- İç bilezik cıvata dairesi (Li)
- 695 mm
- Ortak montaj deliği sayısı (nB)
- 24
Dişli
- Dişli hatve çapı (d0)
- 882 mm
- Dişli modülü (m)
- 9 mm
- Diş sayısı (z)
- 98
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtINA VSA 250755 N Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | VSA 250755 N |
| Şununla değiştirilebilirliği sertifikalı | INA VSA 250755 N |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | INA |
| Seri | Vsa 25 Seri |
| Referans model | VSA 250755 N |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Dört nokta temaslı bilyalı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Kütle (Kütle) | 128 kg |
| Toplam dış çap (Da) | 898 mm |
| Toplam iç çap (di) | 655 mm |
| İç merkezleme çapı (diZT) | 657 mm |
| Katalog çapı Di (Di) | 753 mm |
| Katalog merkezleme çapı DiZT (DiZT) | 755 mm |
| Katalog çapı da (da) | 757 mm |
| Toplam yükseklik (H) | 80 mm |
| Montaj | |
| Dış bilezik cıvata dairesi (La) | 816 mm |
| İç bilezik cıvata dairesi (Li) | 695 mm |
| Ortak montaj deliği sayısı (nB) | 24 |
| Dişli | |
| Dişli hatve çapı (d0) | 882 mm |
| Dişli modülü (m) | 9 mm |
| Diş sayısı (z) | 98 |
| Yük değerleri | |
| İzin verilen azami radyal yük (Fr perm) | 290,4 kN |
| Normal diş kuvveti (Fznorm) | 55,1 kN |
| Azami diş kuvveti (Fzmax) | 80,2 kN |
| Temel dinamik eksenel yük kapasitesi (Ca) | 460 kN |
| Temel statik eksenel yük kapasitesi (C0a) | 2 250 kN |
| Temel dinamik radyal yük kapasitesi (Cr) | 300 kN |
| Temel statik radyal yük kapasitesi (C0r) | 1 010 kN |
| Radyal boşluk (Radyal boşluk) | 0,03 incl. 0,13 mm |
| Eksenel devrilme boşluğu (Eksenel devrilme boşluğu) | 0,05 incl. 0,24 mm |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

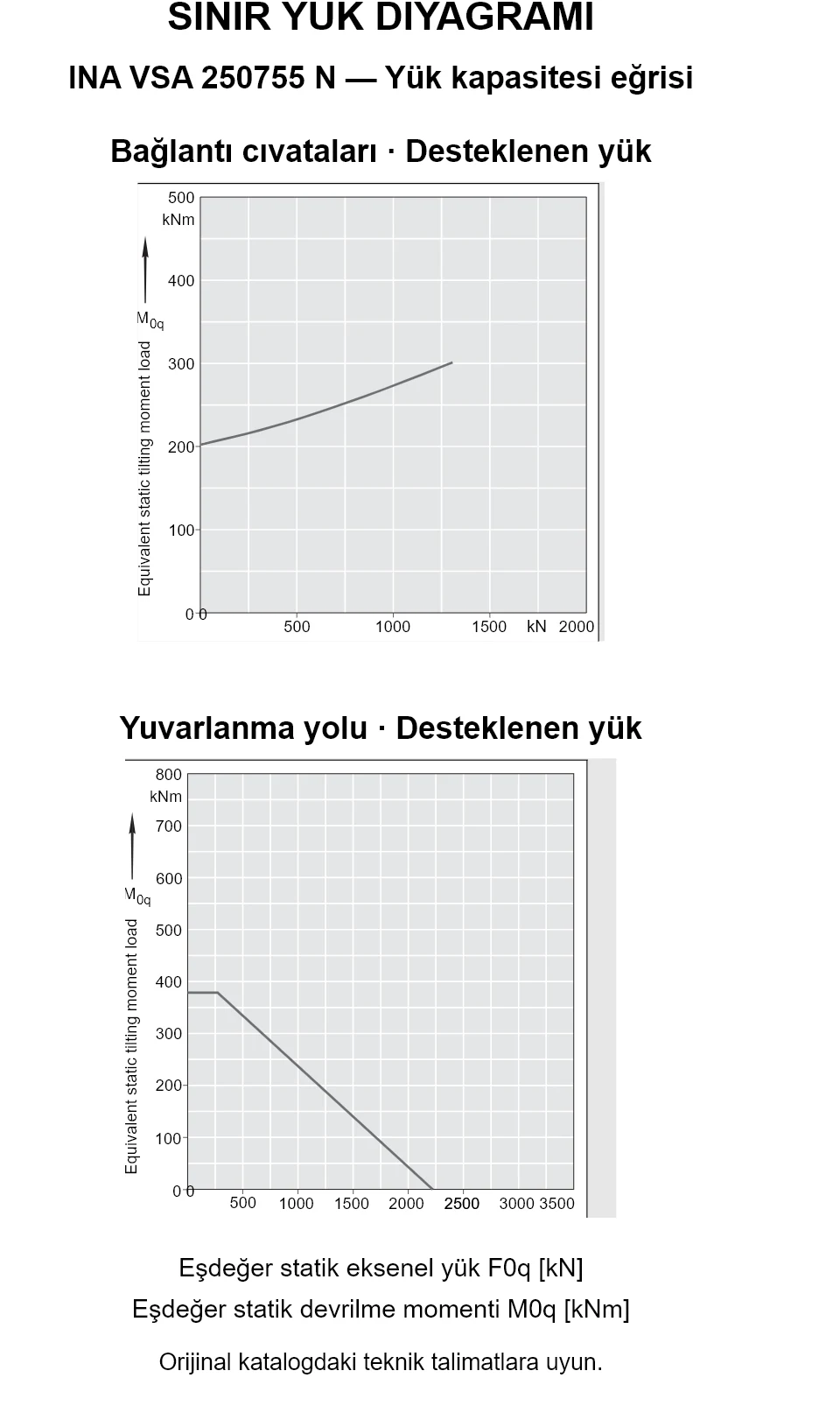

INA VSA 250755 N — Yük kapasitesi eğrisi
INA VSA 250755 N — Yük kapasitesi eğrisi
INA VSA 250755 N — Yük kapasitesi eğrisi. Orijinal katalogdaki teknik talimatlara uyun.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
INA VSA 250755 N için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
