Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni
INA VLU 200844 Döner Tabla Rulmanı Muadili

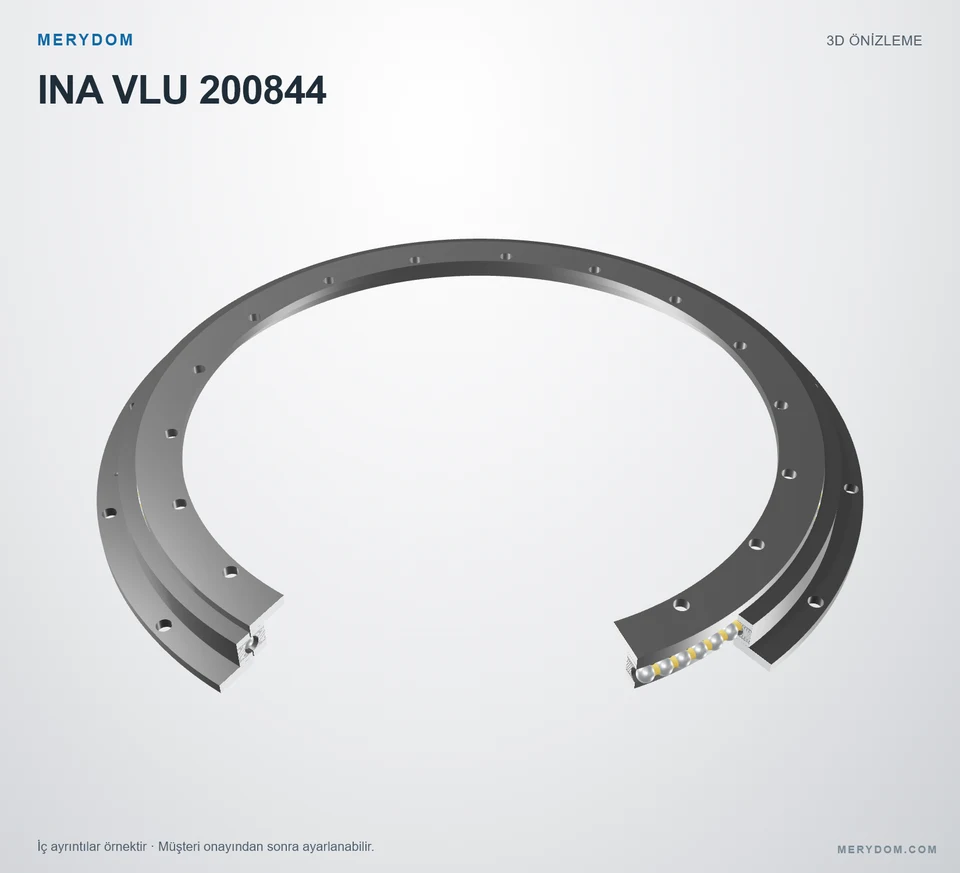

Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA VLU 200844. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: INA VLU 200844. Seri: Vlu 20. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: Dişlisiz.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
VLU 200844
MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: INA VLU 200844.
- Overall OD (Do)
- 948–0,6 mm
- Overall ID (di)
- 734+0,6 mm
- Toplam yükseklik
- 56 mm
- Dişli düzeni
- Dişlisiz
- Montaj delikleri
- 14 / 18 dış / iç
- Rulman tasarımı
- Dört nokta temaslı bilyalı
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

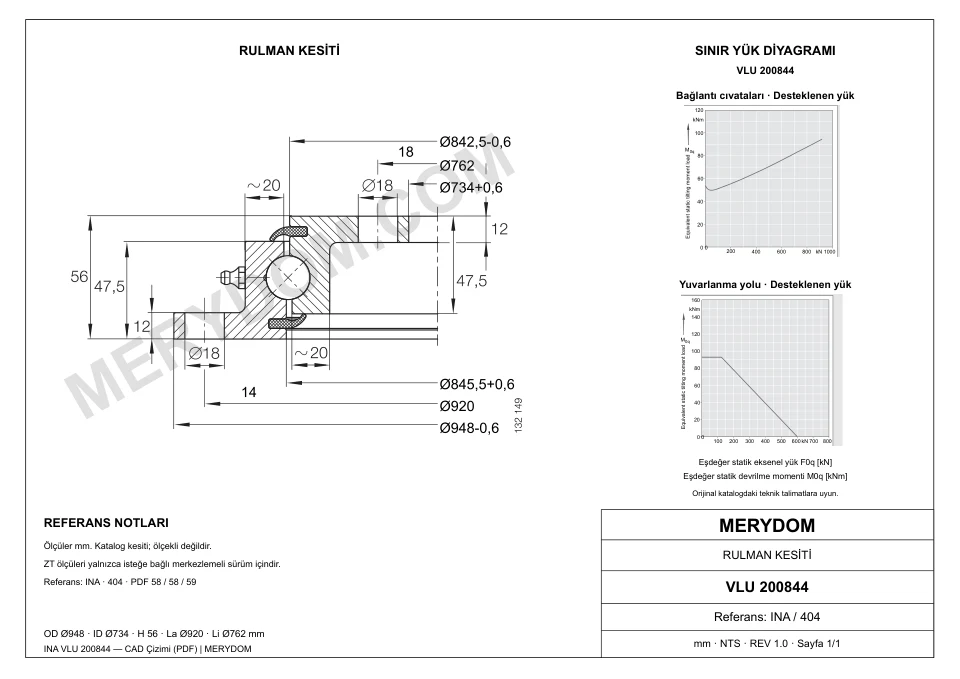

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Kütle (Kütle)
- 48 kg
- Toplam dış çap (Da)
- 948–0,6 mm
- Dış merkezleme çapı (DaZT)
- 946 mm
- Toplam iç çap (di)
- 734+0,6 mm
- İç merkezleme çapı (diZT)
- 736 mm
- Katalog çapı Di (Di)
- 845,5+0,6 mm
- Katalog çapı da (da)
- 842,5–0,6 mm
- Toplam yükseklik (H)
- 56 mm
Montaj
- Dış bilezik cıvata dairesi (La)
- 920 mm
- Dış bilezik montaj deliği sayısı (na)
- 14
- İç bilezik cıvata dairesi (Li)
- 762 mm
- İç bilezik montaj deliği sayısı (ni)
- 18
- Dış bilezik montaj deliği çapı (Ø18)
- 18 mm
- İç bilezik montaj deliği çapı (Ø18)
- 18 mm
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtINA VLU 200844 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | VLU 200844 |
| Şununla değiştirilebilirliği sertifikalı | INA VLU 200844 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | INA |
| Seri | Vlu 20 Seri |
| Referans model | VLU 200844 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Dört nokta temaslı bilyalı |
| Dişli düzeni | Dişlisiz |
| Boyutlar | |
| Kütle (Kütle) | 48 kg |
| Toplam dış çap (Da) | 948–0,6 mm |
| Dış merkezleme çapı (DaZT) | 946 mm |
| Toplam iç çap (di) | 734+0,6 mm |
| İç merkezleme çapı (diZT) | 736 mm |
| Katalog çapı Di (Di) | 845,5+0,6 mm |
| Katalog çapı da (da) | 842,5–0,6 mm |
| Toplam yükseklik (H) | 56 mm |
| Montaj | |
| Dış bilezik cıvata dairesi (La) | 920 mm |
| Dış bilezik montaj deliği sayısı (na) | 14 |
| İç bilezik cıvata dairesi (Li) | 762 mm |
| İç bilezik montaj deliği sayısı (ni) | 18 |
| Dış bilezik montaj deliği çapı (Ø18) | 18 mm |
| İç bilezik montaj deliği çapı (Ø18) | 18 mm |
| Yük değerleri | |
| İzin verilen azami radyal yük (Fr perm) | 109,2 kN |
| Temel dinamik eksenel yük kapasitesi (Ca) | 222 kN |
| Temel statik eksenel yük kapasitesi (C0a) | 600 kN |
| Temel dinamik radyal yük kapasitesi (Cr) | 145 kN |
| Temel statik radyal yük kapasitesi (C0r) | 224 kN |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

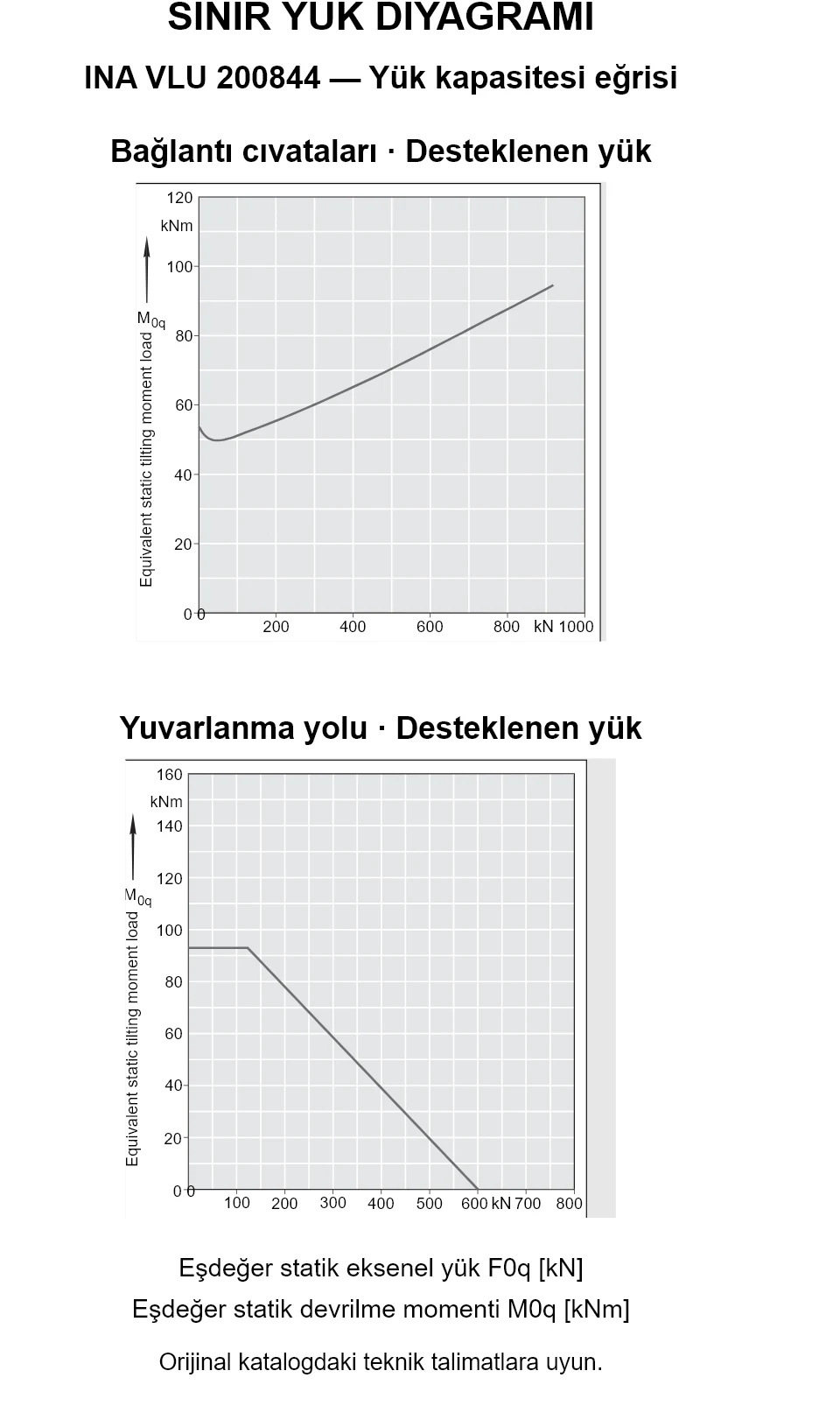

INA VLU 200844 — Yük kapasitesi eğrisi
INA VLU 200844 — Yük kapasitesi eğrisi
INA VLU 200844 — Yük kapasitesi eğrisi. Orijinal katalogdaki teknik talimatlara uyun.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
INA VLU 200844 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
