Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni
MERYDOM 31-32 2800/2-07320
Seviye 3 doğrulandıMERYDOM tarafından fabrikada şu ürünle değiştirilebilirliği doğrulandı: IMO 31-32 2800/2-07320. MERYDOM ürünü doğrudan çapraz referans için aynı model tanımını kullanır.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
31-32 2800/2-07320

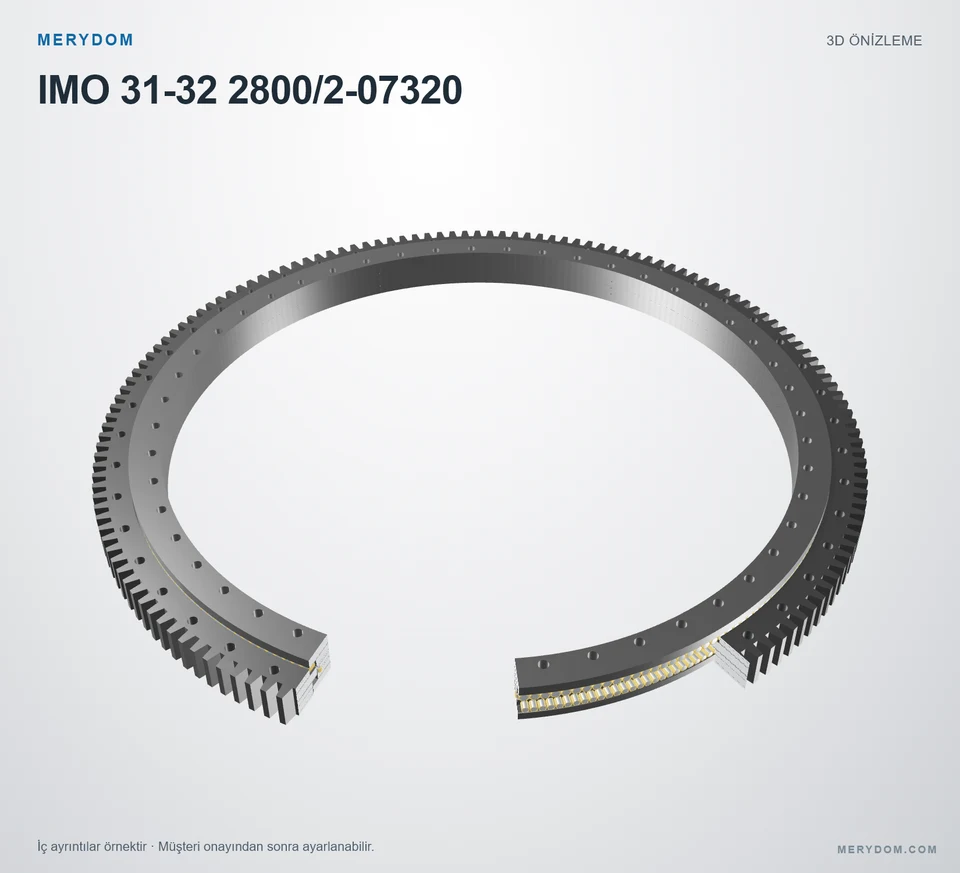

MERYDOM doğrulamalıMühendislik doğrulaması · Rev. Rev 1.0MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: IMO 31-32 2800/2-07320.
- Overall OD (Do)
- 3136 mm
- Overall ID (di)
- 2582 mm
- Toplam yükseklik
- Yayınlanmamış
- Dişli düzeni
- Dıştan dişli
- Montaj delikleri
- 48 / dış / iç
- Rulman tasarımı
- Üç sıralı makaralı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut
ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Toplam dış çap (Da)
- 3136 mm3,136 mm
- Toplam iç çap (di)
- 2582 mm2,582 mm
- Montaj ağırlığı (G)
- 2576 kg2,576 kg
Montaj
- Dış bilezik cıvata dairesi (La)
- 2955 mm2,955 mm
- İç bilezik cıvata dairesi (Li)
- 2660 mm2,660 mm
- Dış bilezik montaj deliği sayısı (na)
- 48
Dişli
- Dişli hatve çapı (d)
- 3080 mm3,080 mm
- Dişli modülü (m)
- 20 mm
- Diş sayısı (z)
- 154
- Addendum modification coefficient (x)
- +0.500.5
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Rev. Rev 1.0Ürün teknik özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 31-32 2800/2-07320 |
| Şununla değiştirilebilirliği sertifikalı | IMO 31-32 2800/2-07320 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| Onaylı çizim revizyonu | Rev 1.0 |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Sertifika tarihi | 2026-08-16 |
| Malzemeler | |
| Bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | IMO |
| Seri | 332 Seri |
| Referans model | 31-32 2800/2-07320 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Üç sıralı makaralı |
| Dişli düzeni | Dıştan dişli |
| Boyutlar | |
| Toplam dış çap (Da) | 3136 mm3,136 mm |
| Toplam iç çap (di) | 2582 mm2,582 mm |
| Montaj ağırlığı (G) | 2576 kg2,576 kg |
| Montaj | |
| Dış bilezik cıvata dairesi (La) | 2955 mm2,955 mm |
| İç bilezik cıvata dairesi (Li) | 2660 mm2,660 mm |
| Dış bilezik montaj deliği sayısı (na) | 48 |
| Dişli | |
| Dişli hatve çapı (d) | 3080 mm3,080 mm |
| Dişli modülü (m) | 20 mm |
| Diş sayısı (z) | 154 |
| Addendum modification coefficient (x) | +0.500.5 |
| Yük değerleri | |
| İzin verilen çevresel kuvvet, normal (fz_norm) | 260 kN |
| İzin verilen çevresel kuvvet, maksimum (fz_max) | 465 kN |
| Static radial load rating (Co_rad) | 2341 kN2,341 kN |
| Static axial load rating, tension (Co_ax_T) | 24190 kN24,190 kN |
| Static axial load rating, compression (Co_ax_H) | 14468 kN14,468 kN |
| Dynamic radial load rating (C_rad) | 1114 kN1,114 kN |
| Dynamic axial load rating, tension (C_ax_T) | 4105 kN4,105 kN |
| Dynamic axial load rating, compression (C_ax_H) | 2879 kN2,879 kN |
Seviye 3 · MERYDOM mühendislik doğrulamalı2026-08-16 tarihinde MERYDOM Mühendislik Bölümü tarafından sertifikalandırıldı.

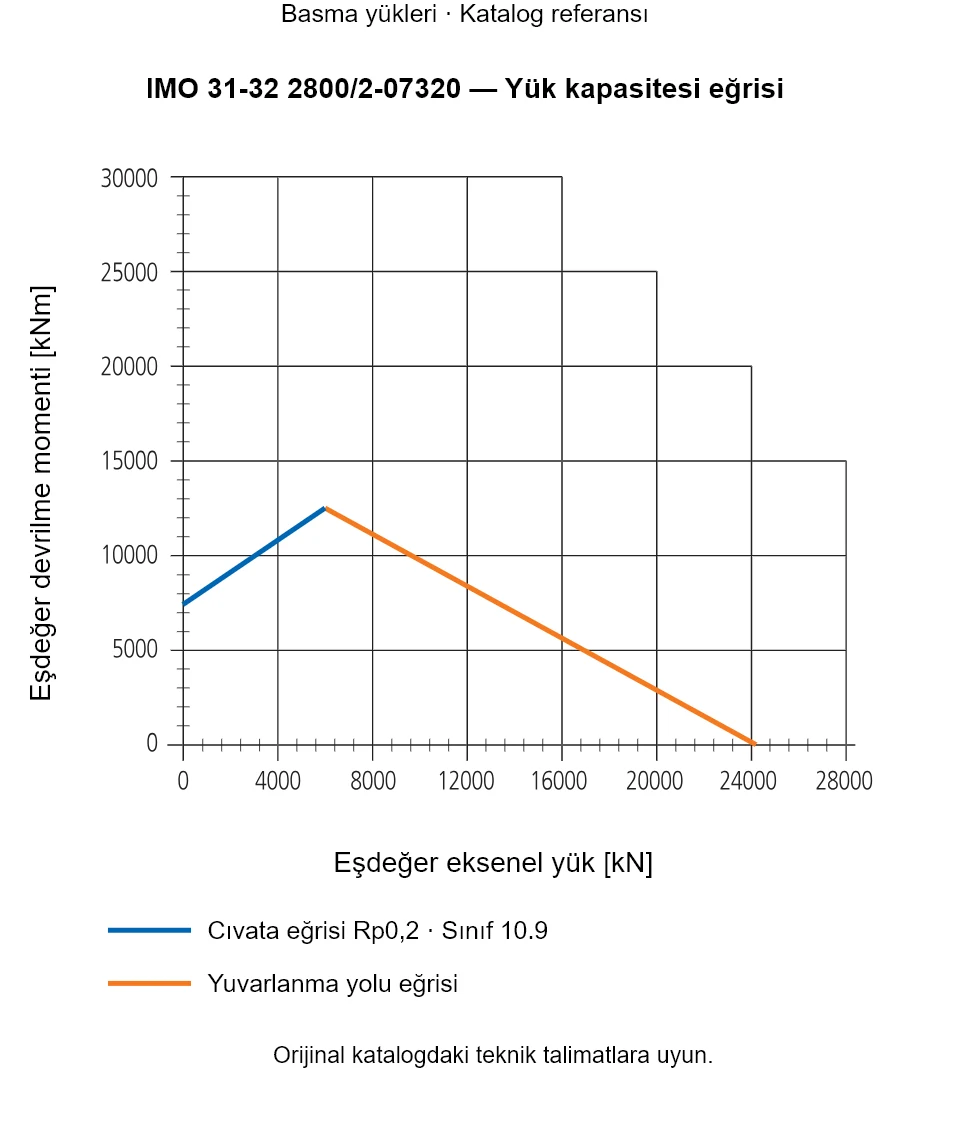

SERİ YÜK KAPASİTESİ
332 Serisi yük grafiği
Katalog açıklamasındaki model tanımını ilk moment ve eksenel yük kapasitesi referansı olarak kullanın.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
Fabrikada doğrulanmış muadil tasarım
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Varsayılan onaylı çizim revizyonu 1.0
- Sertifika tarihi veri içe aktarma kaydına bağlıdır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
