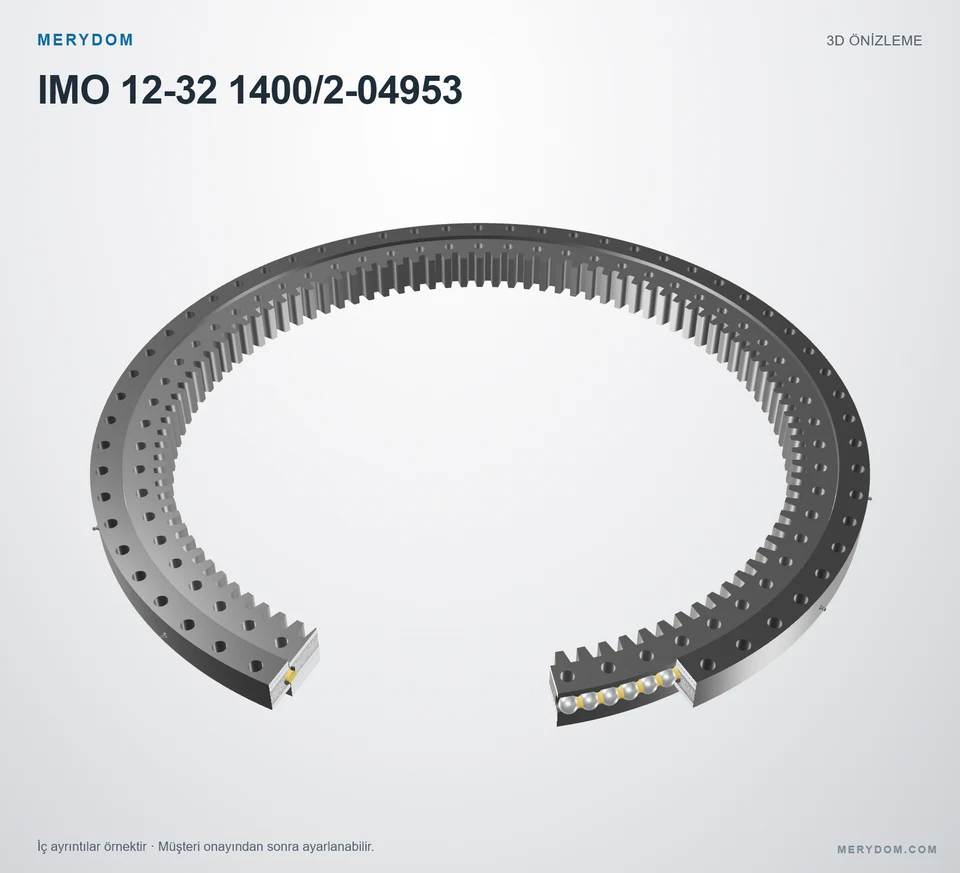

IMO 12-32 1400/2-04953 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: IMO 12-32 1400/2-04953. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: IMO 12-32 1400/2-04953. Seri: Other Standard Ball. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: İçten dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
12-32 1400/2-04953
MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: IMO 12-32 1400/2-04953.
- Overall OD (Do)
- 1512 mm
- Overall ID (di)
- 1224 mm
- Toplam yükseklik
- 89 mm
- Dişli düzeni
- İçten dişli
- Montaj delikleri
- 60 / 60 dış / iç
- Rulman tasarımı
- Dört nokta temaslı bilyalı
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

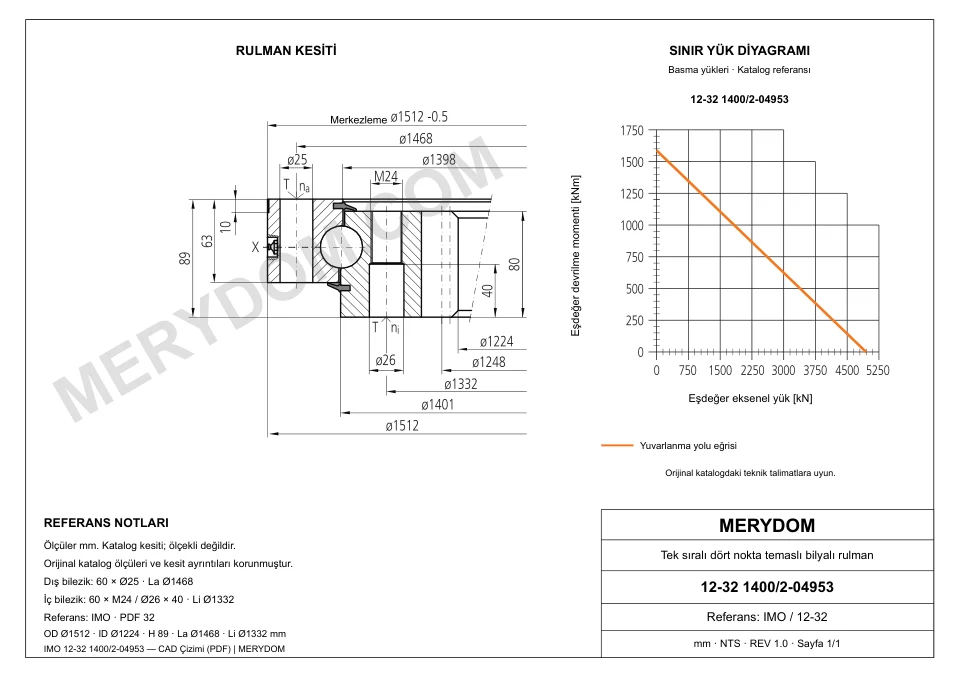

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Montaj ağırlığı (G)
- 289 kg
- Toplam yükseklik (H)
- 89 mm
- Toplam dış çap (Da)
- 1 512 mm
- Toplam iç çap (di)
- 1 224 mm
Montaj
- Dış bilezik montaj deliği sayısı (na)
- 60
- İç bilezik montaj deliği sayısı (ni)
- 60
- Dış bilezik cıvata dairesi (La)
- 1 468 mm
- İç bilezik cıvata dairesi (Li)
- 1 332 mm
Dişli
- Dişli modülü (m)
- 12 mm
- Diş sayısı (z)
- 103
- Profil kaydırma katsayısı (x)
- -0,5
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtIMO 12-32 1400/2-04953 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 12-32 1400/2-04953 |
| Şununla değiştirilebilirliği sertifikalı | IMO 12-32 1400/2-04953 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | IMO |
| Seri | Other Standard Ball Seri |
| Referans model | 12-32 1400/2-04953 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Dört nokta temaslı bilyalı |
| Dişli düzeni | İçten dişli |
| Boyutlar | |
| Montaj ağırlığı (G) | 289 kg |
| Toplam yükseklik (H) | 89 mm |
| Toplam dış çap (Da) | 1 512 mm |
| Toplam iç çap (di) | 1 224 mm |
| Montaj | |
| Dış bilezik montaj deliği sayısı (na) | 60 |
| İç bilezik montaj deliği sayısı (ni) | 60 |
| Dış bilezik cıvata dairesi (La) | 1 468 mm |
| İç bilezik cıvata dairesi (Li) | 1 332 mm |
| Dişli | |
| Dişli modülü (m) | 12 mm |
| Diş sayısı (z) | 103 |
| Profil kaydırma katsayısı (x) | -0,5 |
| Yük değerleri | |
| İzin verilen çevresel kuvvet, normal (fz_norm) | 81 kN |
| İzin verilen çevresel kuvvet, maksimum (fz_max) | 138 kN |
| Statik radyal yük kapasitesi (Co_rad) | 1 865 kN |
| Statik eksenel yük kapasitesi (Co_ax) | 4 990 kN |
| Dinamik radyal yük kapasitesi (C_rad) | 635 kN |
| Dinamik eksenel yük kapasitesi (C_ax) | 740 kN |
| Radyal boşluk (SRad) | 0.06 - 0.25 mm |
| Eksenel devrilme boşluğu (Skipp) | 0.11 - 0.41 mm |
| Diğer bilgiler | |
| Referans kataloğundaki bilezik malzemesi (iç / dış) (Material) | 42CRmo4V |
| Referans kataloğundaki taşıma delikleri (T) | 3 x M16 |
| Referans kataloğundaki gresörlük özellikleri (X) | 15 x AM10x1 |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

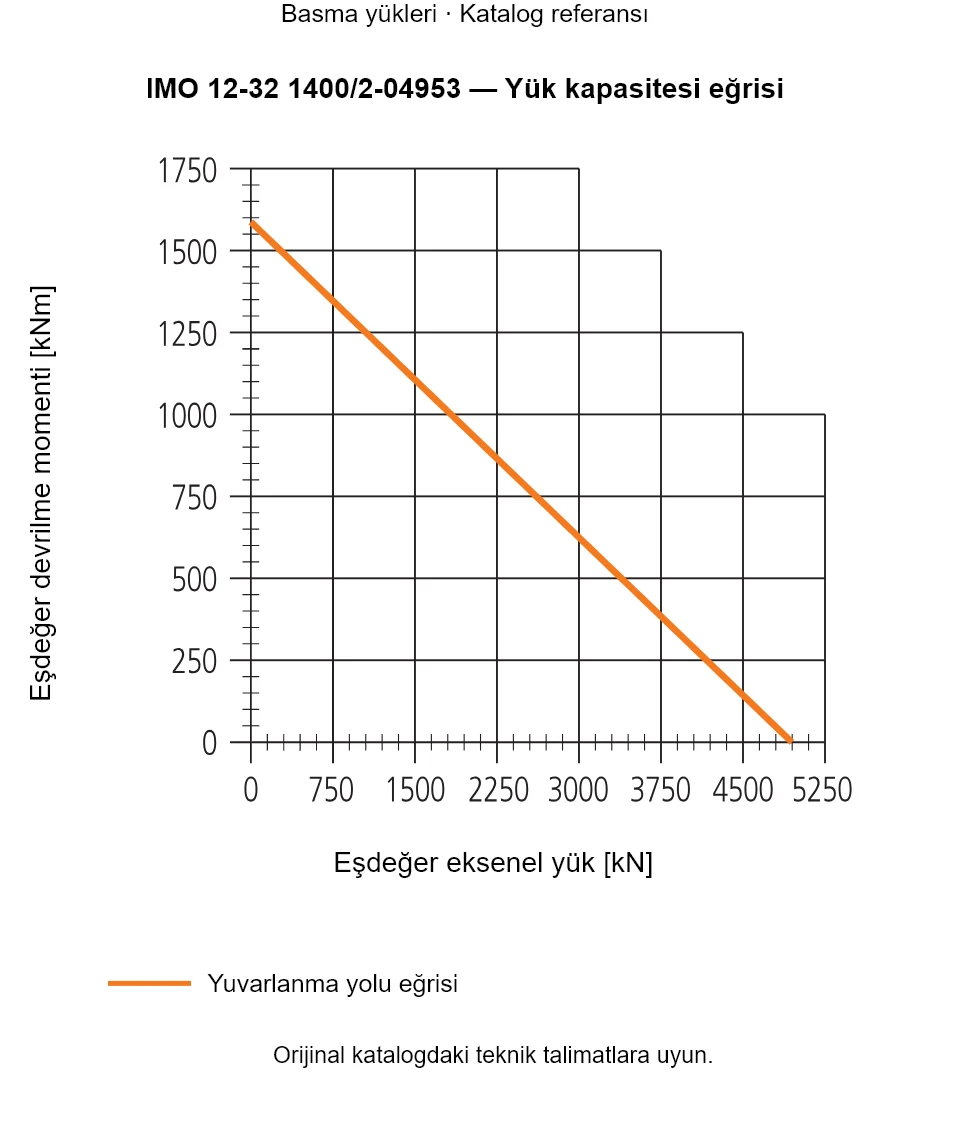

IMO 12-32 1400/2-04953 — Yük kapasitesi eğrisi
IMO 12-32 1400/2-04953 — Yük kapasitesi eğrisi
IMO 12-32 1400/2-04953 — Yük kapasitesi eğrisi · Basma yükleri · Katalog referansı. Orijinal katalogdaki teknik talimatlara uyun.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
IMO 12-32 1400/2-04953 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
