Sertifikalı değiştirilebilirlik
- Eşleşen model tanımı ve montaj zarfı
- İncelenmiş montaj deliği ve cıvata dairesi arayüzleri
- Referans yapılandırmayla eşleşen dişli düzeni

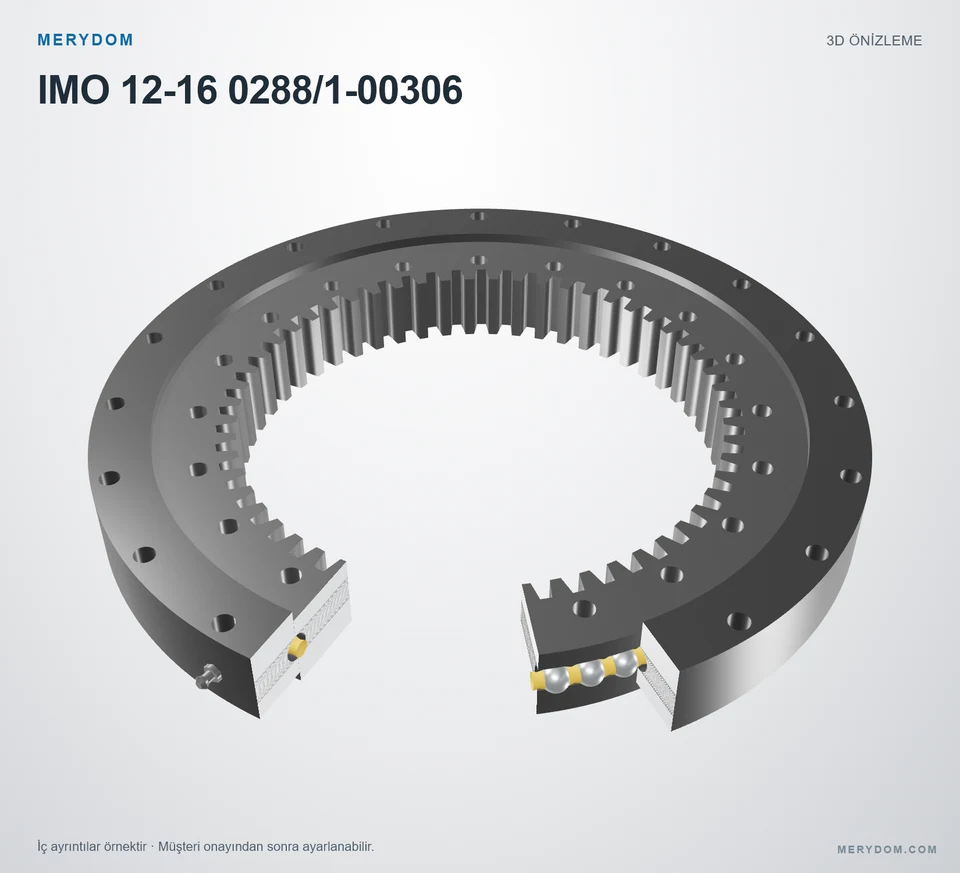

IMO 12-16 0288/1-00306 Döner Tabla Rulmanı Muadili
Seviye 3 doğrulandıMERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: IMO 12-16 0288/1-00306. Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
Referans model: IMO 12-16 0288/1-00306. Seri: Other Standard Ball. Rulman yapısı: Dört nokta temaslı bilyalı. Dişli düzeni: İçten dişli.
MERYDOM MARKASI · SERTİFİKALI MUADİLSertifikalı ürün verileriTüm teknik özellikleri görüntüle ↓ Fabrika güvencesi
12-16 0288/1-00306
MERYDOM üretimi, şu ürünle değiştirilebilirliği doğrulanmış döner tabla rulmanı: IMO 12-16 0288/1-00306.
- Overall OD (Do)
- 340 mm
- Overall ID (di)
- 216 mm
- Toplam yükseklik
- 39 mm
- Dişli düzeni
- İçten dişli
- Montaj delikleri
- 20 / 20 dış / iç
- Rulman tasarımı
- Dört nokta temaslı bilyalı
MERYDOM doğrulamalıSeviye 3 · Mühendislik doğrulama kaydı
- Doğrulanmış boyutsal değiştirilebilirlik
- MERYDOM kontrollü malzemeler
- Fabrika dokümantasyonu mevcut

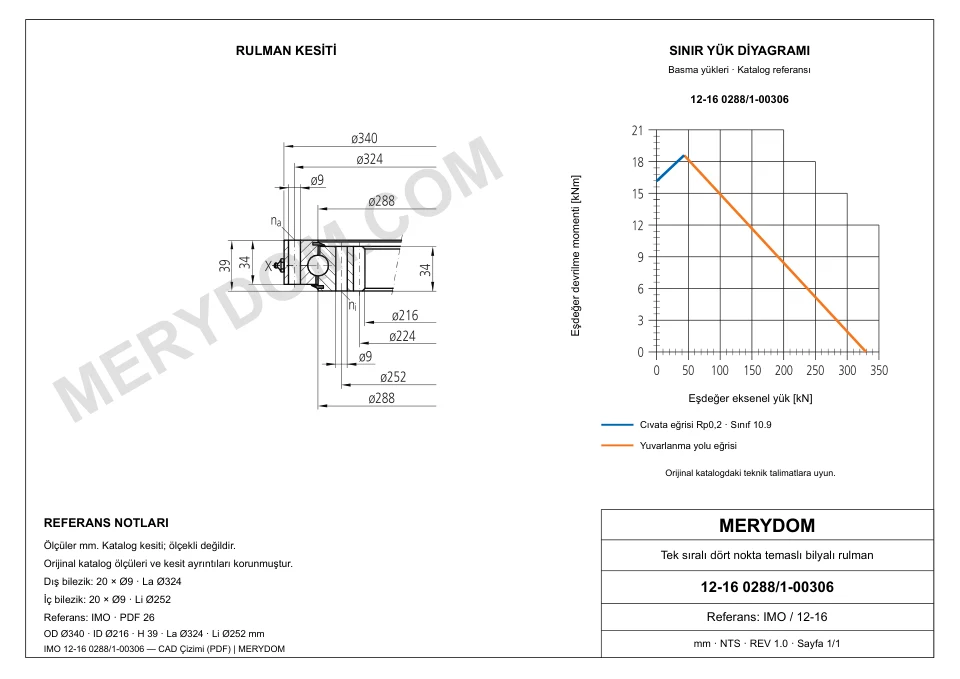

ÜRÜN ÖLÇÜLERİ
Tüm teknik özellikleri görüntüle ↓Yayımlanmış ölçüler ve bağlantı arayüzleri
Mevcut tüm katalog ölçüleri, montaj arayüzleri ve dişli değerleri yayımlanan özgün birimleriyle burada gösterilir.
Boyutlar
- Montaj ağırlığı (G)
- 12 kg
- Toplam yükseklik (H)
- 39 mm
- Toplam dış çap (Da)
- 340 mm
- Toplam iç çap (di)
- 216 mm
- Catalogue outer ring height
- 34 mm
- Catalogue inner ring height
- 34 mm
Montaj
- Dış bilezik montaj deliği sayısı (na)
- 20
- İç bilezik montaj deliği sayısı (ni)
- 20
- Dış bilezik cıvata dairesi (La)
- 324 mm
- İç bilezik cıvata dairesi (Li)
- 252 mm
Dişli
- Dişli modülü (m)
- 4 mm
- Diş sayısı (z)
- 56
MERYDOM SERTİFİKALI ŞARTNAME
MERYDOM fabrikada doğrulandı · Kontrollü kayıtIMO 12-16 0288/1-00306 Döner Tabla Rulmanı Teknik Özellikleri
Sertifikalı muadil için MERYDOM ürün kimliği, sertifika, malzeme ve boyut verileri.
| Teknik parametre | MERYDOM sertifikalı ürün değeri |
|---|---|
| MERYDOM sertifikalı ürün | |
| Ürün markası | MERYDOM |
| MERYDOM modelii | 12-16 0288/1-00306 |
| Şununla değiştirilebilirliği sertifikalı | IMO 12-16 0288/1-00306 |
| Fabrika doğrulaması | Seviye 3 · Mühendislik doğrulamalı |
| İnceleyen | MERYDOM Mühendislik Bölümü |
| Doğrulama meta verileri | Kontrollü dahili kayıt; tarih ve çizim revizyonu yayımlanmaz. |
| Malzemeler | |
| Yapılandırılabilir bilezik malzemesi seçenekleri | 42CrMo / 50Mn |
| Keçe malzemesi | NBR · Nitril kauçuk |
| Yapılandırılabilir ara parça malzemesi seçenekleri | Mühendislik naylonu / Pirinç |
| Tanımlama | |
| Referans marka | IMO |
| Seri | Other Standard Ball Seri |
| Referans model | 12-16 0288/1-00306 |
| Ölçü sistemi | Metrik |
| Rulman yapısı | Dört nokta temaslı bilyalı |
| Dişli düzeni | İçten dişli |
| Boyutlar | |
| Montaj ağırlığı (G) | 12 kg |
| Toplam yükseklik (H) | 39 mm |
| Toplam dış çap (Da) | 340 mm |
| Toplam iç çap (di) | 216 mm |
| Catalogue outer ring height | 34 mm |
| Catalogue inner ring height | 34 mm |
| Montaj | |
| Dış bilezik montaj deliği sayısı (na) | 20 |
| İç bilezik montaj deliği sayısı (ni) | 20 |
| Dış bilezik cıvata dairesi (La) | 324 mm |
| İç bilezik cıvata dairesi (Li) | 252 mm |
| Dişli | |
| Dişli modülü (m) | 4 mm |
| Diş sayısı (z) | 56 |
| Yük değerleri | |
| İzin verilen çevresel kuvvet, normal (fz_norm) | 4,1 kN |
| İzin verilen çevresel kuvvet, maksimum (fz_max) | 11,2 kN |
| Statik radyal yük kapasitesi (Co_rad) | 126 kN |
| Statik eksenel yük kapasitesi (Co_ax) | 337 kN |
| Dinamik radyal yük kapasitesi (C_rad) | 108 kN |
| Dinamik eksenel yük kapasitesi (C_ax) | 126 kN |
| Radyal boşluk (SRad) | 0 - 0.10 mm |
| Eksenel devrilme boşluğu (Skipp) | 0 - 0.20 mm |
| Diğer bilgiler | |
| Referans kataloğundaki bilezik malzemesi (iç / dış) (Material) | C45N |
| Referans kataloğundaki taşıma delikleri (T) | Uygulanamaz |
| Referans kataloğundaki gresörlük özellikleri (X) | 2 x AM8x1 |
| Catalogue grease point count | 2 |
| Catalogue grease point ring | outer |
Seviye 3 · MERYDOM mühendislik doğrulamalıMERYDOM Mühendislik Bölümü tarafından incelendi. Kanıt tarihi ve çizim revizyonu yayımlanmaz.

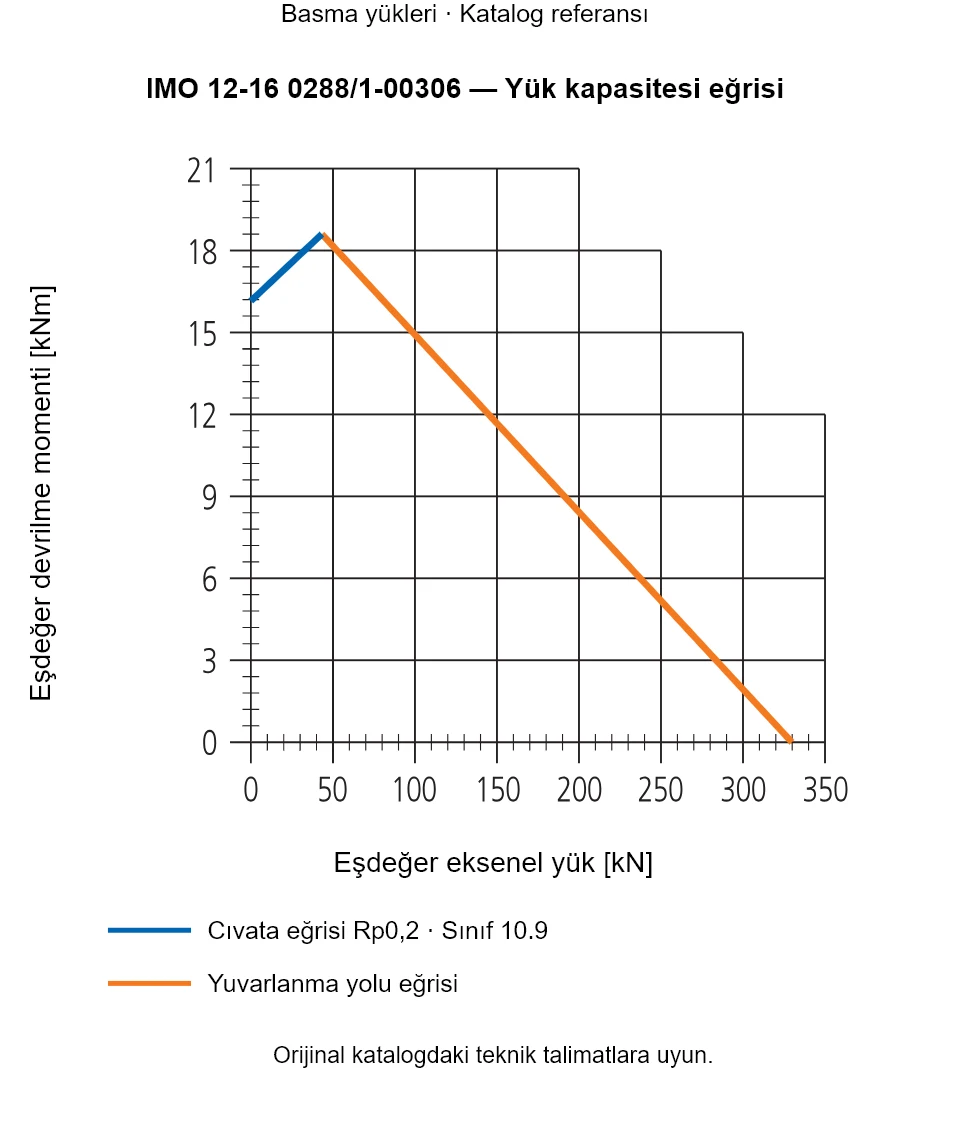

IMO 12-16 0288/1-00306 — Yük kapasitesi eğrisi
IMO 12-16 0288/1-00306 — Yük kapasitesi eğrisi
IMO 12-16 0288/1-00306 — Yük kapasitesi eğrisi · Basma yükleri · Katalog referansı. Orijinal katalogdaki teknik talimatlara uyun.
Mühendislik seçim notu
Bu katalog grafiği ön seçim yardımcısıdır. Nihai MERYDOM uygulama onayında montaj rijitliği, cıvata kapasitesi, görev çevrimi, yağlama ve çalışma koşulları da dikkate alınmalıdır.
MERYDOM MÜHENDİSLİK
IMO 12-16 0288/1-00306 için MERYDOM muadili
Bu MERYDOM rulmanı, muadil kullanım için yayımlanan model zarfı, montaj arayüzleri, dişli düzeni ve beyan edilen malzeme şartnamesine göre incelenmiştir.
MERYDOM yapısı
- Yapılandırılabilir 42CrMo veya 50Mn bilezik malzemesi seçenekleri
- NBR nitril kauçuk sızdırmazlık sistemi
- Yapılandırılabilir mühendislik naylonu veya pirinç ara parça seçenekleri
Fabrika dokümantasyonu
- MERYDOM Mühendislik Bölümü tarafından mühendislik doğrulaması
- Doğrulama kanıtı kontrollü dahili kayıtta tutulur
- Çizim revizyonu ve nihai dokümantasyon paketi teklifle onaylanır
Uygulama onayı
- Destek düzlüğünü, cıvata sınıfını ve ön yükü doğrulayın
- Uygulanan yükleri, görev çevrimini ve yağlamayı doğrulayın
- Sıcaklık, ortam ve montaj koşullarını doğrulayın
YASAL VE MÜHENDİSLİK BİLDİRİMİ
Bağımsız muadil sertifikasyonu
- MERYDOM, bu sayfada gösterilen MERYDOM ürününün üreticisi ve sertifikalandıran tarafıdır.
- Üçüncü taraf marka adları ve model numaraları ilgili sahiplerinin mülkiyetindedir ve yalnızca amaçlanan muadil referansını tanımlamak için kullanılır.
- MERYDOM bağımsız bir üreticidir; referans verilen OEM ile bağlantılı değildir, onun tarafından onaylanmaz veya desteklenmez.
- Değiştirilebilirlik beyanı eşleşen model tanımı ve yayımlanan doğrulama kapsamı için geçerlidir; uygulama uygunluğu yüklere, görev çevrimine, montaja, yağlamaya ve çalışma ortamına bağlıdır.
- Onaylı teklif, imalat çizimi ve sözleşme teknik anlaşması nihai tedarik edilen ürünü belirler.
