Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации

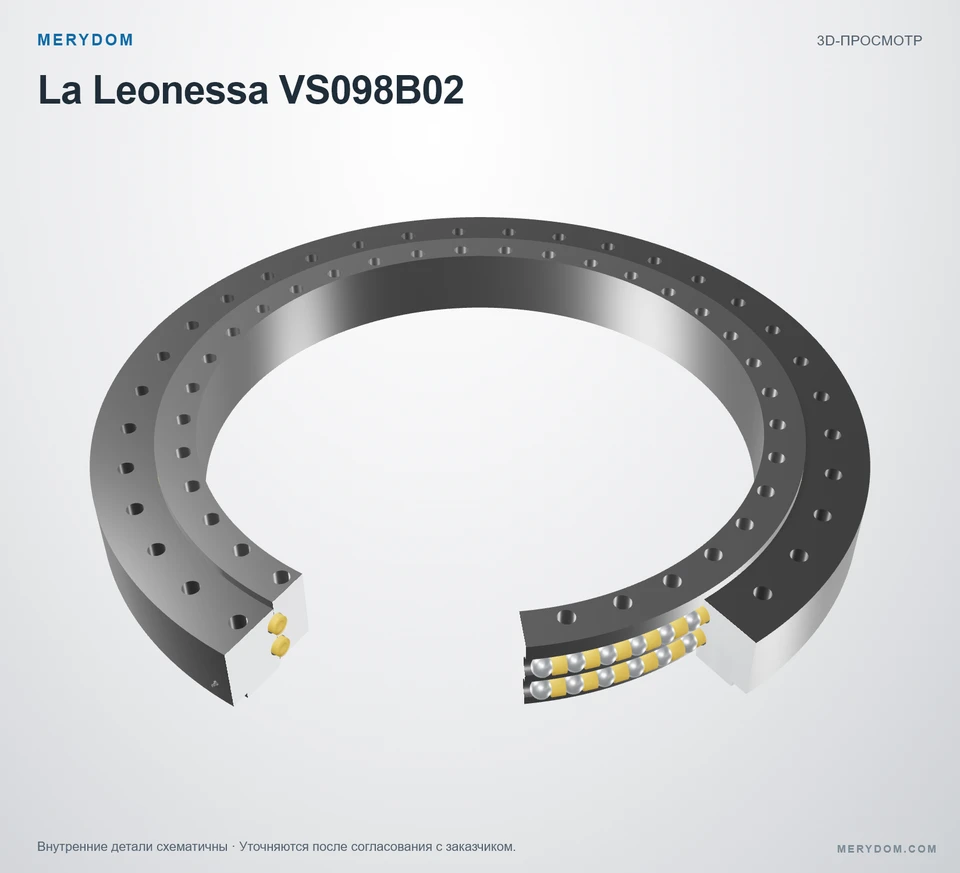

Аналог ОПУ для La Leonessa VS098B02
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с La Leonessa VS098B02. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: La Leonessa VS098B02. Серия: 2S. Конструкция подшипника: Двухрядный шариковый подшипник. Исполнение зубчатого венца: Без зубчатого венца.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
VS098B02
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с La Leonessa VS098B02.
- Overall OD (Do)
- 979,0 mm
- Overall ID (di)
- 718,0 mm
- Общая высота
- 102,0 mm
- Исполнение зубчатого венца
- Без зубчатого венца
- Монтажные отверстия
- 36 / 36 наружное / внутреннее
- Тип подшипника
- Двухрядный шариковый подшипник
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Масса (P)
- 208 kg
- Общий наружный диаметр (De)
- 979 mm
- Общий внутренний диаметр (Di)
- 718 mm
- Общая высота (H)
- 102 mm
- Dim Dr (Dr)
- 821 mm
- Dim Centering External (Ce)
- 935 -0,4/0 mm
- Dim Centering Internal (Ci)
- 718 0/+0,4 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (Ie)
- 893 mm
- Количество монтажных отверстий наружного кольца (ne)
- 36
- Спецификация монтажных отверстий наружного кольца (Me)
- M20
- Окружность крепежных отверстий внутреннего кольца (Ii)
- 753 mm
- Количество монтажных отверстий внутреннего кольца (ni)
- 36
- Спецификация монтажных отверстий внутреннего кольца (Mi)
- M20
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ La Leonessa VS098B02
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | VS098B02 |
| Сертифицировано для замены | La Leonessa VS098B02 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | La Leonessa |
| Серия | 2S Серия |
| Исходная модель | VS098B02 |
| Система измерения | Метрическая |
| Конструкция подшипника | Двухрядный шариковый подшипник |
| Исполнение зубчатого венца | Без зубчатого венца |
| Размеры | |
| Масса (P) | 208 kg |
| Общий наружный диаметр (De) | 979 mm |
| Общий внутренний диаметр (Di) | 718 mm |
| Общая высота (H) | 102 mm |
| Dim Dr (Dr) | 821 mm |
| Dim Centering External (Ce) | 935 -0,4/0 mm |
| Dim Centering Internal (Ci) | 718 0/+0,4 mm |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (Ie) | 893 mm |
| Количество монтажных отверстий наружного кольца (ne) | 36 |
| Спецификация монтажных отверстий наружного кольца (Me) | M20 |
| Окружность крепежных отверстий внутреннего кольца (Ii) | 753 mm |
| Количество монтажных отверстий внутреннего кольца (ni) | 36 |
| Спецификация монтажных отверстий внутреннего кольца (Mi) | M20 |
| Допустимые нагрузки | |
| Базовая статическая осевая грузоподъемность (C0a) | 3 180 kN |
| Static tilting moment rating (M0r) | 553 kNm |
| Прочие данные | |
| Pattern (Schema) | B |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

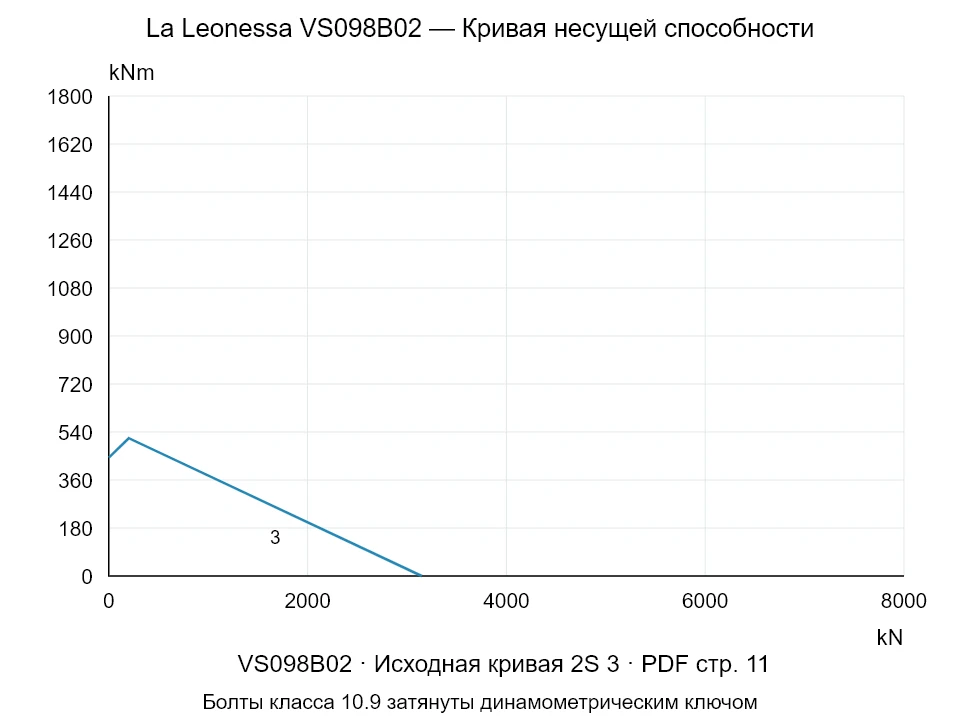

НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ
Диаграмма нагрузочной способности серии 2S
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для La Leonessa VS098B02
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
