Аналог ОПУ для Kaydon 16371001
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16371001. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.

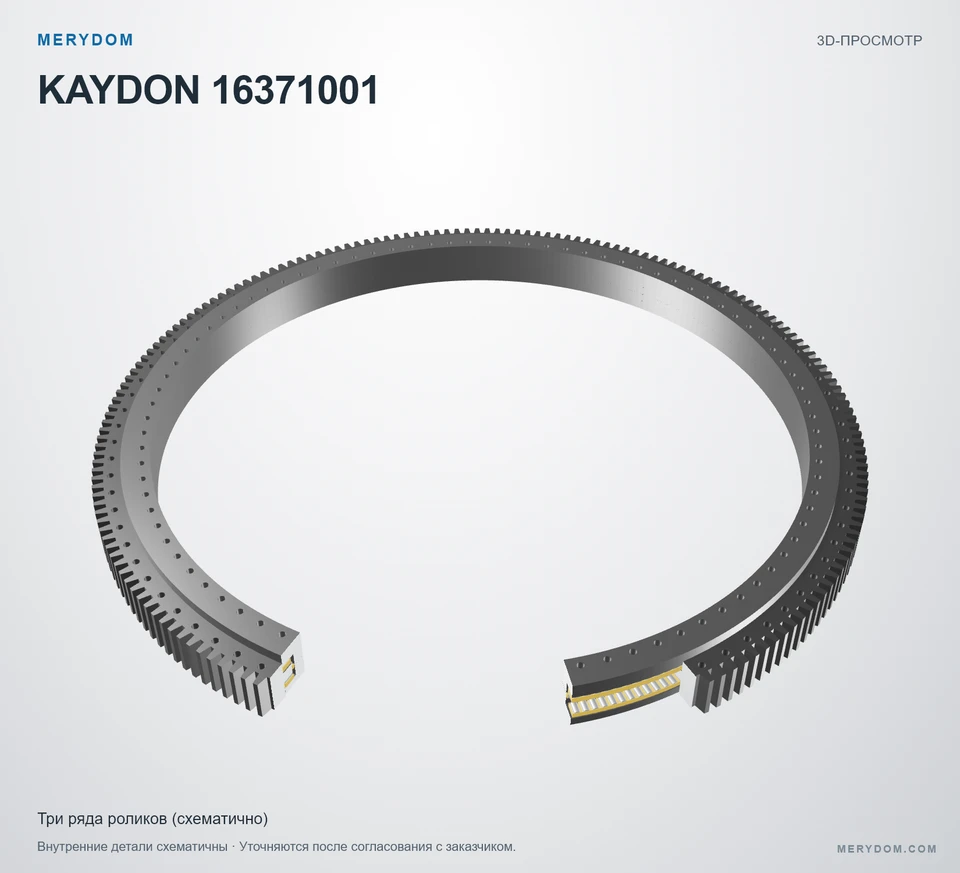

Исходная модель: Kaydon 16371001. Серия: Tr. Конструкция подшипника: Трехрядные ролики. Исполнение зубчатого венца: Внешнее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
16371001
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16371001.
- Overall OD (Do)
- 152.756 in
- Overall ID (di)
- 129.921 in
- Общая высота
- 10.039 in
- Исполнение зубчатого венца
- Внешнее зацепление
- Монтажные отверстия
- 90 / 90 наружное / внутреннее
- Тип подшипника
- Трехрядные ролики
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация
РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Do)
- 152.756 inпримерно 3 880 mm
- Общий внутренний диаметр (di)
- 129.921 inпримерно 3 299,99 mm
- Внутренний диаметр наружного кольца (Di)
- 141.535 inпримерно 3 594,99 mm
- Наружный диаметр внутреннего кольца (do)
- 141.339 inпримерно 3 590,01 mm
- Общая высота (H)
- 10.039 inпримерно 254,99 mm
- Масса в сборе (G)
- 11130 lbпримерно 5 048,483 kg
- Высота внутреннего кольца (Hi)
- 9.646 inпримерно 245,01 mm
- Высота наружного кольца (Ho)
- 8.071 inпримерно 205 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (Lo)
- 145.669 inпримерно 3 699,99 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 133.465 inпримерно 3 390,01 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (D2)
- 150.394 inпримерно 3 820,01 mm
- Количество зубьев (z2)
- 191
- Catalogue gear face width (b2)
- 8.071 inпримерно 205 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Kaydon 16371001
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 16371001 |
| Сертифицировано для замены | Kaydon 16371001 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | Tr Серия |
| Исходная модель | 16371001 |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Трехрядные ролики |
| Исполнение зубчатого венца | Внешнее зацепление |
| Размеры | |
| Общий наружный диаметр (Do) | 152.756 inпримерно 3 880 mm |
| Общий внутренний диаметр (di) | 129.921 inпримерно 3 299,99 mm |
| Общая высота (H) | 10.039 inпримерно 254,99 mm |
| Высота внутреннего кольца (Hi) | 9.646 inпримерно 245,01 mm |
| Высота наружного кольца (Ho) | 8.071 inпримерно 205 mm |
| Внутренний диаметр наружного кольца (Di) | 141.535 inпримерно 3 594,99 mm |
| Наружный диаметр внутреннего кольца (do) | 141.339 inпримерно 3 590,01 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 145.669 inпримерно 3 699,99 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 133.465 inпримерно 3 390,01 mm |
| Делительный диаметр зубчатого венца (D2) | 150.394 inпримерно 3 820,01 mm |
| Масса в сборе (G) | 11130 lbпримерно 5 048,483 kg |
| Допустимые нагрузки | |
| Максимальная нагрузка на зуб (Fz) | 117500 lbfпримерно 522,67 kN |
| Допустимый опрокидывающий момент (Crm) | 11652000 ft·lbfпримерно 15 797,99 kN·m |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 90 отверстий · 1.299 |
| Отверстия под болты внутреннего кольца (ni) | 90 отверстий · 1.299 |
| Зубчатый венец | |
| Система шага | MODULE |
| Source module (m) | Модуль 20 (источник (20)) |
| Число зубьев (z2) | 191 |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.

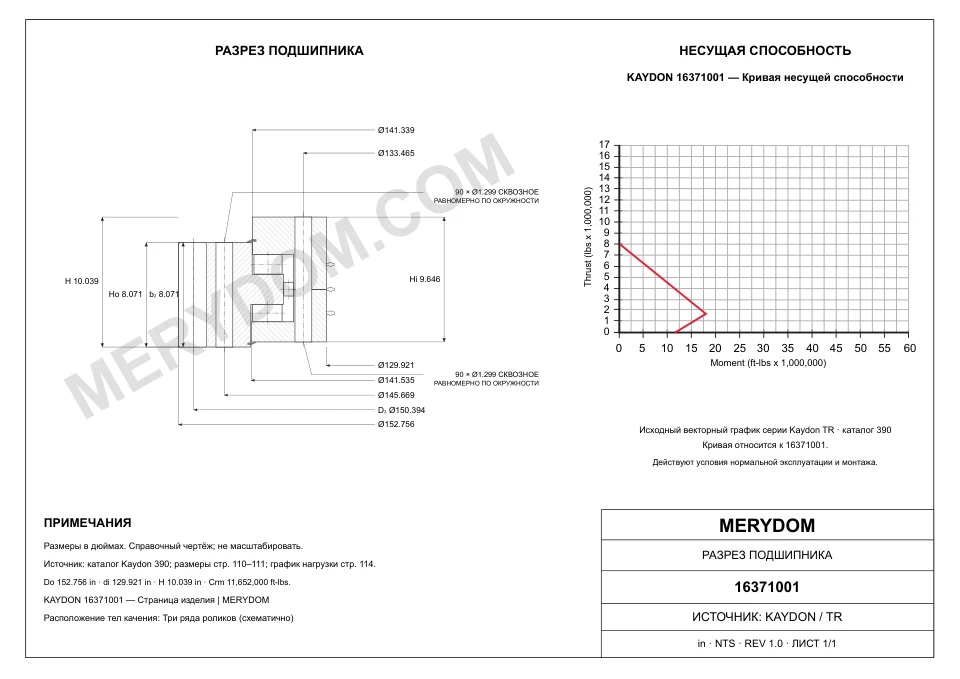

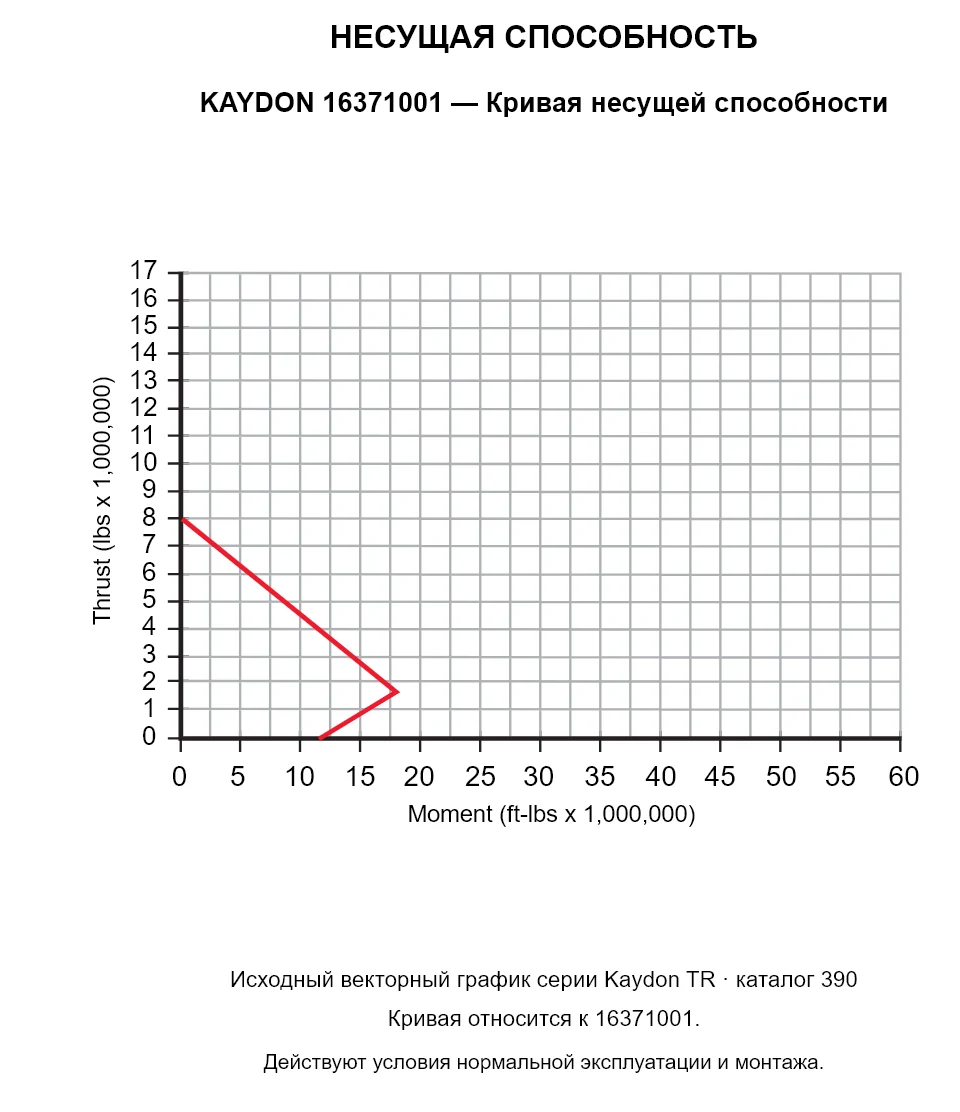

KAYDON 16371001 — Кривая несущей способности
KAYDON 16371001 — Кривая несущей способности
KAYDON 16371001 — Кривая несущей способности. Действуют условия нормальной эксплуатации и монтажа.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для Kaydon 16371001
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
