Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации

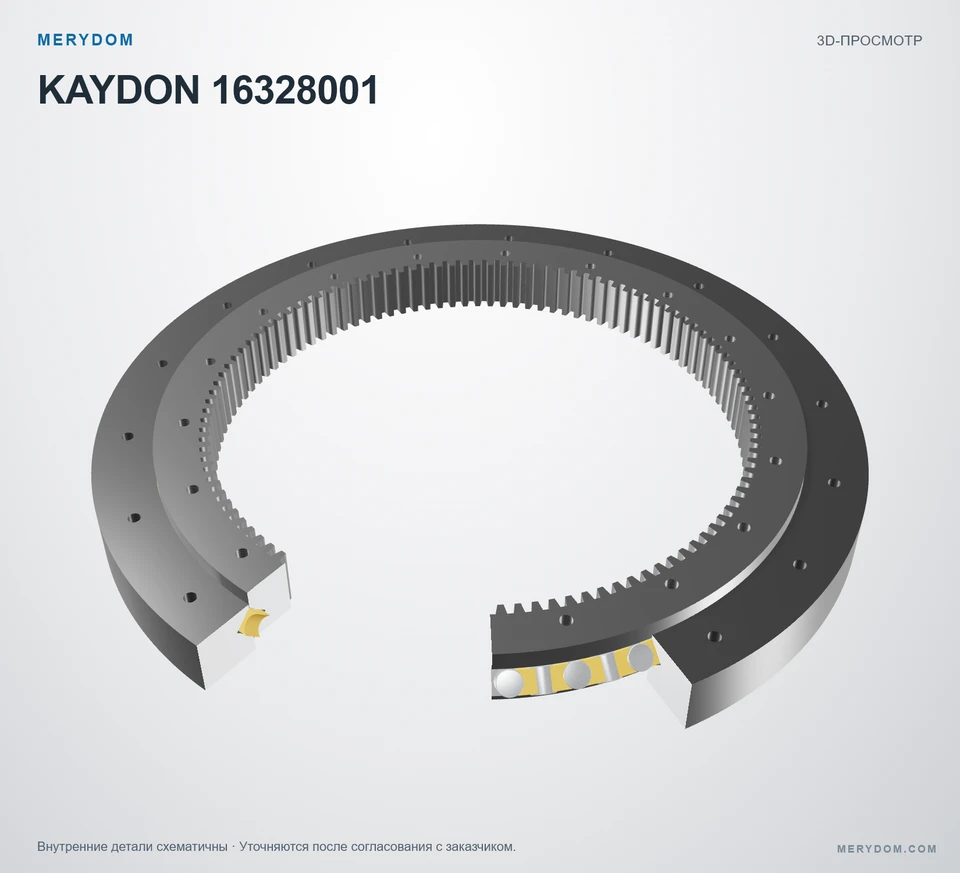

Аналог ОПУ для Kaydon 16328001
Проверено по уровню 3Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16328001. Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Исходная модель: Kaydon 16328001. Серия: Xr. Конструкция подшипника: Перекрестные ролики. Исполнение зубчатого венца: Внутреннее зацепление.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
16328001
Проверено MERYDOMУровень 3 · Запись инженерной проверкиОпорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с Kaydon 16328001.
- Overall OD (Do)
- 26.700 in
- Overall ID (di)
- 18.667 in
- Общая высота
- 2.500 in
- Исполнение зубчатого венца
- Внутреннее зацепление
- Монтажные отверстия
- 18 / 18 наружное / внутреннее
- Тип подшипника
- Перекрестные ролики
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

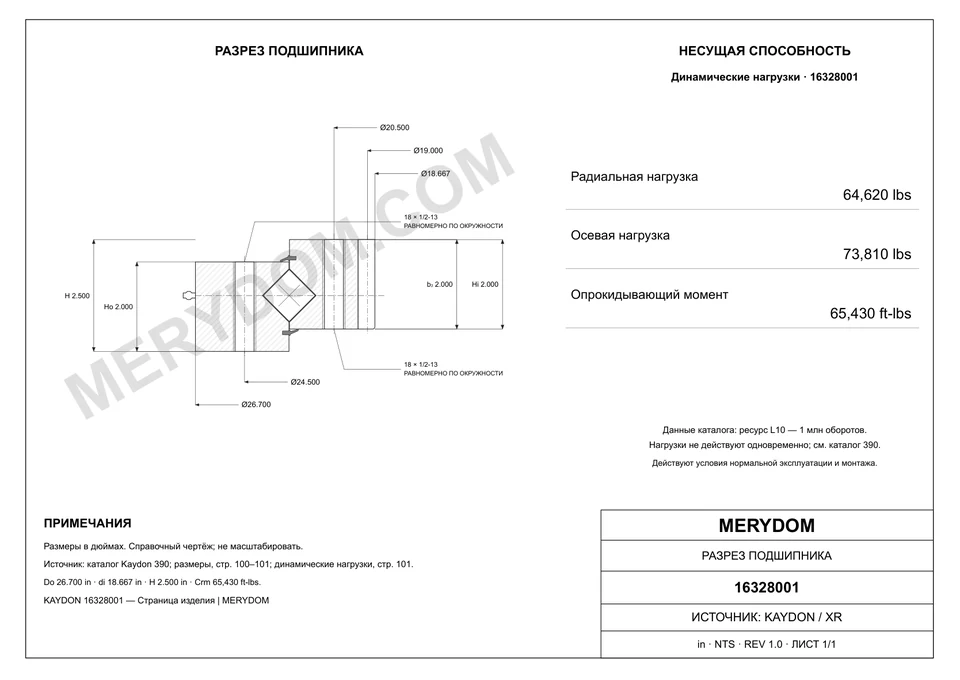

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Do)
- 26.700 inпримерно 678 mm
- Общий внутренний диаметр (di)
- 18.667 inпримерно 474,14 mm
- Общая высота (H)
- 2.500 inпримерно 64 mm
- Масса в сборе (G)
- 130 lbпримерно 58,967 kg
- Высота внутреннего кольца (Hi)
- 2.000 inпримерно 51 mm
- Высота наружного кольца (Ho)
- 2.000 inпримерно 51 mm
Монтаж
- Окружность крепежных отверстий наружного кольца (Lo)
- 24.500 inпримерно 622 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 20.500 inпримерно 521 mm
Зубчатый венец
- Делительный диаметр зубчатого венца (D2)
- 19.000 inпримерно 483 mm
- Диаметральный питч (Pd)
- 6
- Количество зубьев (z2)
- 114
- Catalogue gear face width (b2)
- 2.000 inпримерно 51 mm
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено MERYDOM · Контролируемая записьХарактеристики аналога ОПУ Kaydon 16328001
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 16328001 |
| Сертифицировано для замены | Kaydon 16328001 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Проверил | Инженерный отдел MERYDOM |
| Метаданные проверки | Контролируемая внутренняя запись; дата и ревизия чертежа не публикуются. |
| Материалы | |
| Настраиваемые варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Настраиваемые варианты материала сепаратора | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | Kaydon |
| Серия | Xr Серия |
| Исходная модель | 16328001 |
| Система измерения | ДюймРядом указан метрический справочный размер |
| Конструкция подшипника | Перекрестные ролики |
| Исполнение зубчатого венца | Внутреннее зацепление |
| Размеры | |
| Общий наружный диаметр (Do) | 26.700 inпримерно 678 mm |
| Общий внутренний диаметр (di) | 18.667 inпримерно 474,14 mm |
| Общая высота (H) | 2.500 inпримерно 64 mm |
| Высота внутреннего кольца (Hi) | 2.000 inпримерно 51 mm |
| Высота наружного кольца (Ho) | 2.000 inпримерно 51 mm |
| Окружность крепежных отверстий наружного кольца (Lo) | 24.500 inпримерно 622 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 20.500 inпримерно 521 mm |
| Делительный диаметр зубчатого венца (D2) | 19.000 inпримерно 483 mm |
| Масса в сборе (G) | 130 lbпримерно 58,967 kg |
| Допустимые нагрузки | |
| Максимальная нагрузка на зуб (Fz) | 6345 lbfпримерно 28,22 kN |
| Динамическая радиальная грузоподъемность · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 64620.0000000000 lbfпримерно 287,44 kN |
| Dynamic thrust load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 73810.0000000000 lbfпримерно 328,32 kN |
| Dynamic moment load rating · L10 at 1,000,000 revolutions · not simultaneous with other listed dynamic ratings | 65430.0000000000 ft·lbfпримерно 88,71 kN·m |
| Монтаж | |
| Отверстия под болты наружного кольца (no) | 18 отверстий · 1/2-13 |
| Отверстия под болты внутреннего кольца (ni) | 18 отверстий · 1/2-13 |
| Зубчатый венец | |
| Система шага | DP |
| Исходный диаметральный питч (Pd) | 6 DP |
| Эквивалентный модуль (derived reference only) (m) | 4.233333 mm |
| Число зубьев (z2) | 114 |
Уровень 3 · Проверено инженерным отделом MERYDOMПроверил: Инженерный отдел MERYDOM. Дата доказательства и ревизия чертежа не публикуются.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Аналог MERYDOM для Kaydon 16328001
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Настраиваемые варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Настраиваемые варианты сепаратора из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом Инженерная служба MERYDOM
- Доказательства проверки хранятся в контролируемой внутренней записи
- Ревизия чертежа и окончательный комплект документации подтверждаются в коммерческом предложении
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
