Сертифицированная взаимозаменяемость
- Совпадающее обозначение модели и установочный габарит
- Проверенные интерфейсы монтажных отверстий и окружностей болтов
- Исполнение зубчатого венца соответствует референсной конфигурации
MERYDOM 82-50 3040/2-06975
Проверено по уровню 3Сертифицировано заводом MERYDOM как взаимозаменяемое с IMO 82-50 3040/2-06975. Изделие MERYDOM использует то же обозначение модели для прямого перекрестного поиска.
БРЕНД MERYDOM · СЕРТИФИЦИРОВАННЫЙ АНАЛОГСертифицированные данные изделияВсе характеристики ↓ Гарантии завода
82-50 3040/2-06975

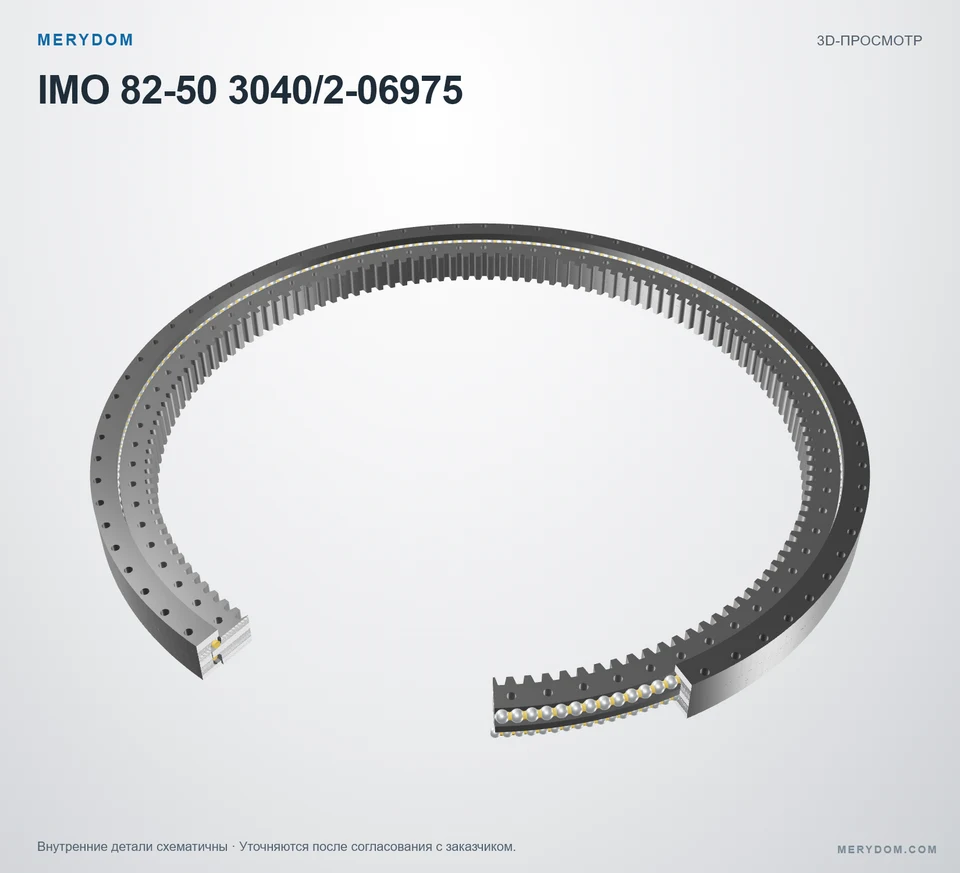

Проверено MERYDOMИнженерная проверка · Ред. Rev 1.0Опорно-поворотный подшипник производства MERYDOM, сертифицированный как взаимозаменяемый с IMO 82-50 3040/2-06975.
- Overall OD (Do)
- 3205 mm
- Overall ID (di)
- 2720 mm
- Общая высота
- Не опубликовано
- Исполнение зубчатого венца
- Внутреннее зацепление
- Монтажные отверстия
- 72 / наружное / внутреннее
- Тип подшипника
- Двойной упорно-радиальный шариковый подшипник
- Проверенная размерная взаимозаменяемость
- Материалы под контролем MERYDOM
- Доступна заводская документация

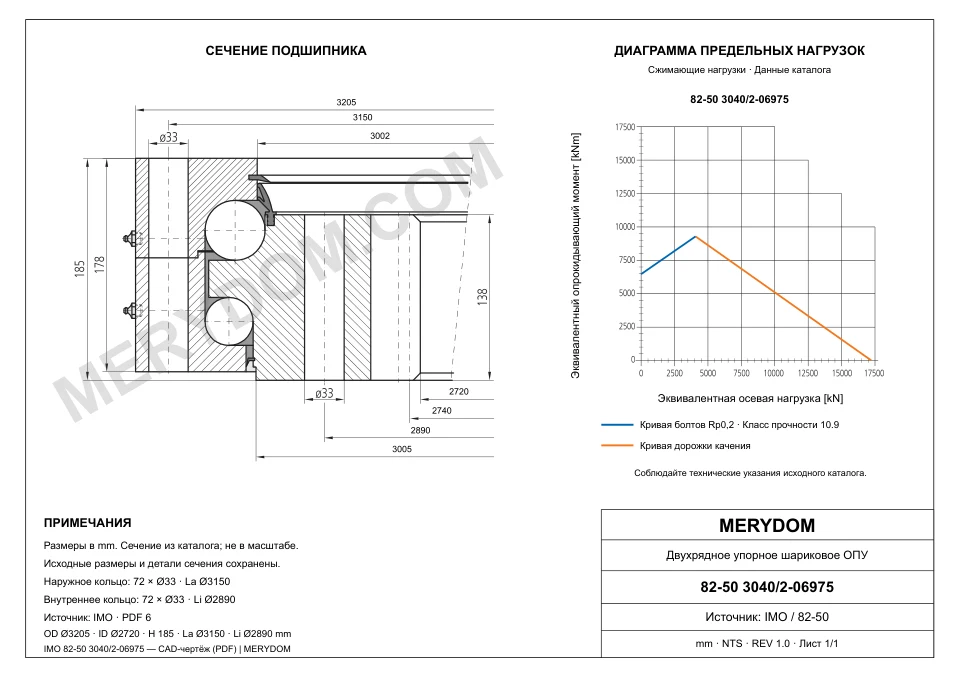

РАЗМЕРЫ ИЗДЕЛИЯ
Все характеристики ↓Опубликованные размеры и присоединительные параметры
Здесь показаны все доступные каталожные размеры, монтажные параметры и данные зубчатого венца в исходных опубликованных единицах.
Размеры
- Общий наружный диаметр (Da)
- 3205 mm3,205 mm
- Общий внутренний диаметр (di)
- 2720 mm2,720 mm
- Масса в сборе (G)
- 2295 kg2,295 kg
Монтаж
- Окружность крепежных отверстий наружного кольца (La)
- 3150 mm3,150 mm
- Окружность крепежных отверстий внутреннего кольца (Li)
- 2890 mm2,890 mm
- Количество монтажных отверстий наружного кольца (na)
- 72
Зубчатый венец
- Делительный диаметр зубчатого венца (d)
- 2740 mm2,740 mm
- Модуль зубчатого венца (m)
- 20 mm
- Количество зубьев (z)
- 137
- Addendum modification coefficient (x)
- -0.50-0.5
СЕРТИФИЦИРОВАННАЯ СПЕЦИФИКАЦИЯ MERYDOM
Проверено заводом MERYDOM · Ред. Rev 1.0Характеристики изделия
Идентификация изделия MERYDOM, сертификация, материалы и размерные данные сертифицированного аналога.
| Технический параметр | Сертифицированное значение MERYDOM |
|---|---|
| Сертифицированное изделие MERYDOM | |
| Бренд изделия | MERYDOM |
| Модель MERYDOM | 82-50 3040/2-06975 |
| Сертифицировано для замены | IMO 82-50 3040/2-06975 |
| Заводская проверка | Уровень 3 · Проверено инженерным отделом |
| Ревизия утвержденного чертежа | Rev 1.0 |
| Проверил | Инженерный отдел MERYDOM |
| Дата сертификации | 2026-08-16 |
| Материалы | |
| Варианты материала колец | 42CrMo / 50Mn |
| Материал уплотнения | NBR · Бутадиен-нитрильный каучук |
| Варианты материала сепараторов | Инженерный нейлон / Латунь |
| Идентификация | |
| Исходный бренд | IMO |
| Серия | 850 Серия |
| Исходная модель | 82-50 3040/2-06975 |
| Система измерения | Метрическая |
| Конструкция подшипника | Двойной упорно-радиальный шариковый подшипник |
| Исполнение зубчатого венца | Внутреннее зацепление |
| Размеры | |
| Общий наружный диаметр (Da) | 3205 mm3,205 mm |
| Общий внутренний диаметр (di) | 2720 mm2,720 mm |
| Масса в сборе (G) | 2295 kg2,295 kg |
| Монтаж | |
| Окружность крепежных отверстий наружного кольца (La) | 3150 mm3,150 mm |
| Окружность крепежных отверстий внутреннего кольца (Li) | 2890 mm2,890 mm |
| Количество монтажных отверстий наружного кольца (na) | 72 |
| Зубчатый венец | |
| Делительный диаметр зубчатого венца (d) | 2740 mm2,740 mm |
| Модуль зубчатого венца (m) | 20 mm |
| Количество зубьев (z) | 137 |
| Addendum modification coefficient (x) | -0.50-0.5 |
| Допустимые нагрузки | |
| Допустимая окружная сила, нормальная (fz_norm) | 272 kN |
| Допустимая окружная сила, максимальная (fz_max) | 495 kN |
| Static radial load rating (Co_rad) | 3508 kN3,508 kN |
| Static axial load rating, tension (Co_ax_T) | 17321 kN17,321 kN |
| Static axial load rating, compression (Co_ax_H) | 14406 kN14,406 kN |
| Dynamic radial load rating (C_rad) | 755 kN |
| Dynamic axial load rating, tension (C_ax_T) | 1785 kN1,785 kN |
| Dynamic axial load rating, compression (C_ax_H) | 1419 kN1,419 kN |
Уровень 3 · Проверено инженерным отделом MERYDOMСертифицировано 2026-08-16; проверил: Инженерный отдел MERYDOM.

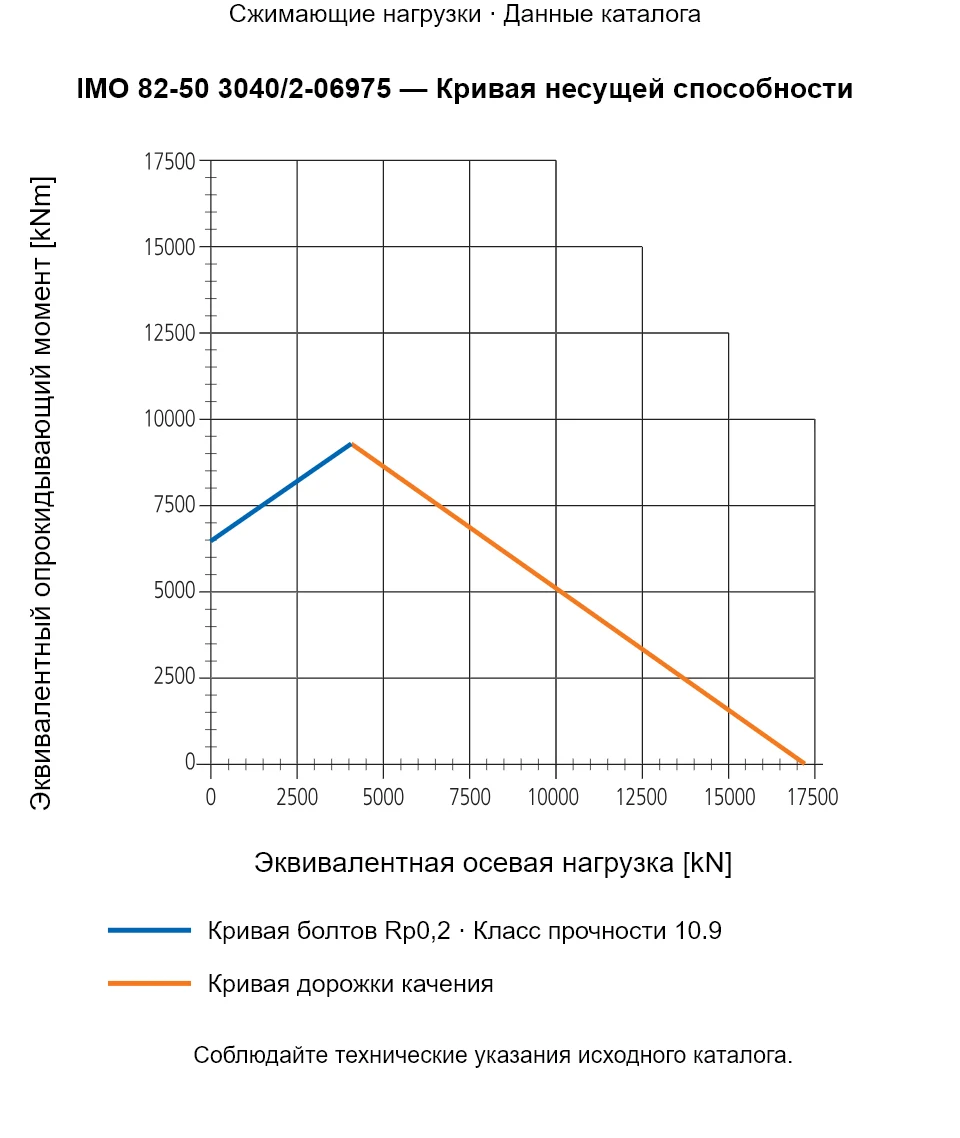

НЕСУЩАЯ СПОСОБНОСТЬ СЕРИИ
Диаграмма нагрузочной способности серии 850
Используйте обозначение модели в легенде каталога как исходный ориентир по допустимым моменту и осевой нагрузке.
Примечание по инженерному подбору
Этот каталожный график предназначен для предварительного подбора. При окончательном согласовании MERYDOM также учитываются жесткость монтажа, несущая способность болтов, рабочий цикл, смазка и условия эксплуатации.
ИНЖЕНЕРНАЯ СЛУЖБА MERYDOM
Сертифицированная заводом конструкция аналога
Этот подшипник MERYDOM проверен по опубликованному габариту модели, монтажным интерфейсам, исполнению зубчатого венца и заявленной спецификации материалов для использования в качестве аналога.
Конструкция MERYDOM
- Варианты материала колец: 42CrMo или 50Mn
- Система уплотнений из бутадиен-нитрильного каучука NBR
- Варианты сепараторов из инженерного нейлона или латуни
Заводская документация
- Инженерная проверка отделом MERYDOM Engineering
- Редакция утвержденного чертежа по умолчанию: 1.0
- Дата сертификации связана с записью импорта данных
Подтверждение применения
- Подтвердить плоскостность опоры, класс болтов и преднатяг
- Проверить действующие нагрузки, рабочий цикл и смазку
- Подтвердить температуру, окружающую среду и условия монтажа
ПРАВОВОЕ И ИНЖЕНЕРНОЕ УВЕДОМЛЕНИЕ
Независимая сертификация аналога
- MERYDOM является производителем и сертифицирующей стороной изделия MERYDOM, представленного на этой странице.
- Сторонние бренды и номера моделей принадлежат их владельцам и используются только для идентификации предполагаемого референса взаимозаменяемости.
- MERYDOM — независимый производитель, не связанный с указанным OEM, не одобренный и не спонсируемый им.
- Заявление о взаимозаменяемости относится к совпадающему обозначению модели и опубликованному объему проверки; пригодность применения по-прежнему зависит от нагрузок, рабочего цикла, монтажа, смазки и рабочей среды.
- Окончательно поставляемое изделие определяется утвержденным предложением, производственным чертежом и техническим соглашением к договору.
ПОДДЕРЖКА ПО АНАЛОГАМ MERYDOM
Запросить цену и срок поставкиГотовы запросить цену, срок поставки и подтверждение применения?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 82-50 3040/2-06975.
