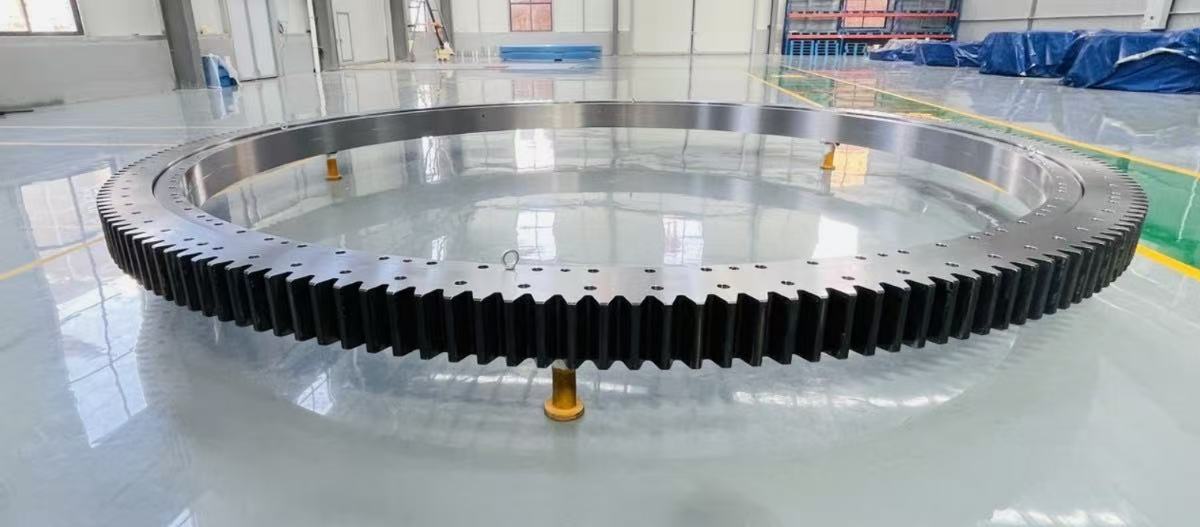

Как MERYDOM изготовила, проконтролировала и отгрузила трёхрядное роликовое ОПУ класса 6 метров для тайской сервисной компании в сфере портового оборудования.
Сервисная компания в сфере портового оборудования в Таиланде нашла MERYDOM через merydom.com и направила нам чертёж и технические требования на замену подшипника исключительного масштаба: индивидуально изготовленное трёхрядное роликовое ОПУ с наружным диаметром более шести метров.
Задача выходила далеко за рамки механической обработки крупного стального кольца. MERYDOM должна была преобразовать чертёж заказчика в управляемый производственный план, обеспечить контроль геометрии большого диаметра и зубчатого венца в ходе производства, сопровождать приёмку заказчиком, а затем решить практическую задачу перевозки сверхгабаритного прецизионного компонента из Сюйчжоу в порт Шанхая для отгрузки навалом.
Кратко о проекте
| Заказчик | Сервисная компания в сфере портового оборудования в Таиланде |
|---|---|
| Подшипник | Индивидуально изготовленное трёхрядное роликовое ОПУ с внешним зацеплением |
| Класс размера | Наружный диаметр более 6 метров |
| Исходные данные | Чертёж заказчика и технические требования по проекту |
| Объём работ MERYDOM | Технический анализ, координация производства, контроль качества, сопровождение приёмки заказчиком, экспортная защита и негабаритная логистика |
| Маршрут перевозки | Производственная база в Сюйчжоу → порт Шанхая → судно для перевозки навалочных генеральных грузов в Таиланд |
Коммерчески чувствительные размеры, допуски, данные по нагрузкам и значения приёмки остаются частью контролируемой проектной документации заказчика. Поэтому в этом кейсе основное внимание уделено инженерному и логистическому процессу, без раскрытия конфиденциального чертежа заказчика.
От запроса через сайт к инженерному проекту
Первый контакт с заказчиком состоялся через сайт MERYDOM. Для подшипника такого размера чертёж является началом технического диалога, а не его завершением. До планирования производства проектная команда проанализировала информацию, определяющую, можно ли изготовить, установить и эксплуатировать ОПУ в соответствии с требованиями:
- компоновка колец и конфигурация дорожек качения;
- наружный, внутренний, центрирующий и монтажный диаметры;
- общая высота и высота отдельных колец;
- количество монтажных отверстий, диаметры окружностей отверстий и требования к отверстиям;
- модуль зацепления, число зубьев, угол давления и требования к сопрягаемой шестерне;
- внутренний зазор и требования к вращению;
- материал, термообработка и требования к защите поверхности;
- контроль, документация, маркировка и критерии приёмки; и
- ограничения по упаковке, подъёму и транспортировке, обусловленные габаритом в шесть метров.
Этот анализ связал утверждённую конструкцию заказчика с фактическим производственным маршрутом. Он также позволил определить контрольные точки качества и логистические условия ещё до начала первой крупной производственной операции. MERYDOM применяет такой же дисциплинированный подход в рамках услуги проектирования и изготовления ОПУ на заказ.
Почему трёхрядное роликовое ОПУ диаметром шесть метров представляет особую производственную задачу
Трёхрядное роликовое ОПУ распределяет осевые, радиальные нагрузки и опрокидывающий момент между различными рядами роликов. Такая архитектура обеспечивает высокий потенциал несущей способности и широко применяется в тяжёлом портовом и подъёмном оборудовании, однако её преимущества зависят от точной геометрии по каждому пути передачи нагрузки.
Когда диаметр превышает шесть метров, даже небольшие локальные отклонения могут стать значительными по всей окружности. Опирание кольца, усилие зажима, последовательность обработки, температура, метод измерения и обращение с изделием влияют на конечный результат. Процесс, устойчивый для меньшего подшипника, нельзя просто масштабировать без дополнительной проверки.

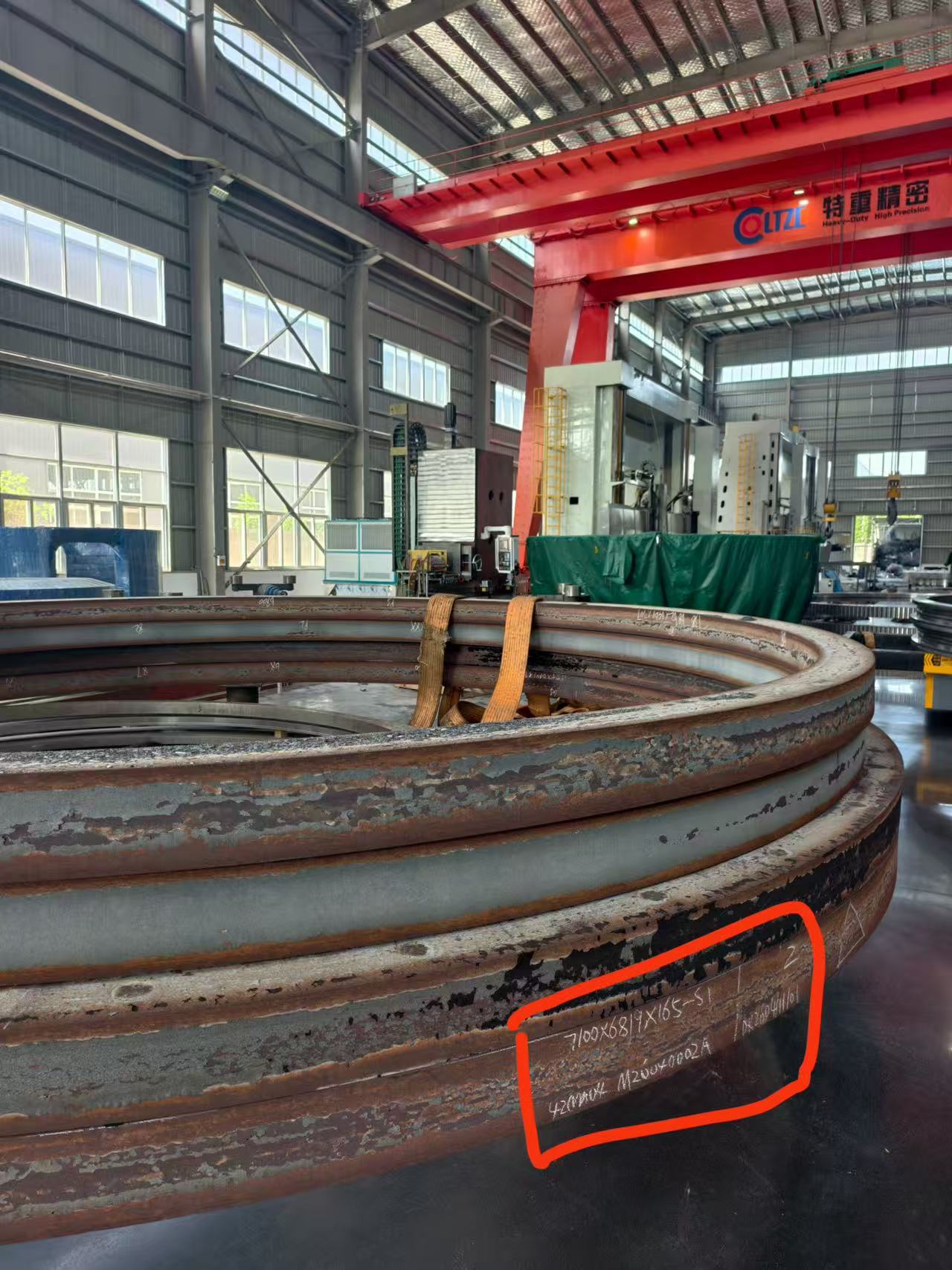

Поэтому производственный план MERYDOM рассматривал ОПУ как интегрированную систему колец, дорожек качения, роликов, зубчатого венца, монтажных поверхностей, каналов смазки и уплотнений. Последовательность операций должна была сохранять размерную стабильность от подготовки колец до окончательной сборки.

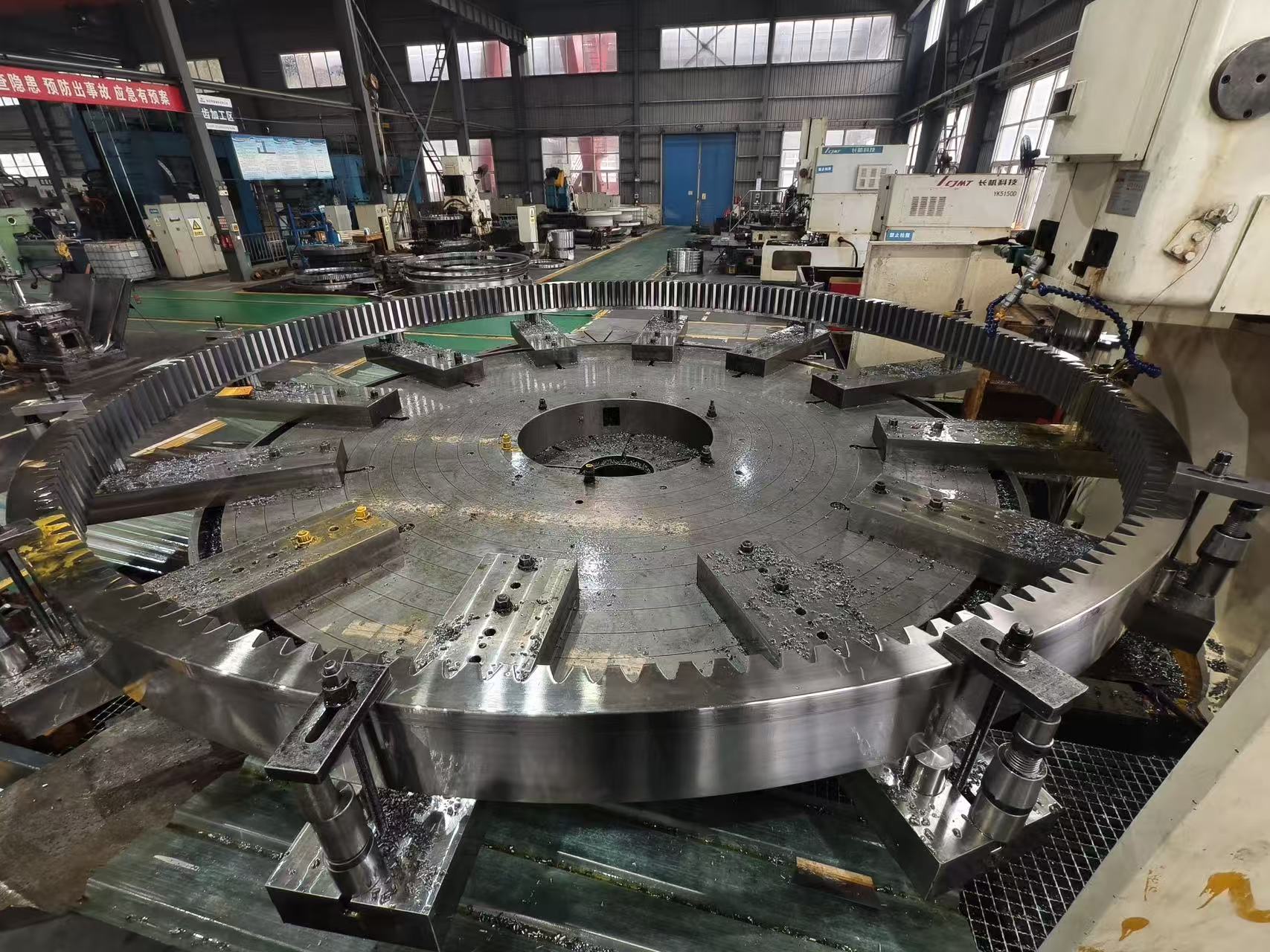

Механическая обработка большого диаметра и изготовление зубчатого венца

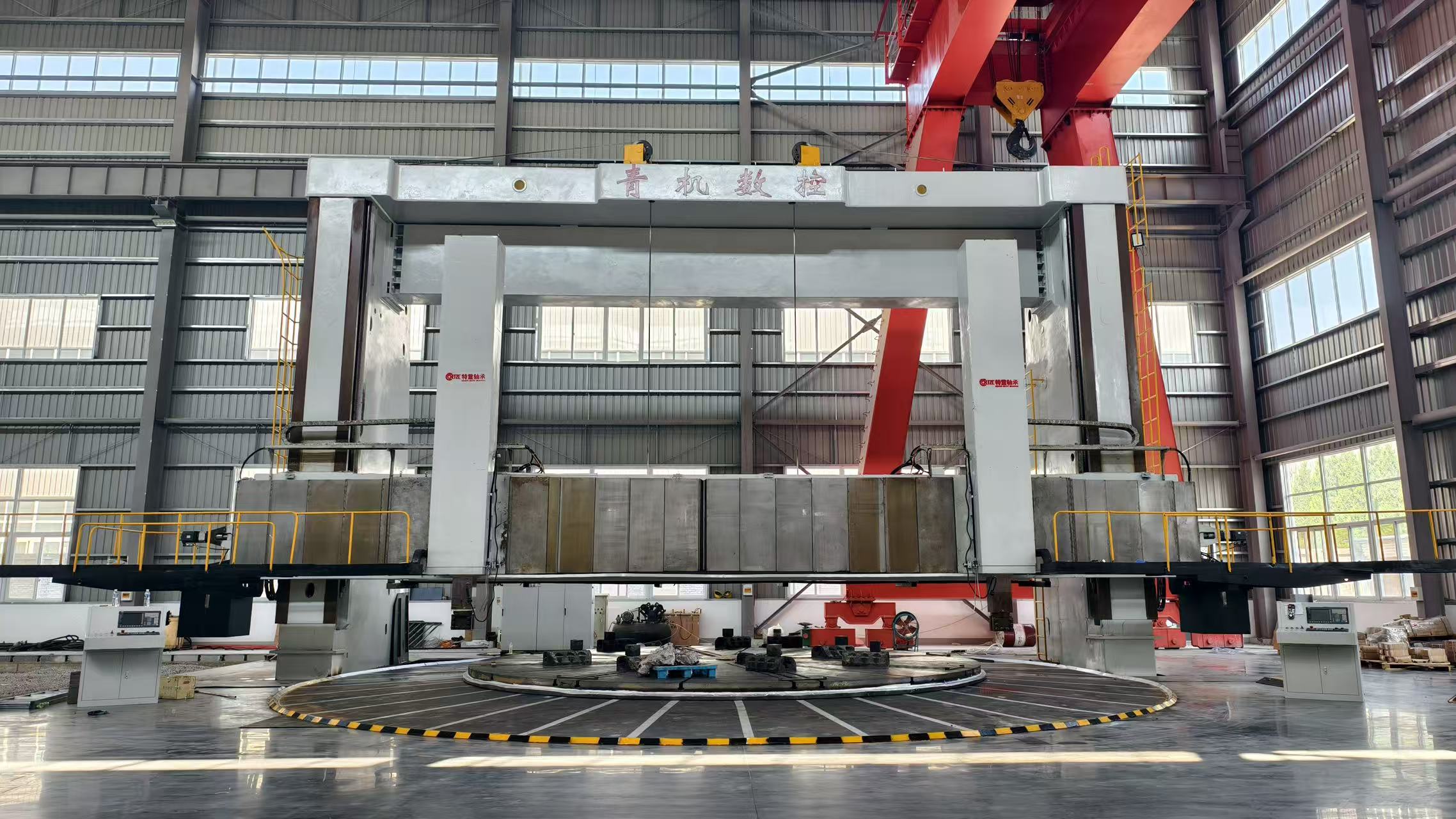

Проект требовал оборудования, обладающего как необходимым рабочим габаритом, так и стабильностью процесса для работы с кольцами такого диаметра. Выбранный маршрут объединил крупногабаритные вертикальные обрабатывающие мощности со специализированными операциями по зубообработке.
При таком масштабе важна каждая установка. Проектная команда спланировала базовые поверхности, опирание кольца и точки контроля так, чтобы информация из одной операции оставалась пригодной для следующей. Критические размеры проверялись в ходе производства, а не откладывались до финального контроля, когда накопленная погрешность уже проявилась бы полностью.
Внешнее зацепление также должно было работать как часть приводной системы заказчика. Геометрию зубьев, взаимное расположение монтажных отверстий и баз ОПУ рассматривали совместно, поскольку кольцо может соответствовать отдельному требованию по диаметру и при этом создавать проблемы, если его сопрягаемые поверхности не совпадают с машиной.
Больше о производственной среде можно увидеть на страницах завода и производственных участков MERYDOM и производственного оборудования.
Сборка и контроль качества: управление полным путём передачи нагрузки

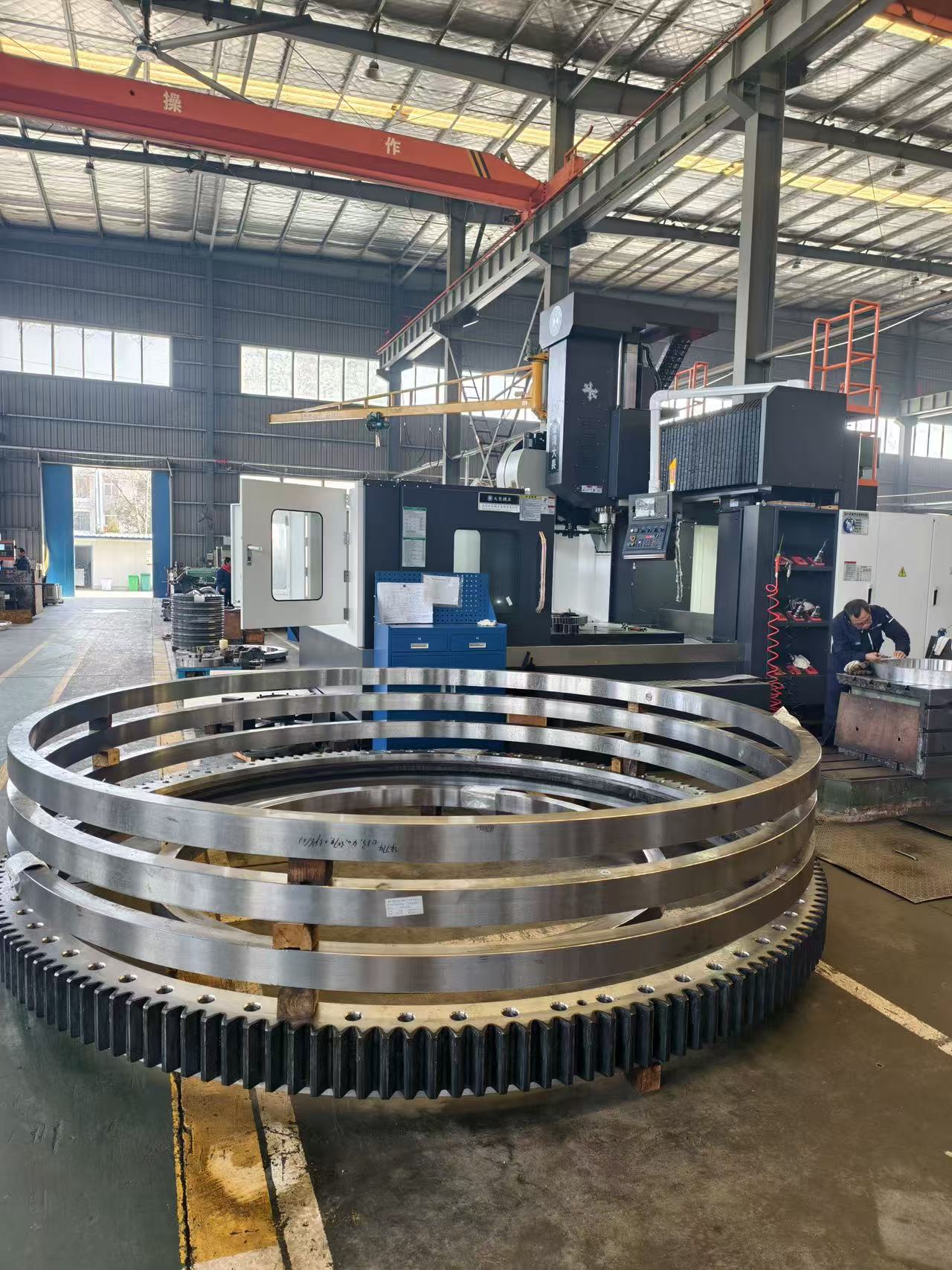

После обработки колец и зубчатого венца компоненты прошли через контролируемые этапы сборки и проверки. Для трёхрядного роликового подшипника необходимо совместное функционирование трёх роликовых систем; качество нельзя свести только к проверке одного готового диаметра.
План качества проекта объединил входные документы, операционный контроль и окончательную приёмку. В зависимости от чертежа и согласованного объёма контроля к контролируемым характеристикам относятся прослеживаемость материала, записи по термообработке, геометрия дорожек качения, данные зубчатого венца, монтажные поверхности, высоты колец, зазоры, характеристики вращения, элементы смазки, уплотнения, маркировка и антикоррозионная защита.
Такая цепочка документации особенно важна для портового оборудования. ОПУ становится критически важным с точки зрения безопасности конструкционным и вращающимся интерфейсом, поэтому заказчик должен иметь возможность связать поставленный компонент с утверждённым чертежом и подтверждающими контроль документами. Система контроля качества MERYDOM построена вокруг этого прослеживаемого проектного процесса.
После завершения изготовления и проверки ОПУ прошло согласованную процедуру приёмки и было допущено к отгрузке. Приёмка заказчиком не рассматривалась как отдельный формальный этап; она стала итогом системы контролей, встроенной в проект начиная с анализа чертежа.

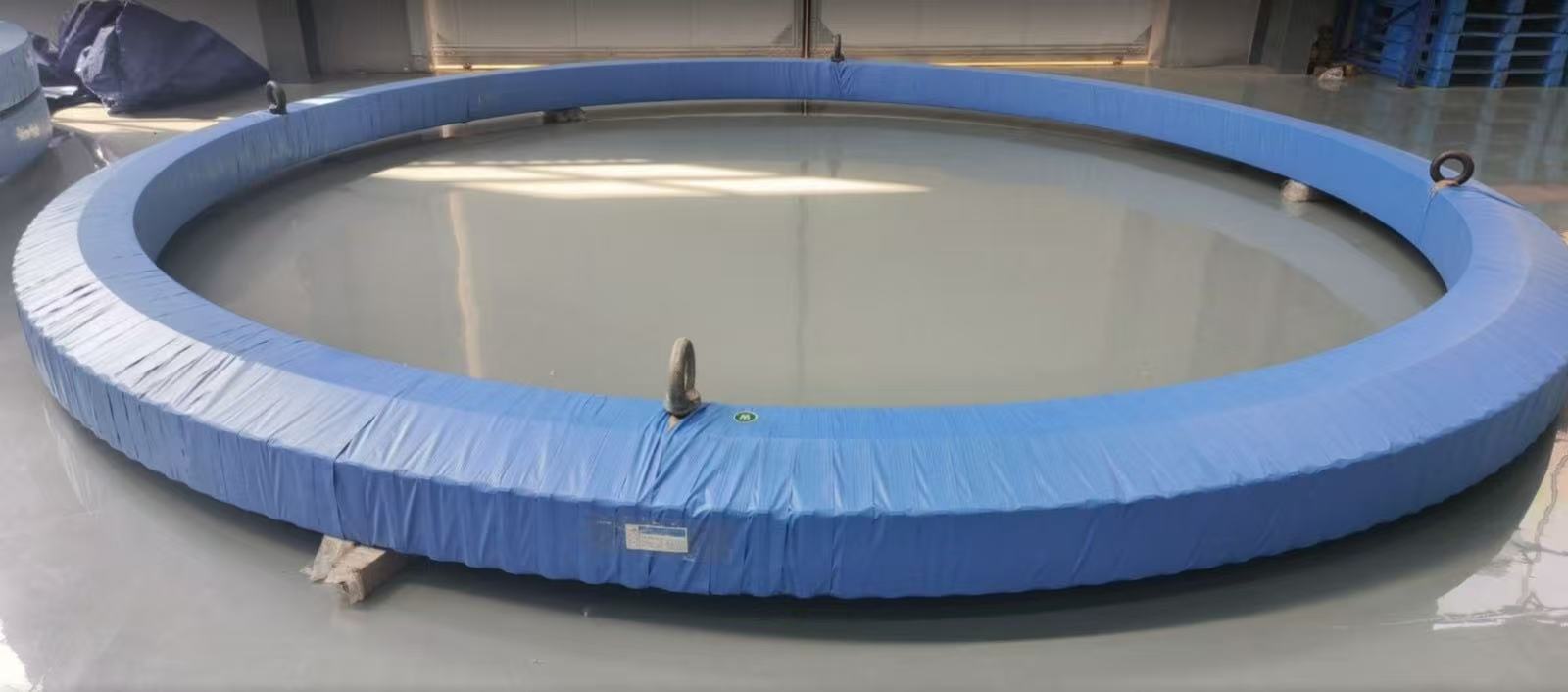

Экспортная защита прецизионного компонента исключительного размера
Готовое ОПУ остаётся уязвимым и после выхода из зоны контроля. Влага, пыль, удары, неправильный подъём или неравномерное опирание при транспортировке могут повредить поверхности и геометрию ещё до монтажа.
MERYDOM подготовила подшипник именно под данный маршрут, а не применяла типовой способ упаковки. Схема защиты и опирания учитывала геометрию открытого кольца большого диаметра, доступ для подъёма, точки контакта, дорожную вибрацию, временное хранение и воздействие при портовой обработке. Груз сопровождался инструкцией по обращению, чтобы при перегрузках не приходилось импровизировать с точками подъёма или опоры.
Негабаритная логистика из Сюйчжоу в порт Шанхая

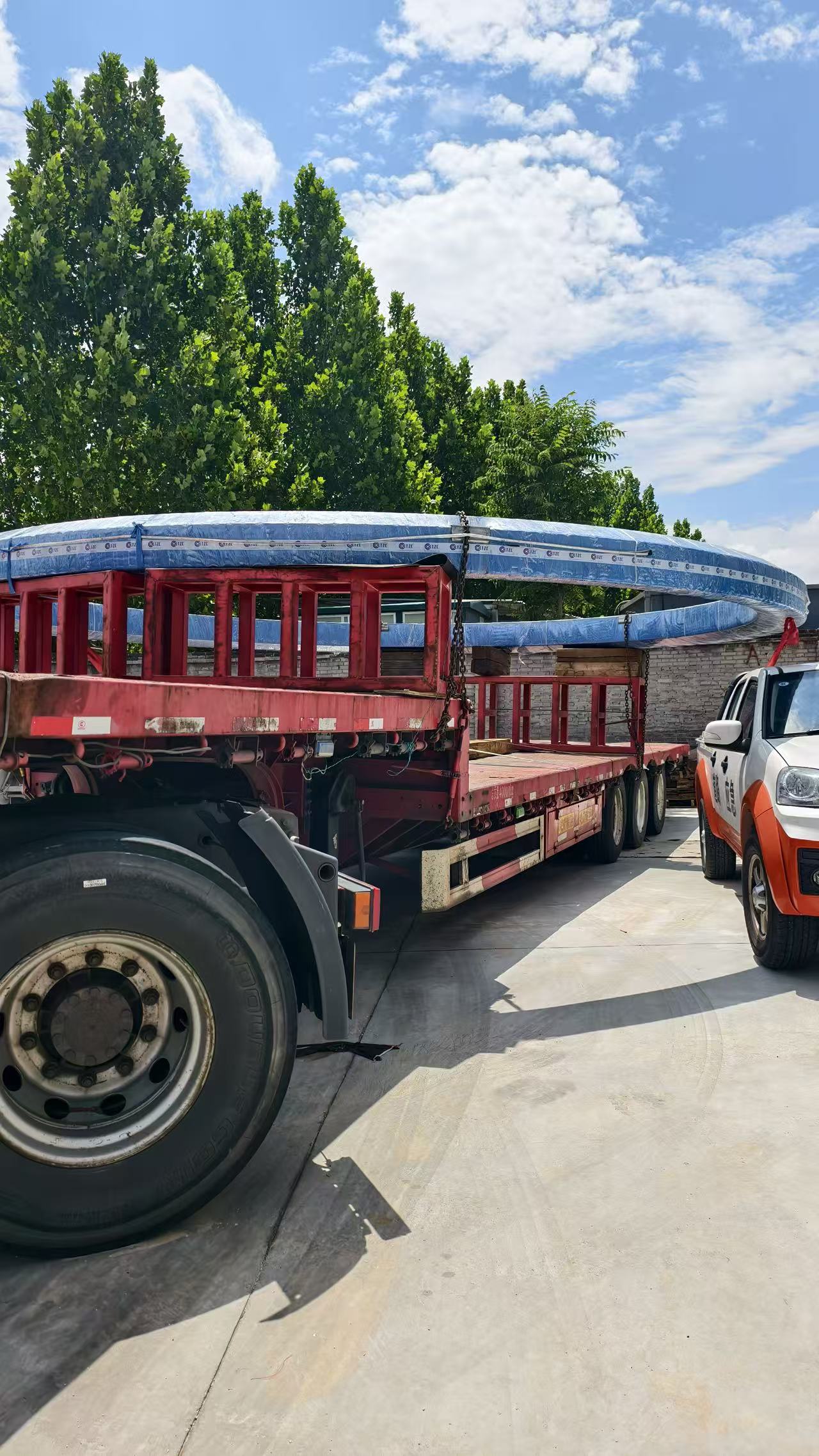

При наружном диаметре более шести метров ОПУ нельзя было перевозить как обычный контейнерный груз. Поэтому MERYDOM скоординировала специальное решение по автоперевозке сверхгабаритного груза по ширине от производственной базы в Сюйчжоу до порта Шанхая.
Логистическая работа включала подбор транспортного средства с учётом подшипника и схемы его опирания, проверку транспортного габарита, координацию погрузки и крепления, а также согласование автомобильной перевозки с условиями приёмки в порту. Цель состояла не просто в том, чтобы разместить груз на полуприцепе, а в том, чтобы сохранить принятое состояние прецизионного подшипника на каждом этапе передачи.
В порту Шанхая MERYDOM совместно со своими логистическими партнёрами организовала место на судне для навалочных генеральных грузов и терминальную обработку, соответствующую габаритам груза. ОПУ было доставлено в порт и успешно погружено для отправки в Таиланд.
Что показывает этот проект
Этот проект объединил четыре компетенции:
- Инженерная интерпретация. Команда преобразовала чертёж и требования заказчика в проектный план, пригодный для изготовления, контроля и поставки.
- Производство гигантских подшипников. MERYDOM скоординировала оборудование, установки и контроль процессов, необходимые для трёхрядного роликового ОПУ диаметром более шести метров.
- Прослеживаемое управление качеством. Контроль и приёмка были связаны с утверждёнными требованиями на всём протяжении производства.
- Полная ответственность за поставку. Экспортная защита, специальная автоперевозка, координация в порту и погрузка навалом управлялись как части одной технической поставки.
Для портовых операторов, сервисных компаний и OEM такая интеграция сокращает разрывы, которые часто возникают между анализом чертежа, производством, инспекцией и логистикой. Поставщик, отвечающий за ОПУ, остаётся вовлечённым до тех пор, пока изделие не будет готово войти в цепочку поставки заказчика.
Тот же подход применяется и к другим тяжёлонагруженным решениям, рассмотренным в инженерном руководстве MERYDOM по ОПУ для портового оборудования.
Планируете проект с ОПУ большого диаметра?
Для технического анализа направьте имеющийся чертёж подшипника, сведения о применении и машине, расчётные случаи нагрузки, данные по зацеплению, монтажные интерфейсы, требования к материалу и контролю, требуемую дату поставки и пункт назначения. Ранняя информация о транспортных ограничениях особенно важна, когда диаметр подшипника превышает стандартные дорожные или контейнерные пределы.
MERYDOM может сопровождать проект от инженерного анализа и производства до контроля, экспортной упаковки и международной негабаритной логистики.
