Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
MERYDOM 282.30.1300.013
Level 3 verifiziertVon MERYDOM werkseitig für den Austausch verifiziert mit Rothe Erde 282.30.1300.013. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
282.30.1300.013

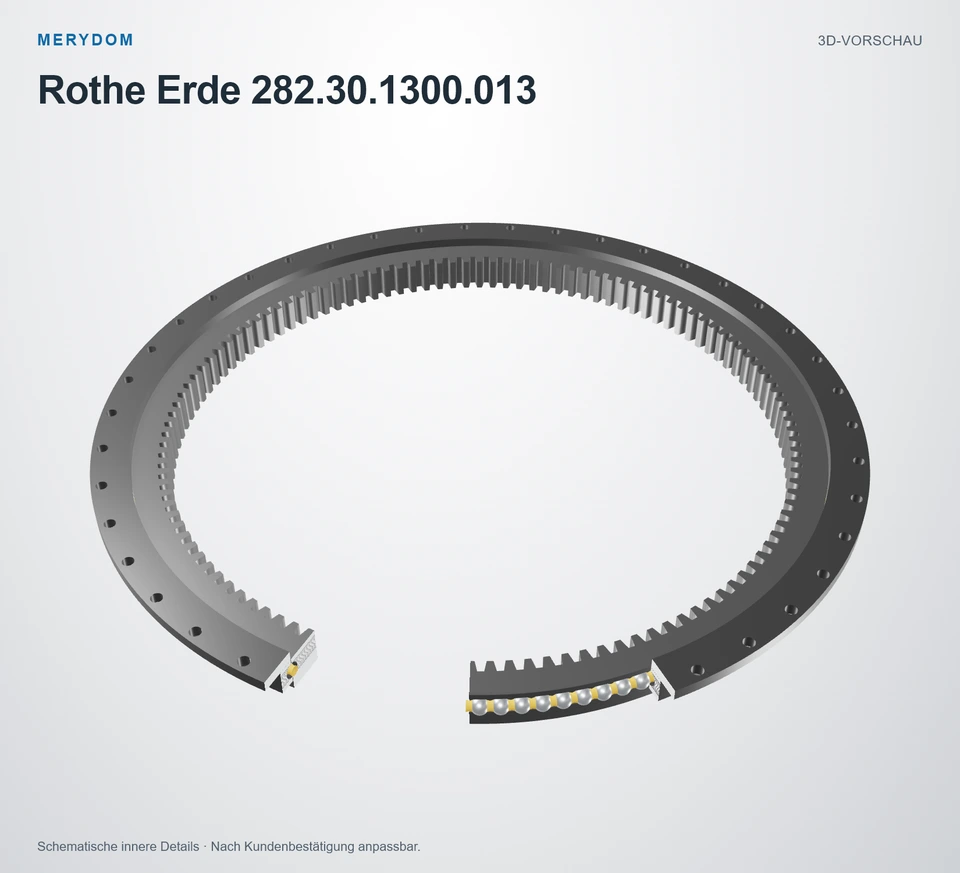

MERYDOM verifiziertTechnische Verifizierung · Rev Rev 1.0Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Rothe Erde 282.30.1300.013.
- Overall OD (Do)
- 1500 mm
- Overall ID (di)
- 1212 mm
- Gesamthöhe
- 90 mm
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 42 / 42 außen / innen
- Lagerbauart
- Profile Bearing
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. Rev 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 282.30.1300.013 |
| Zertifiziert austauschbar mit | Rothe Erde 282.30.1300.013 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | Rev 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-16 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Rothe Erde |
| Serie | 28 Serie |
| Referenzmodell | 282.30.1300.013 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Profile Bearing |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Laufbahndurchmesser (DL) | 1355 mm1,355 mm |
| Gesamt-Außendurchmesser (Da) | 1500 mm1,500 mm |
| Gesamt-Innendurchmesser (Di) | 1212 mm1,212 mm |
| Gesamthöhe (H) | 90 mm |
| Katalogdurchmesser O (O) | 1356,5 mm1,356.5 mm |
| Katalogdurchmesser U (U) | 1353,5 mm1,353.5 mm |
| Katalogdurchmesser C (C) | 1417 mm1,417 mm |
| Unterer Ringversatz Hu (Hu) | 19 mm |
| Gesamtgewicht (Weight) | 226 kg |
| Axiallagerspiel (Y_axial) | 0,45 mm0.45 mm |
| Radiallagerspiel (Y_radial) | ≤ 0,37 mm0.37 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 1460 mm1,460 mm |
| Montagebohrungen am Außenring (na) | 42 |
| Montagebohrungsdurchmesser am Außenring (B_outer) | 22 mm |
| Lochkreis Innenring (Li) | 1294 mm1,294 mm |
| Montagebohrungen am Innenring (ni) | 42 |
| Metrische Schraubennenngröße (M) | 20 mm |
| Gewindetiefe (t) | 40 mm |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 1230 mm1,230 mm |
| Verzahnungsmodul (m) | 10 mm |
| Zähnezahl (z) | 123 |
| Zahnkopfhöhen-Korrekturprodukt k·m (k*m) | -1,0 mm-1 mm |
| Mindestzahnbreite (bmin) | 71 mm |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (X1) | 38,83 kN38.83 kN |
| Zulässige Umfangskraft, maximal (X2) | 77,66 kN77.66 kN |
| Weitere Angaben | |
| Anzahl Schmiernippel (n1) | 6 ≤6 |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-16 durch MERYDOM Technikabteilung verifiziert.

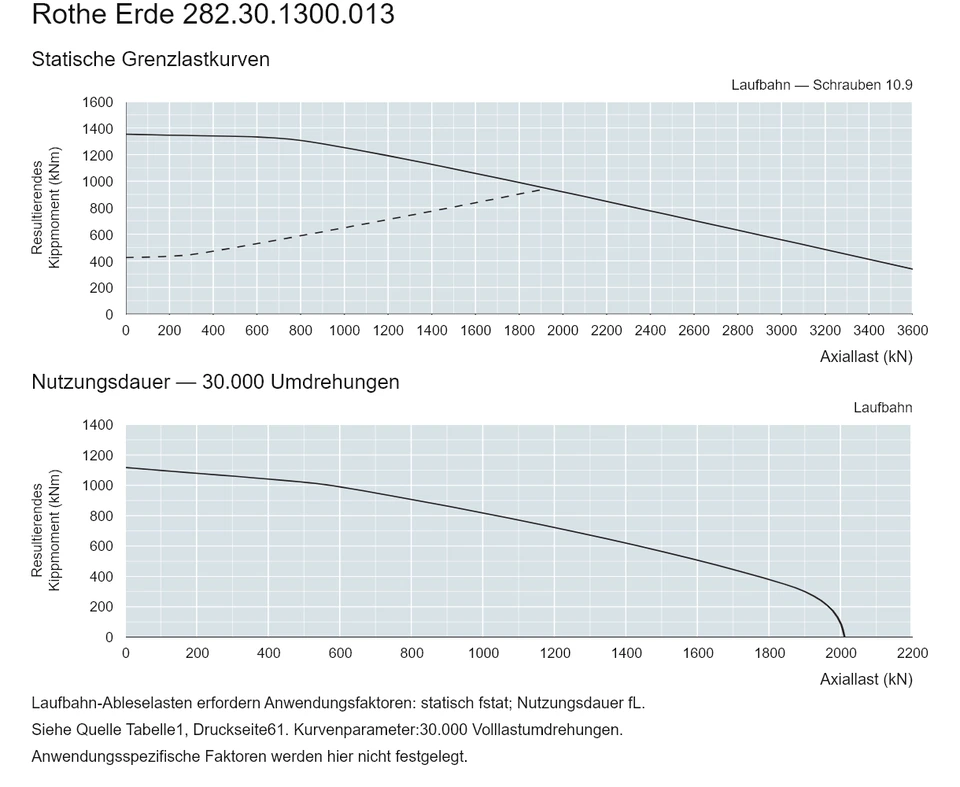

SERIEN-TRAGFÄHIGKEIT
Traglastdiagramm der Serie 28
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM ENGINEERING
Werkseitig verifizierte Ersatzkonstruktion

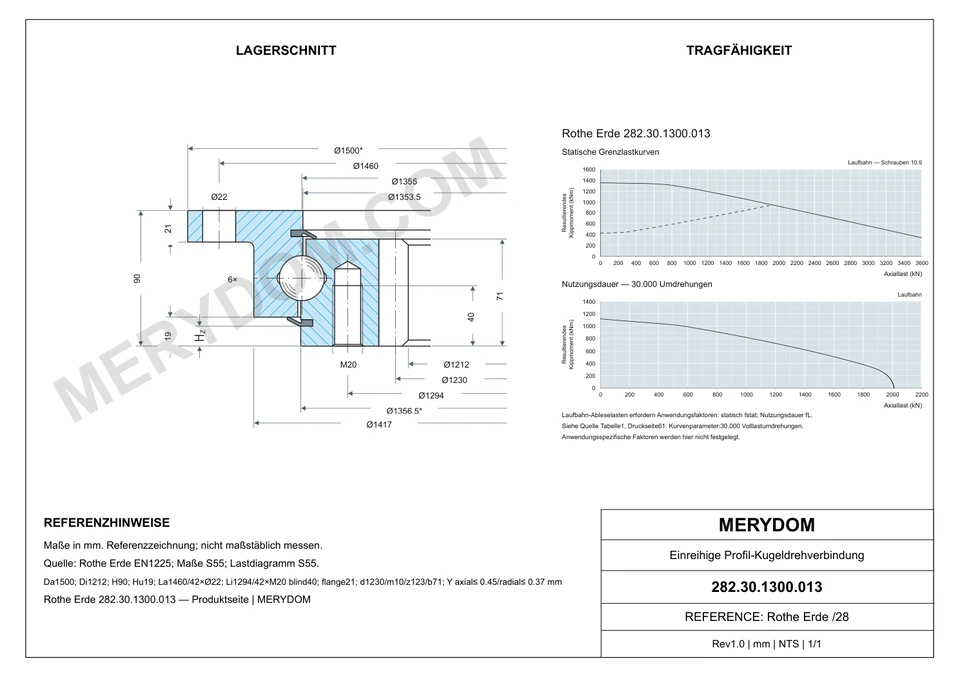

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Standardmäßig freigegebene Zeichnungsrevision 1.0
- Verifizierungsdatum mit dem Datenimport verknüpft
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
