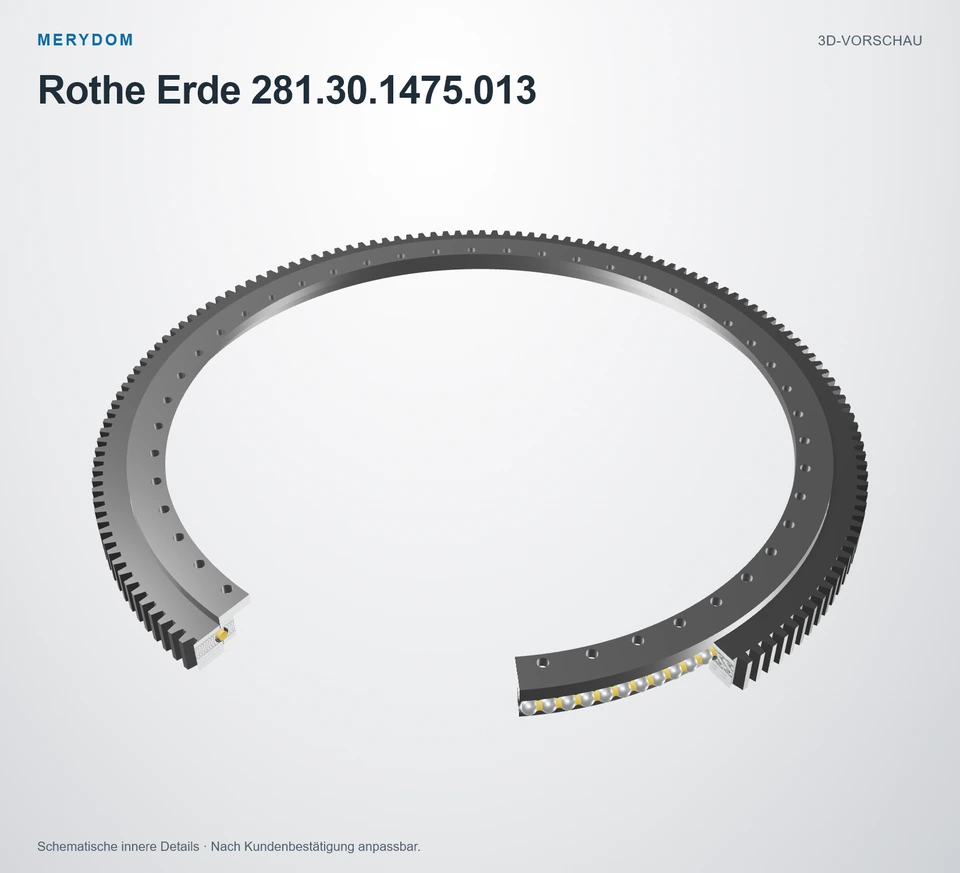

MERYDOM 281.30.1475.013
Level 3 verifiziertVon MERYDOM werkseitig für den Austausch verifiziert mit Rothe Erde 281.30.1475.013. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
281.30.1475.013
MERYDOM verifiziertTechnische Verifizierung · Rev Rev 1.0Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Rothe Erde 281.30.1475.013.
- Overall OD (Do)
- 1598 mm
- Overall ID (di)
- 1307 + 0,20 mm
- Gesamthöhe
- 90 mm
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 48 / 48 außen / innen
- Lagerbauart
- Profile Bearing
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

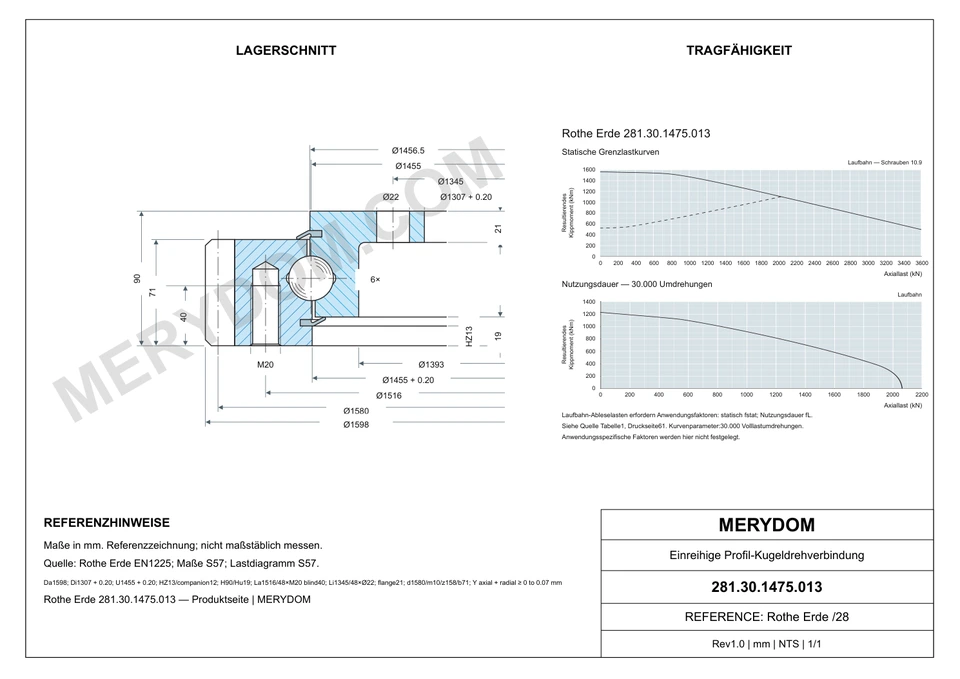

MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. Rev 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 281.30.1475.013 |
| Zertifiziert austauschbar mit | Rothe Erde 281.30.1475.013 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | Rev 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-16 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Rothe Erde |
| Serie | 28 Serie |
| Referenzmodell | 281.30.1475.013 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Profile Bearing |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Laufbahndurchmesser (DL) | 1455 mm1,455 mm |
| Gesamt-Außendurchmesser (Da) | 1598 mm1,598 mm |
| Gesamt-Innendurchmesser (Di) | 1307 + 0,20 mm1,307 mm |
| Gesamthöhe (H) | 90 mm |
| Katalogdurchmesser O (O) | 1456,5 mm1,456.5 mm |
| Katalogdurchmesser U (U) | 1455 + 0,20 mm1,455 mm |
| Katalogdurchmesser C (C) | 1393 mm1,393 mm |
| Unterer Ringversatz Hu (Hu) | 19 mm |
| Gesamtgewicht (Weight) | 250 kg |
| Kombinierter Axial-/Radialspielbereich (Y_axial_radial) | ≥ 0 to 0,07 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 1516 mm1,516 mm |
| Montagebohrungen am Außenring (na) | 48 |
| Metrische Schraubennenngröße (M) | 20 mm |
| Gewindetiefe (t) | 40 mm |
| Lochkreis Innenring (Li) | 1345 mm1,345 mm |
| Montagebohrungen am Innenring (ni) | 48 |
| Montagebohrungsdurchmesser am Innenring (B_inner) | 22 mm |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 1580 mm1,580 mm |
| Verzahnungsmodul (m) | 10 mm |
| Zähnezahl (z) | 158 |
| Zahnkopfhöhen-Korrekturprodukt k·m (k*m) | -1,0 mm-1 mm |
| Mindestzahnbreite (bmin) | 71 mm |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (X1) | 36,40 kN36.4 kN |
| Zulässige Umfangskraft, maximal (X2) | 72,80 kN72.8 kN |
| Weitere Angaben | |
| Anzahl Schmiernippel (n1) | 6 |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-16 durch MERYDOM Technikabteilung verifiziert.
SERIEN-TRAGFÄHIGKEIT

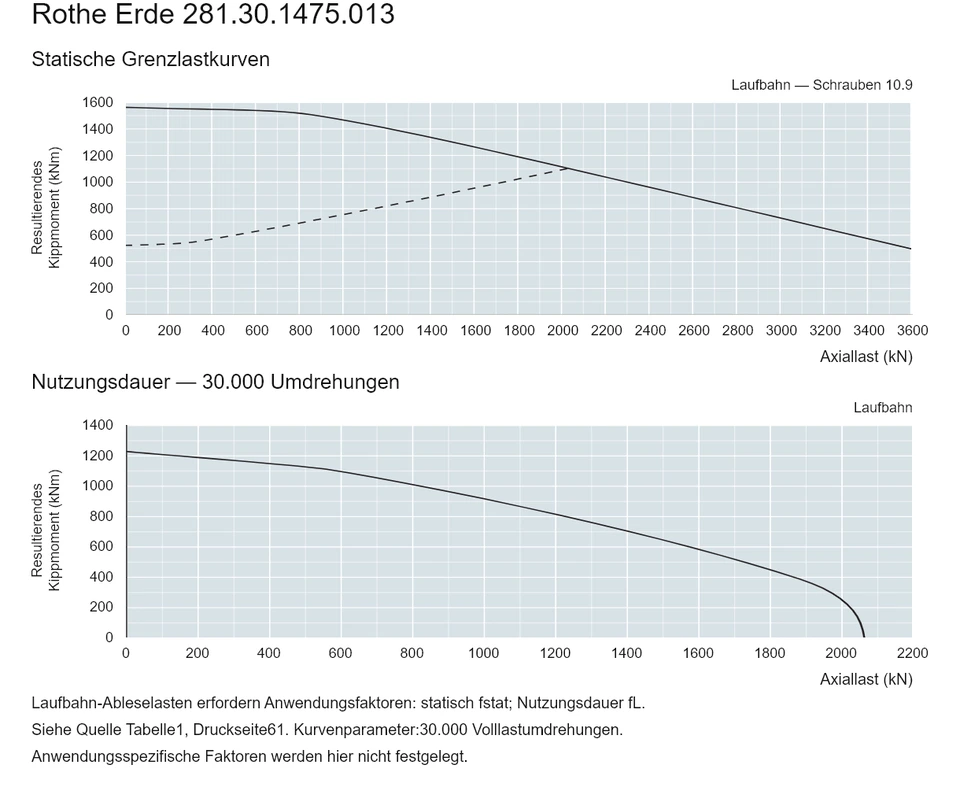

Traglastdiagramm der Serie 28
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM ENGINEERING
Werkseitig verifizierte Ersatzkonstruktion
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Standardmäßig freigegebene Zeichnungsrevision 1.0
- Verifizierungsdatum mit dem Datenimport verknüpft
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
MERYDOM ERSATZPRODUKT-SUPPORT
Preis und Lieferzeit anfragenBereit für Preis-, Liefer- und Anwendungsbestätigung?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 281.30.1475.013.
