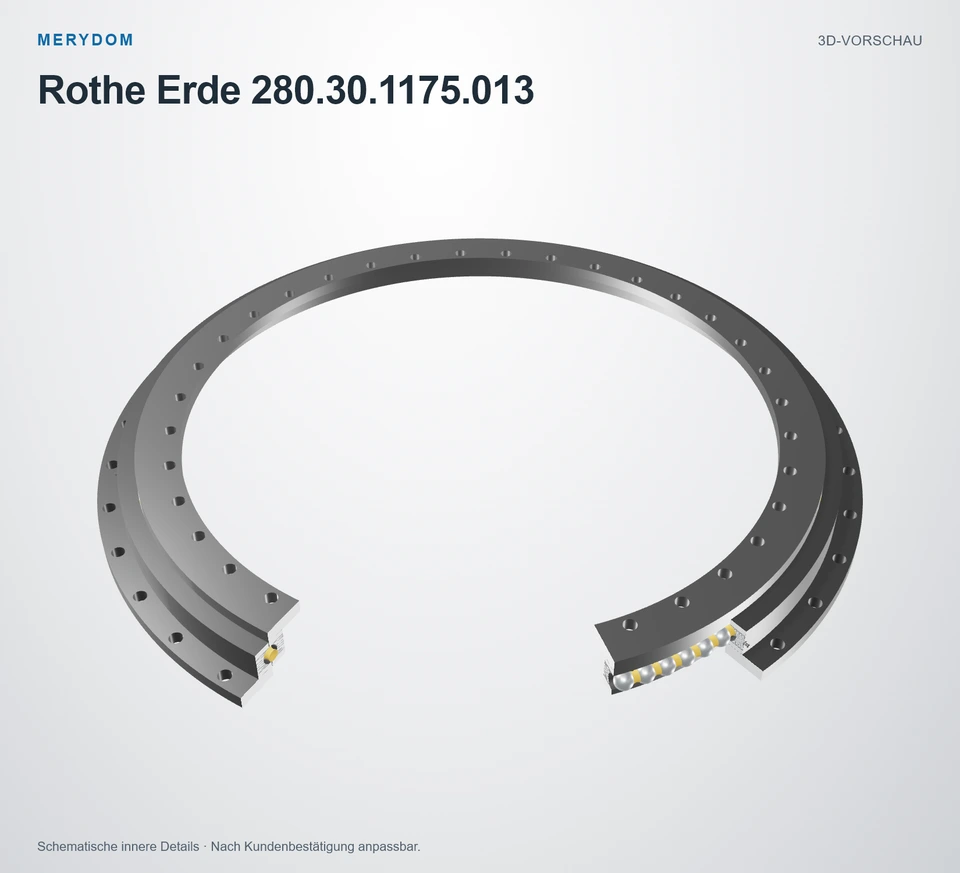

280.30.1175.013
MERYDOM verifiziertTechnische Verifizierung · Rev Rev 1.0Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Rothe Erde 280.30.1175.013.
- Overall OD (Do)
- 1298 - 0,20 mm
- Overall ID (di)
- 1007 + 0,17 mm
- Gesamthöhe
- 90 mm
- Verzahnungsart
- Unverzahnt
- Befestigungsbohrungen
- 36 / 36 außen / innen
- Lagerbauart
- Profile Bearing
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

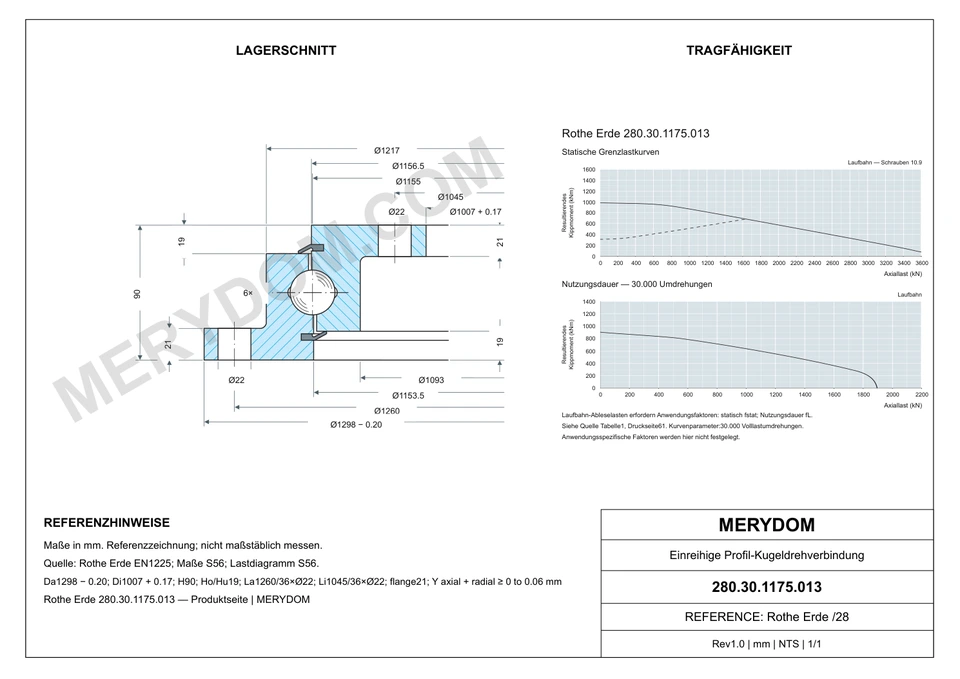

MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. Rev 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 280.30.1175.013 |
| Zertifiziert austauschbar mit | Rothe Erde 280.30.1175.013 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | Rev 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-16 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Rothe Erde |
| Serie | 28 Serie |
| Referenzmodell | 280.30.1175.013 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Profile Bearing |
| Verzahnungsart | Unverzahnt |
| Abmessungen | |
| Laufbahndurchmesser (DL) | 1155 mm1,155 mm |
| Gesamt-Außendurchmesser (Da) | 1298 - 0,20 mm1,298 mm |
| Gesamt-Innendurchmesser (Di) | 1007 + 0,17 mm1,007 mm |
| Gesamthöhe (H) | 90 mm |
| Katalogdurchmesser O (O) | 1156,5 mm1,156.5 mm |
| Katalogdurchmesser U (U) | 1153,5 mm1,153.5 mm |
| Katalogdurchmesser A (A) | 1217 mm1,217 mm |
| Katalogdurchmesser C (C) | 1093 mm1,093 mm |
| Unterer Ringversatz Hu (Hu) | 19 mm |
| Oberer Ringversatz Ho (Ho) | 19 mm |
| Gesamtgewicht (Weight) | 159 kg |
| Kombinierter Axial-/Radialspielbereich (Y_axial_radial) | ≥ 0 to 0,06 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 1260 mm1,260 mm |
| Montagebohrungen am Außenring (na) | 36 |
| Montagebohrungsdurchmesser am Außenring (B_outer) | 22 mm |
| Lochkreis Innenring (Li) | 1045 mm1,045 mm |
| Montagebohrungen am Innenring (ni) | 36 |
| Montagebohrungsdurchmesser am Innenring (B_inner) | 22 mm |
| Weitere Angaben | |
| Anzahl Schmiernippel (n1) | 6 |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-16 durch MERYDOM Technikabteilung verifiziert.
SERIEN-TRAGFÄHIGKEIT

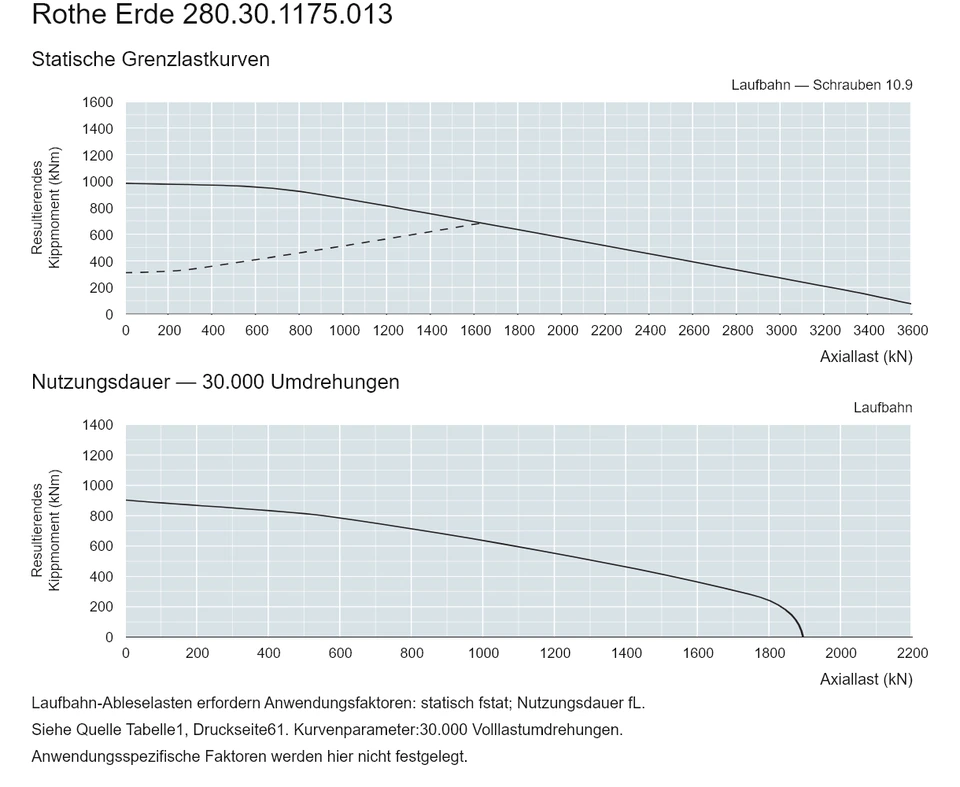

Traglastdiagramm der Serie 28
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
