Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
MERYDOM 192.50.4500.990.41.1502
Level 3 verifiziertVon MERYDOM werkseitig für den Austausch verifiziert mit Rothe Erde 192.50.4500.990.41.1502. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
192.50.4500.990.41.1502

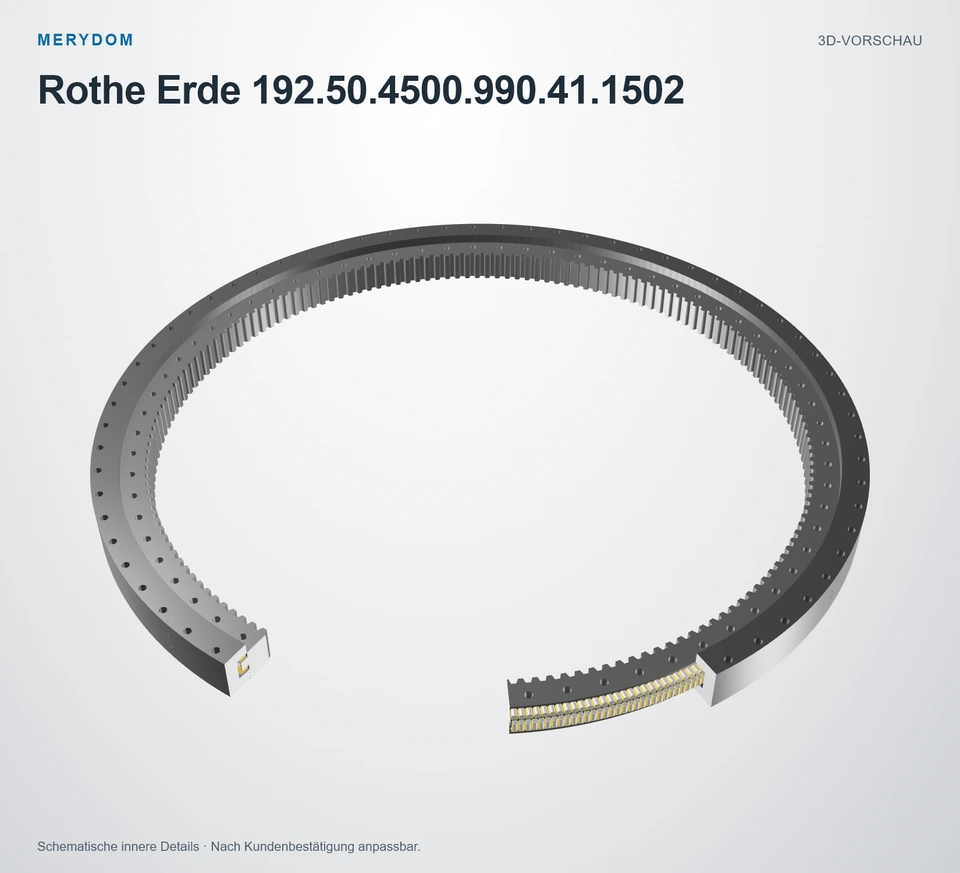

MERYDOM verifiziertTechnische Verifizierung · Rev Rev 1.0Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Rothe Erde 192.50.4500.990.41.1502.
- Overall OD (Do)
- 4765 mm
- Overall ID (di)
- 4080 mm
- Gesamthöhe
- 268 mm
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 68 / 68 außen / innen
- Lagerbauart
- Dreireihiges Rollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. Rev 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 192.50.4500.990.41.1502 |
| Zertifiziert austauschbar mit | Rothe Erde 192.50.4500.990.41.1502 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | Rev 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-16 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Rothe Erde |
| Serie | 19 Serie |
| Referenzmodell | 192.50.4500.990.41.1502 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Dreireihiges Rollenlager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Laufbahndurchmesser (DL) | 4500 mm4,500 mm |
| Gesamt-Außendurchmesser (Da) | 4765 mm4,765 mm |
| Gesamt-Innendurchmesser (Di) | 4080 mm4,080 mm |
| Gesamthöhe (H) | 268 mm |
| Katalogdurchmesser O (O) | 4440 mm4,440 mm |
| Katalogdurchmesser U (U) | 4454 mm4,454 mm |
| Ringhöhe H1 (H1) | 203 mm |
| Ringhöhe H2 (H2) | 258 mm |
| Unterer Ringversatz Hu (Hu) | 10 mm |
| Oberer Ringversatz Ho (Ho) | 65 mm |
| Gesamtgewicht (Weight) | 7427 kg7,427 kg |
| Befestigung | |
| Lochkreis Außenring (La) | 4675 mm4,675 mm |
| Lochkreis Innenring (Li) | 4300 mm4,300 mm |
| Gemeinsame Anzahl Montagebohrungen (n) | 68 |
| Gemeinsamer Montagebohrungsdurchmesser (B) | 45 mm |
| Metrische Schraubennenngröße (M) | 42 mm |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 4104 mm4,104 mm |
| Verzahnungsmodul (m) | 24 mm |
| Zähnezahl (z) | 171 |
| Profilverschiebungsprodukt x·m (x*m) | -12,0 mm-12 mm |
| Mindestzahnbreite (bmin) | 202 mm |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (X1) | 421,57 kN421.57 kN |
| Zulässige Umfangskraft, maximal (X2) | 843,13 kN843.13 kN |
| Weitere Angaben | |
| Anzahl Schmiernippel (n1) | 11 |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-16 durch MERYDOM Technikabteilung verifiziert.

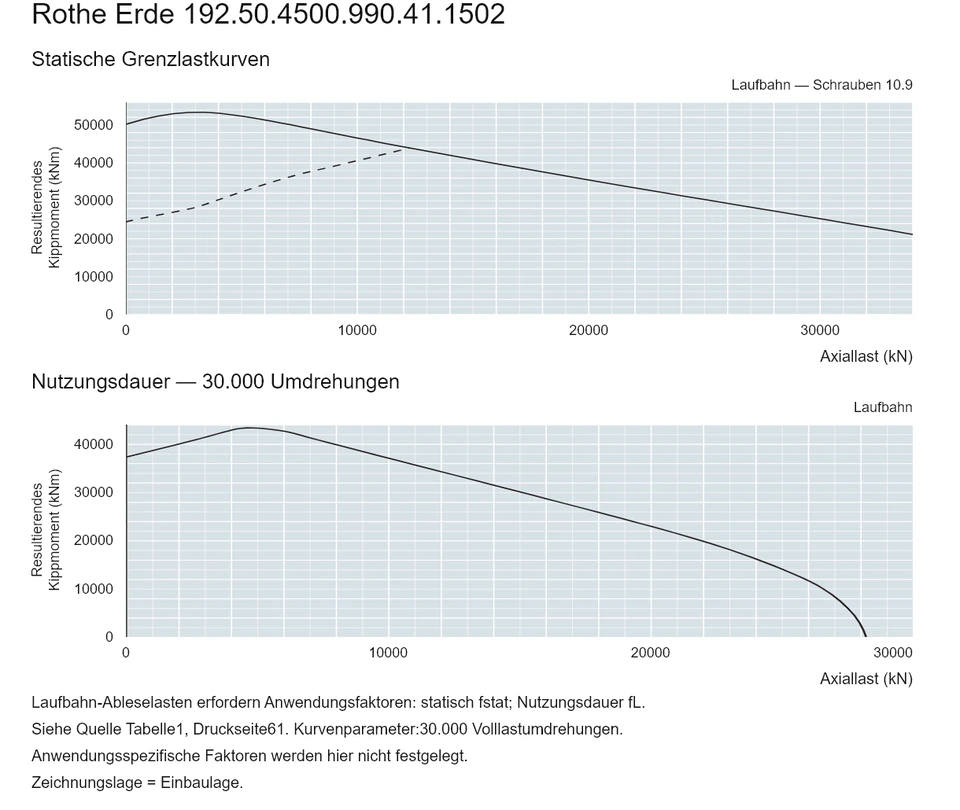

SERIEN-TRAGFÄHIGKEIT
Traglastdiagramm der Serie 19
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM ENGINEERING
Werkseitig verifizierte Ersatzkonstruktion
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Standardmäßig freigegebene Zeichnungsrevision 1.0
- Verifizierungsdatum mit dem Datenimport verknüpft
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
