Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung

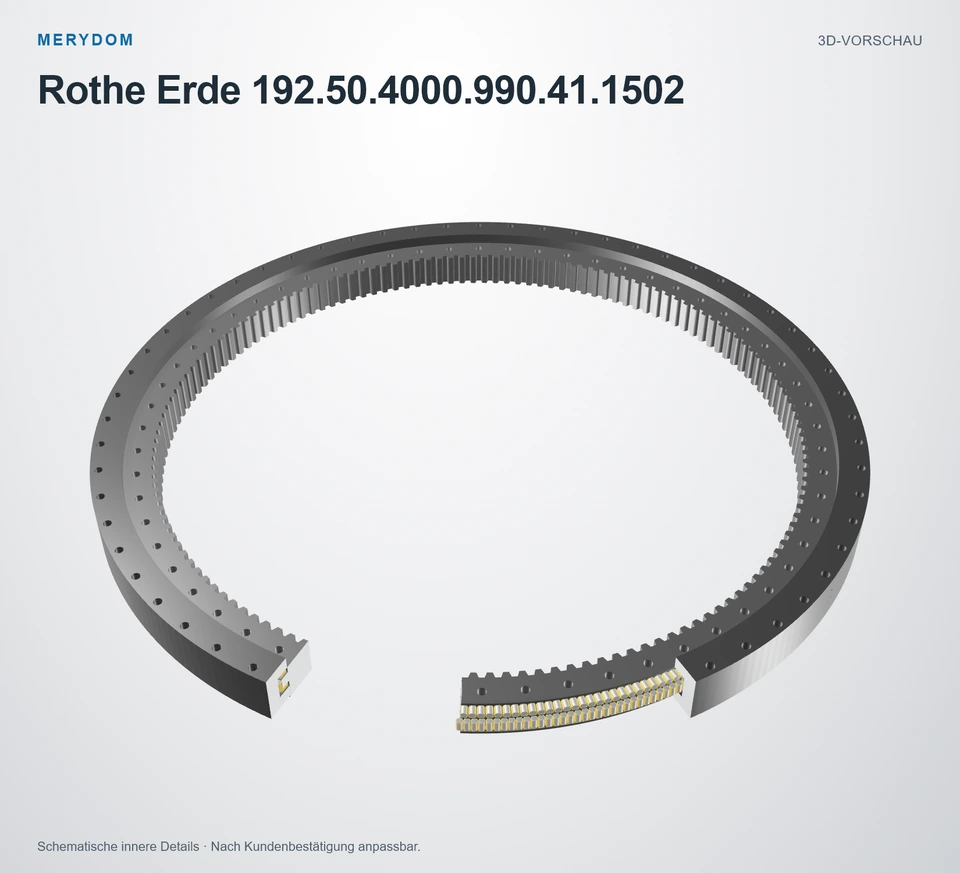

MERYDOM 192.50.4000.990.41.1502
Level 3 verifiziertVon MERYDOM werkseitig für den Austausch verifiziert mit Rothe Erde 192.50.4000.990.41.1502. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
192.50.4000.990.41.1502
MERYDOM verifiziertTechnische Verifizierung · Rev Rev 1.0Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Rothe Erde 192.50.4000.990.41.1502.
- Overall OD (Do)
- 4265 mm
- Overall ID (di)
- 3576 mm
- Gesamthöhe
- 268 mm
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 60 / 60 außen / innen
- Lagerbauart
- Dreireihiges Rollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. Rev 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 192.50.4000.990.41.1502 |
| Zertifiziert austauschbar mit | Rothe Erde 192.50.4000.990.41.1502 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | Rev 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-16 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Rothe Erde |
| Serie | 19 Serie |
| Referenzmodell | 192.50.4000.990.41.1502 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Dreireihiges Rollenlager |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Laufbahndurchmesser (DL) | 4000 mm4,000 mm |
| Gesamt-Außendurchmesser (Da) | 4265 mm4,265 mm |
| Gesamt-Innendurchmesser (Di) | 3576 mm3,576 mm |
| Gesamthöhe (H) | 268 mm |
| Katalogdurchmesser O (O) | 3940 mm3,940 mm |
| Katalogdurchmesser U (U) | 3954 mm3,954 mm |
| Ringhöhe H1 (H1) | 203 mm |
| Ringhöhe H2 (H2) | 258 mm |
| Unterer Ringversatz Hu (Hu) | 10 mm |
| Oberer Ringversatz Ho (Ho) | 65 mm |
| Gesamtgewicht (Weight) | 6623 kg6,623 kg |
| Befestigung | |
| Lochkreis Außenring (La) | 4175 mm4,175 mm |
| Lochkreis Innenring (Li) | 3800 mm3,800 mm |
| Gemeinsame Anzahl Montagebohrungen (n) | 60 |
| Gemeinsamer Montagebohrungsdurchmesser (B) | 45 mm |
| Metrische Schraubennenngröße (M) | 42 mm |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 3600 mm3,600 mm |
| Verzahnungsmodul (m) | 24 mm |
| Zähnezahl (z) | 150 |
| Profilverschiebungsprodukt x·m (x*m) | -12,0 mm-12 mm |
| Mindestzahnbreite (bmin) | 202 mm |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (X1) | 421,57 kN421.57 kN |
| Zulässige Umfangskraft, maximal (X2) | 843,13 kN843.13 kN |
| Weitere Angaben | |
| Anzahl Schmiernippel (n1) | 10 |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-16 durch MERYDOM Technikabteilung verifiziert.

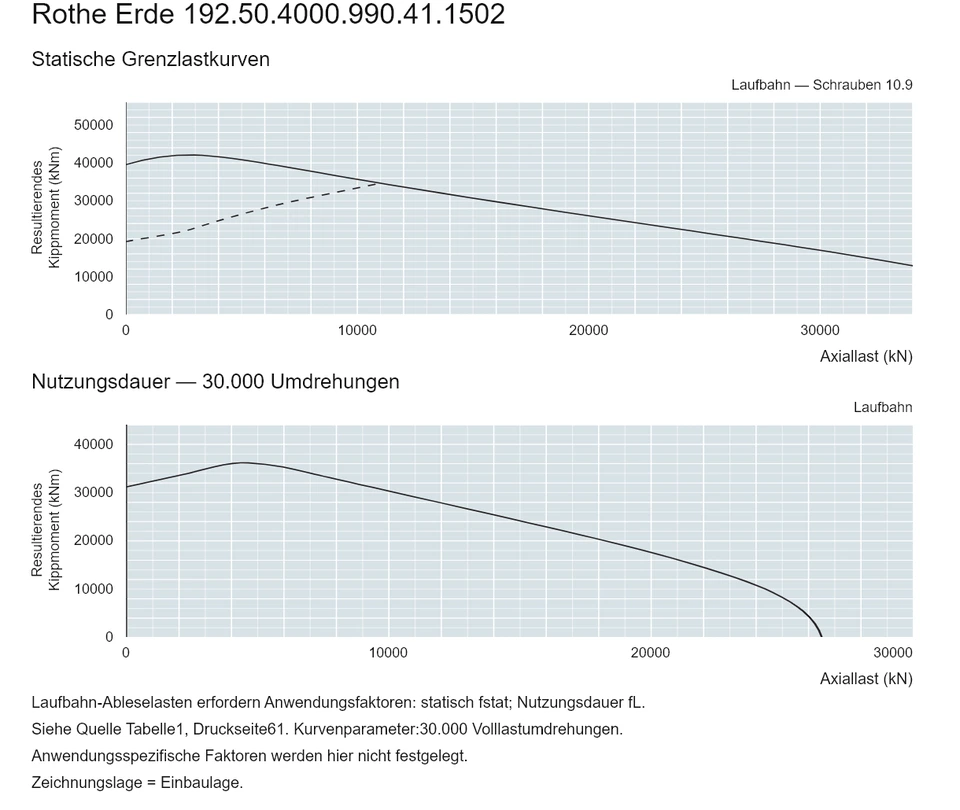

SERIEN-TRAGFÄHIGKEIT
Traglastdiagramm der Serie 19
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM ENGINEERING
Werkseitig verifizierte Ersatzkonstruktion
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Standardmäßig freigegebene Zeichnungsrevision 1.0
- Verifizierungsdatum mit dem Datenimport verknüpft
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
MERYDOM ERSATZPRODUKT-SUPPORT
Preis und Lieferzeit anfragenBereit für Preis-, Liefer- und Anwendungsbestätigung?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model 192.50.4000.990.41.1502.
