MERYDOM 191.32.2240.990.41.1502
Level 3 verifiziertVon MERYDOM werkseitig für den Austausch verifiziert mit Rothe Erde 191.32.2240.990.41.1502. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit

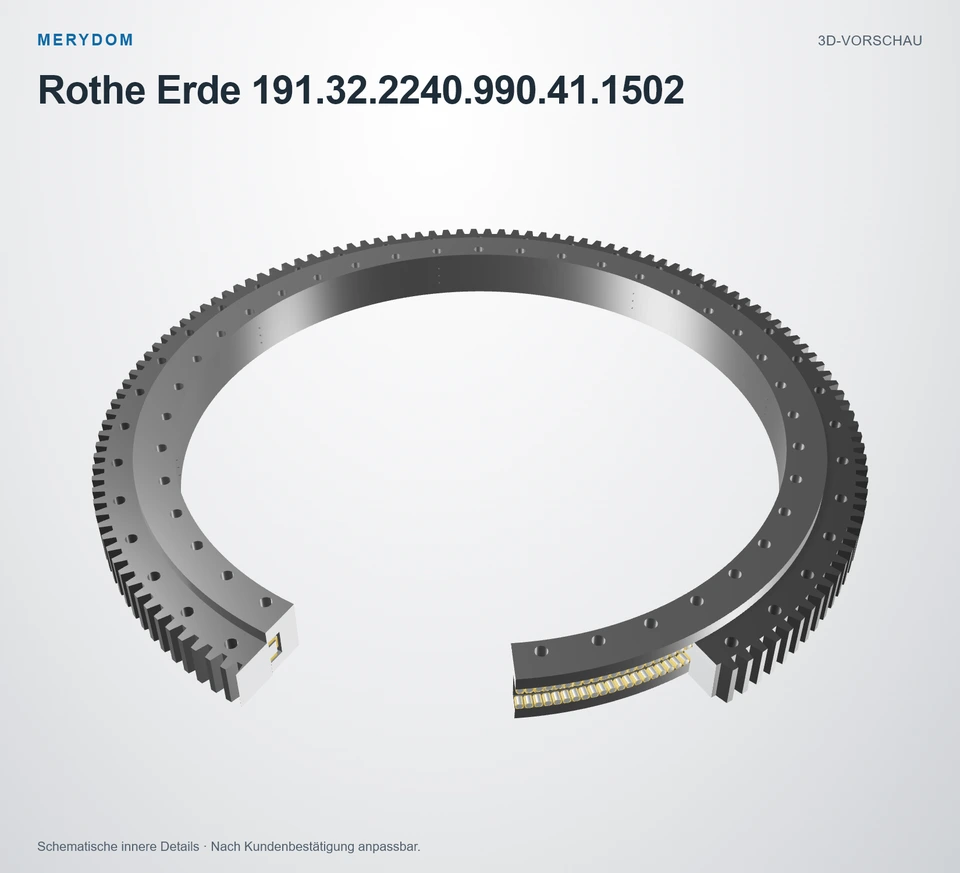

191.32.2240.990.41.1502
MERYDOM verifiziertTechnische Verifizierung · Rev Rev 1.0Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Rothe Erde 191.32.2240.990.41.1502.
- Overall OD (Do)
- 2552,4 mm
- Overall ID (di)
- 2022 mm
- Gesamthöhe
- 181 mm
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 40 / 40 außen / innen
- Lagerbauart
- Dreireihiges Rollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. Rev 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 191.32.2240.990.41.1502 |
| Zertifiziert austauschbar mit | Rothe Erde 191.32.2240.990.41.1502 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | Rev 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-16 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Rothe Erde |
| Serie | 19 Serie |
| Referenzmodell | 191.32.2240.990.41.1502 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Dreireihiges Rollenlager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Laufbahndurchmesser (DL) | 2240 mm2,240 mm |
| Gesamt-Außendurchmesser (Da) | 2552,4 mm2,552.4 mm |
| Gesamt-Innendurchmesser (Di) | 2022 mm2,022 mm |
| Gesamthöhe (H) | 181 mm |
| Katalogdurchmesser O (O) | 2281 mm2,281 mm |
| Katalogdurchmesser U (U) | 2270 mm2,270 mm |
| Ringhöhe H1 (H1) | 139 mm |
| Ringhöhe H2 (H2) | 172 mm |
| Unterer Ringversatz Hu (Hu) | 9 mm |
| Oberer Ringversatz Ho (Ho) | 42 mm |
| Gesamtgewicht (Weight) | 1975 kg1,975 kg |
| Befestigung | |
| Lochkreis Außenring (La) | 2395 mm2,395 mm |
| Lochkreis Innenring (Li) | 2100 mm2,100 mm |
| Gemeinsame Anzahl Montagebohrungen (n) | 40 |
| Gemeinsamer Montagebohrungsdurchmesser (B) | 39 mm |
| Metrische Schraubennenngröße (M) | 36 mm |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 2502 mm2,502 mm |
| Verzahnungsmodul (m) | 18 mm |
| Zähnezahl (z) | 139 |
| Profilverschiebungsprodukt x·m (x*m) | +9,0 mm9 mm |
| Zahnkopfhöhen-Korrekturprodukt k·m (k*m) | -1,8 mm-1.8 mm |
| Mindestzahnbreite (bmin) | 138 mm |
| Tragzahlen | |
| Zulässige Umfangskraft, normal (X1) | 216 kN |
| Zulässige Umfangskraft, maximal (X2) | 432 kN |
| Weitere Angaben | |
| Anzahl Schmiernippel (n1) | 8 |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-16 durch MERYDOM Technikabteilung verifiziert.
SERIEN-TRAGFÄHIGKEIT

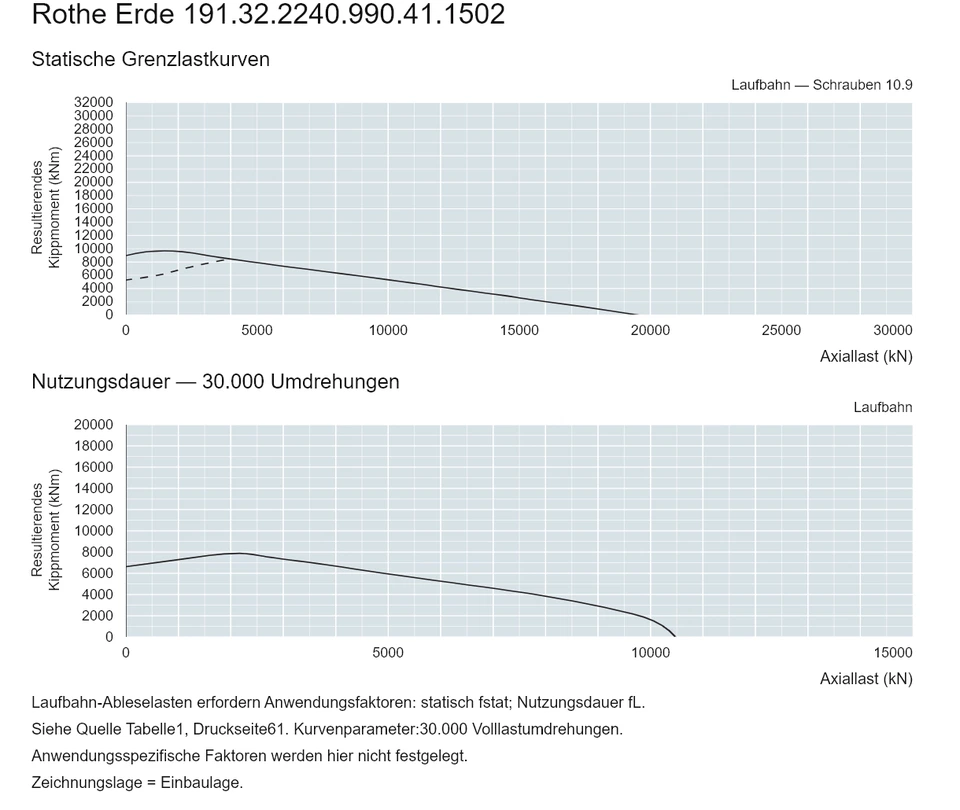

Traglastdiagramm der Serie 19
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM ENGINEERING
Werkseitig verifizierte Ersatzkonstruktion
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Standardmäßig freigegebene Zeichnungsrevision 1.0
- Verifizierungsdatum mit dem Datenimport verknüpft
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
