Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
MERYDOM 88-0317-60
Level 3 verifiziertVon MERYDOM werkseitig für den Austausch verifiziert mit ROLLIX 88-0317-60. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
88-0317-60

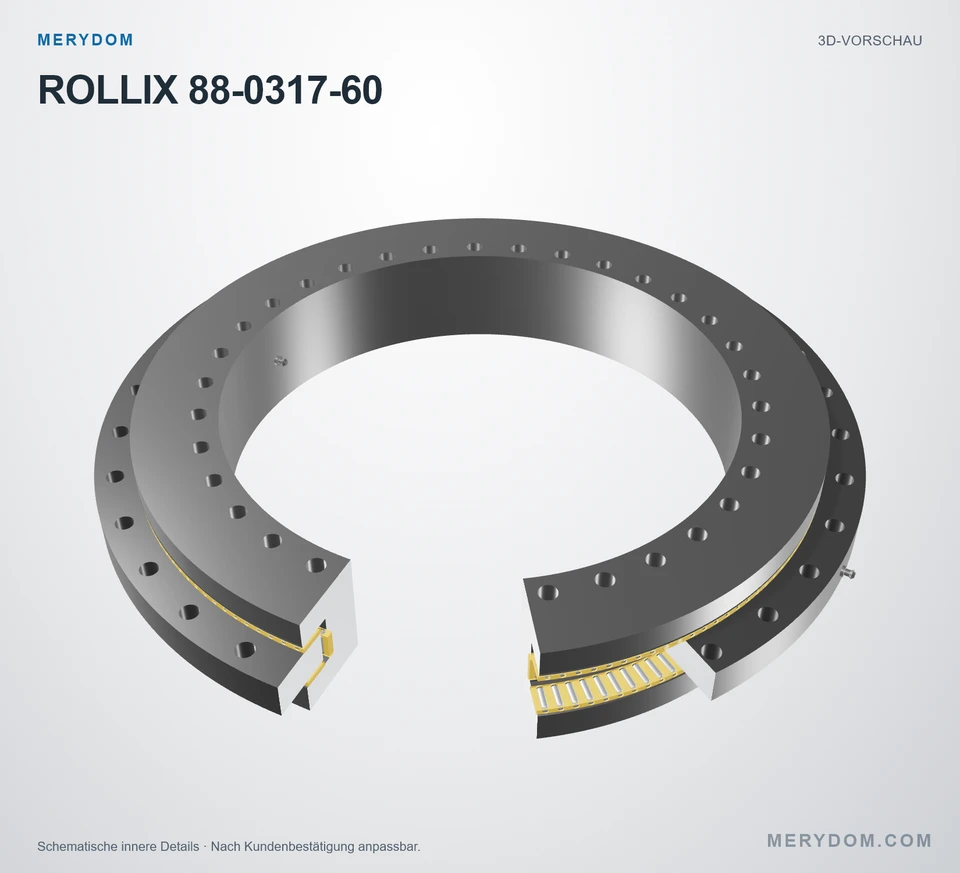

MERYDOM verifiziertTechnische Verifizierung · Rev Rev 1.0Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit ROLLIX 88-0317-60.
- Overall OD (Do)
- Nicht veröffentlicht
- Overall ID (di)
- Nicht veröffentlicht
- Gesamthöhe
- 55 mm
- Verzahnungsart
- Unverzahnt
- Befestigungsbohrungen
- 33 / 34 außen / innen
- Lagerbauart
- Precision Roller
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

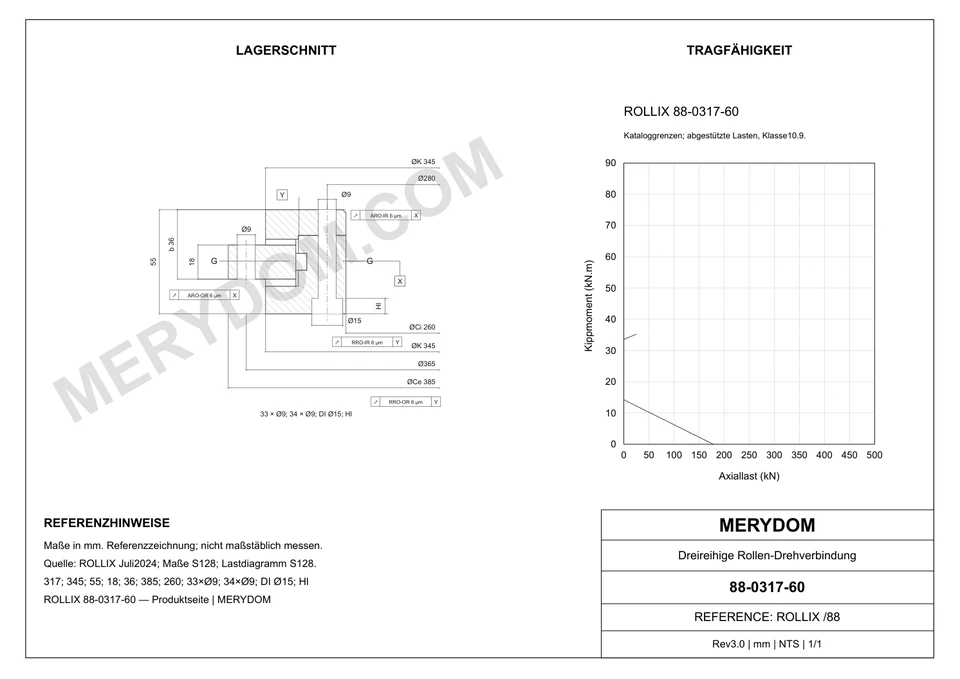

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Laufbahndurchmesser (ØDm)
- 317 mm
- Catalog dimension K (K)
- 345 mm
- Gesamthöhe (HT)
- 55 mm
- Outer ring height (He)
- 18 mm
- Catalog width b (b)
- 36 mm
- Gesamtgewicht (Weight)
- 19 kg
Befestigung
- Outer ring pilot diameter (ØCe)
- 385 mm
- Inner ring pilot diameter (ØCi)
- 260 mm
- Lochkreis Außenring (Fe)
- 365 mm
- Outer mounting diameter de (de)
- 9 mm
- Montagebohrungen am Außenring (Ne*)
- 33
- Lochkreis Innenring (Fi)
- 280 mm
- Catalog mounting diameter Di (Di)
- 15 mm
- Inner mounting diameter di (di)
- 9 mm
- Montagebohrungen am Innenring (Ni*)
- 34
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. Rev 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 88-0317-60 |
| Zertifiziert austauschbar mit | ROLLIX 88-0317-60 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | Rev 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-17 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | ROLLIX |
| Serie | 88 Serie |
| Referenzmodell | 88-0317-60 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Precision Roller |
| Verzahnungsart | Unverzahnt |
| Abmessungen | |
| Laufbahndurchmesser (ØDm) | 317 mm |
| Catalog dimension K (K) | 345 mm |
| Gesamthöhe (HT) | 55 mm |
| Outer ring height (He) | 18 mm |
| Catalog width b (b) | 36 mm |
| Gesamtgewicht (Weight) | 19 kg |
| Befestigung | |
| Outer ring pilot diameter (ØCe) | 385 mm |
| Inner ring pilot diameter (ØCi) | 260 mm |
| Lochkreis Außenring (Fe) | 365 mm |
| Outer mounting diameter de (de) | 9 mm |
| Montagebohrungen am Außenring (Ne*) | 33 |
| Lochkreis Innenring (Fi) | 280 mm |
| Catalog mounting diameter Di (Di) | 15 mm |
| Inner mounting diameter di (di) | 9 mm |
| Montagebohrungen am Innenring (Ni*) | 34 |
| Tragzahlen | |
| Outer ring axial run-out (BE (ARO)) | 6 um |
| Inner ring axial run-out (BI (ARO)) | 6 um |
| Outer ring radial run-out (BE (RRO)) | 6 um |
| Inner ring radial run-out (BI (RRO)) | 6 um |
| Maximum unloaded starting torque (Maximum starting torque) | 25 Nm |
| Maximum allowable rotation speed (Maximum allowable speed) | 158 rpm |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-17 durch MERYDOM Technikabteilung verifiziert.
SERIEN-TRAGFÄHIGKEIT

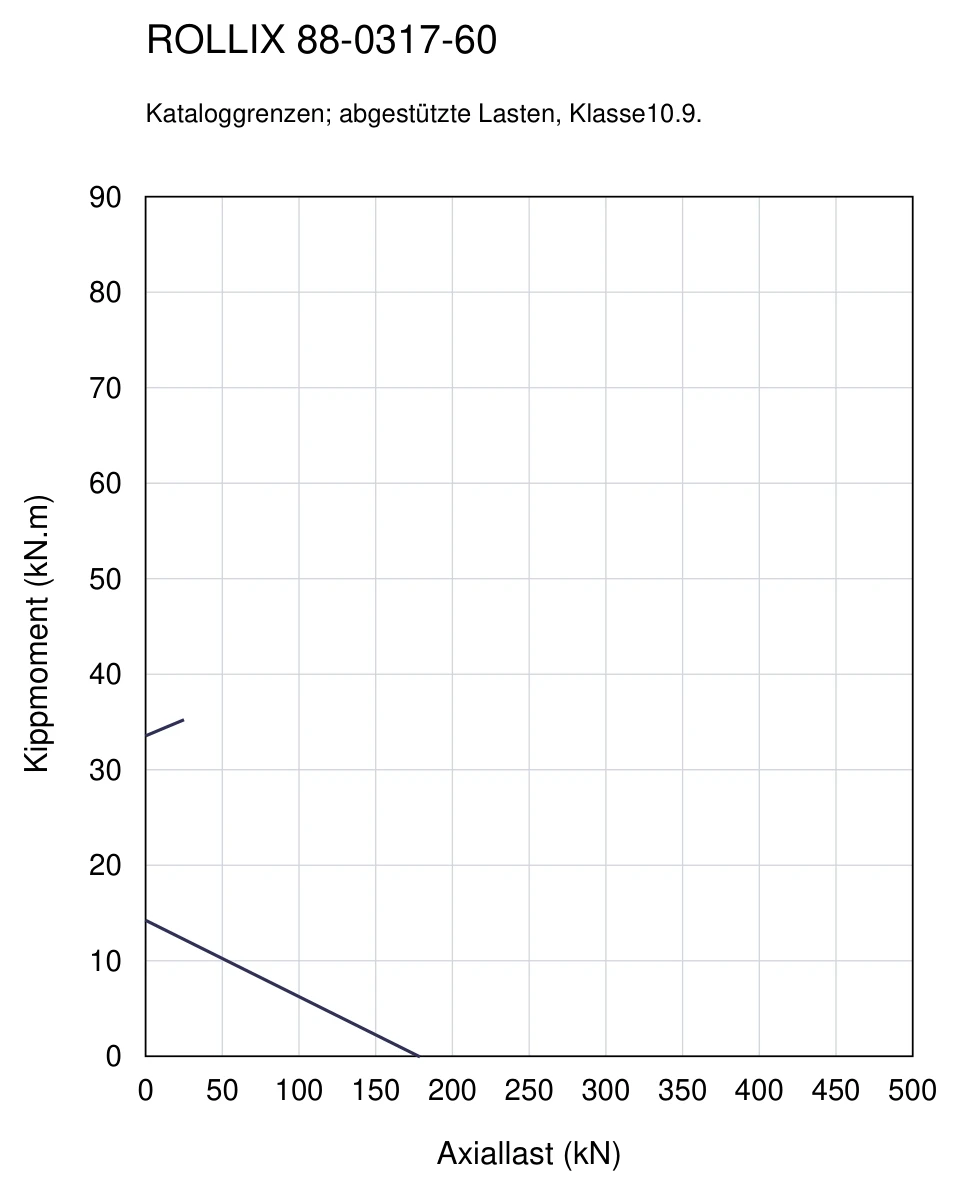

Traglastdiagramm der Serie 88
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM ENGINEERING
Werkseitig verifizierte Ersatzkonstruktion
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Standardmäßig freigegebene Zeichnungsrevision 1.0
- Verifizierungsdatum mit dem Datenimport verknüpft
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
