MERYDOM 07-2400-00 Ersatz für ROLLIX | Verifizierte Drehverbindung

Name: MERYDOM 07-2400-00
Brand: MERYDOM
SKU: 07-2400-00

Zurück zum Ersatzkatalog

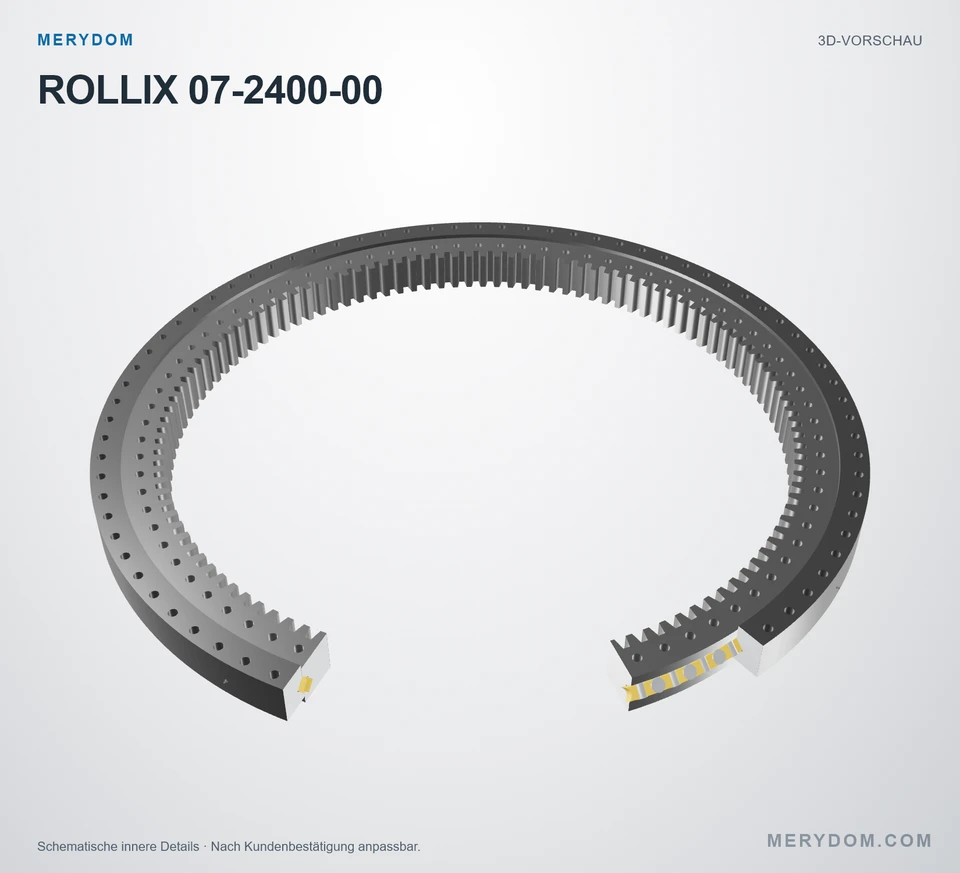

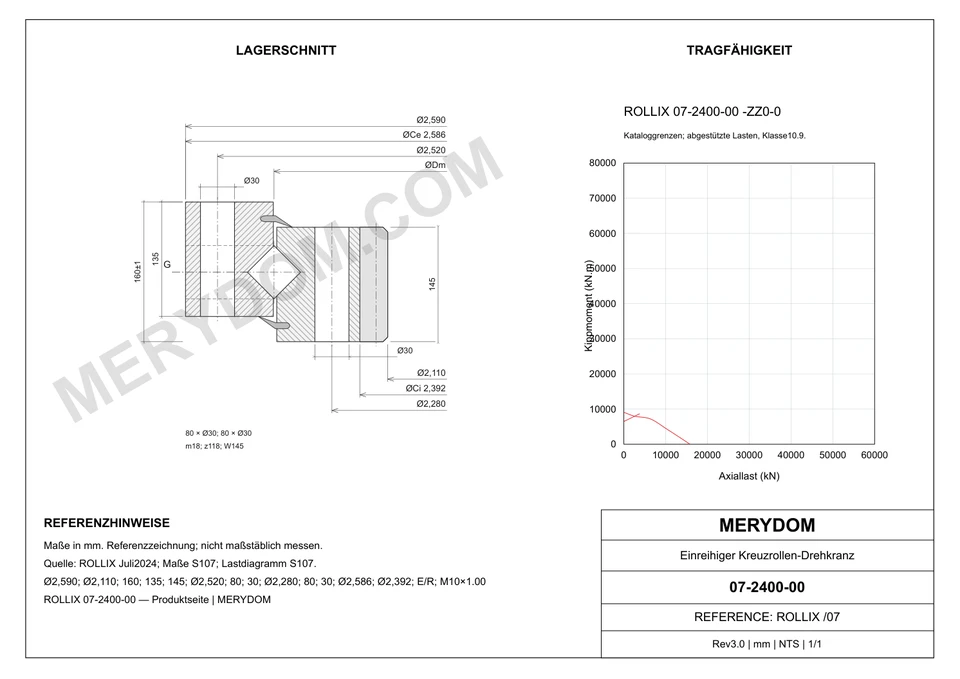

ROLLIX 07 Series Internal gear outline drawing — 07 Serie · Innenverzahnt outlineBild zum Vergrößern anklicken

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

07-2400-00

MERYDOM verifiziertTechnische Verifizierung · Rev Rev 1.0

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit ROLLIX 07-2400-00.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 2,590 mm
Overall ID (di): 2,110 mm
Gesamthöhe: 160 mm
Verzahnungsart: Innenverzahnt
Befestigungsbohrungen: 80 / 80 außen / innen
Lagerbauart: Single Row Crossed Roller

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Gesamthöhe (HT): 160 mm
Gesamt-Außendurchmesser (ØDe): 2,590 mm
Outer ring height (He): 135 mm
Gesamt-Innendurchmesser (ØDi): 2,110 mm
Inner ring height (Hi): 145 mm
Gesamtgewicht (Weight): 1,651 kg

Befestigung

Outer ring pilot diameter (ØCe): 2,586 mm
Inner ring pilot diameter (ØCi): 2,392 mm
Outer ring hole type (External ring hole type): Th
Lochkreis Außenring (ØFe): 2,520 mm
Montagebohrungen am Außenring (Ne): 80
Outer ring mounting-hole specification (Dhe): 30 mm
Inner ring hole type (Inner ring hole type): Th
Lochkreis Innenring (ØFi): 2,280 mm
Montagebohrungen am Innenring (Ni): 80
Inner ring mounting-hole specification (Dhi): 30 mm

Verzahnung

Verzahnungsmodul (Module): 18 mm
Zähnezahl (Z): 118
Verzahnung face width (W): 145 mm

MERYDOM VERIFIZIERTE SPEZIFIKATION

Produktspezifikationen

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Rev. Rev 1.0

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	07-2400-00
Zertifiziert austauschbar mit	ROLLIX 07-2400-00
Werksverifizierung	Stufe 3 · Technisch verifiziert
Freigegebene Zeichnungsrevision	Rev 1.0
Geprüft von	MERYDOM Technikabteilung
Zertifizierungsdatum	2026-08-17
Werkstoffe
Optionen für Ringwerkstoff	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Optionen für Distanzstückwerkstoff	Technisches Nylon / Messing
Identifikation
Referenzmarke	ROLLIX
Serie	07 Serie
Referenzmodell	07-2400-00
Maßsystem	Metrisch
Lagerkonstruktion	Single Row Crossed Roller
Verzahnungsart	Innenverzahnt
Abmessungen
Gesamthöhe (HT)	160 mm
Gesamt-Außendurchmesser (ØDe)	2,590 mm
Outer ring height (He)	135 mm
Gesamt-Innendurchmesser (ØDi)	2,110 mm
Inner ring height (Hi)	145 mm
Gesamtgewicht (Weight)	1,651 kg
Befestigung
Outer ring pilot diameter (ØCe)	2,586 mm
Inner ring pilot diameter (ØCi)	2,392 mm
Outer ring hole type (External ring hole type)	Th
Lochkreis Außenring (ØFe)	2,520 mm
Montagebohrungen am Außenring (Ne)	80
Outer ring mounting-hole specification (Dhe)	30 mm
Inner ring hole type (Inner ring hole type)	Th
Lochkreis Innenring (ØFi)	2,280 mm
Montagebohrungen am Innenring (Ni)	80
Inner ring mounting-hole specification (Dhi)	30 mm
Verzahnung
Verzahnungsmodul (Module)	18 mm
Zähnezahl (Z)	118
Verzahnung face width (W)	145 mm
Tragzahlen
Verzahnung capacity, unhardened (Verzahnung capacity unhardened)	506 kN
Verzahnung capacity, hardened (Verzahnung capacity hardened)	588 kN
Weitere Angaben
Ring with greasing Bohrungen (Ring with greasing Bohrungen)	E
Greasing hole type (Greasing hole type)	R

Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-17 durch MERYDOM Technikabteilung verifiziert.

SERIEN-TRAGFÄHIGKEIT

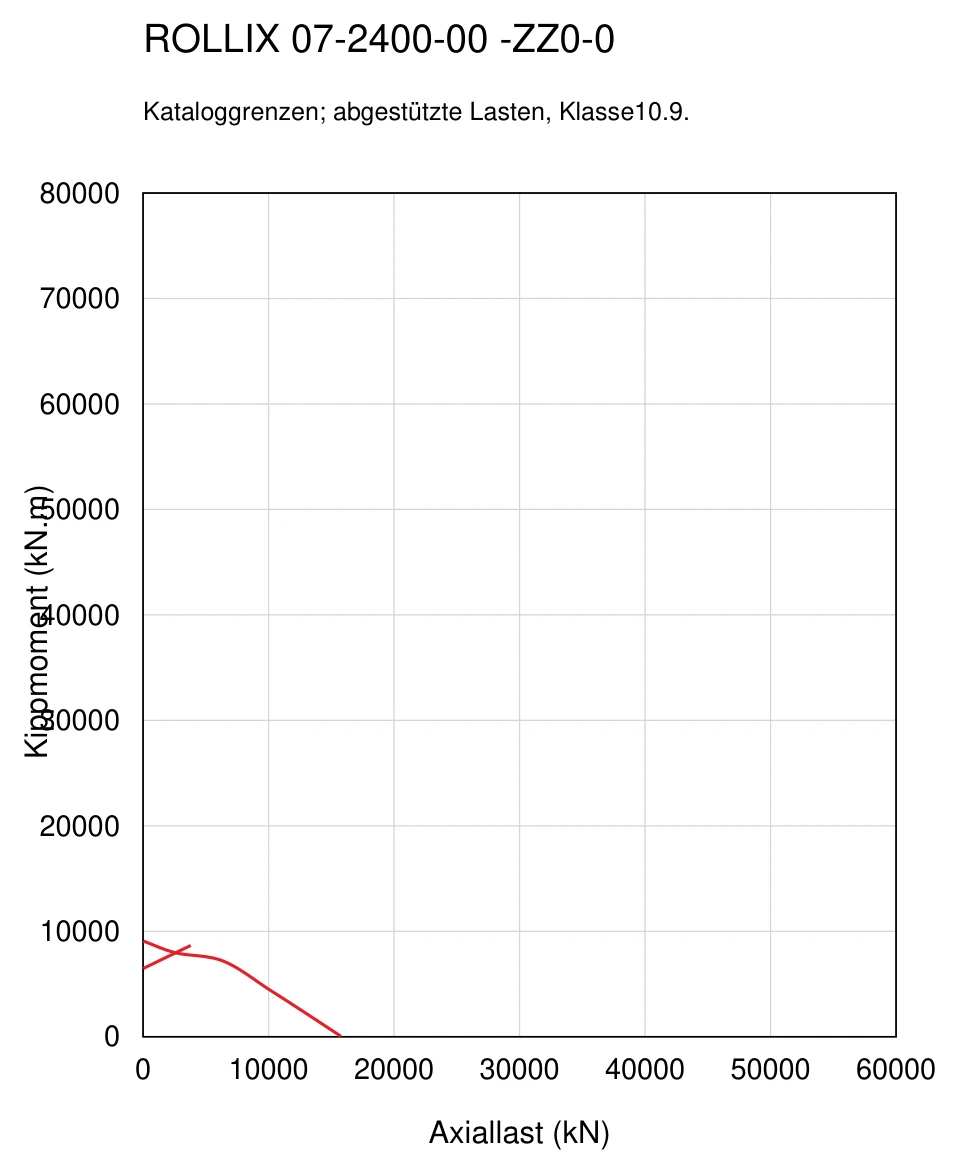

Traglastdiagramm der Serie 07

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM ENGINEERING

Werkseitig verifizierte Ersatzkonstruktion

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Standardmäßig freigegebene Zeichnungsrevision 1.0
Verifizierungsdatum mit dem Datenimport verknüpft

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
