MERYDOM 02-2202-00
Level 3 verifiziertVon MERYDOM werkseitig für den Austausch verifiziert mit ROLLIX 02-2202-00. Das MERYDOM Produkt verwendet dieselbe Modellbezeichnung zur direkten Zuordnung.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
02-2202-00
MERYDOM verifiziertTechnische Verifizierung · Rev Rev 1.0Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit ROLLIX 02-2202-00.
- Overall OD (Do)
- 2,298 mm
- Overall ID (di)
- 2,066 mm
- Gesamthöhe
- 70 mm
- Verzahnungsart
- Innenverzahnt
- Befestigungsbohrungen
- 36 / 36 außen / innen
- Lagerbauart
- Single Row Four Point Ball
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar

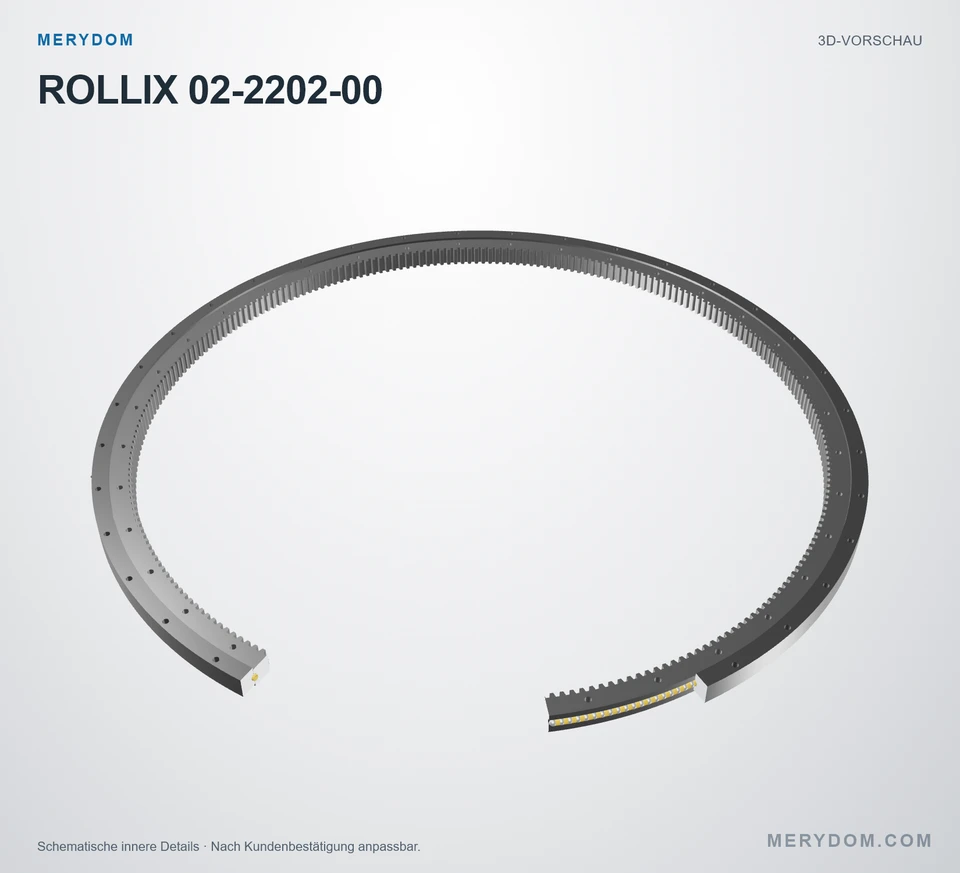

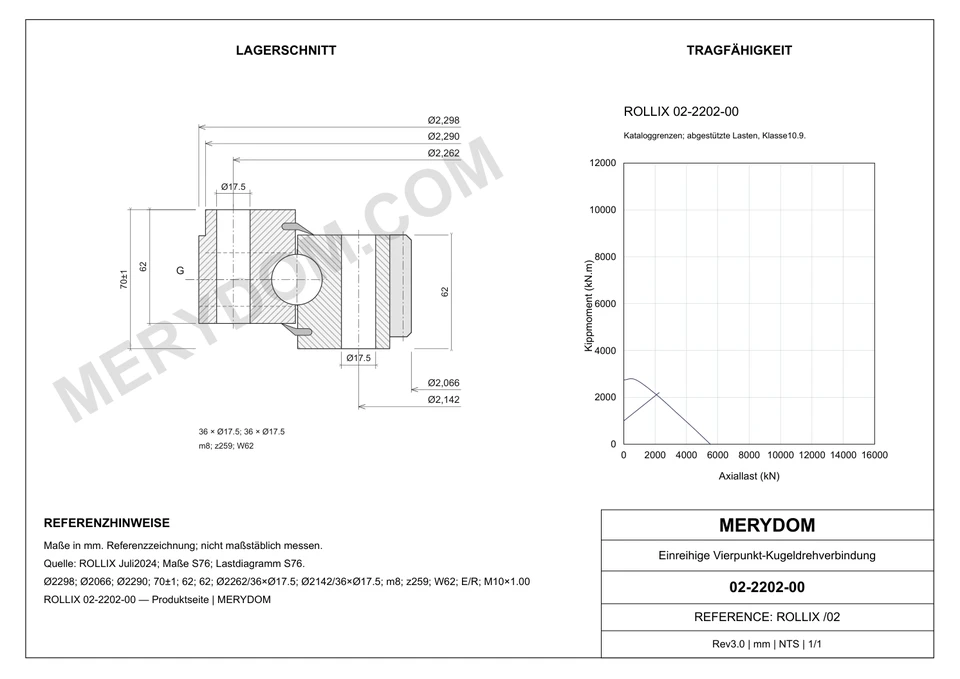

PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Gesamthöhe (HT)
- 70 mm
- Gesamt-Außendurchmesser (ØDe)
- 2,298 mm
- Outer ring height (He)
- 62 mm
- Gesamt-Innendurchmesser (ØDi)
- 2,066 mm
- Inner ring height (Hi)
- 62 mm
- Gesamtgewicht (Weight)
- 343 kg
Befestigung
- Outer ring pilot diameter (ØCe)
- 2,290 mm
- Outer ring hole type (External ring hole type)
- Th
- Lochkreis Außenring (ØFe)
- 2,262 mm
- Montagebohrungen am Außenring (Ne)
- 36
- Outer ring mounting-hole specification (Dhe)
- 17.5 mm
- Inner ring hole type (Inner ring hole type)
- Th
- Lochkreis Innenring (ØFi)
- 2,142 mm
- Montagebohrungen am Innenring (Ni)
- 36
- Inner ring mounting-hole specification (Dhi)
- 17.5 mm
Verzahnung
- Verzahnungsmodul (Module)
- 8 mm
- Zähnezahl (Z)
- 259
- Verzahnung face width (W)
- 62 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Rev. Rev 1.0Produktspezifikationen
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | 02-2202-00 |
| Zertifiziert austauschbar mit | ROLLIX 02-2202-00 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Freigegebene Zeichnungsrevision | Rev 1.0 |
| Geprüft von | MERYDOM Technikabteilung |
| Zertifizierungsdatum | 2026-08-17 |
| Werkstoffe | |
| Optionen für Ringwerkstoff | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Optionen für Distanzstückwerkstoff | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | ROLLIX |
| Serie | 02 Serie |
| Referenzmodell | 02-2202-00 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Single Row Four Point Ball |
| Verzahnungsart | Innenverzahnt |
| Abmessungen | |
| Gesamthöhe (HT) | 70 mm |
| Gesamt-Außendurchmesser (ØDe) | 2,298 mm |
| Outer ring height (He) | 62 mm |
| Gesamt-Innendurchmesser (ØDi) | 2,066 mm |
| Inner ring height (Hi) | 62 mm |
| Gesamtgewicht (Weight) | 343 kg |
| Befestigung | |
| Outer ring pilot diameter (ØCe) | 2,290 mm |
| Outer ring hole type (External ring hole type) | Th |
| Lochkreis Außenring (ØFe) | 2,262 mm |
| Montagebohrungen am Außenring (Ne) | 36 |
| Outer ring mounting-hole specification (Dhe) | 17.5 mm |
| Inner ring hole type (Inner ring hole type) | Th |
| Lochkreis Innenring (ØFi) | 2,142 mm |
| Montagebohrungen am Innenring (Ni) | 36 |
| Inner ring mounting-hole specification (Dhi) | 17.5 mm |
| Verzahnung | |
| Verzahnungsmodul (Module) | 8 mm |
| Zähnezahl (Z) | 259 |
| Verzahnung face width (W) | 62 mm |
| Tragzahlen | |
| Verzahnung capacity, unhardened (Verzahnung capacity unhardened) | 76 kN |
| Verzahnung capacity, hardened (Verzahnung capacity hardened) | 102 kN |
| Weitere Angaben | |
| Ring with greasing Bohrungen (Ring with greasing Bohrungen) | E |
| Greasing hole type (Greasing hole type) | R |
Stufe 3 · Durch MERYDOM Technik verifiziertAm 2026-08-17 durch MERYDOM Technikabteilung verifiziert.
SERIEN-TRAGFÄHIGKEIT

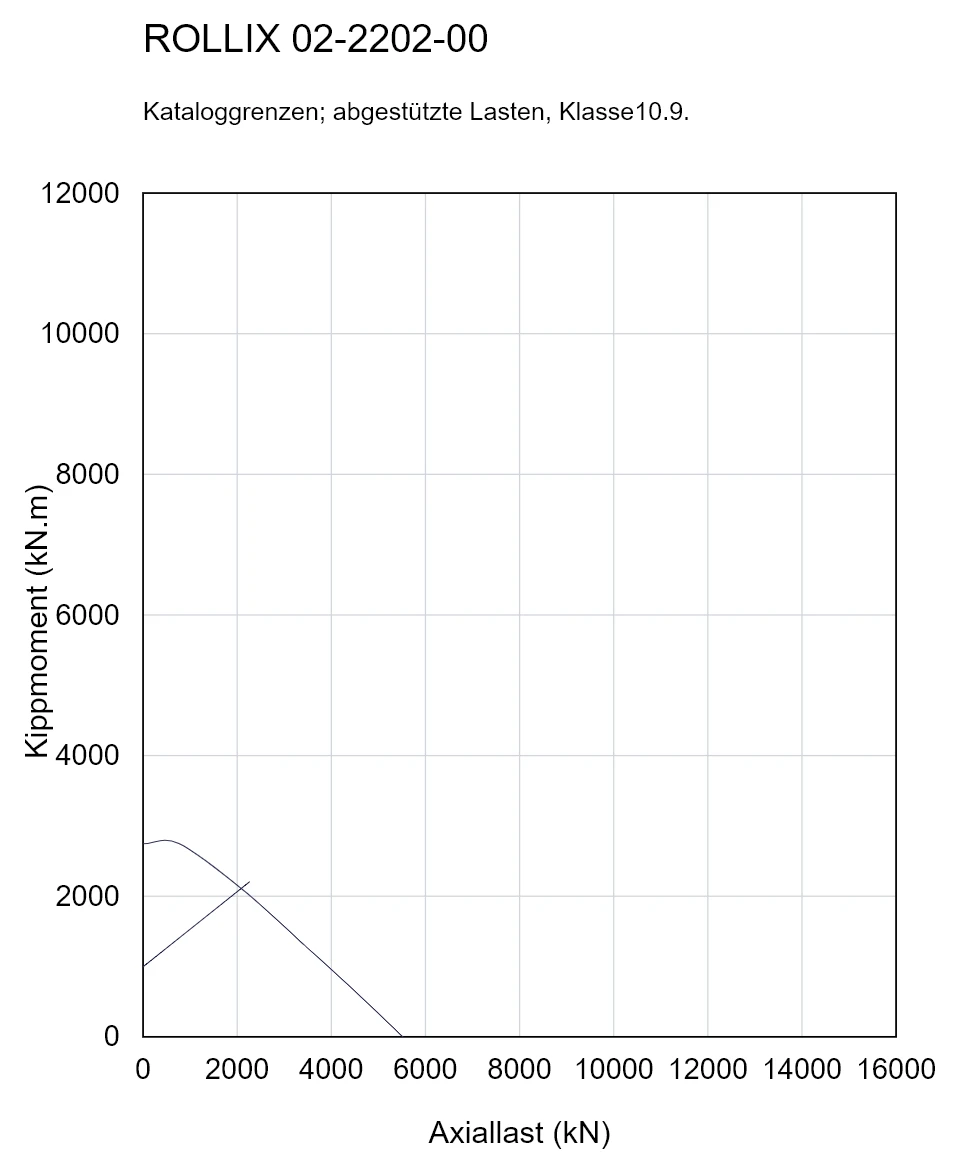

Traglastdiagramm der Serie 02
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM ENGINEERING
Werkseitig verifizierte Ersatzkonstruktion
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Standardmäßig freigegebene Zeichnungsrevision 1.0
- Verifizierungsdatum mit dem Datenimport verknüpft
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
