Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
Drehverbindung als Ersatz für Liebherr ROD03550-032DA15-900-000
Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Liebherr ROD03550-032DA15-900-000. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: Liebherr ROD03550-032DA15-900-000. Serie: Rod 32 Da. Lagerkonstruktion: Dreireihiges Rollenlager. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
ROD03550-032DA15-900-000
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit Liebherr ROD03550-032DA15-900-000.
- Overall OD (Do)
- 3,889.6 mm
- Overall ID (di)
- 3,332 mm
- Gesamthöhe
- 181 mm
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 66 / 66 außen / innen
- Lagerbauart
- Dreireihiges Rollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Massee (Gewicht)
- 3.249 kg
- Gesamt-Außendurchmesser (Da)
- 3.889,6 mm
- Gesamt-Innendurchmesser (Di)
- 3.332 mm
- Gesamthöhe (H)
- 181 mm
- Liebherr-Katalogmaß O (O)
- 3.591 mm
- Liebherr-Katalogmaß U (U)
- 3.580 mm
- Liebherr-Katalogmaß H1 (H1)
- 139 mm
- Liebherr-Katalogmaß H2 (H2)
- 172 mm
Befestigung
- Lochkreis Außenring (La)
- 3.705 mm
- Lochkreis Innenring (Li)
- 3.410 mm
- Anzahl Montagebohrungen La/Li (n)
- 66
- Spezifikation der Befestigungselemente (M)
- 36
- Liebherr-Kataloganzahl n1 (n1)
- 8
Verzahnung
- Teilkreisdurchmesser der Verzahnung (d)
- 3.828 mm
- Verzahnungsmodul (m)
- 22 mm
- Zähnezahl (z)
- 174
- Profilverschiebungsprodukt x*m (x*m)
- 11 mm
- Liebherr-Katalog-Verzahnungsmaß k*m (k*m)
- -2,2 mm
- Zahnbreite (b)
- 139 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung Liebherr ROD03550-032DA15-900-000
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | ROD03550-032DA15-900-000 |
| Zertifiziert austauschbar mit | Liebherr ROD03550-032DA15-900-000 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | Liebherr |
| Serie | Rod 32 Da Serie |
| Referenzmodell | ROD03550-032DA15-900-000 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Dreireihiges Rollenlager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Massee (Gewicht) | 3.249 kg |
| Gesamt-Außendurchmesser (Da) | 3.889,6 mm |
| Gesamt-Innendurchmesser (Di) | 3.332 mm |
| Gesamthöhe (H) | 181 mm |
| Liebherr-Katalogmaß O (O) | 3.591 mm |
| Liebherr-Katalogmaß U (U) | 3.580 mm |
| Liebherr-Katalogmaß H1 (H1) | 139 mm |
| Liebherr-Katalogmaß H2 (H2) | 172 mm |
| Befestigung | |
| Lochkreis Außenring (La) | 3.705 mm |
| Lochkreis Innenring (Li) | 3.410 mm |
| Anzahl Montagebohrungen La/Li (n) | 66 |
| Spezifikation der Befestigungselemente (M) | 36 |
| Liebherr-Kataloganzahl n1 (n1) | 8 |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (d) | 3.828 mm |
| Verzahnungsmodul (m) | 22 mm |
| Zähnezahl (z) | 174 |
| Profilverschiebungsprodukt x*m (x*m) | 11 mm |
| Liebherr-Katalog-Verzahnungsmaß k*m (k*m) | -2,2 mm |
| Zahnbreite (b) | 139 mm |
| Tragzahlen | |
| Standard-Zahnkraft (Fz Standard) | 265,9 kN |
| Maximale Zahnkraft (Fz maximal) | 531,8 kN |
| Statische Tragzahl (Cstat) | 41.927 kN |
| Dynamische Tragzahl (Cdyn) | 3.863 kN |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-TRAGFÄHIGKEIT

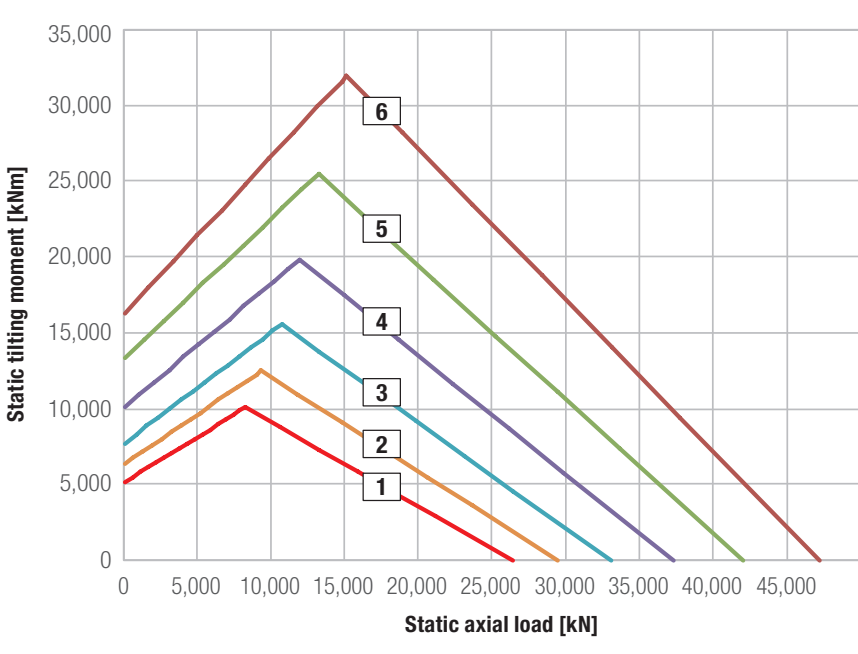

Traglastdiagramm der Serie Rod 32 Da
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für Liebherr ROD03550-032DA15-900-000
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
