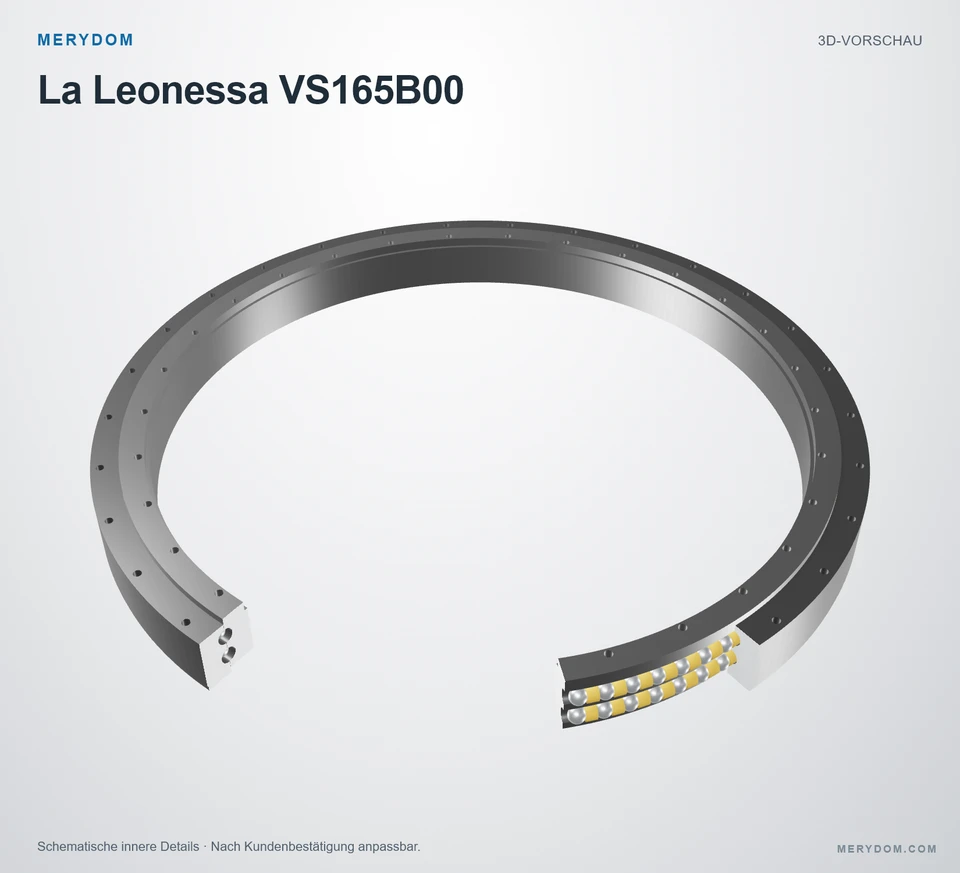

Drehverbindung als Ersatz für La Leonessa VS165B00

Name: MERYDOM Replacement for La Leonessa VS165B00 Slewing Bearing
Brand: MERYDOM
SKU: VS165B00

Zurück zum Ersatzkatalog

MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

VS165B00

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa VS165B00.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓

Overall OD (Do): 1.650,0 mm
Overall ID (di): 1.410,0 mm
Gesamthöhe: 144,0 mm
Verzahnungsart: Unverzahnt
Befestigungsbohrungen: 30 / 30 außen / innen
Lagerbauart: Zweireihiges Kugellager

Werkssicherheit

Verifizierte Maßaustauschbarkeit
MERYDOM kontrollierte Werkstoffe
Werksdokumentation verfügbar

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Massee (P): 560 kg
Gesamt-Außendurchmesser (De): 1.650 mm
Gesamt-Innendurchmesser (Di): 1.410 mm
Gesamthöhe (H): 144 mm
Dim Dr (Dr): 1.530,5 mm

Befestigung

Lochkreis Außenring (Ie): 1.610 mm
Montagebohrungen am Außenring (ne): 30
Spezifikation der Außenring-Montagebohrungen (Me): M16
Lochkreis Innenring (Ii): 1.450 mm
Montagebohrungen am Innenring (ni): 30
Spezifikation der Innenring-Montagebohrungen (Mi): M16

MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung La Leonessa VS165B00

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz

Technischer Parameter	Verifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
Produktmarke	MERYDOM
MERYDOM Modell	VS165B00
Zertifiziert austauschbar mit	La Leonessa VS165B00
Werksverifizierung	Stufe 3 · Technisch verifiziert
Geprüft von	MERYDOM Technikabteilung
Verifizierungsmetadaten	Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen	42CrMo / 50Mn
Dichtungswerkstoff	NBR · Nitrilkautschuk
Konfigurierbare Distanzstückwerkstoffe	Technisches Nylon / Messing
Identifikation
Referenzmarke	La Leonessa
Serie	2S Serie
Referenzmodell	VS165B00
Maßsystem	Metrisch
Lagerkonstruktion	Zweireihiges Kugellager
Verzahnungsart	Unverzahnt
Abmessungen
Massee (P)	560 kg
Gesamt-Außendurchmesser (De)	1.650 mm
Gesamt-Innendurchmesser (Di)	1.410 mm
Gesamthöhe (H)	144 mm
Dim Dr (Dr)	1.530,5 mm
Befestigung
Lochkreis Außenring (Ie)	1.610 mm
Montagebohrungen am Außenring (ne)	30
Spezifikation der Außenring-Montagebohrungen (Me)	M16
Lochkreis Innenring (Ii)	1.450 mm
Montagebohrungen am Innenring (ni)	30
Spezifikation der Innenring-Montagebohrungen (Mi)	M16
Tragzahlen
Statische axiale Grundtragzahl (C0a)	12.230 kN
Static tilting moment rating (M0r)	4.977 kNm
Weitere Angaben
Pattern (Schema)	B

Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

SERIEN-TRAGFÄHIGKEIT

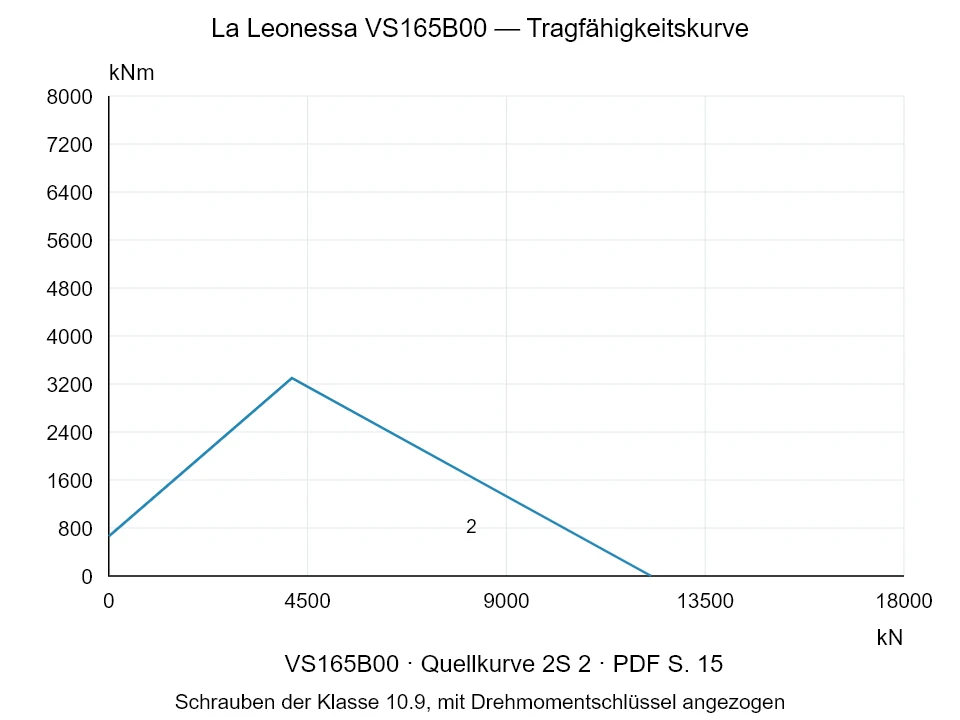

Traglastdiagramm der Serie 2S

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für La Leonessa VS165B00

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

Übereinstimmende Modellbezeichnung und Einbaumaße
Geprüfte Bohrungs- und Lochkreisschnittstellen
Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
Dichtungssystem aus NBR-Nitrilkautschuk
Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

Technische Verifizierung durch die MERYDOM Technikabteilung
Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

Auflageebenheit, Schraubengüte und Vorspannung bestätigen
Einwirkende Lasten, Lastzyklus und Schmierung prüfen
Temperatur-, Umgebungs- und Einbaubedingungen bestätigen

ZUGEHÖRIGE ZERTIFIZIERTE PRODUKTE

MERYDOM Modell	Verzahnung	OD × ID × H
VS156B00	Unverzahnt	1,560 × 1,320 × 144 mm	Details ansehen →
VS147B00	Unverzahnt	1,470 × 1,182 × 108 mm	Details ansehen →
VS134B03	Unverzahnt	1,345 × 1,062 × 108 mm	Details ansehen →
VS125B02	Unverzahnt	1,250 × 996 × 110 mm	Details ansehen →

Unabhängige Ersatzprodukt-Verifizierung

MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
