Verifizierte Austauschbarkeit
- Übereinstimmende Modellbezeichnung und Einbaumaße
- Geprüfte Bohrungs- und Lochkreisschnittstellen
- Verzahnung passend zur Referenzausführung
Drehverbindung als Ersatz für La Leonessa VR255E00

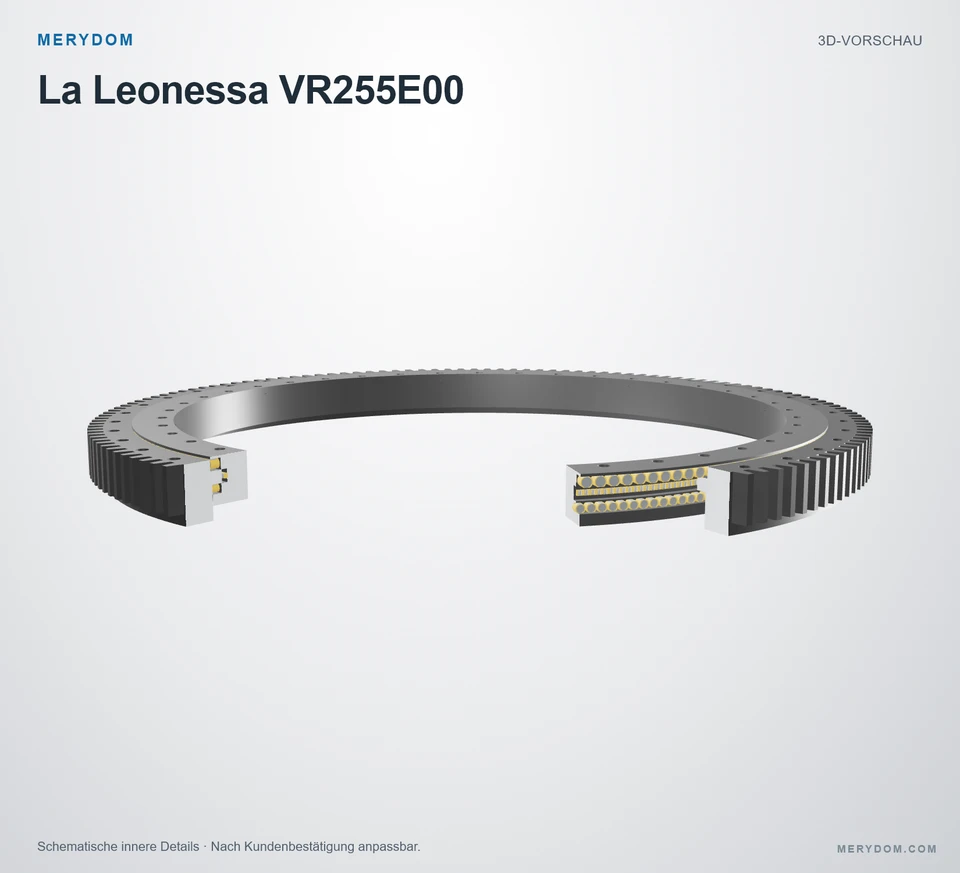

Level 3 verifiziertVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa VR255E00. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
Referenzmodell: La Leonessa VR255E00. Serie: VRE-32. Lagerkonstruktion: Dreireihiges Rollenlager. Verzahnungsart: Außenverzahnt.
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKTVerifizierte ProduktdatenVollständige Spezifikationen ansehen ↓ Werkssicherheit
VR255E00
MERYDOM verifiziertStufe 3 · Technischer PrüfdatensatzVon MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa VR255E00.
- Overall OD (Do)
- 2552.4 mm
- Overall ID (di)
- 2022 mm
- Gesamthöhe
- 181 mm
- Verzahnungsart
- Außenverzahnt
- Befestigungsbohrungen
- 40 / 40 außen / innen
- Lagerbauart
- Dreireihiges Rollenlager
- Verifizierte Maßaustauschbarkeit
- MERYDOM kontrollierte Werkstoffe
- Werksdokumentation verfügbar
PRODUKTABMESSUNGEN
Vollständige Spezifikationen ansehen ↓Veröffentlichte Abmessungen und Schnittstellen
Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.
Abmessungen
- Massee (P)
- 1.975 kg
- Gesamt-Außendurchmesser (De)
- 2.552,4 mm
- Gesamt-Innendurchmesser (Di)
- 2.022 mm
- Gesamthöhe (H)
- 181 mm
- Dim Dc (DC)
- 2.281 mm
- Dim Dl (Dl)
- 2.270 mm
- Dim Hi (Hi)
- 139 mm
- Dim He (He)
- 172 mm
Befestigung
- Lochkreis Außenring (Ie)
- 2.395 mm
- Montagebohrungen am Außenring (ne)
- 40
- Spezifikation der Außenring-Montagebohrungen (Me)
- M36
- Lochkreis Innenring (Ii)
- 2.100 mm
- Montagebohrungen am Innenring (ni)
- 40
- Spezifikation der Innenring-Montagebohrungen (Mi)
- M36
Verzahnung
- Teilkreisdurchmesser der Verzahnung (Dp)
- 2.502 mm
- Verzahnungsmodul (m)
- 18 mm
- Zähnezahl (Z)
- 139
- Profilverschiebungsprodukt x*m (xm)
- 9 mm
- Liebherr-Katalog-Verzahnungsmaß k*m (km)
- -1,8 mm
- Verzahnung Tooth Height (Hd)
- 138 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION
MERYDOM werkseitig verifiziert · Kontrollierter DatensatzSpezifikationen der Ersatz-Drehverbindung La Leonessa VR255E00
MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.
| Technischer Parameter | Verifizierter MERYDOM Produktwert |
|---|---|
| MERYDOM zertifiziertes Produkt | |
| Produktmarke | MERYDOM |
| MERYDOM Modell | VR255E00 |
| Zertifiziert austauschbar mit | La Leonessa VR255E00 |
| Werksverifizierung | Stufe 3 · Technisch verifiziert |
| Geprüft von | MERYDOM Technikabteilung |
| Verifizierungsmetadaten | Kontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht. |
| Werkstoffe | |
| Konfigurierbare Ringwerkstoffoptionen | 42CrMo / 50Mn |
| Dichtungswerkstoff | NBR · Nitrilkautschuk |
| Konfigurierbare Distanzstückwerkstoffe | Technisches Nylon / Messing |
| Identifikation | |
| Referenzmarke | La Leonessa |
| Serie | VRE-32 Serie |
| Referenzmodell | VR255E00 |
| Maßsystem | Metrisch |
| Lagerkonstruktion | Dreireihiges Rollenlager |
| Verzahnungsart | Außenverzahnt |
| Abmessungen | |
| Massee (P) | 1.975 kg |
| Gesamt-Außendurchmesser (De) | 2.552,4 mm |
| Gesamt-Innendurchmesser (Di) | 2.022 mm |
| Gesamthöhe (H) | 181 mm |
| Dim Dc (DC) | 2.281 mm |
| Dim Dl (Dl) | 2.270 mm |
| Dim Hi (Hi) | 139 mm |
| Dim He (He) | 172 mm |
| Befestigung | |
| Lochkreis Außenring (Ie) | 2.395 mm |
| Montagebohrungen am Außenring (ne) | 40 |
| Spezifikation der Außenring-Montagebohrungen (Me) | M36 |
| Lochkreis Innenring (Ii) | 2.100 mm |
| Montagebohrungen am Innenring (ni) | 40 |
| Spezifikation der Innenring-Montagebohrungen (Mi) | M36 |
| Verzahnung | |
| Teilkreisdurchmesser der Verzahnung (Dp) | 2.502 mm |
| Verzahnungsmodul (m) | 18 mm |
| Zähnezahl (Z) | 139 |
| Profilverschiebungsprodukt x*m (xm) | 9 mm |
| Liebherr-Katalog-Verzahnungsmaß k*m (km) | -1,8 mm |
| Verzahnung Tooth Height (Hd) | 138 mm |
| Tragzahlen | |
| Normale Zahnkraft (Fnom) | 230 kN |
| Maximale Zahnkraft (Fmax) | 460 kN |
| Weitere Angaben | |
| Raceway Pitch Diameter (Dp1) | 2.240 mm |
| Lubrication Zerk Count (N) | 8 |
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.
SERIEN-TRAGFÄHIGKEIT

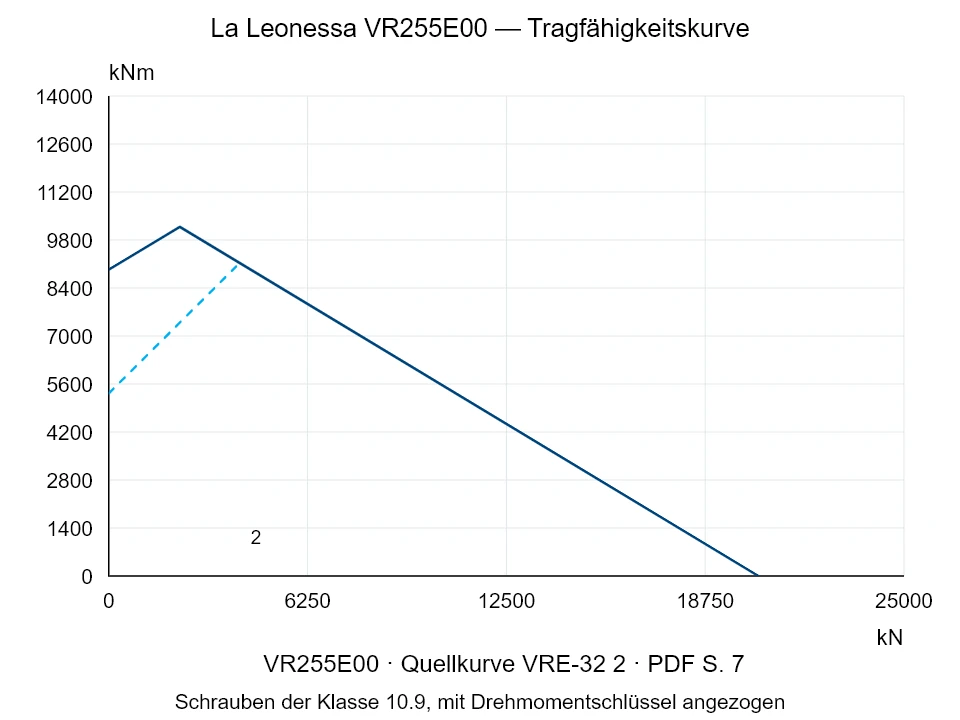

Traglastdiagramm der Serie VRE-32
Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.
Technischer Auswahlhinweis
Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.
MERYDOM TECHNIK
MERYDOM Ersatz für La Leonessa VR255E00
Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.
MERYDOM Ausführung
- Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
- Dichtungssystem aus NBR-Nitrilkautschuk
- Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing
Werksdokumentation
- Technische Verifizierung durch die MERYDOM Technikabteilung
- Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
- Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt
Anwendungsbestätigung
- Auflageebenheit, Schraubengüte und Vorspannung bestätigen
- Einwirkende Lasten, Lastzyklus und Schmierung prüfen
- Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
RECHTLICHER UND TECHNISCHER HINWEIS
Unabhängige Ersatzprodukt-Verifizierung
- MERYDOM ist Hersteller und verifizierende Stelle des auf dieser Seite dargestellten MERYDOM Produkts.
- Marken und Modellnummern Dritter bleiben Eigentum der jeweiligen Inhaber und dienen ausschließlich zur Kennzeichnung der vorgesehenen Austauschreferenz.
- MERYDOM ist ein unabhängiger Hersteller und weder mit dem genannten OEM verbunden noch von ihm unterstützt oder gesponsert.
- Die Austauschbarkeitserklärung gilt für die übereinstimmende Modellbezeichnung und den veröffentlichten Prüfumfang; die Anwendungseignung hängt weiterhin von Lasten, Lastzyklus, Einbau, Schmierung und Betriebsumgebung ab.
- Das freigegebene Angebot, die Fertigungszeichnung und die vertragliche technische Vereinbarung bestimmen das endgültig gelieferte Produkt.
MERYDOM ERSATZPRODUKT-SUPPORT
Preis und Lieferzeit anfragenBereit für Preis-, Liefer- und Anwendungsbestätigung?
Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model VR255E00.
