MERYDOM · Werkseitig zertifiziertes Ersatzprodukt

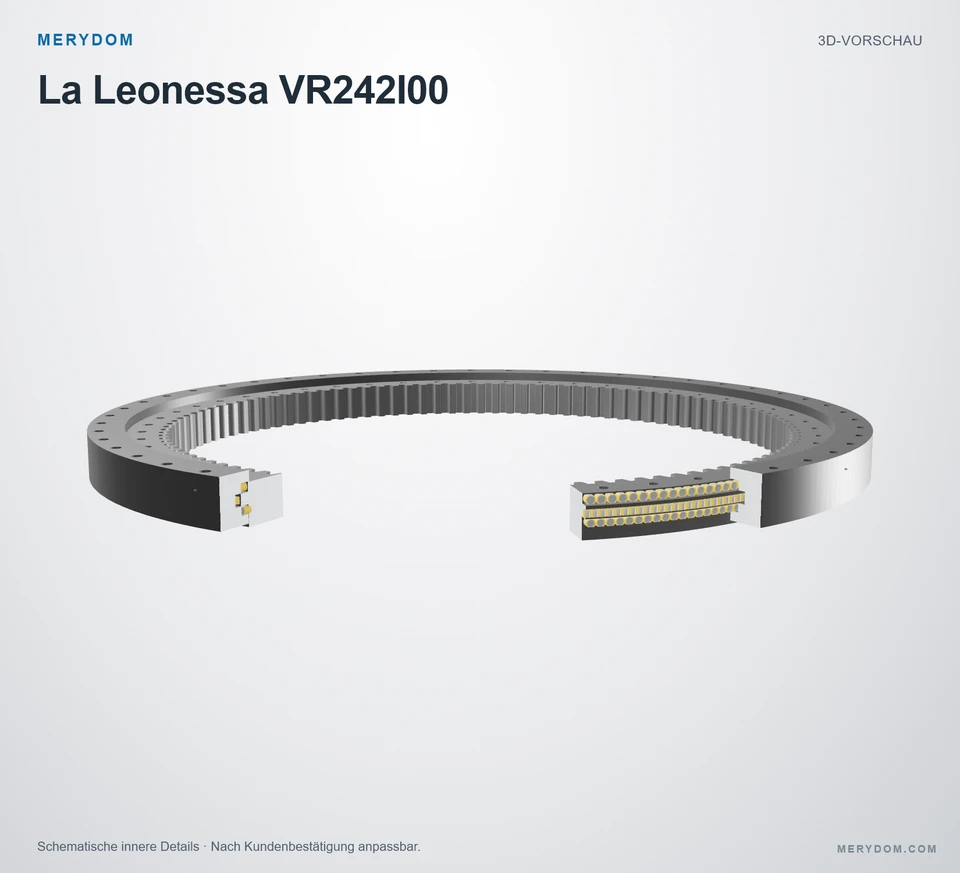

Drehverbindung als Ersatz für La Leonessa VR242I00

Level 3 verifiziert

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa VR242I00. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Referenzmodell: La Leonessa VR242I00. Serie: VRI-25. Lagerkonstruktion: Dreireihiges Rollenlager. Verzahnungsart: Innenverzahnt.

Preis und Lieferzeit anfragenZurück zum Ersatzkatalog
Zurück zum Ersatzkatalog

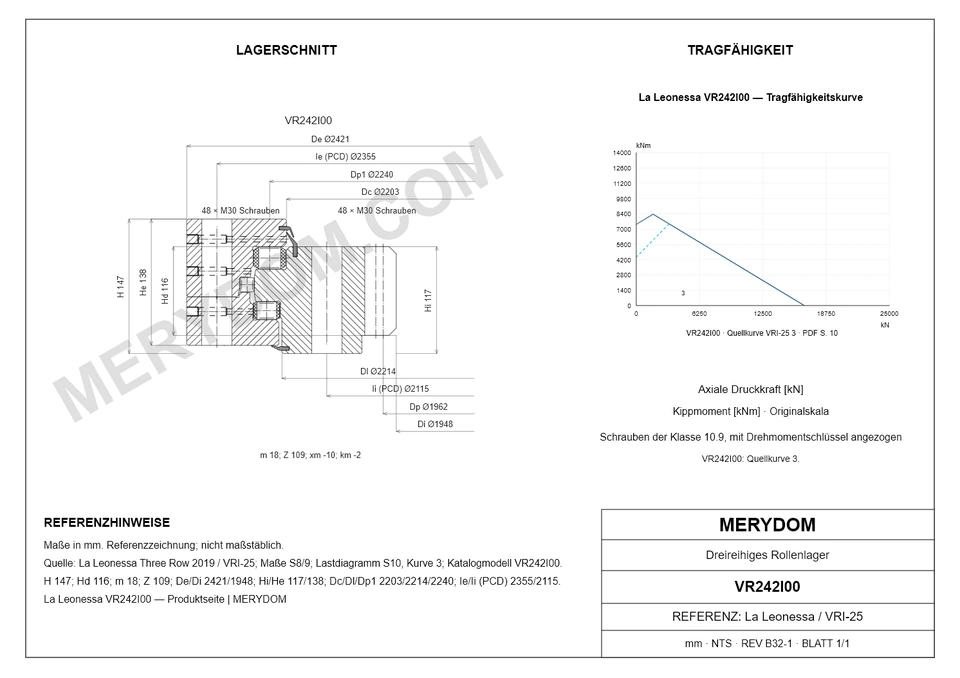

VRI-25 Serie - Innenverzahnt outlineBild zum Vergrößern anklicken
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

VR242I00

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa VR242I00.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓
Overall OD (Do)
2421 mm
Overall ID (di)
1948.0 mm
Gesamthöhe
147 mm
Verzahnungsart
Innenverzahnt
Befestigungsbohrungen
48 / 48 außen / innen
Lagerbauart
Dreireihiges Rollenlager
Werkssicherheit
  • Verifizierte Maßaustauschbarkeit
  • MERYDOM kontrollierte Werkstoffe
  • Werksdokumentation verfügbar
PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Massee (P)
1.402 kg
Gesamt-Außendurchmesser (De)
2.421 mm
Gesamt-Innendurchmesser (Di)
1.948 mm
Gesamthöhe (H)
147 mm
Dim Dc (DC)
2.203 mm
Dim Dl (Dl)
2.214 mm
Dim Hi (Hi)
117 mm
Dim He (He)
138 mm

Befestigung

Lochkreis Außenring (Ie)
2.355 mm
Montagebohrungen am Außenring (ne)
48
Spezifikation der Außenring-Montagebohrungen (Me)
M30
Lochkreis Innenring (Ii)
2.115 mm
Montagebohrungen am Innenring (ni)
48
Spezifikation der Innenring-Montagebohrungen (Mi)
M30

Verzahnung

Teilkreisdurchmesser der Verzahnung (Dp)
1.962 mm
Verzahnungsmodul (m)
18 mm
Zähnezahl (Z)
109
Profilverschiebungsprodukt x*m (xm)
-10 mm
Liebherr-Katalog-Verzahnungsmaß k*m (km)
-2 mm
Verzahnung Tooth Height (Hd)
116 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung La Leonessa VR242I00

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz
Technischer ParameterVerifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
ProduktmarkeMERYDOM
MERYDOM ModellVR242I00
Zertifiziert austauschbar mitLa Leonessa VR242I00
WerksverifizierungStufe 3 · Technisch verifiziert
Geprüft vonMERYDOM Technikabteilung
VerifizierungsmetadatenKontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen42CrMo / 50Mn
DichtungswerkstoffNBR · Nitrilkautschuk
Konfigurierbare DistanzstückwerkstoffeTechnisches Nylon / Messing
Identifikation
ReferenzmarkeLa Leonessa
SerieVRI-25 Serie
ReferenzmodellVR242I00
MaßsystemMetrisch
LagerkonstruktionDreireihiges Rollenlager
VerzahnungsartInnenverzahnt
Abmessungen
Massee (P)1.402 kg
Gesamt-Außendurchmesser (De)2.421 mm
Gesamt-Innendurchmesser (Di)1.948 mm
Gesamthöhe (H)147 mm
Dim Dc (DC)2.203 mm
Dim Dl (Dl)2.214 mm
Dim Hi (Hi)117 mm
Dim He (He)138 mm
Befestigung
Lochkreis Außenring (Ie)2.355 mm
Montagebohrungen am Außenring (ne)48
Spezifikation der Außenring-Montagebohrungen (Me)M30
Lochkreis Innenring (Ii)2.115 mm
Montagebohrungen am Innenring (ni)48
Spezifikation der Innenring-Montagebohrungen (Mi)M30
Verzahnung
Teilkreisdurchmesser der Verzahnung (Dp)1.962 mm
Verzahnungsmodul (m)18 mm
Zähnezahl (Z)109
Profilverschiebungsprodukt x*m (xm)-10 mm
Liebherr-Katalog-Verzahnungsmaß k*m (km)-2 mm
Verzahnung Tooth Height (Hd)116 mm
Tragzahlen
Normale Zahnkraft (Fnom)185 kN
Maximale Zahnkraft (Fmax)370 kN
Weitere Angaben
Raceway Pitch Diameter (Dp1)2.240 mm
Lubrication Zerk Count (N)8
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

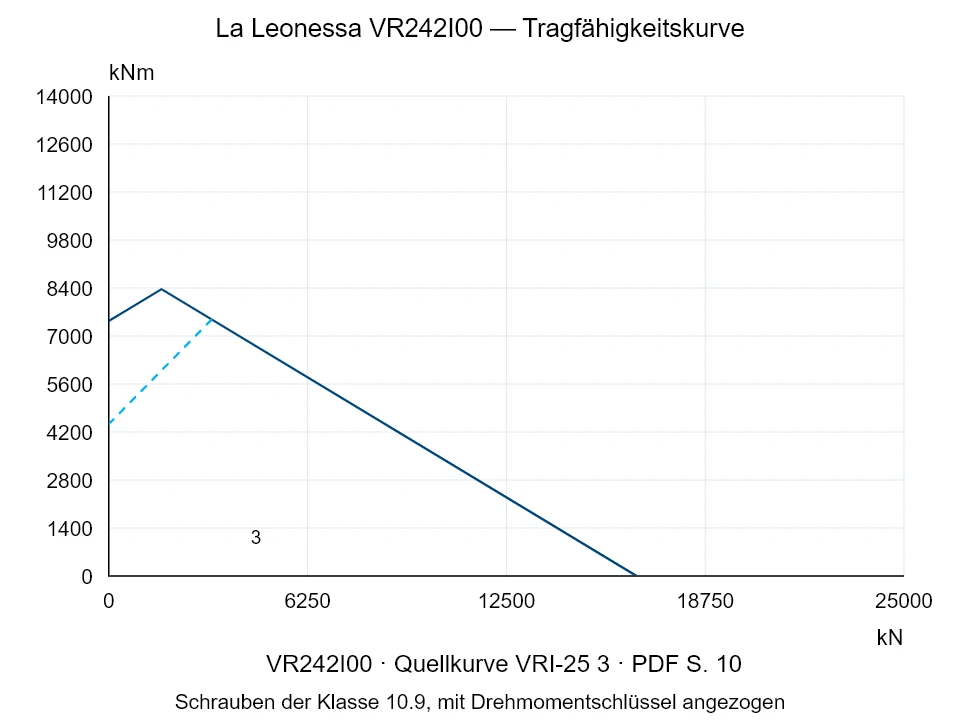

SERIEN-TRAGFÄHIGKEIT

Traglastdiagramm der Serie VRI-25

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Aktuelles Modell: VR242I00Kurve 8 · VRI-25 Serie
Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für La Leonessa VR242I00

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

  • Übereinstimmende Modellbezeichnung und Einbaumaße
  • Geprüfte Bohrungs- und Lochkreisschnittstellen
  • Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

  • Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
  • Dichtungssystem aus NBR-Nitrilkautschuk
  • Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

  • Technische Verifizierung durch die MERYDOM Technikabteilung
  • Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
  • Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

  • Auflageebenheit, Schraubengüte und Vorspannung bestätigen
  • Einwirkende Lasten, Lastzyklus und Schmierung prüfen
  • Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
