MERYDOM · Werkseitig zertifiziertes Ersatzprodukt

Drehverbindung als Ersatz für La Leonessa VI134B02

Level 3 verifiziert

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa VI134B02. Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Referenzmodell: La Leonessa VI134B02. Serie: 2SI. Lagerkonstruktion: Zweireihiges Kugellager. Verzahnungsart: Innenverzahnt.

Preis und Lieferzeit anfragenZurück zum Ersatzkatalog
Zurück zum Ersatzkatalog

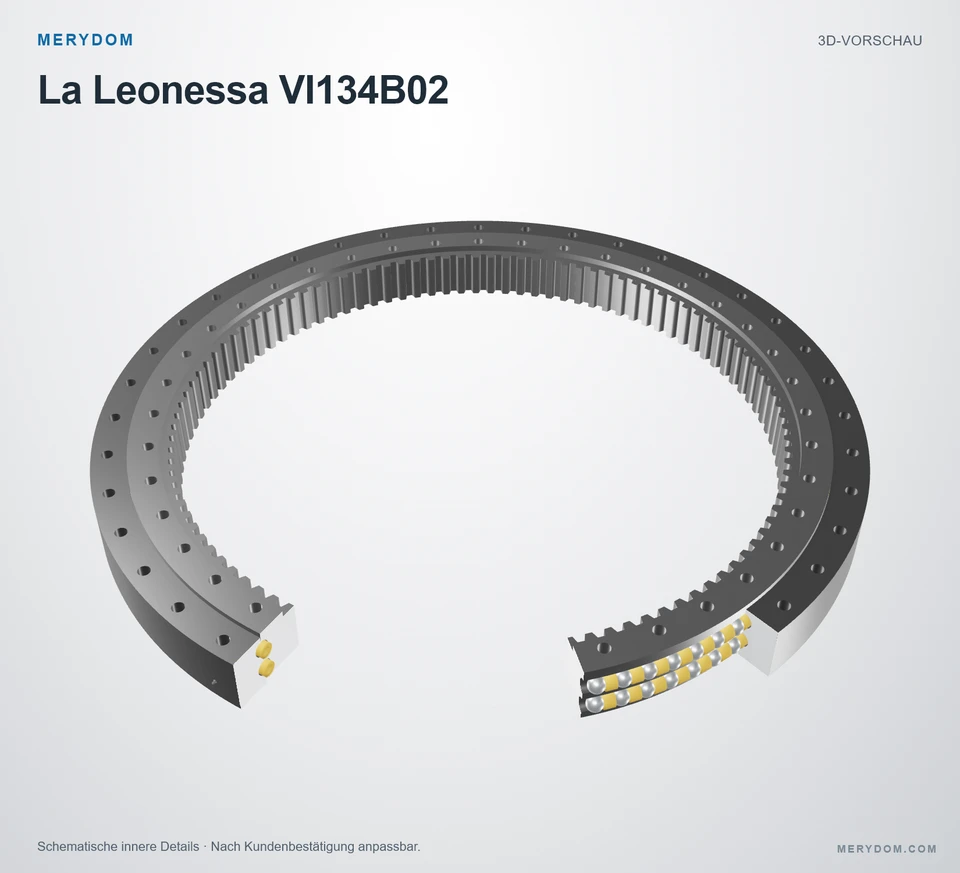

2SI Serie - Innenverzahnt outlineBild zum Vergrößern anklicken
MERYDOM MARKE · ZERTIFIZIERTES ERSATZPRODUKT

VI134B02

MERYDOM verifiziertStufe 3 · Technischer Prüfdatensatz

Von MERYDOM gefertigte Drehverbindung, verifiziert für den Austausch mit La Leonessa VI134B02.

Verifizierte ProduktdatenVollständige Spezifikationen ansehen ↓
Overall OD (Do)
1.345,0 mm
Overall ID (di)
1.062,0 mm
Gesamthöhe
108,0 mm
Verzahnungsart
Innenverzahnt
Befestigungsbohrungen
40 / 40 außen / innen
Lagerbauart
Zweireihiges Kugellager
Werkssicherheit
  • Verifizierte Maßaustauschbarkeit
  • MERYDOM kontrollierte Werkstoffe
  • Werksdokumentation verfügbar

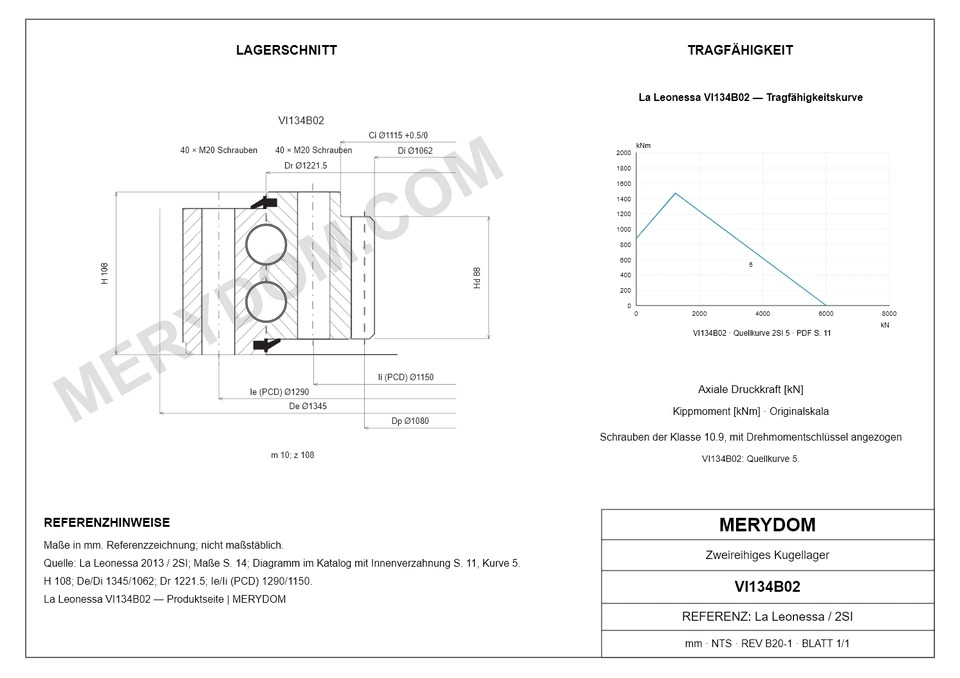

PRODUKTABMESSUNGEN

Veröffentlichte Abmessungen und Schnittstellen

Alle verfügbaren Katalogmaße, Befestigungsschnittstellen und Verzahnungswerte werden hier in der veröffentlichten Originaleinheit gezeigt.

Vollständige Spezifikationen ansehen ↓

Abmessungen

Massee (P)
337 kg
Gesamt-Außendurchmesser (De)
1.345 mm
Gesamt-Innendurchmesser (Di)
1.062 mm
Gesamthöhe (H)
108 mm
Dim Dr (Dr)
1.221,5 mm
Dim Centering Internal (Ci)
1.115 +0,5/0 mm

Befestigung

Lochkreis Außenring (Ie)
1.290 mm
Montagebohrungen am Außenring (ne)
40
Spezifikation der Außenring-Montagebohrungen (Me)
M20
Lochkreis Innenring (Ii)
1.150 mm
Montagebohrungen am Innenring (ni)
40
Spezifikation der Innenring-Montagebohrungen (Mi)
M20

Verzahnung

Verzahnungsmodul (m)
10 mm
Zähnezahl (z)
108
Liebherr-Katalog-Verzahnungsmaß k*m (km)
1 mm
Teilkreisdurchmesser der Verzahnung (Dp)
1.080 mm
Verzahnung Tooth Height (Hd)
88 mm
MERYDOM VERIFIZIERTE SPEZIFIKATION

Spezifikationen der Ersatz-Drehverbindung La Leonessa VI134B02

MERYDOM Produktidentität, Zertifizierung, Werkstoffe und Maßdaten des zertifizierten Ersatzprodukts.

MERYDOM werkseitig verifiziert · Kontrollierter Datensatz
Technischer ParameterVerifizierter MERYDOM Produktwert
MERYDOM zertifiziertes Produkt
ProduktmarkeMERYDOM
MERYDOM ModellVI134B02
Zertifiziert austauschbar mitLa Leonessa VI134B02
WerksverifizierungStufe 3 · Technisch verifiziert
Geprüft vonMERYDOM Technikabteilung
VerifizierungsmetadatenKontrollierter interner Datensatz; Datum und Zeichnungsrevision werden nicht veröffentlicht.
Werkstoffe
Konfigurierbare Ringwerkstoffoptionen42CrMo / 50Mn
DichtungswerkstoffNBR · Nitrilkautschuk
Konfigurierbare DistanzstückwerkstoffeTechnisches Nylon / Messing
Identifikation
ReferenzmarkeLa Leonessa
Serie2SI Serie
ReferenzmodellVI134B02
MaßsystemMetrisch
LagerkonstruktionZweireihiges Kugellager
VerzahnungsartInnenverzahnt
Abmessungen
Massee (P)337 kg
Gesamt-Außendurchmesser (De)1.345 mm
Gesamt-Innendurchmesser (Di)1.062 mm
Gesamthöhe (H)108 mm
Dim Dr (Dr)1.221,5 mm
Dim Centering Internal (Ci)1.115 +0,5/0 mm
Befestigung
Lochkreis Außenring (Ie)1.290 mm
Montagebohrungen am Außenring (ne)40
Spezifikation der Außenring-Montagebohrungen (Me)M20
Lochkreis Innenring (Ii)1.150 mm
Montagebohrungen am Innenring (ni)40
Spezifikation der Innenring-Montagebohrungen (Mi)M20
Verzahnung
Verzahnungsmodul (m)10 mm
Zähnezahl (z)108
Liebherr-Katalog-Verzahnungsmaß k*m (km)1 mm
Teilkreisdurchmesser der Verzahnung (Dp)1.080 mm
Verzahnung Tooth Height (Hd)88 mm
Tragzahlen
Statische axiale Grundtragzahl (C0a)6.000 kN
Static tilting moment rating (M0r)1.855 kNm
Normale Zahnkraft (Fnom)99 kN
Maximale Zahnkraft (Fmax)198 kN
Weitere Angaben
Pattern (Schema)B
Stufe 3 · Durch MERYDOM Technik verifiziertGeprüft durch MERYDOM Technikabteilung. Nachweisdatum und Zeichnungsrevision werden nicht veröffentlicht.

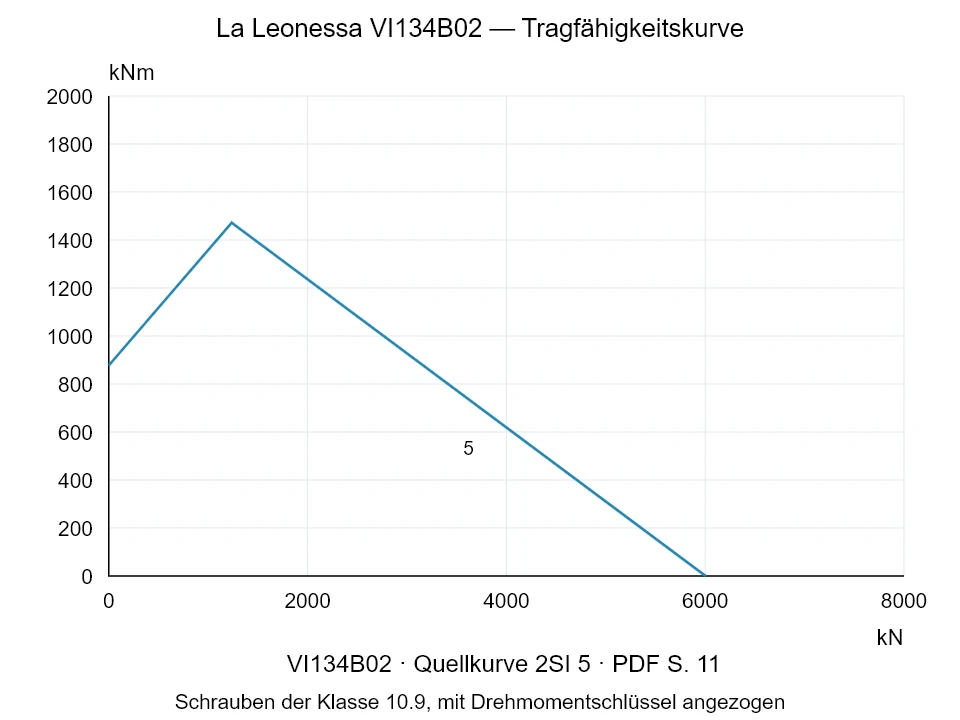

SERIEN-TRAGFÄHIGKEIT

Traglastdiagramm der Serie 2SI

Verwenden Sie die Modellbezeichnung in der Kataloglegende als erste Referenz für Moment- und Axialtragfähigkeit.

Aktuelles Modell: VI134B02Kurve 5 · 2SI Serie
Technischer Auswahlhinweis

Dieses Katalogdiagramm dient der Vorauswahl. Die endgültige MERYDOM Anwendungsfreigabe muss auch Befestigungssteifigkeit, Schraubentragfähigkeit, Lastzyklus, Schmierung und Betriebsbedingungen berücksichtigen.

MERYDOM TECHNIK

MERYDOM Ersatz für La Leonessa VI134B02

Diese MERYDOM Drehverbindung wurde anhand der veröffentlichten Modellabmessungen, Befestigungsschnittstellen, Verzahnung und Werkstoffspezifikation für den Ersatzeinsatz geprüft.

Verifizierte Austauschbarkeit

  • Übereinstimmende Modellbezeichnung und Einbaumaße
  • Geprüfte Bohrungs- und Lochkreisschnittstellen
  • Verzahnung passend zur Referenzausführung

MERYDOM Ausführung

  • Konfigurierbare Ringwerkstoffoptionen 42CrMo oder 50Mn
  • Dichtungssystem aus NBR-Nitrilkautschuk
  • Konfigurierbare Distanzstückoptionen aus technischem Nylon oder Messing

Werksdokumentation

  • Technische Verifizierung durch die MERYDOM Technikabteilung
  • Verifizierungsnachweise werden im kontrollierten internen Datensatz geführt
  • Zeichnungsrevision und endgültiges Dokumentationspaket werden mit dem Angebot bestätigt

Anwendungsbestätigung

  • Auflageebenheit, Schraubengüte und Vorspannung bestätigen
  • Einwirkende Lasten, Lastzyklus und Schmierung prüfen
  • Temperatur-, Umgebungs- und Einbaubedingungen bestätigen
MERYDOM ERSATZPRODUKT-SUPPORT

Bereit für Preis-, Liefer- und Anwendungsbestätigung?

Send the required quantity and operating conditions. MERYDOM will confirm the supply configuration, documentation package and delivery schedule for model VI134B02.
